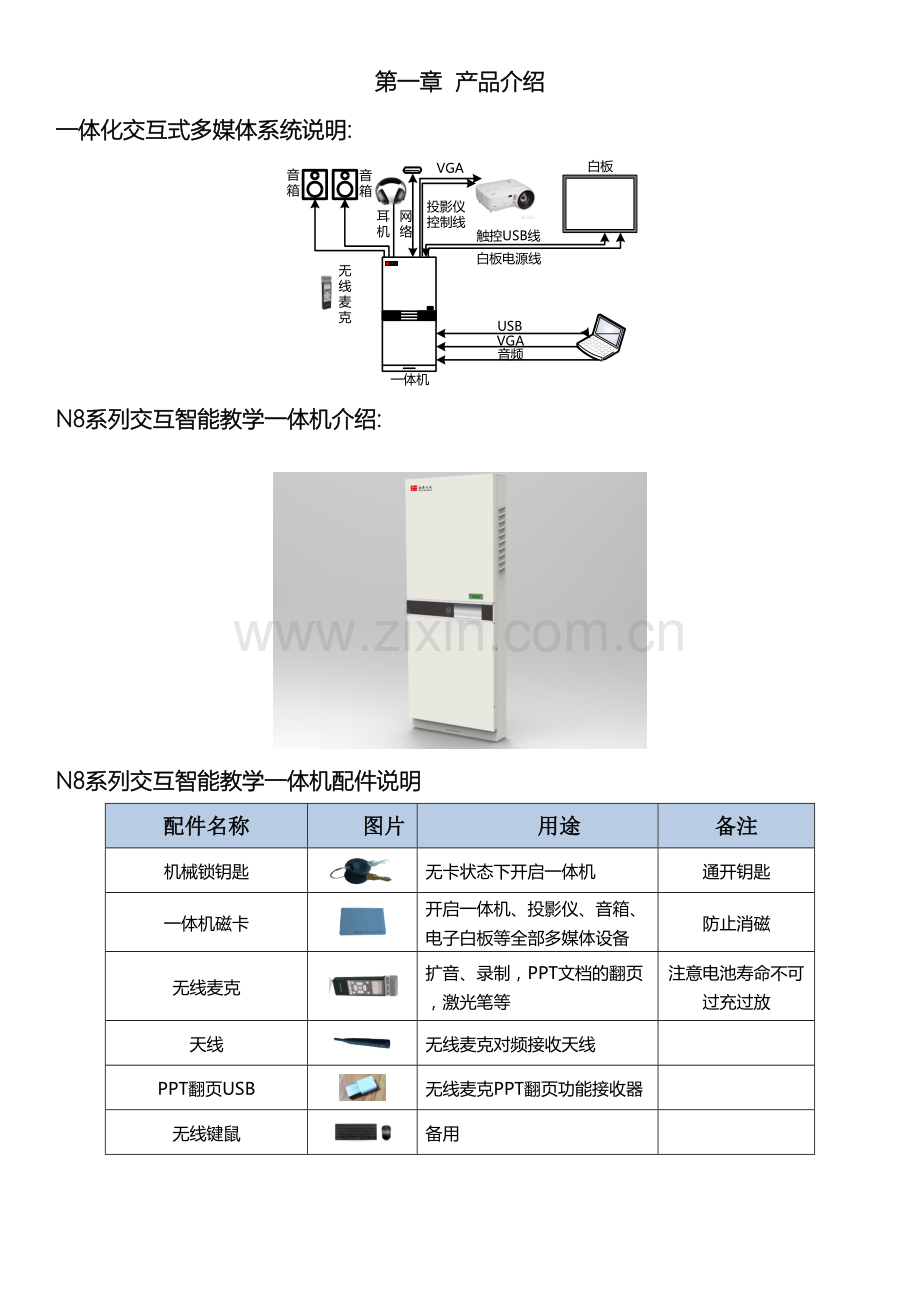

第一章 产品介绍
一体化交互式多媒体系统说明:

N8系列交互智能教学一体机介绍:

N8系列交互智能教学一体机配件说明
配件名称
用途
备注
机械锁钥匙

无卡状态下开启一体机
通开钥匙
一体机磁卡

开启一体机、投影仪、音箱、电子白板等全部多媒体设备
防止消磁
无线麦克

扩音、录制，PPT文档的翻页，激光笔等
注意电池寿命不可过充过放
天线

无线麦克对频接收天线

PPT翻页USB

无线麦克PPT翻页功能接收器

无线键鼠

备用

S3系列交互式电子白板介绍:

S3系列交互式电子白板配件功能介绍:
配件名称
用途
备注
光盘

用于安装海鹰光电自带的软件及插件

USB延长线

连接电子白板USB触控线与电脑相连
3米长
书写笔

用于在电子白板上面进行书写

教鞭

可拉伸的教鞭，方便老师教学使用

第二章 使用功能介绍
1
1
2
1.1.
一、N8交互式一体机使用方法
系统开机方法
1.1.
1.2.
l 插卡开机
1. 接好电源线，设备状态指示灯显示黄色，投影仪状态灯不闪烁。
2. 将授权过的ID卡插入卡槽。
3. 听到“嘀”响，电子锁开启，门板打开，一体机启动，投影机启动，白板启动。
4. 一体机状态指示灯由黄变绿闪烁, 由闪烁变常绿，系统稳定运行，集控软件AIOPC运行。
l 钥匙加按键开机
1. 接好电源线，设备状态指示灯显示黄色，投影仪状态灯不闪烁。
2. 用通用钥匙开启一体机门板，按下开关机按键（⑧）。
3. 听到“嘀”响，一体机启动，投影机启动，白板启动。
4. 一体机状态指示灯由黄变绿闪烁, 由闪烁变常绿，系统稳定运行，集控软件AIOPC运行。
系统关机方法
1.3.
1.4.
l 卡关机
1. 系统正处于运行中，拔出ID卡。
2. 系统弹出10秒关机倒计时。
3. 倒计时完毕，投影机关机，PC关机，白板断电。
4. 设备指示灯由绿变黄。
l 门关机
1. 系统正处于运行中，关上门。
2. 系统弹出10秒关机倒计时。
3. 倒计时完毕，投影机关机，PC关机，白板断电。
4. 设备指示灯由绿变黄。
系统取消关机方法
1.5.
l 卡取消关机
1. 系统正处于关机倒计时。
2. 插入授权ID卡。
3. 关机倒计时消失。
l 门取消关机
1. 系统正处于关机倒计时。
2. 合上门后再打开门。
3. 关机倒计时取消。
操作面板接口及按键功能介绍

l 旋转：调音量
音量旋钮在系统运行时，逆时针旋转音量减小，顺时针旋转音量增大。
l 长按：触摸校准
系统运行时，长按音量旋钮键，能够对白板触摸精度进行校准。
l 短按：HOME
系统运行时，短按音量旋钮键，能够调取AIOPC集控软件界面。
l 开关投影机
系统正常关闭后，如果投影仪未关闭，短按音量旋钮键（5），能够关闭投影机；
系统正常启动后，如果投影仪未启动，短按音量旋钮键（5），能够启动投影机。

1.6.
l 开关
在系统开机状态下，按开关系统重启。
l 白板触控
在系统运行时，控制白板触控的有无。
白板触控灯亮，说明白板有触摸。按下白板触控按键，灯灭，白板无触控。
l 录播
在系统运行时，此按键用来控制录屏的开始与停止，开始录屏指示灯亮，停止录屏指示灯灭。
按下录播按键，指示灯亮，屏幕显示“开始屏幕录像”，白板操作和声音开始录制；
再次按下录播按键，指示灯灭，屏幕显示“录像文件保存至桌面”，录播结束

l 外置接口
3个USB2.0和1个USB3.0接口，能够直接识别老师所带的U盘。

l 笔记本接口
系统运行时，如果需要接入外接笔记本或外接电脑，能够利用USB触控线、3.5mm音频线、VGA线，经过USB、音源输入、VGA输入三个外接接口接入，然后调取集控软件AIOPC，点击“笔记本”图标，投影仪显示外接电脑画面，实现音频、视频、触控同步切换。
高拍仪使用方法

1. 将高拍仪抬起到如上图，高拍仪软件界面将自动打开
2. 将高拍仪放下，高拍仪软件将自动关闭
无线麦克使用方法
3. 将无线麦克靠近一体机3米范围内。
4. 长按无线麦克的开关，并等待3秒钟。
5. 待无线麦克屏幕常亮而且显示连接成功时即可正常使用。
注意：
² 无线麦克在无电状态下，4小时可充满电，满电状态的无线麦克能够使用8小时。
² 请您在使用结束后，关闭无线麦克电源，节约资源。
² 如果使用PPT翻页功能，请将PPT翻页USB连接在N8系列交互智能教学一体机USB外置接口中。
集控软件AIOPC介绍
短按N8一体机的“HOME” 键调取软集控系统AIOPC；

1.4.2.1
2.4.2.1
3.4.2.1
4.4.2.1
4.1.
4.2.
4.3.
4.3.1.
4.3.2.
4.3.3.
2.
2.1.
2.2.
2.3.
l 我的电脑
点击后能够快捷打开“我的电脑”，打开电脑资源管理界面。
l 音频控制
在音频控制中能够控制N8一体机与无线麦克整体音量，也能够单独控制N8一体机音量。
l 笔记本
点击控制面板“笔记本”图标，投影仪显示外接电脑画面，实现音频、视频、触控同步切换。
短按“HOME”键切换回N8一体机界面。
注意：
² 实现上述功能，需使用触控USB线、VGA线、音频线提前将一体机与笔记本电脑相连接。
l 休眠功能
点击控制面板“休眠”图标进入休眠状态；短按一体机的“HOME”键或者点击白板表面的结束休眠状态，返回教学一体机界面。
注意：
² 休眠状态并非关机，只是将投影仪暂时休眠。
l 教学工具（NoteBook软件）
点击集控软件中的教学工具按钮，启动NoteBook软件。
注意：
² NoteBook软件的使用请参见海鹰光电备讲课软件NoteBook操作指南。
l 实物展台
在集控软件实物展台界面中点击“启动”图标，然后拉起N8一体机高拍仪即可使用。也能够直接拉起N8一体机上面的高拍仪使用。
注意：
² 如果画面太暗，请打开高拍仪镜头前端的补光灯，高拍仪打开后能够搭配教学工具批注模式进行实时批注。
l 关闭系统
点击关闭系统按钮，能够将系统PC进行关机。
二、 S3E交互式电子白板使用方法
电子白板清洁
电子白板嵌入黑板中或者长时间暴露在空气中，白板下边框上会残留很多的粉尘，影响您的书写体验。您在使用电子白板之前，能够经过以下两步将电子白板清洁干净：
第一步：断电
清洁之前请将电子白板处于断电状态（断开与电子白板相连的电脑电源）。
第二步：板面及边框清洁
您能够选择用拧干水的抹布（或其它干净的软物体，如：纸巾）对电子白板板面及下边框反光条进行清洁。
清洁方法：从下边框反光条最左边开始向右清洁到反光条最右侧，再将灰尘擦掉即可，以整个下边框反光条手抚无灰尘沾染手上为最佳。

温馨提示：如果有水滴落在下边框反光条或板面，无需紧张，将水擦拭干净即可。
校准定位
如果您在使用过程中出现书写笔与光标位置不一致时，必须进行校准定位：
长按N8一体机的“HOME” 键或者点击两侧快捷键“校准定位”调取校准界面，如下图；

用书写笔点住系统校准界面左上角出现的第一个“十”字光标的中心位置，直到十字光标移动到下一个位置，这样就完成了一个点的定位，此时会出现第二个“十”字光标，使用同样的方法进行定位，依次完成第三个、第四个定位点，即完成电子白板定位。如下图：
校准成功后，会弹出“校准完成”，点击“确定”，退出校准画面，正常使用电子白板。
注意：
Ø 定位错误有可能导致白板不工作或工作异常，需重新定位。
Ø 在定位过程中请您不要按ESC键强制退出校准界面。
电子白板基本操作
l 挥手即擦
在电子白板软件（NoteBook）中，能够把手掌等宽形触摸物体自动识别为橡皮擦功能，对书写的内容进行擦除。您能够使用手背，背面形成平面，在白板上擦除您书写的内容。

l 快捷键
在电子白板左右两侧有相同的18个快捷键，经过快捷键能够直接启动校准软件以及教学工具（NoteBook软件）等。

l 单指鼠标
您的手指就是鼠标，您能够在交互式电子白板上控制计算机的各种程序。用手指在SE-S3E交互式电子白板按一下的效果相当于单击一下鼠标左键。在交互式电子白板上打开程序的方式与在计算机桌面上类似，不同的是在交互式电子白板上要用手指，代替鼠标的使用。您也能够用书写笔、教鞭等任何不透光非尖锐物体敲击电子白板板面。如图：

l 双击操作与区域选择
当您使用个人电脑的时候，如果您想打开某个文件，常见的做法就是选中文件后，双击鼠标左键打开该文件。在电子白板上经过触控的方式同样能够实现该操作，方法是：使用笔或者手指轻触一下要打开的目标，然后再对着该目标快速准确的连续点击两次即可。如果您想对多个文件区域选择，只需将笔或者单个手指放在电子白板上，划动圈定目标即可。
l 两指无限拓展
在交互式电子白板软件（NoteBook）书写过程中，如果到达边框位置希望继续在本行（或列）进行书写时，您能够将您的食指和中指弯曲且垂直于板面，其余三指拳起，在鼠标状态下将两指同时放在电子白板书写区域，然后上下左右移动双指就能够任意的拖动页面，即可将交互式电子白板软件（NoteBook）中书写的内容进行整体移动，实现无限拓展功能。如图：

l 右键调取
当您需要在交互式电子白板上实现Windows中右键单击的功能时（如弹出右键菜单），能够经过单指触摸选中目标，然后将手指（笔或教鞭均可），在该目标位置停留3秒钟，待触摸点附近出现圆形光圈后松开手指（笔或教鞭）。如图：

l 图像放大（或缩小）
当您想看照片、网页、邮件或地图时，用两个手指在交互式白板表面逐渐张开（或并拢），即可实现图片的放大（或缩小）。如图：

l 电子白板授课
如果您想使用电子白板进行教学，除了了解以上的基本功能外，还需要掌握教学工具NoteBook软件的使用。NoteBook软件的三种应用模式的切换。
a.双击运行NoteBook软件后，进入到备课模式界面，主要适用于老师日常在个人电脑上制作课件使用。
b.在备课模式下，点击快捷工具栏上的，能够一键进入全屏授课模式，此时老师能够提笔即写，或者做其它授课讲解，取代粉笔、黑板，告别粉尘时代。
c.在备课模式下，点击快捷工具栏上的，可一键进入批注模式。批注模式主要适用于老师在授课过程中，对网页、图片、视频、PPT放映等情况下的批注，能够将批注内容保存下来，方便老师查看自己的教学轨迹。

备课模式 全屏模式 批注模式
全屏模式下，点击快捷工具栏上的，可一键回到备课模式，同样点击，能够直接切换到批注模式。
第三章 Notebook软件使用功能介绍
软件启动
您能够点击桌面的控制面板图标，触控点击[教学工具]图标启动。

软件功能介绍
l 界面说明

l 功能介绍
菜单区域
文件 编辑 视图 插入 画图 工具 帮助
工具栏区域

画笔工具

几何图形

板擦工具

备注：板擦不能擦除规则图形，如：圆、直线等，能够选择使用对象工具栏中的删除功能。
直线

插入

工具

l 浮动工具栏
软件在进入全屏模式时会启动浮动工具条。
点击浮动工具条的NoteBook字样，可使工具条进入迷你模式；软件回到窗口模式时，浮动工具条会自动关闭。

l 控制模式
经过菜单栏或者快捷菜单栏点击[控制模式]按钮时，软件会进入控制模式。
如下图所示：

画笔属性：

工具：

备注:控制模式下，能够在纯桌面界面以外的任何位置书写。
l 对象工具栏
在页面中选中一个对象后，在对象选中框的右上角会出现一个向下的三角形，该三角形为此对象的工具栏，用户能够经过该工具栏和相应选择框对目标进行快捷操作。
对象选择框由绿色和白色圆点和蓝色虚线构成。
绿色圆点为旋转按钮，点击绿色圆点，鼠标指针变为黑色旋转箭头，拖动即能够旋转对象。
白色圆点为缩放按钮，点击白色圆点，鼠标指针变为绿色四角箭头，拖动即能够等比例缩放对象。

序号
名称
功能描述
1
反转
水平翻转：将目标水平翻转180度，位置并不发生改变。
垂直翻转：将目标垂直翻转180度，位置并不发生改变。
2
镜像
水平镜像：将目标水平翻转180度后绘制在原目标的右侧，原目标保持不变。
垂直镜像：将目标垂直翻转180度后绘制在原目标的下方，原目标保持不变。
3
组合
组合：将多个选中的目标组合为一个目标，只选中一个未组合的目标时，此功能无效。
取消组合：取消组合后的目标，只选中一个未组合的目标时，此功能无效。
4
图层顺序
置顶：将目标放到最上层。
置底：将目标放到最下层。
l 资源和预览栏
1.
2.
3.
4.
5.
6.
7.
预览栏

对主绘制窗口进行预览，并支持快速翻页。
资源栏

软件内部提供各学科教学资源以及3D资源，并支持自定义文件导入。使用时，只需选中目标资源，然后拖拽到书写区域即可。
l 利用NoteBook软件对PPT批注
启动方式：
打开教学工具NoteBook软件，点击进入批注模式，当您放映PowerPoint幻灯片时，幻灯片放映工具栏将自动显示出来。

2如果您想快速的翻页，能够在交互式白板上敲一下就能直接转到下一张PowerPoint。
1.
1.1
1.2
1.3
1.4
1.5
PowerPoint在课堂上的运用
1. 鼠标控制
在状态下，教师能直接在电子白板上进行对PowerPoint的一切操控。教师能够用手指（或任何道具）在电子白板表面实现各种鼠标功能，如：
Ø 打开/关闭程序或文档
Ø 在幻灯片播放时进行翻页（可经过幻灯片放映工具栏或直接敲击板面）
2. 书写
在播放PowerPoint幻灯片时，在状态下，教师能在幻灯片上使用电子白板笔进行批注。而且教师也能让学生上来在电子白板上直接对幻灯片上的提问进行解答。
如需把书写或批注内容清除，只需轻轻一点“”，即可擦除书写内容。
在很多时候，教师可能需要额外的空间进行更深一步的讲解，那么就能够轻按一下进入备课模式或者进入全屏模式做更深入的授课，结束后，只需像启动过程一样，轻按一下即可回到PowerPoint放映模式，继续课程授课。
3. 保存
使用交互式电子白板的最大好处是能直接把电子白板上的书写内容保存到计算机上。当教师在幻灯片上进行批注后，能够启动以下任何一种保存格式把书写保存并作为课后的参考或分给学生。
1．教师能够启动中的功能，当前的幻灯片内容以图片形式直接保存到NoteBook中（教师也能够指定保存路径），然后保存NoteBook。教师在使用时，在安装有NoteBook的电脑中直接打开即可。
2．一般上，教师可能更希望能直接把批注保存到原有的文档中，这样在以后的教学能作为参考或再使用。此时只需在授课结束后，点击结束放映，会提示：，点击“保留（K）”，批注内容会保存到PPT中，教师如果想拷贝其它地方或者下次打开批注内容依旧存在，需要再点击PowerPoint中的保存功能。
4. 辅助工具
如老师需要额外的辅助工具，则需打开，工具栏中的工具为教师提供常见的一些教学辅助功能如放大镜、聚光灯、幕布遮挡等等，这些工具的具体运用用途和详细的功能在“3.软件功能”中有详细介绍。
