GSM通信流程非常全面.doc

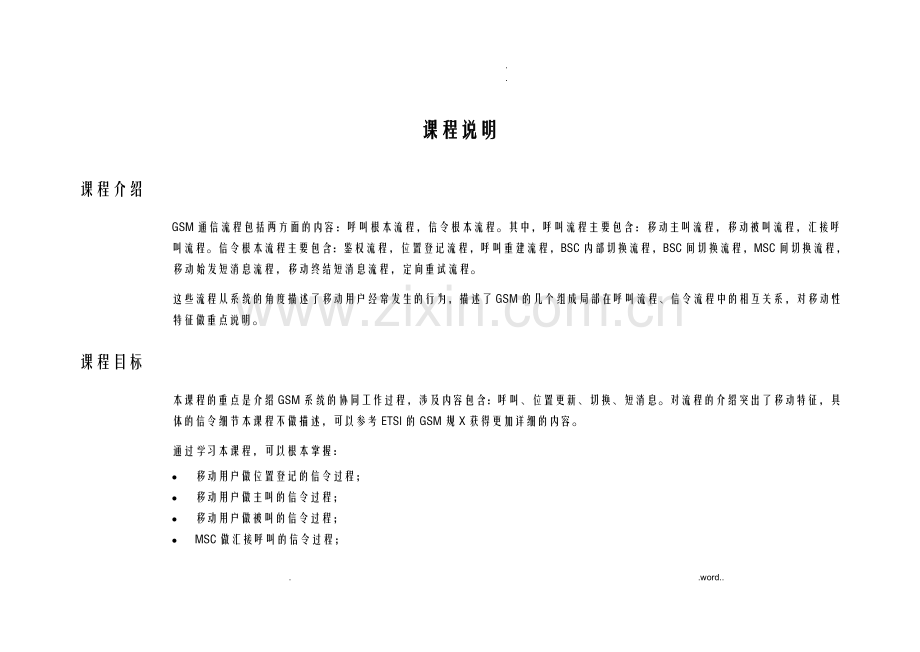

. .课程说明课程介绍GSM通信流程包括两方面的内容：呼叫根本流程，信令根本流程。其中，呼叫流程主要包含：移动主叫流程，移动被叫流程，汇接呼叫流程。信令根本流程主要包含：鉴权流程，位置登记流程，呼叫重建流程，BSC内部切换流程，BSC间切换流程，MSC间切换流程，移动始发短消息流程，移动终结短消息流程，定向重试流程。这些流程从系统的角度描述了移动用户经常发生的行为，描述了GSM的几个组成局部在呼叫流程、信令流程中的相互关系，对移动性特征做重点说明。课程目标本课程的重点是介绍GSM系统的协同工作过程，涉及内容包含：呼叫、位置更新、切换、短消息。对流程的介绍突出了移动特征，具体的信令细节本课程不做描述，可以参考ETSI的GSM规X获得更加详细的内容。通过学习本课程，可以根本掌握：l 移动用户做位置登记的信令过程；l 移动用户做主叫的信令过程；l 移动用户做被叫的信令过程；l MSC做汇接呼叫的信令过程；l BSC内切换信令过程；l BSC间切换的信令过程；l MSC间切换的信令过程；l 呼叫重建的信令过程；l 定向重试的信令过程。对这些信令流程学习之后，对GSM系统的原理会有更加深刻的了解，对每个功能实体MS，BTS，BSC，MSC，VLR，HLR的功能有更加深刻的体会。相关资料ETSI关于GSM的规X，主要是：GSM0408，GSM0808，GSM0902。. .word. .第1章 呼叫过程的信令分析对一次发生在移动用户间的呼叫来说，信令流程可以分为三个相对独立的局部：l 主叫移动用户局部l 被叫移动用户局部l 拆线局部1.1 主叫信令流程移动用户做主叫时的信令过程从MS向BTS请求信道开场，到主叫用户TCH指配完成为止。一般来说，主叫经过几个大的阶段：接入阶段，鉴权加密阶段，TCH指配阶段，取被叫用户路由信息阶段。接入阶段主要包括：信道请求，信道激活，信道激活响应，立即指配，业务请求等几个步骤。经过这个阶段，手机和BTSBSC建立了暂时固定的关系。鉴权加密阶段主要包括：鉴权请求，鉴权响应，加密模式命令，加密模式完成，呼叫建立等几个步骤。经过这个阶段，主叫用户的身份已经得到了确认，网络认为主叫用户是一个合法用户，允许继续处理该呼叫。TCH指配阶段主要包括：指配命令，指配完成。经过这个阶段，主叫用户的话音信道已经确定，如果在后面被叫接续的过程中不能接通，主叫用户可以通过话音信道听到MSC的语音提示。取被叫用户路由信息阶段主要包括：向HLR请求路由信息；HLR向VLR请求漫游；VLR回送被叫用户的漫游；HLR向MSC回送被叫用户的路由信息MSRN。MSC收到路由信息后，对被叫用户的路由信息进展分析，可以得到被叫用户的局向。然后进展话路接续。主叫过程的信令流程如后面的图所示。A 注意:应该注意的是：从VLR到HLR/AUC取鉴权集的过程不是必须的。VLR到HLR/AUC取鉴权集时，HLR每次送5组，本次使用一组，另外4组保存在VLR中供后续的鉴权过程使用。只有当VLR中的鉴权集使用完毕，VLR才发起向HLR/AUC取鉴权集的过程。另外，如果MSC通过对被叫用户的MSRN的分析得知被叫用户是本局用户，那么就不会向其它MSC发送初始地址消息IAI/IAM，而是根据被叫用户的位置区直接通知本局BSC对被叫用户发起寻呼。如果被叫用户非本局用户，那么通过信令路由分析，通过适当的链路向目的MSC发IAI消息，以建立话路。主叫接入阶段、鉴权阶段主要信令：当用户输入被叫完毕按下发射按纽后，手机以下以MS代替将进展一系列动作，首先MS将在随机接入信道RACH向BSS发送信道请求消息，以便申请一个专用信道SDCCH，BSC为其分配相应的信道成功后，在接入允许信道(AGCH)中通过立即分配消息通知MS为其分配的专用信道，随后MS将在为其分配的SDCCH上发送一个层三消息-CM业务请求消息，在该消息中CM业务类型为移动发起呼叫，该消息被BSS透明的传送至MSC，MSC收到CM业务请求消息后，通过处理接入请求消息通知VLR处理此次MS的接入业务请求，同时，由于在BSC和MSC之间用到了SCCP有连接效劳，为建立SCCP连接，MSC还将向BSC回连接确认消息，收到业务接入请求后，VLR将首先查看在数据库中该MS是否有鉴权三参组，如果有，将直接向MSC下发鉴权命令，否那么，向相应的HLR/AUC请求鉴权参数，从HLR/AUC得到三参组，然后再向MSC下发鉴权命令。MSC收到VLR发送的鉴权命令后，通过BSS向MS下发鉴权请求，在该命令中含有鉴权参数，MS收到鉴权请求后，利用SIM卡中的IMSI和鉴权算法，得出鉴权结果，通过鉴权响应消息送达MSC，MSC将鉴权结果回送VLR，由VLR 核对MS上报的鉴权结果和从HLR取得的鉴权参数中的结果，如果二者不一致，拒绝此次接入请求，此次呼叫失败；如果二者一致那么鉴权通过，鉴权通过后，VLR将首先向MSC下发加密命令，然后通知MSC该MS此次接入请求已获通过，MSC通过BSS通知MS业务请求获得通过，然后MSC向MS下发加密命令，该命令内含加密模式，MS收到此命令并完成加密后，回送加密完成消息，到此MS完成了整个接入阶段的工作。TCH指配阶段、取被叫漫游阶段主要信令：经过接入阶段和鉴权加密过程后，主叫用户的合法身份已经得到确认，已经接入了网络，为继续进展呼叫，需要更为详细的信息，按照规X，此时MS将发送一个set up消息，在此消息中，携带有被叫和主叫标识等更为详细的信息，MSC收到此消息后，首先通过S.I.F.O消息向VLR查询该用户的相关业务信息，VLR根据此次业务类别和开户时MS已经申请的业务信息，决定此次呼叫是否可以继续，如果可以继续，通过完成呼叫消息向MSC回送该用户数据，MSC收到该信息后，通过呼叫继续消息，经BSS通知MS呼叫在继续处理之中，然后，根据A接口电路情况，向BSC发送指配请求消息，在该消息中选定某条A接口电路，BSC收到该指令后，向BTS、MS指定无线资源，MS收到该指令后，占用成功回送分配完成消息，到此TCH指配阶段完成，本局的无线资源和A接口电路均已成功分配。MSC收到MS上报的指配完成消息后，进展被叫分析，根据被叫，寻址到HLR，发送路由信息请求消息，HLR收到该消息后，根据被叫IMSI查询得到被叫所在的VLR，向被叫所在的VLR请求漫游，被叫所在的VLR在受到请求漫游消息后，为对应的MS分配MSRN，然后在请求漫游响应消息中回送给HLR，HLR得到该MSRN后，向主叫所在MSC发送路由信息响应消息，MSC从该消息中得到被叫的MSRN，根据MSRN进展局间中继选路，并向被叫所在的MSC发送IAI消息。至此主叫信令流程根本完毕。1.2 被叫信令流程对移动用户来说，被叫的过程从MSC向BSC发起对被叫用户的寻呼开场，到主叫和被叫通话为止。一般来说，被叫流程经过几个大的阶段：接入阶段，鉴权加密阶段，TCH指配阶段，通话阶段。接入阶段主要包括：手机收到BTS的寻呼命令后，信道请求，信道激活，信道激活响应，立即指配，寻呼响应。经过这个阶段，手机和BTSBSC建立了暂时固定的关系。鉴权加密阶段主要包括：鉴权请求，鉴权响应，加密模式命令，加密模式完成，呼叫建立。经过这个阶段，被叫用户的身份已经得到了确认，网络认为被叫用户是一个合法用户。TCH指配阶段主要包括：指配命令，指配完成。经过这个阶段，被叫用户的话音信道已经确定，被叫振铃，主叫听回铃音。如果这时被叫用户摘机，主被叫用户进入通话状态。被叫接入阶段、鉴权阶段主要信令流程1、 当一个端局MSC收到它局发送的IAI消息后，为了确定被叫用户是否能够承受此次呼叫，MSC会首先通过S.F.I.C消息向相应的VLR查询有关该被叫用户的用户信息，2、 如果VLR通过查询用户信息，发现该用户可以承受此次呼叫(未关机且允许承受呼叫)，会向MSC发送寻呼命令消息，在该消息中，含有用户的位置信息LAI，3、 MSC收到此信息后，查询数据，得到控制此位置区的BSC的信令点编码，向相应的BSC下发寻呼命令，BSC通知所控制的BTS在寻呼信道PCH下发寻呼消息。4、 手机一直在侦听该信道，当收到寻呼自身的消息后，在随机接入信道RACH上报寻呼响应消息，由于在A接口用到了SCCP的有连接效劳，所以寻呼响应同时被视为SCCP的连接建立请求消息，MSC的SCCP层对应的应该回一个连接证实消息，5、 同时MSC向VLR发送处理接入请求消息，VLR首先启动鉴权流程，查看该用户的鉴权参数组，如果VLR中没有该用户的鉴权三参组，VLR会发起向HLR取鉴权参数的过程详细过程可以参见主叫用户的接入过程中的鉴权过程，否那么VLR会直接向MSC发送启动鉴权消息，6、 在启动鉴权消息中含有该用户的一个鉴权三参组RAND，KC，SERS，MSC收到该消息后，会继续通知对应的BSC、BTS下发鉴权命令， 7、 MS收到鉴权请求后，根据SIM卡中的KI，计算出对应的SERS，之后，将SERS在鉴权响应消息中上报MSC，MSC回送至VLR，8、 VLR收到鉴权响应消息后，核对上报的SERS和从HLR得到的三参组中的SERS是否一致，如果一致，向MSC发送接入请求承受消息，通知MSC该用户的此次接入请求被承受。并通过完成呼叫消息向MSC回送被叫的用户信息；如果不一致，此次呼叫将被拒绝。被叫TCH指配阶段、通话阶段主要信令流程：1、 MSC收到完成呼叫消息后，向BSS侧发送SETUP消息，提示将建立呼叫，MS收到该消息后，回送呼叫证实消息，2、 之后，MSC选择相应的A接口电路，向对应的BSC发送指配请求消息，BSC根据资源情况分配相应的无线资源，并通知MS，MS占用成功后回送指配完成消息，同时被叫MS开场震铃，向其所在MSC回震铃消息，该MSC向主叫所在MSC回地址全消息，主叫所在MSC向MS发送被叫震铃消息，此时主机用户可以听到回铃音；被叫用户如果断定承受此次呼叫，按应答按纽，此动作被手机翻译成为CONNECT消息，向MSC发送，MSC收到该消息后，向主叫MSC发送应答消息ANC，主叫MSC收到此消息后，向主叫MS发送连接建立请求消息，主叫MS相应的向主叫所在MSC回连接证实消息，此消息经被叫MSC传送至被叫MS，于是，本此呼叫开场通话，双方进展通话。主叫MSC完成呼叫消息后，向BSS侧发起setup消息，建立呼叫，MS收到该消息后，回送证实消息call confirmed，1.3 拆线局部拆线局部相对而言是个很独立的过程，不管是主叫先发起还是被叫先发起，流程根本是类似的：拆线、释放、释放完成、去除、去除完成，不同之处仅在于交换局之间的TUP消息略有不同。主叫先拆线：在拆线阶段，手机用户的挂机动作被手机转换为拆线消息Disconnect,经BTS、BSC向MSC传送，MSC收到拆线请求之后，有两个动作：向BSC下发释放命令Release；同时MSC需要向被叫所在的MSC发送前向拆线TUP消息请求。此后，主叫方和被叫方的拆线过程将分别进展：主叫所在MSC在收到拆线消息后，首先向MS发送DTAP消息REALSE命令，MS去活本次呼叫占用的所有信道，并发送释放完成消息确认，网络侧那么会在本端释放所占信道以便可以分配给其它呼叫连接使用；之后，MSC向BSS发送BSSMAP消息CLEAR MAND，指示应该释放无线资源，BSS收到CLEAR MAND 消息后，开场去除无线接口，同时将分配给此次呼叫的地面资源均标示为空闲，向MSC发送CLEAR PLETE ，MSC收到CLEAR PLETE 消息后，释放地面资源。被叫所在MSC收到CLF消息后，向主叫所在MSC会释放保护消息，同时启动本局资源释放流程：MSC向MS发送DTAP消息REALSE命令，MS去活本次呼叫占用的所有信道，并发送释放完成消息确认，网络侧那么会在本端释放所占信道以便可以分配给其它呼叫连接使用；之后，MSC向BSS发送BSSMAP消息CLEAR MAND，指示应该释放无线资源，BSS收到CLEAR MAND 消息后，开场去除无线接口，同时将分配给此次呼叫的地面资源均标示为空闲，向MSC发送CLEAR PLETE ，MSC收到CLEAR PLETE 消息后，释放地面资源。被叫先挂机：1.4 移动呼叫移动主叫、被叫在同一个MSC内1.5 移动呼叫移动主叫、被叫在不同的MSC内，拆线过程略1.6 移动呼叫固定用户1.7 固定用户呼叫移动用户经GMSC到VMSC1.8 固定用户呼叫移动用户(PSTN直接与VMSC相连,VMSC兼做GMSC)1.9 呼叫过程的异常流程：VLR返回一个否认的“访问请求消息1.10 呼叫过程的异常流程：移动用户不允许呼出1.11 呼叫过程的异常流程：移动用户话音信道分配失败1.12 呼叫过程的异常流程：对被叫移动用户选路失败1.13 呼叫过程的异常流程：从被叫用户所在局收到TUP失败信号1.14 呼叫过程的异常流程：被叫用户关机被叫用户MSB已关机，那么在VLR中设置了IMSI别离标志，那么HLR请求MSRN时，VLR因该MS已有别离标志而作MSRN分配失败。HLR那么返回一个“MSRN请求否认的结果.1.15 呼叫过程的异常流程：VLR指示被叫用户不可能接入如果VLR收到的来话用户不可能接入，如该用户呼叫被制止或VLR收到非期望值时，那么本次呼叫释放。1.16 呼叫过程的异常流程：无寻呼响应1.17 呼叫过程的异常流程：被叫用户忙1.18 呼叫过程的异常流程：被叫侧无线话务信道指配失败1.19 呼叫过程的异常流程，MS-B久叫不应如果被叫久叫不应，那么网络对主叫和被叫启动去除过程。1.20 呼叫过程的异常流程：释放异常1.21 用户早释移动用户无拨号早释。在呼叫接续处理过程中用户可能早释，早释发生时，MS发出“断连信号(discconect)发向网络，网络在呼叫处理的不同阶段接收到该“断连消息即进入释放处理，释放呼叫。释放过程的信号流程参见正常的释放情况。小结本节课主要描述了移动用户的呼叫过程的信令流程，包括移动主叫，移动被叫，汇接呼叫。应该能够掌握各种呼叫过程的信令流程，如移动呼叫固定用户，固定用户呼叫移动用户，TMSC的汇接呼叫过程的信令流程。对各种异常流程应该有一定认识，特别是资源的释放过程。. .word. .第2章 鉴权2.1 鉴权原理和操作机制鉴权是通过比拟MS提供的鉴权响应和AUC提供的鉴权三参数组之间是否一致进展判断的，通过鉴权，可以防止非法用户比方盗用IMSI和KI复制而成的卡使用网络提供的效劳。首先明确MS中SIM卡和AUC中存贮的信息：l SIM卡中：固化数据：IMSI，Ki，A3、A8平安算法。这些内容不会更改。临时的网络数据TMSI，LAI，Kc，被制止的PLMN业务相关数据l AUC中：用于生成随机数(RAND)的随机数发生器鉴权键Ki各种平安算法，这些平安算法和 SIM卡中的算法相一致。AUC的根本功能是产生三参数组(RAND、SRES、Kc)，其中：l RAND由随机数发生器产生；l SRES由RAND和Ki由A3算法得出；l Kc由RAND和Ki用A8算出。三参数组产生后存于HLR中。当需要鉴权时，由MS所在效劳区的MSC/VLR从HLR中装载至少一套三参数组为此MS效劳。具体到某次鉴权时，如果此时VLR中还有该MS的三参组或者允许重复使用三参组，那么HLR不参与鉴权过程，VLR直接向MS下发鉴权命令；如果VLR中已经没有该MS 的三参组，那么需首先向HLR取三参组。2.2 鉴权执行控制过程2.3 VLR鉴权时的异常情况小结本节课主要描述了鉴权的过程。鉴权是数字网络区别与模拟网络的重要特性之一。通过鉴权，系统可以为合法的用户提供效劳，对不合法的用户拒绝效劳。通过本课学习，主要了解鉴权的原理、鉴权中心的作用、系统判断非法用户的依据。. .word. .第3章 位置更新3.1 位置更新类型l 正常位置更新l 周期位置更新l IMSI附着/别离当HLR被置于故障指示时，VLR收到MS发出的业务操作3.2 成功操作3.2.1 位置更新仅涉及VLRMS进入新位置区，新旧位置区在同一MSC覆盖区域内，即VLR并未改变。3.2.2 位置更新涉及VLR和HLR包括以下情况：MS处于新的VLR的位置区域，所以该位置区必须更新到HLRMS首次登记到网络位置在VLR登记后相关网络数据已经丧失，此时MS必须使用IMSI标识自己。文中：LAIO=旧LAI号，LAIN=新LAI号3.2.3 位置更新时使用前一个VLR分配的TMSI来标识当MS进入新的VLR(VLR2)位置区，请求位置更新时使用的是前一个VLR(PVLR)分配的TMSI来标识自己为得到该MS 的鉴权三参组，VLR2需要知道该MS的归属HLR地址信息，VLR2可以从IMSI分析得到该信息，为了得到该MS的“IMSI，VLR2需要同PVLR通信，故此时位置更新将涉及VLR2，PVLR和HLR3.2.4 IMSI别离(或关机)3.2.5 IMSI接入IMSI重新进入活动状态，而位置自从IMSI别离后已改变，那么如6.2.那样通过位置更新过程来完成；如位置自从IMSI别离后未改变，那么IMSI接入过程通过如下描述完成：(本过程仅在VLR中已设置了“IMSI别离标志之后使用)3.3 异常情况3.3.1 位置更新时，VLR不认识TMSI当MS以TMSI标识自己，但VLR不认识该TMSI，那么VLR首先要求MS进展鉴权，此鉴权过程可参见“鉴权异常情况，鉴权成功后，接着的位置更新如“位置更新的成功操作那样来完成。3.3.2 位置更新不承受以仅在VLR完成位置更新为例小结本课介绍了位置更新的相关内容。学习本课后，应掌握位置更新的原因、分类，主要流程。明确位置更新和切换的区别。. .word. .第4章 切换4.1 切换的起因：(1) 无线标准l 信号质量l 场强MS和/BTS接收电平l MSBTS距离l 改善干扰与功率控制选择在确保正常通信质量的情况下切换的小区以尽量减少MS传输功率从而改善干扰(2) 网络标准l 话务负荷防止小区拥塞，均化话务；但扰乱了小区规划并增加了对周围区域的干扰强度)，只在出现特殊事件，局部地区产生峰值时暂时使用，如举行运动会，交易会，发生了自然灾害时等。l O&M原因，应操作维护方面的需要4.2 切换启动方式(1) BSC根据管理标准而检测到无线传输原因而执行切换判决l MS测量周围邻近小区下行信号电平和质量，以搜寻可供选择的BTS，并将结果报告正在效劳的BTSl 正在效劳的BTS对MS上行信号电平，质量和距离进展测量l MS测量结果与BTS测量结果送往BSC进展处理，BSC根据传输质量标准作出切换判决(2) MSC询问切换候选人由于MSC业务的原因，MSC希望确定是否能够切换到MS所指定的小区，那么MSC发“切换候选者询问消息到BSS，希望BSS识别在某一特定小区可以切换到另一些小区的切换候选者数目，消息中包含最大候选者的数目。4.3 切换类型(1) 内部切换由BSS控制进展，MSC不参与介入切换控制过程；BSS仅在切换完成后发送“切换完成消息到MSC。内部切换有几种类型：l 小区内切换同一个无线频道的话务信道之间，因为复用技术，一个无线频道有不同的话务信道不同的无线频道之间l 同基站内小区间切换(2) 外部切换MSC参与控制切换过程l 同MSC内不同基站间切换l 同PLMN不同MSC之间基站间切换l 不同PLMN的基站间切换，GSM未定义4.4 控制流程以BSS启动“切换请求指示为例4.4.1 同MSC基站间切换4.4.2 PLMN内不同MSC之间的基站间切换l 局间切换GSM定义为两种切换根本切换最初的MSCMSCA的移动用户MS需要切换到另一个MSCMSCB的基站去，MSCA主控这个切换后续切换同一个接续在根本切换之后，已在MSCB的MS又需切换到另一个MSCMSCB或重新返回到MSCA，这类切换处理谓之“后续切换l 不管是“根本切换还是“后续切换，MSCA始终处于主控位置，根本切换原理如下：4.4.3 局间切换处理小结本课介绍了切换的相关内容。学习本课后，应掌握切换的起因，切换的分类，对于各种切换所涉及到的实体、每个实体在切换中的作用有一定的认识。. .word. .第5章 短消息流程短消息相关的网络实体：SMS-GMSC：Gateway MSC for Short Message Service 短消息关口MSC，能够直接从短消息中心接收短消息，能够从HLR获取路由信息和短消息信息，并将短消息传递给VMSC。SMS-IWMSC：Interworking MSC for Short Message Service，在PLMN内部能够接收短消息并提交给短消息中心。详细信息可查阅规X：GSM03405.1 移动始发短消息的根本流程对于手机来说，移动始发短消息和移动终结短消息是完全独立的两个过程，移动始发的短消息从手机接入系统开场，到收到短消息中心发来的发送成功为止。手机将短信发送给VMSC，VMSC根据短信中携带的短消息中心的标识号，将短信提交给IWMSC，由IWMSC提交短信中心。移动始发短消息可以分为以下几个过程：l 接入和鉴权加密l 发送短消息到短消息中心MSC到VLR的作用l 短消息中心向手机报揭发送结果。其中接入和鉴权加密的过程和移动用户主叫对应的过程一致。以下图是移动始发短消息的流程图。5.2 移动终结短消息的根本流程移动终结短消息的过程与移动用户被叫的过程类似，短消息中心将收到的短消息发送给SMS-GMSC，SMS-GMSC向HLR取得为发送短消息所必需的路由信息，然后将短信传送给短信接收者所在的MSC，由MSC将短消息发送给手机。整个过程包括取路由信息，寻呼，接入和寻呼响应，鉴权加密，短消息传送，最后向短消息中心报告承受结果，这个结果经SMS_GMSC分别送HLR和短消息中心，由短消息中心回送始发短消息用户。以下图为移动终结短消息的流程图。5.3 短消息案例现象描述：A地新建MSC，用户反映短消息收发有以下几种不成功情况：所有手机均为A地本地手机，A地手机使用B地的短信中心(1) 本MSC内两个手机互相收发短消息，发方显示发送失败，接收方无法收到短消息；(2) 本MSC内手机向其他MSC内手机发送短消息，发方显示发送失败，但接收方能正常收到短消息；(3) 其他MSC内手机向我MSC内手机发送短消息，发方显示发送成功，但接收方实际上收不到短消息。处理过程通过跟踪链路上的与短消息有关的消息，发现本MSC能够收到从短消息中心发过来的forward short message消息，但发出此消息的OPC并不是MTP目的信令点表中所配置的短消息中心的SPC，经过询问，该OPC是B地MSC1的SPC，由于我们MSC与该MSC没有任何关连，所以MTP目的信令点表中并未配置该DPC，将该DPC添加后，所有短消息收发均正常。原因分析：其中：A地华为MSC2对B地短消息中心使用DPC+SSN方式寻址，DPC为B地短信的DPC，该消息发往HSTP，通过HSTP转到B地短信，而由于B地短信与HSTP没有直达链路，所有短信中心发出的消息都是通过B地MSC1进展转接，短信中心的寻址方式为DPC+GTDPC为B地MSC1的DPC，从B地短信中心发出的forward short message消息经过B地MSC1进展翻译后，以DPC寻址方式继续发往目的MSC，但该消息的OPC已经变成了B地MSC1的信令点；由于A地华为MSC2的MTP目的信令点表中没有配置该DPC的数据，所以A地华为MSC2收到MTP层的该消息后，做失败处理，并不会进展进一步的SCCP层的分析处理，所以造成了以下几种失败情况：(4) A地华为MSC2内的手机向其他MSC内手机发短消息，该消息可以正常发到B地短消息中心，所以被叫手机可以正常收到该短消息，但由于A地华为MSC2不能正常收到短消息中心发来的发送确认，所以手机显示发送失败；(5) A地华为MSC2内手机向本MSC内手机发送短消息，该短消息能送到B地短消息中心，短消息送至我MSC后，我MSC无法正常接收，所以被叫手机无法接收短消息，而发送确认消息我MSC也无法正常接收，所以发送方手机显示发送失败，同时接收方无法收到该短信；(6) 其他MSC的手机向我MSC内手机发送短消息，发送方由于可以收到该短消息中心的发送确认，所以发送方显示发送成功，但我MSC无法正常接收短消息中心发过来的短消息，所以被叫手机无法收到短消息。从上面的案例中我们可以清楚的看出：短消息始发和短消息终结是两个完全独立的过程，所以A地手机用户始终要通过B地短消息中心发送短消息，但不一定只从B地短消息中心接收短消息。手机所显示的是否正确发送，实际上是根据SC所回复的deliver-report消息决定的，无法正确收到该消息，手时机显示发送失败。小结本节课描述了短消息的根本流程，短消息网络和GSM网络，PSTN网络的用户同时提供效劳。学习本节内容，应根本掌握短消息的流程。. .word. .第6章 呼叫重建和定向重试流程6.1 呼叫重建的根本流程呼叫重建指移动用户进入通话状态后，由于无线方面的原因，在较短时间8秒钟内与BTS失去联系，即BTS没有收到该手机的测量报告，手机就发起一个呼叫重建的过程，试图恢复以前的通话。呼叫重建功能是一项有效的降低呼损率的功能。当用户在穿越隧道或BTS突然瘫痪时，会在一段时间内与基站失去联系，在这种情况下，手时机再次捕捉信道，重新发起呼叫重建请求。如果MSC支持呼叫重建功能，就可以直接将此次新建立的信道与原有的呼叫连接起来，从而实现继续保持呼叫，有效降低呼损的目的。呼叫重建包括以下几个过程：接入过程，重新指配话音信道的过程。重新指配话音信道时指配命令与第一次指配话音信道时指配命令不同。呼叫重建的一个简单流程如下所示。6.2 定向重试的根本流程定向重试指：在指配过程中，往往因为一些原因，如小区拥塞、没有无线资源可以分配，会发生指配失败的情况。而在手机当前效劳小区资源紧X的同时，它的临近小区可能有充足的资源可以利用。为了提高呼叫接通率，降低呼损率，GSM系统提出了定向重试的方案。定向重试是指在手机指配过程中，在当前效劳小区资源紧X的情况下，直接为手机分配临近小区的业务信道，借用切换流程，将手机切换到临近资源充足的小区，从而顺利完成指配流程的过程。因此定向重试可以认为是一种特殊的切换。定向重试在实际中用很强的实用性，它可以动态的调配小区间话务量，实现小区互助。特别是处理一些紧急突发性事件，更能表达它的优越性。例如某小区因为某种原因如召开大型博览会导致话务量突然上升，在现有小区规划不变的情况下，会导致呼损率急速上升。而通过定向重试可以将一局部话务量引导到此小区的临近小区，从而减低此小区的压力，大幅度降低呼损率。小结本节课描述了呼叫重建和定向重试的根本原理和信令流程。呼叫重建和定向重试能够降低移动网的掉话率，提高效劳质量。学习本课程，应根本掌握呼叫重建和定向重试的意义以及根本的信令流程。. .word. .习题及答案1. 简单给出移动用户呼叫固定用户的接通过程的流程图2. 请说明MSRN在移动用户呼叫过程中的作用。漫游MSRN在接续被叫的过程中使用。主叫侧MSC向被叫归属的HLR发起请求路由信息；被叫归属的HLR向被叫当前所在的VLR请求漫游；被叫当前所在的VLR分配给该用户一个漫游返回被叫归属的HLR；被叫归属的HLR向主叫MSC回送路由信息。主叫MSC根据路由信息将呼叫接续到被叫当前的MSC，被叫MSC根据主叫MSC发送的漫游到VLR中查找被叫，建立连接。然后释放漫游。3. 说明切换和位置更新的区别。切换是在通话过程中由于通信质量原因由BSC根据切换判决算法而决定的行为，其目的是提高通信质量。位置更新是由于手机发现SIM卡中保存的位置区与当前系统的位置区不一致而发起的行为，其目的是更新手机在网络中的位置。4. 给出周期性位置更新的信令流程；5. 简单给出BSC间切换的信令流程。6. 给出移动用户始发的短消息的信令流程。7. 说明呼叫重建流程发起的原因和意义。呼叫重建指移动用户进入通话状态后，由于无线方面的原因，在8秒钟内与BTS失去联系，即BTS没有收到该手机的测量报告，手机就发起一个呼叫重建的过程，试图恢复以前的通话。呼叫重建在无线覆盖不是很好的地方意义很大，可以减少掉话率，提高效劳质量。8. 说明定向重试流程发起的原因和意义。在指配过程中，往往因为一些原因，如小区拥塞、没有无线资源可以分配，会发生指配失败的情况。而在手机当前效劳小区资源紧X的同时，它的临近小区可能有充足的资源可以利用。为了提高呼叫接通率，降低呼损率，GSM系统提出了定向重试的方案。定向重试在实际中用很强的实用性，它可以动态的调配小区间话务量，实现小区互助。特别是处理一些紧急突发性事件，更能表达它的优越性。例如某小区因为某种原因如召开大型博览会导致话务量突然上升，在现有小区规划不变的情况下，会导致呼损率急速上升。而通过定向重试可以将一局部话务量引导到此小区的临近小区，从而减低此小区的压力，大幅度降低呼损率。. .word.
