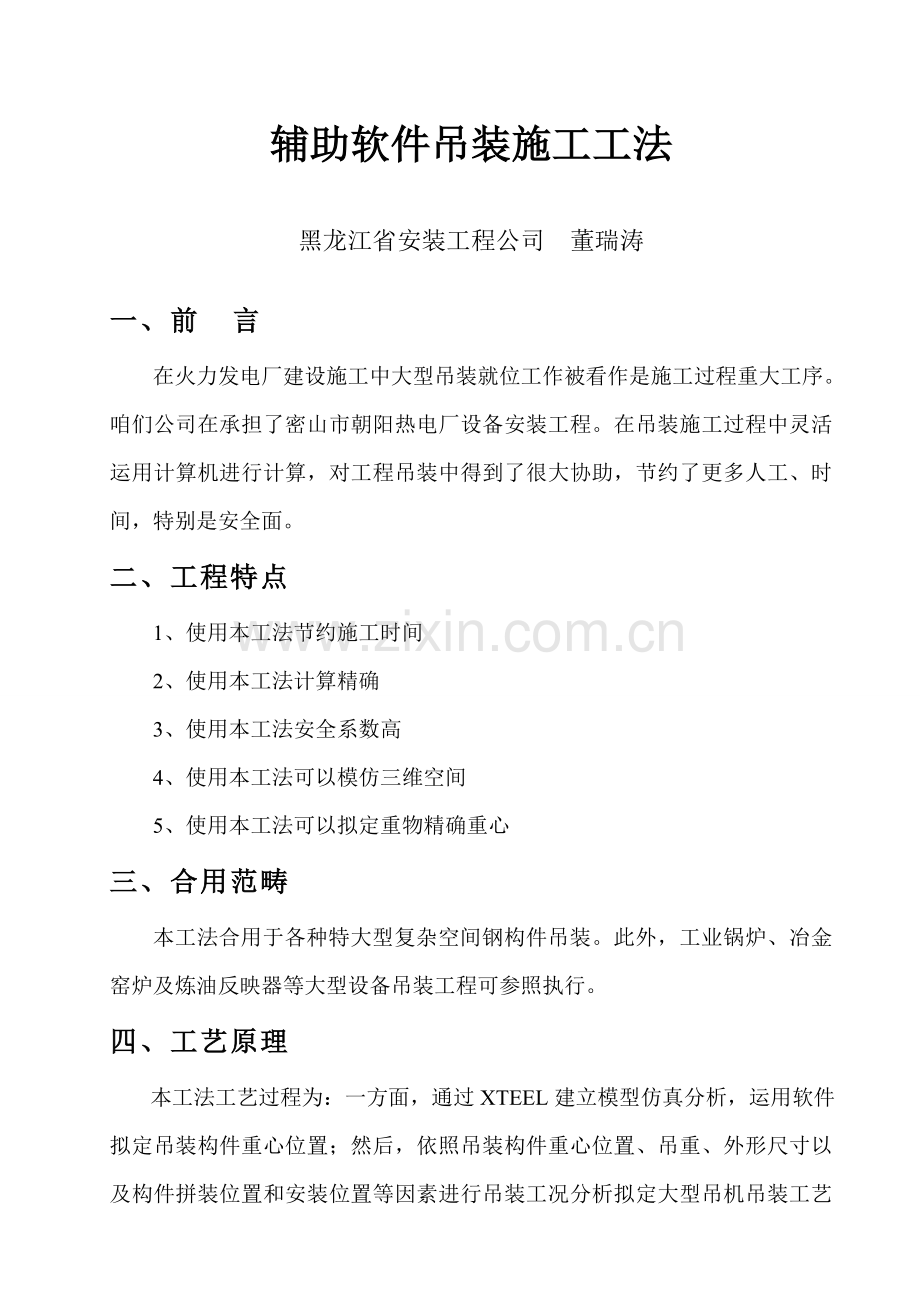

辅助软件吊装施工工法
黑龙江省安装工程公司 董瑞涛
一、前 言
在火力发电厂建设施工中大型吊装就位工作被看作是施工过程重大工序。咱们公司在承担了密山市朝阳热电厂设备安装工程。在吊装施工过程中灵活运用计算机进行计算，对工程吊装中得到了很大协助，节约了更多人工、时间，特别是安全面。
二、工程特点
1、使用本工法节约施工时间
2、使用本工法计算精确
3、使用本工法安全系数高
4、使用本工法可以模仿三维空间
5、使用本工法可以拟定重物精确重心
三、合用范畴
本工法合用于各种特大型复杂空间钢构件吊装。此外，工业锅炉、冶金窑炉及炼油反映器等大型设备吊装工程可参照执行。
四、工艺原理
本工法工艺过程为：一方面，通过XTEEL建立模型仿真分析，运用软件拟定吊装构件重心位置；然后，依照吊装构件重心位置、吊重、外形尺寸以及构件拼装位置和安装位置等因素进行吊装工况分析拟定大型吊机吊装工艺参数、在运用CAD仿真现场大样站车位置，模仿计算与否卡杆等问题；
本工法相对于老式双机抬吊或多机抬吊工艺，其特点为：通过XSTEEL建模仿真分析拟定复杂空间钢构件重心，并依照重心灵活布置吊点位置在与CAD配合模仿现场站车位置进行吊装；

五、施工工艺流程及操作特点
施工工艺程序：大型吊装重要施工程序为构配件卸载位置或预制位置→定站车位置→定起重机臂长→拟定起重机吊装载荷→定起重机依照以上环节拟定安装方案
1、构配件卸载位置或预制位置
依照图纸计算重量和场地位置，应选取合理卸车位置，需要组装预制构件或设备应选取合理预制场地，可以大大节约二次倒运费用，也可以节约二次倒运工期，也为吊装做好了铺垫。
2、定站车位置
依照被吊装设备或构件在现场就位位置、现场详细状况等拟定起重机站车位置，站车位置一旦拟定，其幅度也就拟定了。
3、定起重机臂长
依照被吊装设备或构件就位高度、设备尺寸吊索高度等和站车位置(幅度)，由起重机特性曲线，拟定其臂长；
4、拟定起重机吊装载荷
依照上述已拟定幅度、臂长，由起重机特性曲线，拟定起重机可以吊装载荷；
5、定起重机
如果起重机可以吊装载荷不不大于被吊装设备或构件重量，则起重机选取合格，否则重选。
依照以上所述可以进行选取吊车，因厂房已经所有封闭进大型吊车吊装也许性已经没有了。因工期特别紧张，也不能运用卷扬机和小吊车单根组装与安装，势必会影响工期，对安全、质量、经济等也会有影响。可是整体吊装需要严密计算，很难用寻常办法进行测量，如果有任何差错很也许对安全、质量、经济等方面进行影响。因此必要精确测量出对的站车位置，和吊装时对吊车臂与否有任何影响问题。
咱们依照电脑绘图与计算，可以精确拟定站车位置和吊装过程中对吊车任何影响。用XSTEEL建立整体钢构造模型，对空间钢架整体形势有整体立体感，对吊装有一定好处，在一种可以精确拟定吊装重物重量与吊装重物重心，对预制组装也可以减少没必要麻烦，可以增长施工速度，并且可以进行整体钢构件套料，减少施工挥霍。
用CAD对整个吊装位置进行绘制，选取对的吊装站位，选取吊装站位后，进行对站位位置进行解决，满足站位条件。因吊装高度与站位位置拟定，不考虑任何因素用三角形法计算出臂长，在运用空间模型XSTEEL看哪里对吊装臂有影响，可以在没吊装迈进行模仿吊装解决吊装问题。
软件XSTEEL不但可以建立立体模型，并且还可以进行钢构造整体拆图，因此可以精确拟定整体构件重量，整体吊装载荷不用人工计算大大减少了劳动力。
综上咱们可以看出计算机对咱们施工协助，咱们要充分运用计算机，完毕咱们工作，可以减少没必要挥霍，增长咱们整体利益。

吊装汽包吊车站位图

50t与70t吊车配合抬吊锅筒

锅炉整体模型

钢架重心位置示意图

50t吊车在锅炉房内接钢架
六、材料与设备
1、施工重要材料与设备登记表
序号
名称
规格型号
单位
数量
备注
1
汽车式起重机
70t
台
1

2
汽车式起重机
50t
台
1

3
挂 车
12米挂
台
1

4
钢丝绳
φ26—6×37+1
米
50

5
钢丝绳
φ30—6×37+1
米
16

6
卡环
20t
个
10

7
卡环
10t
个
10

8
滑轮
10t
个
4

七、 质量办法
7.1质量原则
《起重机械安全规程》
《起重机设计规范》
《设备起重吊装工程便携手册》
《起重设备安装工程施工及验收规范》GB50278-98
《起重机械安全规程》GB6067-85
7.2质量控制办法
     7.2.1施工前，由工长依照施工方案对操作班组长进行详细技术交底，并贯彻责任。
7.2.2认真执行自检、互检、交接检“三检制”制度，认真执行公司质量管理条例，对质量优劣进行奖罚。
7.2.3针对重要焊接部位如地脚、抱杆接口等必要认真检查焊道质量。
7.2.4检查所有滑车及钢丝绳与否在疲劳工作。

八、安全办法
（1） 严格遵守国家规定法规条例，对各类操作人员进行安全学习和安全教诲。
（2） 严格遵守集团总公司和公司制定各项《安全操作规程》，认真执行“安全生产六大纪律”，在保证安全前提下，抢进度、保质量，使工程能圆满完毕。
（3） 施工技术员在开工前，应依照施工方案规定安全技术办法和施工现场详细状况，提出有针对性安全生产规定，向全体施工班组进行安全交底，安全交底必要有交底书面记录，参加人员每人逐个签字。
（4）锅炉安装工程技术人员、特殊工种级别均应满足TSGG7001-《锅炉安装监督检查规则》锅炉安装改造单位人员基本规定。
（5）上岗焊工必要执行GB5306-86及公司制定《安全操作规程》。
(6) 执行本工艺同步必要执行《中华人民共和国消防法》，上海市建委颁发《施工现场防火规定》及本公司《消防安全管理规定》。
(7) 对施工现场“五口”、“四临边”必要采用安全防护办法，所有临边都要加装暂时栏杆，所有洞口都要封盖。
(8) 现场用电必要严格执行GB50194-93、JGJ46-88等规定、电工需持证上岗。
(9) 施工此前应对高空作业人员进行身体检查，对患有不适当高空作业疾病人员不安排高空作业。对脚手架、脚手板等安全办法，必要要定期进行检查，及时消除隐患。
(10) 做好防暑降温、防寒、保暖和职工劳动保护工作、合理调节工作时间和发放劳保用品。
（11） 对现场施工进行危险源辨认、评价，对危险源进行控制、策划、建档。安排专业人员对危险性较大作业进行安全监控管理。
九、环保办法
（1）对焊接也许产生灼伤和弧光污染，采用挡板或三防布遮隔办法，减少周边作业人员弧光伤害。
（2）应采用低分贝作业机械，防止作业机械产生噪音污染，如电焊机、卷扬机等。
（3）对焊接时产生烟尘，采用通风机及时排放，防止作业环境内人员密尘吸入而引起伤害。
（4）油漆作业，清洗作业时废弃物，采用集中回收，统一解决，防止环境污染。
（5）做好班后落手清工作，营造一种良好作业环境。
（6）尽量减少施工垃圾产生；
（7）产生垃圾在施工区内集中存储，并及时运往指定垃圾场；
（8）设立废弃物、可回收废弃物箱，分类存储；
（9）集中回收处置办公活动废弃物；
（10）现场生活垃圾堆放在垃圾箱内，不得随意乱放；
（11）垃圾外运时，按照本地环保部门制定期间、路线运送，并运至指定地点堆弃。 运送车辆要封闭良好，保证道路清洁卫生，不得在运送过程中沿途丢弃、遗撒固体废物。
十、效益分析
使用本工法，由筹划25天完毕，而实际14天完毕，节约了大量机械使用费用及人工，按照本地市场机械及人工价格计算节约费用对例如下表：
采用本工法施工实际成本
老式安装工艺
实现经济效益
16万
31万
15万

实践证明：由于采用了新工艺在成本比较中很大限度节约了机械和人工成本挥霍，工程质量也完全符合规范及业内规定，经摸索与实践得出结论此安装工艺的确是一种行之有效办法。
十一、应用实例
工程名称： 密山朝阳热电厂设备安装工程
工程地点： 密山市
通过相应施工工法进行了本次吊装，保证了业主单位总工期目的实现，分项工程检查点合格率98%以上，单位工程合格率达到业重规定，得到了建设单位及建立单位承认及好评。
