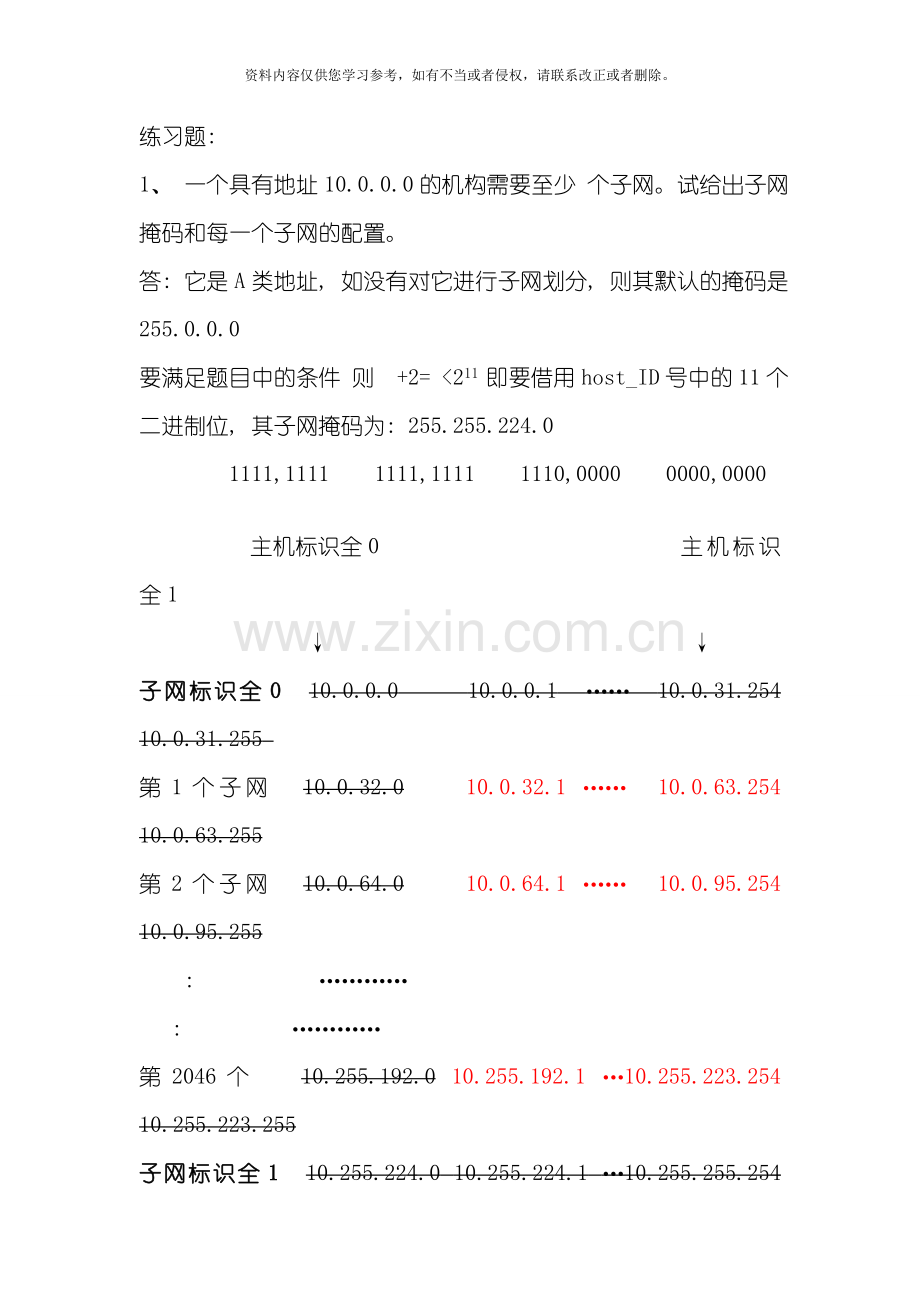

练习题:
1、 一个具有地址10.0.0.0的机构需要至少 个子网。试给出子网掩码和每一个子网的配置。
答: 它是A类地址, 如没有对它进行子网划分, 则其默认的掩码是255.0.0.0
要满足题目中的条件 则 +2= <211 即要借用host_ID号中的11个二进制位, 其子网掩码为: 255.255.224.0
1111,1111 1111,1111 1110,0000 0000,0000

主机标识全0 主机标识全1
↓ ↓
子网标识全0 10.0.0.0 10.0.0.1 …… 10.0.31.254 10.0.31.255
第1个子网 10.0.32.0 10.0.32.1 …… 10.0.63.254 10.0.63.255
第2个子网 10.0.64.0 10.0.64.1 …… 10.0.95.254 10.0.95.255
: …………
: …………
第2046个 10.255.192.0 10.255.192.1 …10.255.223.254 10.255.223.255
子网标识全1 10.255.224.0 10.255.224.1 …10.255.255.254 10.255.255.255

图中红色为要给出的子网配置, 其子网掩码为: 255.255.224.0

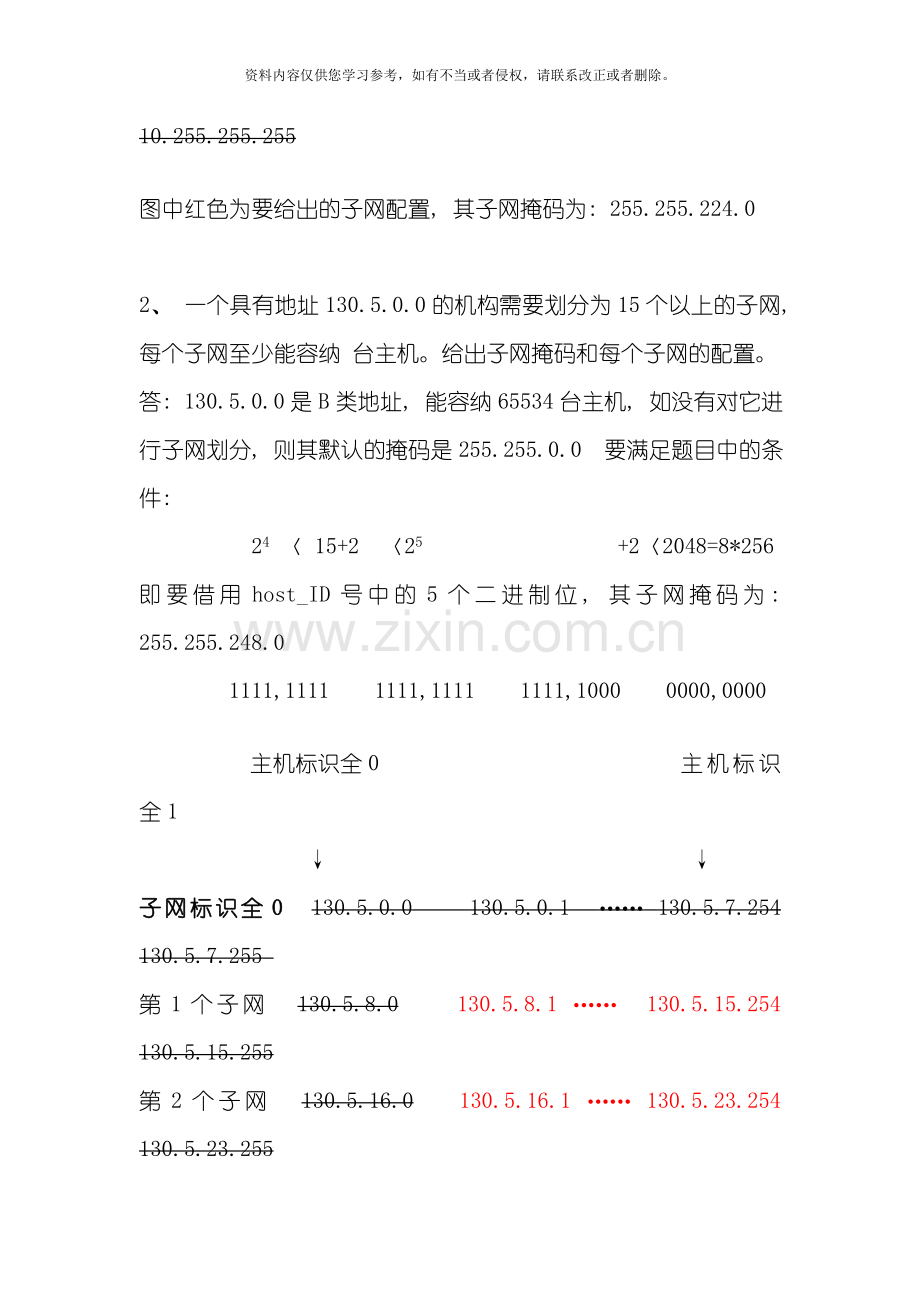

2、 一个具有地址130.5.0.0的机构需要划分为15个以上的子网, 每个子网至少能容纳 台主机。给出子网掩码和每个子网的配置。
答: 130.5.0.0是B类地址, 能容纳65534台主机, 如没有对它进行子网划分, 则其默认的掩码是255.255.0.0 要满足题目中的条件:
24 〈 15+2 〈25 +2〈2048=8*256
即要借用host_ID号中的5个二进制位, 其子网掩码为: 255.255.248.0
1111,1111 1111,1111 1111,1000 0000,0000

主机标识全0 主机标识全1
↓ ↓
子网标识全0 130.5.0.0 130.5.0.1 …… 130.5.7.254 130.5.7.255
第1个子网 130.5.8.0 130.5.8.1 …… 130.5.15.254 130.5.15.255
第2个子网 130.5.16.0 130.5.16.1 …… 130.5.23.254 130.5.23.255
第3个子网 130.5.24.0 130.5.24.1 …… 130.5.31.254 130.5.31.255
: …………
: …………
第30个子网 130.5.240.0 130.5.240.1 ……130.5.247.254 130.5.247.255
子网标识全1 130.5.248.0 130.5.248.1 ……130.5.255.254 130.5.255.255

图中红色为要给出的子网配置, 其子网掩码为: 255.255.248.0

3、 一个具有192.9.201.0的机构需要划分至少8个子网。给出子网掩码和每个子网的配置。
答: 192.9.201.0是C类地址, 能容纳254台主机, 如没有对它进行子网划分, 则其默认的掩码是255.255.255.0 要满足题目中的条件:
23 〈 8+2 〈24
即要借用host_ID号中的4个二进制位, 其子网掩码为: 255.255.255.240
1111,1111 1111,1111 1111,1111 1111,0000
又可表示成: 192.9.201.0/28 28是指子网掩码有连续的28个1

主机标识全0 主机标识全1
↓ ↓
子网标识全0 192.9.201.0 192.9.201.1 …… 192.9.201.14 192.9.201.15
第1个子网 192.9.201.16 192.9.201.17…… 192.9.201.30 192.9.201.31
第2个子网 192.9.201.32 192.9.201.33…… 192.9.201.46 192.9.201.47
第3个子网 192.9.201.48 192.9.201.49…… 192.9.201.62 192.9.201.63
: …………
: …………
第14个子网192.9.201.224 192.9.201.225… 192.9.201.238 192.9.201.239
子网标识全1 192.9.201.240 192.9.201.241 …192.9.201.254 192.9.201.255

图中红色为要给出的子网配置, 其子网掩码为: 255.255.255.240

4、 现有一个C类IP网络, 其网络地址为211.100.51.0, 需要将其划分为5个子网, 其中3个子网中主机数目不超25, 一个子网的主机数目不超过60, 一个子网的主机数目为2。要求给出一种该C类IP网络子网划分的方案, 希望剩余的IP地址能尽量地多。请写出各子网的IP地址范围、 子网掩码以及剩余的IP地址的数量。
参考方法一
划分顺序: 3个主机数目不超过25; 1个主机数目60; 一个主机数目2
211.100.51.0/24 默认子网掩码: 255.255.255.0
24<25+2<25每个子网主机数目取5位, 则子网掩码为: 255.255.255.224
25<60+2<26每个子网主机数目取6位, 则子网掩码为: 255.255.255.192
21<2+2≤22每个子网主机数目取2位, 则子网掩码为: 255.255.255.252
注: □表示211.100.51
□.00000000 □.00000001à□.00011110 □.00011111
□.00100000 □.00100001à□.00111110 □.00111111
□.01000000 □.01000001à□.01011110 □.01011111
子网一: 211.100.51.1~211.100.51.30
子网掩码为: 255.255.255.224

子网二: 211.100.51.33~211.100.51.62
子网三: 211.100.51.65~211.100.51.94
□.10000000 □.10000001à□.10111110 □.10111111
子网四: 211.100.51.129~211.100.51.190
子网掩码为: 255.255.255.192
□.11000000 □.11000001à□.11000010 □.11000011
子网五: 211.100.51.193~211.100.51.194
子网掩码为: 255.255.255.252
剩余IP地址( 可是不连续)
第一块; 211.100.51.96~211.100.51.127 (32个)
第二块; 211.100.51.196~211.100.51.254 (59个)
被排除的有 □.0 □.31 □.32 □.63 □.64
□.95 □.128 □.191 □.192 □.195 □.255
校验:
1 + 30 +1+ 1+30+ 1+ 1+ 30+ 1+ 32+1+ 62+ 1+ 1+ 2+ 1+59+1

0 31 32 63 64 95 128 191 192 195 255

1~30 33~62 65~94 96~127 129~190 193~194 196~254
参考方法二
□.00000000 □.00000001à□.00111110 □.00111111
子网一: 211.100.51.1~211.100.51.62
子网掩码为: 255.255.255.192
□.01000000 □.01000001à□.01011110 □.01011111
□.01100000 □.01100001à□.01111110 □.01111111
□.10000000 □.10000001à□.10011110 □.10011111
子网二: 211.100.51.65~211.100.51.94
子网掩码为: 255.255.255.224

子网三: 211.100.51.97~211.100.51.126
子网四: 211.100.51.129~211.100.51.158
□.10100000 □.10100001à□.10100010 □.10100011
子网五: 211.100.51.161~211.100.51.162
子网掩码为: 255.255.255.252
剩余IP地址: 211.100.51.164~211.100.51.254 ( 91个)
校验:
1+ 62+ 1+ 1+ 30+ 1+ 1+ 30+ 1+1+ 30+1+1+2+ 1 + 91+ 1

0 63 64 95 96 127 128 159 160 163 255

1~62 65~94 97~126 129~158 161~162 164~254
作业:
某一公司有员工200名, 设有市场部、 研发部和办公室3个部门, 正在建自己的办公楼。办公楼有5层, 3个部门的办公室分布在各个楼层。为了适应信息化社会的发展, 领导层决策在公司迁入新建办公楼后, 要实现办公事物自动化、 业务处理网络化、 文件流转无纸化及机构管理计算机化的目标。
用户需求:
1、 要新建一个性能先进, 能适应未来发展的计算机网络。其网络服务两种类型的用户, 一类是公司内部的员工用户, 用户数量约200人, 以后可能增加到300人; 另一类是联网业务的客户用户, 客户数量与业务发展有关。
2、 计算机网络将建设在公司的新建办公楼内。除了要满足部门各部门办公室用户的固定连网要求外, 还应该满足公共工作环境的临时联网需求, 如各类会议室、 多功能厅、 饭厅、 厨房、 设备间、 图书馆、 收发室、 接待服务台等等。
3、 企业内部计算机网络应该能够经过光缆连接到Internet服务供应商ISP, 经过其服务连接到Internet。该企业申请到一个C类网段, 其IP地址168.160.244.0/24; 连接远端ISP路由器使用的地址由ISP指定, 其IP地址为61.128.200.24, 网络掩码为255.255.255.240。
4、 网络建成后近期至少支持300台计算机设备入网, 将来预计最多能够支持1500台计算机设备入网, 并能够支持员工用户在Intranet和外部网的流动办公。
5、 公司除了经过计算机网络向员工用户提供常规的服务Internet服务外, 还需要经过商品化软件购置或开发专门的软件用来建设公司专用信息系统, 满足公司日常办公事务处理和网上业务的需求。其服务包括Internet信息访问服务、 电子邮件服务、 文件传输服务、 网站发布服务、 办公自动化服务、 管理信息系统服务、 视频点播服务、 视频会议服务及联网文献服务等等。
6、 进行网络安全与系统容错设计, 在建立网络的同时配置防火墙, 采取网络防病毒措施, 而且配备入侵检测系统和数据存储备份容灾系统。
根据以上情况, 对该公司的网络做进一步系统规划与设计, 请给出:
1、 系统构成和设计思路;
2、 系统设计方案( 包括网络的分层设计、 综合布线系统设计、 技术选型、 设备选型、 网络拓扑图等内容) ;
3、 网络服务器配置方案和网络管理软件的配置及使用;
4、 请提供在工程实施过程中的施工进度表和工程竣工后的验收方案。
