污水厂设备清单.doc

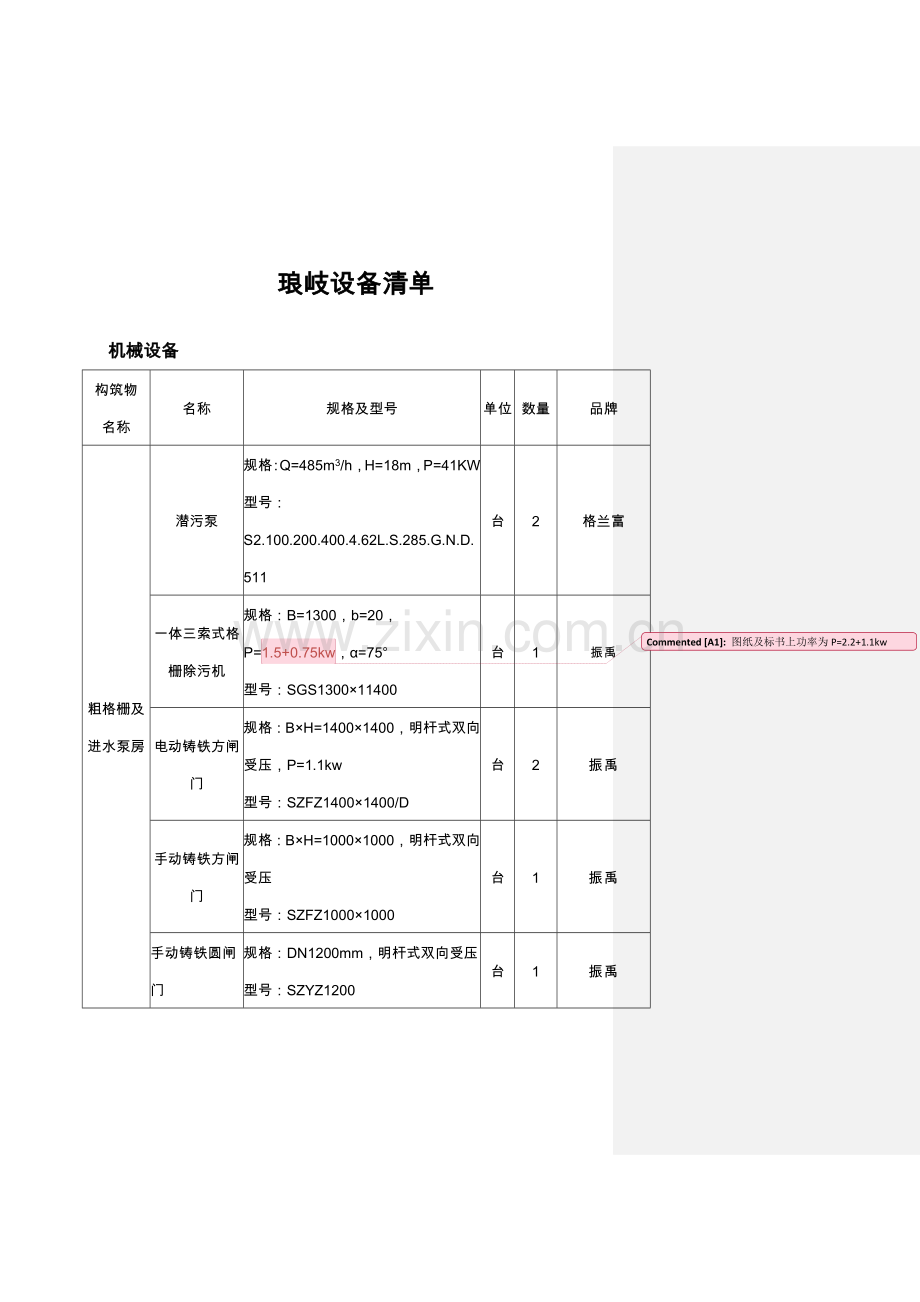

琅岐设备清单
机械设备
构筑物
名称
名称
规格及型号
单位
数量
品牌
粗格栅及进水泵房
潜污泵
规格：Q=485m3/h，H=18m，P=41KW
型号：S2.100.200.400.4.62L.S.285.G.N.D.511
台
2
格兰富
一体三索式格栅除污机
规格：B=1300，b=20，
P=1.5+0.75kw图纸及标书上功率为P=2.2+1.1kw
，α=75°
型号：SGS1300×11400
台
1
振禹
电动铸铁方闸门
规格：B×H=1400×1400，明杆式双向受压，P=1.1kw
型号：SZFZ1400×1400/D
台
2
振禹
手动铸铁方闸门
规格：B×H=1000×1000，明杆式双向受压
型号：SZFZ1000×1000
台
1
振禹
手动铸铁圆闸门
规格：DN1200mm，明杆式双向受压
型号：SZYZ1200
台
1
振禹

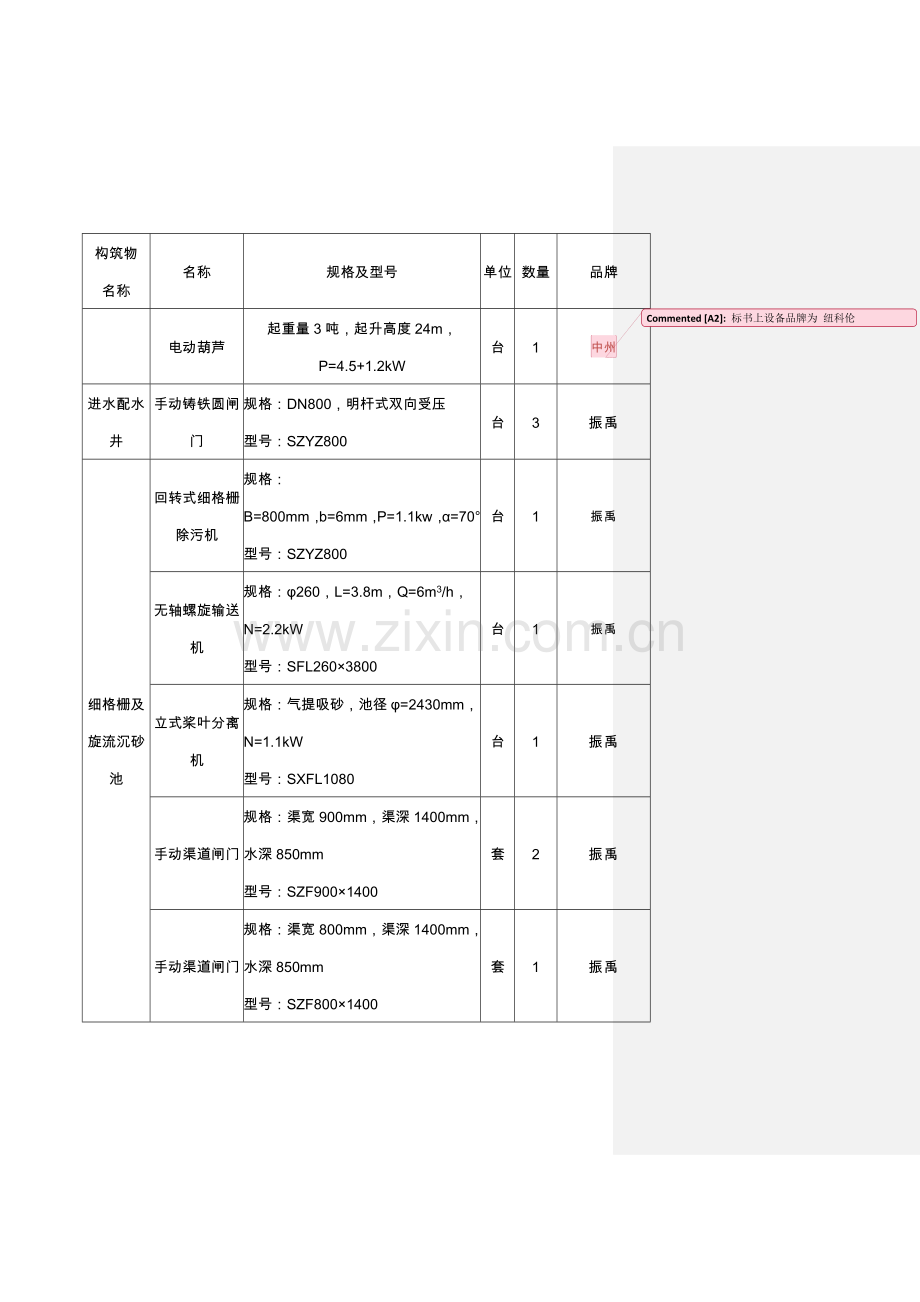

电动葫芦
起重量3吨，起升高度24m，P=4.5+1.2kW
台
1
中州标书上设备品牌为 纽科伦

进水配水井
手动铸铁圆闸门
规格：DN800，明杆式双向受压
型号：SZYZ800
台
3
振禹
细格栅及旋流沉砂池
回转式细格栅除污机
规格：
B=800mm，b=6mm，P=1.1kw，α=70°
型号：SZYZ800
台
1
振禹
无轴螺旋输送机
规格：φ260，L=3.8m，Q=6m3/h，N=2.2kW
型号：SFL260×3800
台
1
振禹
立式桨叶分离机
规格：气提吸砂，池径φ=2430mm，N=1.1kW
型号：SXFL1080
台
1
振禹
手动渠道闸门
规格：渠宽900mm，渠深1400mm，水深850mm
型号：SZF900×1400
套
2
振禹
手动渠道闸门
规格：渠宽800mm，渠深1400mm，水深850mm
型号：SZF800×1400
套
1
振禹
手动渠道闸门
规格：渠宽900mm，渠深1400mm，水深500mm
型号：SZF900×1400
套
2
振禹
手动铸铁圆闸门
规格：DN800，明杆式双向受压，杆长5000mm
型号：SZYZ800
套
1
振禹
砂水分离器
规格:Q=5~12L/s，P=0.37kW
型号：SLF320
套
1
振禹
鼓风机
规格：Q=1.75m3/min，
风压39.2kPa，N=2.2kW
型号：BK5003
台
1
百事德
改良型Carrousel -氧化沟
倒伞曝气机
规格：∅2800，N=55kW，充氧量110kgO2/h
一台正转，两台反转
型号：YDB2800-55
台
3
亚太
低速推流器
规格:∅2500，N=2.3kW，n=29r/min
型号：SR4410.011
台
2
飞力
低速推流器
规格:∅2500，N=4.3kW，n=35r/min
型号：SR4430.010
台
2
飞力
低速推流器
规格:∅2500，N=4.3kW，n=40r/min
型号：SR4430.010
台
3
飞力
铸铁方闸门及手动启闭机
规格：BxH=700×700，明杆式双向受压
型号：SZFZ700×700
台
2
振禹
电动调整堰门及启闭机
规格：3000×600(调整高度)，启闭力T=6.0t，N=2.2kW
型号：SGY3000×600/D
台
1
振禹
手动调整堰门及启闭机
规格：B×H=0.8×1.8m
型号：SGY800×1800
台
1
振禹
回流污泥泵
规格：Q=625m3/h，H=8m，N=22kW
型号：S2.100.200.220.4.58L.S.248.G.N.D.511
台
2
格兰富
剩余污泥泵
规格：Q=70m3/h，H=9m，N=3kW
型号：SL1.80.80.30.4.50D
台
2
格兰富
电动葫芦
起重量1吨，起升高度9m，N=1.5+0.2kW
台
1
中州
二沉池
中心传动单管吸泥机
型号：ZXJ-30-I
规格：φ=30m，H=4.2m
(池边水深)，N=0.37kW
台
1
新之地
污泥调整堰门
规格：B×H=800×800mm
型号：SGY800×800
套
1
振禹
排渣堰门
规格：B×H=500×500mm
套
1
新之地
高效
澄清池
潜水轴流泵
规格：Q=453m3/h，H=4m，P=15kW
型号：KPL.500.11.4.T.50.L.38
台
2
格兰富
混合搅拌器
规格：Φ737mm，H=4.7m，n=79rpm，三层桨，N=2.2kW
型号：SHJ737
台
1
振禹
絮凝搅拌器
规格：Φ1549mm，H=4.7m，n=27rpm，双层桨，N=5.5kW
型号：SXJ1549
台
1
振禹
絮凝导流桶
反应桶Φ=1800mm，H=5.35m
锥形桶底部Φ=2500mm，H=1.3m
套
1
振禹
斜管填料
内切圆80mm，L=1.0m，安装角度60°，斜管面积63.2m2，乙丙共聚材质
项
1
振禹
穿孔集水槽
H×B×L=0.5m×0.2m×4.1m
套
5
振禹
污泥浓缩机
规格：Φ9.7m，线速度1.5m/s，N=1.1KW
型号：SNZ9.7
套
1
振禹
污泥螺杆泵
规格：Q=40m3/h，H=20m，N=7.5kW
型号: C16KC11RMB
套
4
Mono
方形闸门
规格：1000mm×1000mm，明杆式双向受压，P=1.1kW
型号：SZFZ1000×1000
套
2
振禹
潜水泵
规格：Q=10m3/h，H=12m，N=1.1kW
型号：SL1.50.65.11.2.50B
套
2
格兰富
电动葫芦
起重量1吨，起升高度15m，P=3+0.4kW
台
1
中州
电动葫芦
起重量1吨，起升高度12m，P=3+0.4kW
台
2
中州
回转精密过滤池
转盘过滤器
CDC 24 20/18
直径2400mm
套
1
瑞典
诺蒂克
不锈钢可调堰板
L=2700mm图纸上L=2800mm
，B=150mm，厚度2mm
套
1
瑞典
诺蒂克
手动方闸门
规格：DN800×800
型号：SZFZ800×800
套
1
振禹
电动葫芦
2.0T，H=6m，P=3.4 kW
套
1
中州
紫外消毒池
紫外消毒设备
规格：Q=1.5万m3/d；空压机：220V、1.5kW；消毒模块：7排架，8支灯/排架
型号：NLQ-320W
套
1
新大陆
手动渠道闸门
规格：渠宽600mm，渠深1420mm，水深920mm
型号：SZF600×1420
台
1
振禹
手动渠道闸门
渠宽1200mm，渠深2400mm，水深1900mm图纸上渠深2040mm,水深1540mm.

型号：SZF1200×2400
台
1
振禹
电动葫芦
起重量1吨，起升高度3m
台
1
中州
撇水池
悬挂式中心传动浓缩机
规格：φ=8.0m、H=3.5m(池边水深)、P=0.37Kw
型号：SNZ8
套
1
振禹
污泥脱水机房
带式压滤机
B=2.0m，Q=20~50m3/h，N=2.25kW
套
1
振禹
污泥螺杆泵
型号：Q=10~30m3/h，H=30m，N=7.5kW
规格：C16KC11RMB
台
1
Mono
药液螺杆泵
规格：Q=0.2~1.5m3/h，H=30m，N=1.1kW
型号：C23AC81RMA
台
1
Mono
管式静态
混合器
规格：DN100
型号: SGH100
套
1
振禹
清洗泵
规格：Q=18m3/h，H=60m，N=11kW标书上Q=18.6m3/h，H=84m

型号：CR15-6
台
1
格兰富
移动式空压机
规格：Q=0.35m3/min，P=0.8MPa，N=2.2kW
型号：PE30100
台
1
PUMA
PAM自动制备机
规格:Q=4.5m3/h，N=3.73kW标书上N=3.55KW
，配制浓度0.1%，V=4.5m3
型号：SZY4500
套
1
振禹
水平无轴螺旋输送机
规格：φ320，L=13.5m，N=5.5kW
型号：SFLP320×13500
台
1
振禹
倾斜无轴螺旋输送机
规格：φ320，L=6.0m，α=30°，N=2.2kW
型号：SFLX320×6000
台
1
振禹
加药间
隔阂计量泵
规格：Q=102L/h，N=0.25kw，Pnmax=0.7MPa
型号：GM0120PQ1MNN
套
2
米顿罗
总平
潜水排污泵
规格：Q=50m3/h，H=30m，N=7.5kW
型号：DPK.15.100.75.5.1D
台
1
格兰富
成品水箱
规格：V=50m3，不锈钢
套
1
振禹

电气设备
设备编号
设备名称
品牌
设备型号
规格尺寸
单位
数量
LA1
进线柜
广正
GCS
800*1000*2200
台
1
LA2、LA3
赔偿柜
广正
GCS-320Kvar
1000*1000*2200
台
2
LA4
馈线柜
广正
GCS
1000*1000*2200
台
1
LA5
馈线柜
广正
GCS
1000*1000*2200
台
1
LA6
馈线柜
广正
GCS
1000*1000*2200
台
1
LA7
联络柜
广正
GCS
800*1000*2200
台
1
LA8
馈线柜
广正
GCS
1000*1000*2200
台
1
LA9
馈线柜
广正
GCS
1000*1000*2200
台
1

母线槽
瑞鑫

0.4KV,I-LINE 4000A/4P
米
11

连接铜排

TMY-4X[2X(125X10)]
套
1

化验设备
序号
设备名称
品牌
重要型号规格及技术指标
数量
单位
1
采样器
格雷斯普
内置200ml,24个瓶，具冷藏功能，采样精度：±10%，可以自动长期持续采样
2
台
2
灭菌器
上海三申
带超压自泄、自动补水功能，数字液晶显示
1
台
3
BOD分析仪
WTW
带12个感测探头
1
台
4
生化培养箱
WTW
温度在10-40℃范围之间可调，≥80L，内置电源
1
台
5
COD消解器
华晨
采用风冷技术
至少为8位，即可同步处理8个样品，底部为平面
1
台
6
生物显微镜
奥林巴斯
放大倍数 40倍-1000倍，可连接至电脑观测
1
台
7
便携式pH计
佑科
测量范围 ：0.00-14.00PH
1
台
8
电热恒温干燥箱
精宏
控温范围：室温+10-300℃，控温精度：0.1℃
温度波动：±1℃
1
台
9
纯水器
优普
初始电导率≥18MΩ，反渗透脱盐率≥95%
1
台
10
冷藏柜
美菱
尺寸530*585*1720，温度范围0-10℃
3
台
11
超净工作台
苏洁
洁净度：100级@≥0.5um(美联邦209E)
1
台
12
紫外可见分光光度计
佑科
双光束，波长范围190-1000nm；光谱带宽：0.5-5nm，可调，精确度±0.1nm；波长反复性：≤0.1nm
1
台
13
万分之一电子天平
佑科
称量范围：0-200g；精度：0.0001g
1
台
14
往复式振荡器
东鹏
水平式振荡，振幅20mm；采用不锈钢弹簧万用夹具；无极调速，调速范围：0-300rpm
1
台
15
电子台秤
佑科
最大称量：1000g；最小示值：0.02g；防水等级：IP68；具有去皮、自动校正、双重过载保护功能
1
台
16
架盘天平
上海数谊
最大称量 100g ，分度值 0.1g ，标尺最大称量 5g
1
台
17
电加热套
华鲁
规格：3000ml，单联，温度可调
1
台
18
循环水式真空泵
锐创
最大真空度：0.098MPa，抽气量：10L/min，抽气头数：2个
1
台
19
马福炉
全硕
最高温度：≥1000℃，炉膛容积：≥2L，液晶显示PID控温表
1
台
20
电热恒温培养箱
精宏
工作室容积:≥80升，温度范围：5～60℃，温度波动度：≤±0.5℃
1
台

自控系统
调度中心

序号
品名
品牌
型号规格
数量
单位
1
塔式主流计算机
DELL
CPU：英特尔®酷睿™ i7，3.4GHz，四关键八线程，缓存8MB；
2
台
2
液晶显示屏
DELL
24寸 辨别率1920*1080
2
台
3
打印机
HP
A3激光
1
台
4
光纤互换机
CISCO
2光口8RJ45口
1
个
5
光纤熔接

光纤跳线、网线、光纤盒等
1
个
6
UPS不间断电源柜
EAST
C6K 6KVA/1h
1
套
7
声光信号灯柱
天逸
7 声光信号灯柱 一体式，三层红黄绿带蜂鸣器，高亮度LED芯片
控制器具有工业以太网接口
1
套
8
完整开发版组态软件
KingSCADA
KingSCADA 3000点开发版+运行版
1
套
9
运行版组态软件
KingSCADA
KingSCADA 3000点运行版
1
套
10
PLC及触摸屏编程调试

5
套
11
系统组网

1
套
12
上位机数据库及画面组态

1
套
13
计算机操作台

长4米,按实际定做，含大班椅2张
1
套
14
机柜

2米高，19寸原则机柜
1
套
PLC3柜 (DI=111；DO=22；AI=14 ；AO=5；)变配电房氧化沟
序号
品名
品牌
型号规格
数量
单位
1
PLC控制柜
OMRON
2200*800*600（高*宽*厚）成套含底板、电源、CPU(集成以太网接口)、现场总线通讯端口、I/O点数：
DI:111,DO:22,AI:14,AO:5
1
套
2
光纤互换机
CISCO
2光口 6RJ45口
1
个
3
光纤熔接
国内名优
光纤跳线、网线、光纤盒等
1
个
4
UPS
EAST
C6K 6KVA/1h
1
套
PLC5柜 (DI=115；DO=28；AI=24 ；AO=11；)高效澄清池
序号
品名
品牌
型号规格
数量
单位
1
PLC控制柜
OMRON
2200*800*600（高*宽*厚）成套含底板、电源、CPU(集成以太网接口)、现场总线通讯端口、I/O点数：
DI:115,DO:28,AI:24,AO:11
1
套
2
光纤互换机
CISCO
2光口 6RJ45口
1
个
3
光纤熔接
国内名优
光纤跳线、网线、光纤盒等
1
个
4
UPS
EAST
C3K 3KVA/1h
1
套
PLC10柜 (DI=50；DO=24；AI=9；A0=3)脱水机房
序号
品名
品牌
型号规格
数量
单位
1
PLC控制柜
OMRON
2200*800*600（高*宽*厚）成套含底板、电源、CPU(集成以太网接口)、现场总线通讯端口、I/O点数：
DI:50,DO:24,AI:9,AO:3
1
套
2
光纤互换机
CISCO
2光口 6RJ45口
1
个
3
光纤熔接
国内名优
光纤跳线、网线、光纤盒等
1
个
4
UPS
EAST
C3K 3KVA/1h
1
套
PLC13柜 (DI=6；DO=2；AI=8)仪表屋
序号
品名
品牌
型号规格
数量
单位
1
PLC柜含成套
OMROM
800*600*400（高*宽*厚）成套含底板、电源、CPU(集成以太网接口)、现场总线通讯端口、I/O点数：
DI:9,DO:3,AI:8
1
套
2
光纤互换机
CISCO
2光口 6RJ45口
1
个
3
光纤熔接
国内名优
光纤跳线、网线、光纤盒等
1
个
4
UPS
EAST
C3K 3KVA/1h
1
套
其他

1
不锈钢仪表箱
国产
不锈钢定制（含支架，含空开等元件及成套）
17
套
2
数采仪
力合
LH-SF12
1
套
