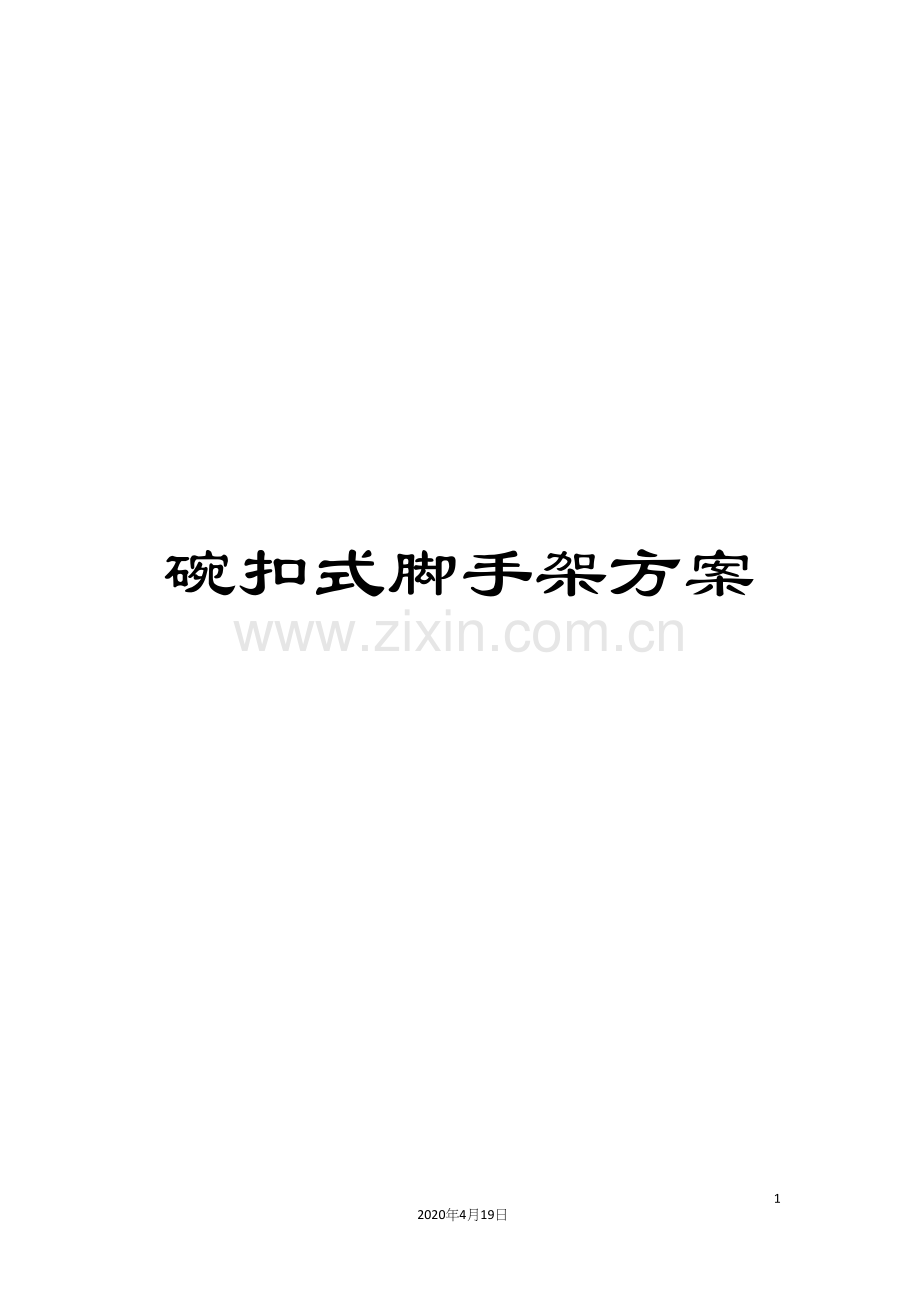

碗扣式脚手架方案.docx

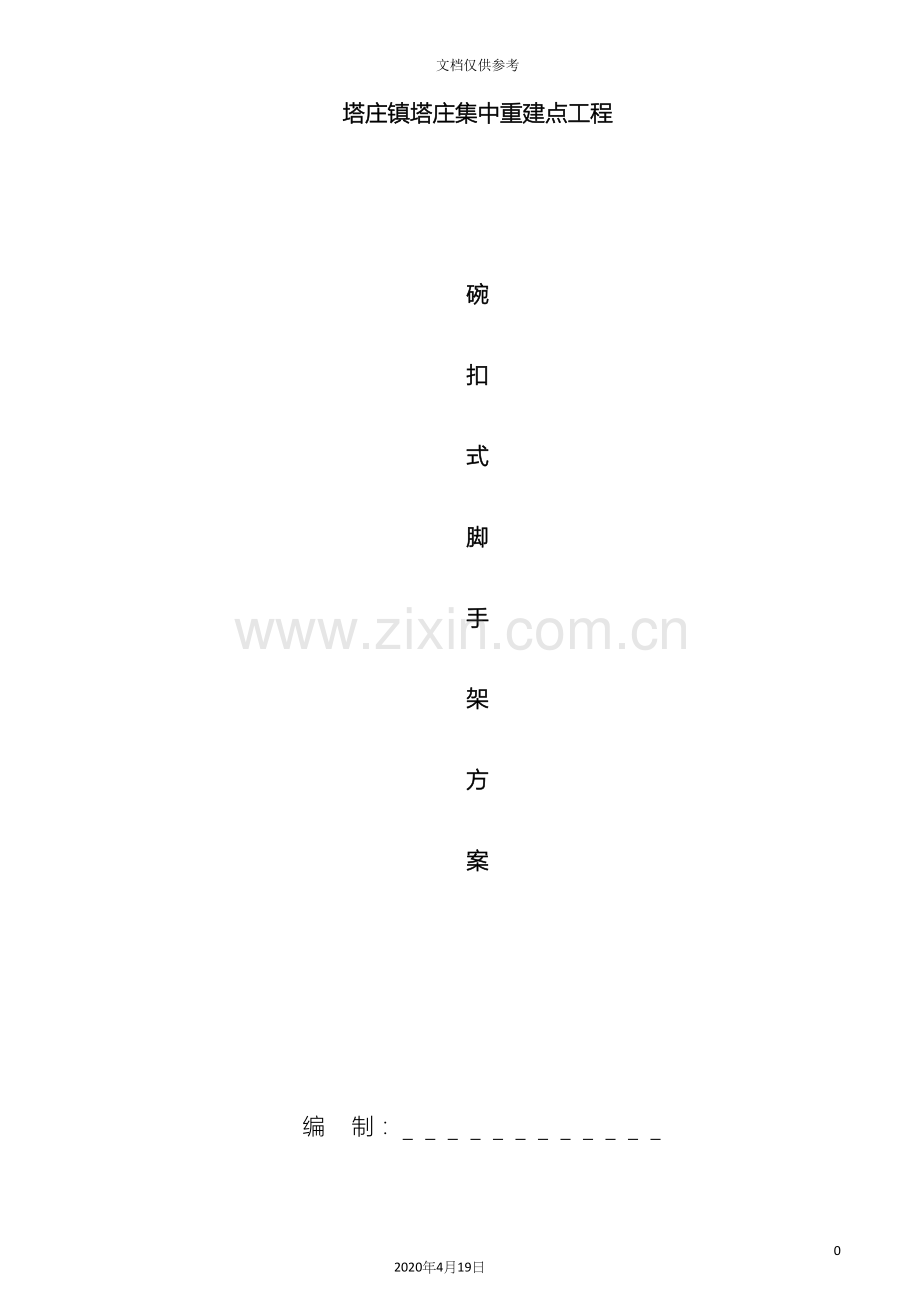

碗扣式脚手架方案162020年4月19日文档仅供参考塔庄镇塔庄集中重建点工程碗扣式脚手架方案编 制：审 核：审 批：中科建设开发总公司福州分公司闽清县塔庄镇坪洋集中重建点项目经理部 9月施工组织设计（施工方案）报审表 工程名称塔庄镇塔庄集中重建点工程施工单位中科建设开发总公司福州分公司编制单位 现报上 碗扣式脚手架施工方案 文件，请予以审查。主 编编制人工程项目部专业分包施工单位（盖章）技术负责人 审核单位总承包单位审核意见：年 月 日 总承包单位 （盖章）审核人审批人审查单位监理审查意见：监理审查结论： 同意实施 修改后报 重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：一、编制依据(1)国家有关建筑施工规范及工程设计施工图(2)工程施工组织设计及进度计划(3)建筑施工安全检查标准JGJ59- (4)建筑施工扣件式钢管脚手架安全技术规范JGJ130- (5)建筑施工碗扣式钢管脚手架技术规范JGJ166- 二、施工准备2.1材料计划根据现场实际情况结合该项目的结构特点，支撑架采用碗扣满堂红钢管支顶，钢管采用4.8壁厚3.5mm的钢管，碗扣式构配件外观质量应符合下列要求：（1） 钢管应平直光滑、无裂纹、无锈蚀、无分层、无结巴、无毛刺等，不得采用横断面接长的钢管。（2） 铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。（3） 冲压件不得有毛刺、裂纹、氧化皮等缺陷。（4） 各焊缝应饱满、焊药应清楚干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷。（5） 构配件防锈漆涂层应均匀，附着应牢固。（6） 立杆的上碗扣应能上下窜动、转动灵活，不得有卡滞现象。（7） 立杆与立杆的连接孔处应能插入10mm连接销。（8）碗扣节点上应安装1到4个横杆时，上碗扣均能锁紧。2.2劳动力计划根据施工需要，需要配备专业架子工人数为12人；2.3作业条件（1）碗扣式钢管支顶在下层混凝土基层面上时，须待下层梁板底板混凝土浇筑后并达到安全强度后才可进行安装，以保证支顶地面能满足承载力要求，防止钢支顶下沉和梁板受到破坏。（2）使用前应检查钢管及扣件的出厂合格证，碗扣式钢管是否存在弯曲、裂缝和锈蚀严重等缺陷，若有则应挑除不用，对于多次重复使用的钢管（包括配件），要认真检查。作业前应在框架小桥底板处拉线以保证对位准确。三、施工工艺模板支架立柱安装前，应根据模板设计的立柱平面布置图，在地面或楼层上作出标志，确定立柱的支设位置，安装应首位立柱拉通线。（1） 梁模板支架采用碗扣式钢管支架，立杆是支架的主要受力杆件，碗扣接头是该系统的核心部件，由上、下碗扣、横杆接头和上碗扣的限位销组成。（2） 支模过程中应遵守安全操作规程,如遇中途停歇,应将就位的支顶、模板联结稳固,不得空架浮搁。拆模间歇时应将松开的部件模板、支撑等搬走,防止坠下伤人。（3）边跨梁模板的横向立杆上方受力点应布置对称、合理，间距应符合设计计算要求。（4）碗扣式钢管支架立柱搭设应竖直，2m高度的垂直允许偏差应小于15mm；扣件锁紧应使用扭力扳手测定螺栓拧紧力矩，扭力矩不应小于45N.m，且不应大于65N.m。（5）在立杆顶部设置支托，顶托伸出长度不大于200mm。其距离支架顶层横杆的高度不宜大于700mm，本设计取700mm；（6）梁、板模板支架的扫地杆距楼地面高度，碗扣式钢管脚手架应不大于350mm。立杆上端包括顶托可调螺杆在内，伸出顶层水平杆长度大于相关规范的规定时，应增设水平杆。（7）梁模板支架立杆横向布置应对称，立杆有1.2 m、1.5m、1.8m三种规格，横杆有0.6m、0.9 m、1.2 m、等三种规格，根据不同的空间尺寸进行选用。本工程设计计算时，立杆间距以1.2m、水平步距1.2米为计算依据。（8）确保立杆的垂直偏差和横杆的水平偏差小于建筑施工碗扣式钢管脚手架安全技术规范JGJ166- 的要求。（9）碗扣的工艺是将上碗扣的缺口对准限位销后，即可将上碗扣向上抬起（沿立杆向上滑动），把横杆接头插入下碗扣圆槽内，随后将上碗扣沿限位销滑下并顺时针旋转以扣紧横杆接头（可使用锤子敲击几下即可达到扣紧要求）。四、技术措施在组架前，由工长向带班人及架子工进行书面交底，挂牌施工，分片包干，责任到人，组架好后由工长和技术质量安全部检查水平、垂直度及组合的脚手架是否牢固稳定，标高是否符合施工设计，合格后方可进行下道工序。五、搭设要求1、搭设脚手架的所需材料进场后，要进行检查验收，合格后，按品种、规格分类堆放整齐平稳。 2、脚手架搭设前，工长按搭设方案中有关搭设要求，向架子工人进行书面的安全技术交底。按预定距离分别划出立杆位置，并沿线撒石灰标记。3、架子搭设工人应持证上岗，保持人员稳定。4、脚手架的搭设作业，要统一指挥，按要求搭设。六、拆除要点1、脚手架拆除前，由工长向拆除工人进行书面安全技术交底。2、拆除前，先清除脚手架上的杂物。3、拆除顺序应遵循先搭后拆，后搭的先拆，从上至下依次拆除。4、 拆除的钢管、扣件、脚手板不得抛扔，应用绳捆、袋装运至地面。七、安全措施1、在架上作业的工人应穿防滑鞋和配挂好安全带。2、架上作业人员应作好分工和配合，传递杆件时应掌握好重心，平稳传递3、对每完成一道工序，要相互询问并确认后才能进行下一道工序。4、作业工人应佩带工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。5、架设材料要随上随用，以免放置不当时掉落。6、每次收工以前，所有上架材料必须全部搭设好，不要留在架子上，而且要形成稳定结构。7、在搭设作业进行中，地面上的配合人员应躲开可能落物的区域。8、现场人员必须戴安全帽。搭设脚手架的操作人员必须持证上岗。9、要服从统一管理，不得自行其是。10、立杆的垂直度要严格控制，立杆的横向支点要保持在同一个水平线上，搭设高度超过2m时，要增加斜支撑或连续支撑。11、脚手架拆除作业的危险性大于搭设作业。在进行拆卸作业前，建立统一指挥并对作业人员进行技术安全交底，以确保拆除作业安全顺利地进行。12、拆架时要先上后下，不准在下部随意拆卸水平杆和斜支撑。在统一指挥下，按照确定的程序拆除作业，注意事项如下：（1）、一定要按照先上后下、先外后里、先架面材料后构架材料、先辅件后结构件的顺序、一件一件的松开联结、取出并随即吊下（或集中到毗邻的未拆的架面上，捆扎后吊下）。 （2）、一定要两人或多人一组进行。拆除水平杆件时，松开联结后，水平托持取下。拆除立杆时，在把稳上端，再松开下端联结取下。（3）、应尽量避免单人进行拆卸作业。单人作业时，极易因把持杆件不稳、失衡而出现事故。（4）、多人或多组进行拆卸作业时，应加强指挥、并相互询问和协调作业步骤，严格禁止不按程序进行的任意拆卸。（13）、拆卸现场作可靠的安全围护，并设专人看管，严禁非施工人员进入拆卸作业区内。（14）、严禁将拆卸下的杆部件和材料向地面抛掷，已吊至地面的架设材料应随时运出拆卸区域，保持现场文明。13、现场检查及监控针对性交底八、碗扣式脚手架计算书8.1计算依据建筑施工碗扣式钢管脚手架安全技术规范(JGJ166- )；建筑结构荷载规范（GB 50009- ）；钢结构设计规范（GB 50017 ）；木结构设计规范（GB 50005 ）。8.2荷载分析根据本桥现框架梁的结构特点，在施工过程中支架系统将涉及到以下荷载形式：(1)q1框架梁钢筋混凝土自重荷载，新浇混凝土密度取2600kg/m3；(2)q2框架梁内模、底模、内模支撑及外模支撑荷载，按均布荷载取q21.0kPa；(3)q3施工人员、施工材料和机具荷载，按均不荷载计算支架立柱及其它承载构件时取1.0kPa；(4)q4振捣混凝土产生的荷载对底板取2.0kPa,对侧板取4.0kPa ；(4)q5新浇混凝土对侧模的压力；(4)q6倾倒混凝土产生的水平荷载，取2.0kPa；(5)q7支架自重，框架小桥满堂碗扣式支架的立杆横向间距立杆纵向间距横杆步距为60cm60cm120cm，故支架自重取2.94kPa自重；（6）q8风荷载。8.3荷载计算模型。碗扣支架加密位置随梁体腹板位置不同位置而移动。本计算书取最不利的结构进行验算,其中自重框架梁边侧最大截面，纵向取1.5m,以集中荷载的方式等效加载于其下相应支架体系的立杆顶端,其中支架体系取最小截面处的支架,模板自重和施工荷载也以等效的集中荷载加于立杆顶端,水平处风荷载则以等效的线荷载加于侧面处的立杆,结合支架体系的自重进行支架稳定验算。8.3.1新浇混凝土及钢筋自重q1计算根据箱涵结构特点，梁截面进行箱涵自重计算，并对其截面下的支架体系进行验算。顶板边侧最大自重：q1=gh=2.69.81.5=38.22kN钢筋混凝土密度，取2.6t/mh截面最大高度8.3.2风荷载计算q8计算 水平风荷载标准值按50年一遇计算,见下式:WK=0.7uzusw0uz风压高度变化系数，参考建筑结构荷载规范表7.2.1得uz=1.38us风荷载脚手架体型系数，查建筑结构荷载规范表6.3.1第36项得：us=1.2w0基本风压，查建筑结构荷载规范附表D.4 ，取n=50时的风压值，即w0=0.5KN/m2故：WK=0.7uzusw0=0.71.381.20.5=0.58KN/m2把风载当成线荷载加载于侧向杆件上,由于纵向的模板与横杆斜杆也受风荷载作用,在这近似取受力面分成两部分,在模板处的立杆取1.2m,在没有模板处立杆取为0.1m,则相应线荷载分别为:q8=WKb=0.581.2=0.696kNq8=WKb=0.580.1=0.058kN8.4碗扣式钢管支架立杆强度及稳定性验算碗扣式钢管支架与支撑和扣件式钢管脚手架与支架一样，同属于杆式结构，以立杆承受竖向荷载作用为主，但碗扣式由于立杆和横杆间为轴心相接，且横杆的“”型插头被立杆的上、下碗扣紧固，对立杆受压后的侧向变形具有较强的约束能力，因而碗扣式钢管架稳定承载能力显著高于扣件架（一般都高出20%以上，甚至超过35%）。本工程现浇框架梁支架立杆强度及稳定性验算，根据建筑施工碗扣式钢管脚手架安全技术规范有关模板支架立杆的强度及稳定性计算公式进行分析计算（碗扣架用钢管规格为483.5mm）8.4.1立杆稳定性验算根据建筑施工碗扣式钢管脚手架安全技术规范第5.3.1-2式,立杆轴向承载力：N=Af压杆稳定系数；A杆件截面面积；f钢材的抗压强度设计值。底腹板处的立杆顶端步距均为120cm，且伸出水平杆部分的长度为30cm，因此立杆的计算长度按下式计算：l0=h+2a=120+230=180cm。根据建筑施工碗扣式钢管脚手架安全技术规范钢管截面特性表（表5.1.7）可知钢管的回转半径i=1.58cm，因此立杆的长细比为：= l0/i=180/1.58=114150，满足压杆稳定.查建筑施工碗扣式钢管脚手架安全技术规范附录E，得压杆稳定系数=0.744，则立杆的承载力为：N=0.7444.89102205=74582.28N=74.6kN。8.4.2 立杆强度校核组合风荷载时，单只立杆轴向力为:P=1.2(Q1+Q2)+0.91.4(Q3+Q4)LxLy+Q5上式中：Q1模板及支撑架自重标准值Q2新浇混凝土及钢筋自重标准值Q3施工人员及设备荷载标准值；Q4浇筑和振捣混凝土时产生的荷载标准值；Q5风荷载产生的轴向力。顶板区:Q1=（q2+q7）A=(1+2.94)1.20.6=2.84kN；Q2=q1A=38.221.20.6= 27.52kN；Q3=q3A=11.20.6=0.72 kN；Q4=q4A=21.20.6= 1.44kN；Q5=q8A=0.6960.61.2=0.51 kN；因此，组合风荷载时底板处立杆最大轴向力为：P=1.2(Q1+Q2)+0.91.4(Q3+Q4)LxLy+Q5=1.2（2.84+27.52）+0.91.4(0.72+1.44)0.61.2+0.51=39.04kN74.6Kn 满足要求，故方案可行。
