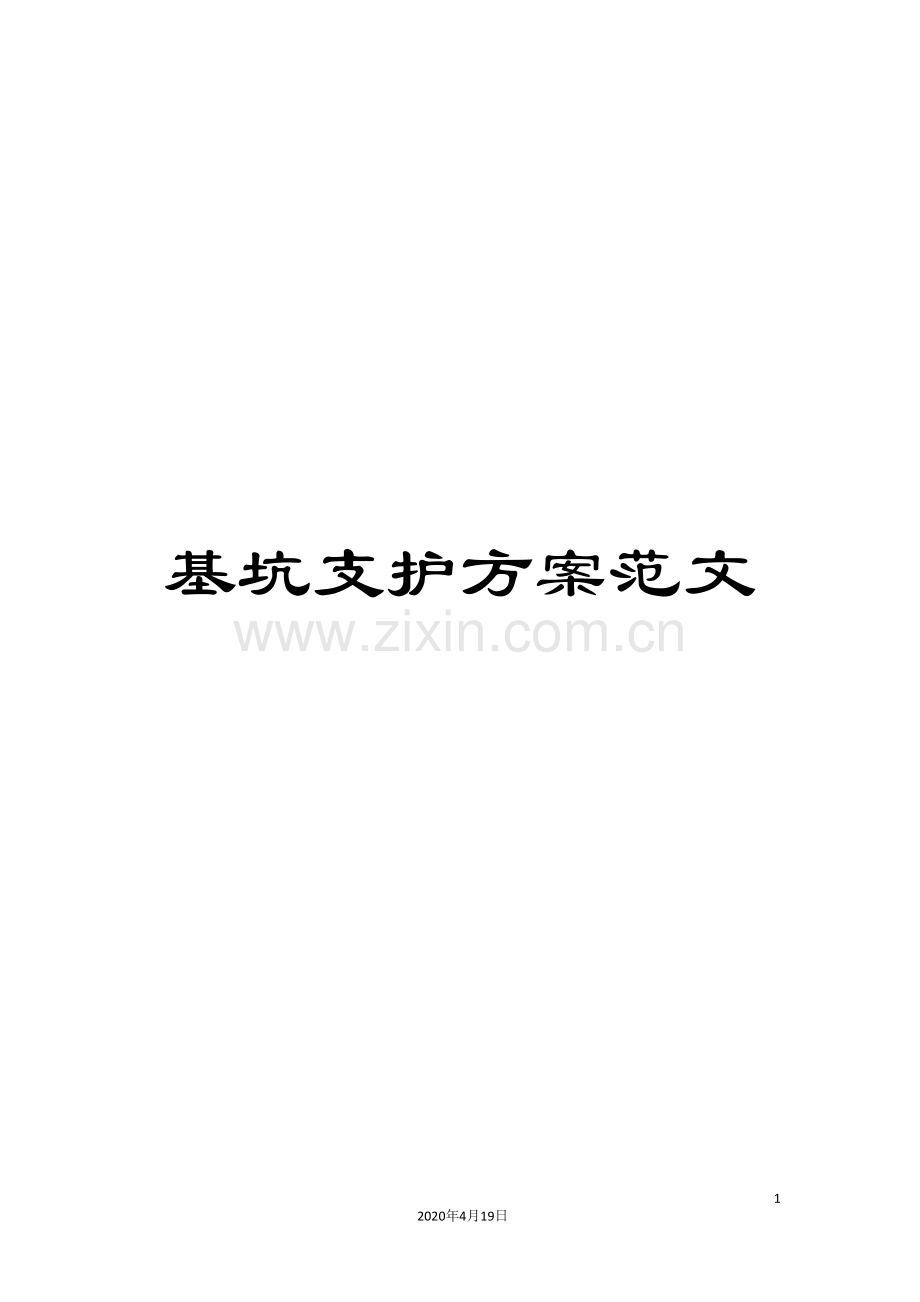

基坑支护方案范文

12
2020年4月19日
文档仅供参考，不当之处，请联系改正。
第一章． 工程简介
一． 工程概况：
陕西高速公路养护技术综合办公楼工程位于西安市东三环与咸宁路东南角。为框架结构，建筑高度36.60m，地下一层，地上九层，建筑面积11670㎡，基坑深6.5米。
二． 工程地质条件详见勘探报告。
第二章．基坑支护设计
基坑支护设计见《基坑支护结构图》
第三章、基坑支护施工
一． 施工方案
边坡采用土钉墙支护，根据西北综合勘探设计研究院通知，基坑深度小于2.5m均不做任何护坡处理。
二． 土钉墙施工
（1） 根据设计要求机械开挖工作面，人工修整坡面，埋设喷射混凝土厚度控制标志。
（2） 钻孔、安设土钉、安装花管、注浆、安装连接件。
（3） 绑扎钢筋网片，喷射混凝土。
（4） 设置坡顶、坡面和坡角的排水系统。
1. 放线：按图纸要求用钢尺确定孔位并做好标记，边坡设计土钉排。土钉上下间距1.6m，左右间距1.8m，加密区左右间距为1.6m，上下间距1.6m。从-4.9m处开始为第一排花管，第二排为18土钉，第三排为花管。
2. 成孔：成孔采用人工洛阳铲成孔。严格控制成孔的位置和角度偏差。成孔倾角偏差控制在±5°内。
3. 土钉、花管加工与花管安装：土钉钢筋长6.0米，花管长6.0m土钉主筋每隔2.0米设置一个Φ6.5钢筋船型中心定位架。土钉施工后，在修整后的坑壁上将编好的钢筋网固定在锚钉上，每隔1.0米设置托垫，防止钢筋网片弯曲。用横拉钢筋固定钢筋网。
在土钉端部经过筋与面层的加强筋及钢筋网连接时，其相互之间应焊牢。销钉筋长度为10㎝，单面焊接。
4. 灌注水泥砂浆：采用水灰比0.45水泥砂浆搅拌机搅拌均匀后，将注浆管插入距孔底250～500㎜，经过浆泵加压，灌入孔底，缓慢拔出注浆管，直至浆体饱满，稍后需补浆1-2次。
5. 喷射混凝土面：喷射80㎜厚的C20混凝土面层，骨料采用碎石粉。喷射采用混凝土喷射机干喷法作业。混凝土施工的同时，应在坡顶及坡角采取必要的排水措施，如发现异常情况及时通知设计人员。
喷射混凝土的喷射顺序自下而上，喷头与喷面距离控制在0.6-1.0m范围内，射流方向垂直与喷射面，在钢筋部位，应先喷填钢筋后方，然后再喷填钢筋前方，防止在钢筋背面出现空隙。
三． 施工设备配置
根据本工程的施工工艺，场地主要情况，主要设备配置如下：
1）砂浆搅拌机 一台 2）注浆泵 一台
3）砼喷射机 一台 4）喷枪头 二台
5）空压机 一台 6）电焊机 一台
7）切割机 一台 8）洛阳铲 四把
第四章、 施工质量保证措施
一．土钉施工允许偏差：
（1）孔深允许偏差 ±50㎜
（2）孔径允许偏差 ±5㎜
（3）孔距允许偏差 ±100㎜
（4）成孔倾角偏差 ±1°
二．喷射混凝土作业应符合下列规定：
（1）喷射作业分段进行，同一分段喷射顺序应自下而上，一次喷射厚度不宜小于40㎜。
（2）喷射混凝土时，喷头与受喷面应保持垂直，距离宜为0.6～1.0m。
（3）喷射混凝土终凝4h后，应喷水养护。
三．喷射混凝土面层中的钢筋网铺设应符合下列规定：
（1）钢筋网应在喷射一层混凝土后铺设，钢筋保护层厚度不宜小于20㎜；
（2）钢筋网与土钉应连接牢固。
四．土钉注浆材料应符合下列规定：
（1）注浆材料选用水泥砂浆；水泥砂浆水灰比宜0.45；
（2）水泥砂浆应拌和均匀，随拌随用，一次拌合的水泥砂浆应在初凝前用完。
五．注浆作业应符合以下规定：
（1）注浆前应将孔内残留或松动的杂土清除干净；注浆开始或中途停止超过30min时，应用水或稀水泥砂浆润滑注浆泵及其管路；
（2）注浆时，注浆管应插至距孔底250-500㎜处，孔口部位宜设置止浆塞及排气管；
（3）土钉钢筋应设置定位支架。
六．土钉墙应按下列规定进行质量检测：
墙面喷射混凝土厚度采用钻孔检测，钻孔数宜每100㎡墙面积一组，每组不少于3点。
第五章、施工技术措施
1. 土钉支护工作应该按设计规定的分层开挖深度进行作业，在完成上层作业埋设土钉于喷射混凝土前，不得进行下一层的开挖。
2. 当用机械进行土方作业时，严禁边壁出现超挖或造成边壁土体松动，容许边壁采用小型机具或洛阳铲进行削坡，以保证边坡平整度复核规范要求的坡度。
3. 为防止基坑边坡的裸露土体发生坍塌，对于易塌的土体可采用以下措施：
（1）待固结以后再进行钻孔对修整厚的边壁立即喷上一层薄的砂浆或混凝土。
（2）再水平方向上分段间隔开挖。
（3）先将作业深度上的边壁做成斜坡，待钻孔并设置土钉后灌浆。
4.基坑四周支护范围内的地表应加以修整，构筑排水沟和水泥砂浆面层，防止地表水向下渗漏。
5.土钉成孔前，应按照设计要求出孔位做好标示和编号。成孔过程中有障碍需调整孔位时，不得影响支护安全。
6.钻孔后应进行清孔检查，对孔中出现局部渗水坍孔或掉落松土应及时清理孔，处理后应及时按设土钉钢筋并注浆。
7.在成孔过程中如有孔位偏移、坍塌，应进行注浆再重新打孔。
第六章、过程检测
基坑边坡在开挖至回填完成期间，由于土的力学性质发生变化，基坑边坡会发生一些有规律的变化，如遇特殊情况也可能发生边坡坍塌滑等以外情况，为及时发现边坡的变化，保证施工期间不受损失或将损失减少到最低程度，应对边坡进行水平位移检测。
第七章、施工组织管理
一． 组织设置如下：
工程项目部
安 全 组
后 勤 组
工程技术组
编制钢筋班

成 孔 班

注 浆 班

喷 射 班

土钉制作班

电 机 班

后勤保障班

二． 工程管理人员：
1. 项目经理：马志宏 负责工作人员的调配管理，对工程质量、进度、投资进行总控制，负责对外联系、协调对外关系。
2. 施工负责人：付永利 负责各工序的组织、指挥、协调，执行施工规范，落实工艺要求，负责确保工程质量、安全措施的具体落实。
3. 技术负责人：张明芳 负责施工技术指导，解决施工中的技术问题，负责技术会审、技术交底，对工程质量、安全进行监督、检查、验收。
4. 后勤保障组：许卫平 负责施工材料，配件的采购、供应和保管，负责机械设备的维修、保养和保管，负责生活保障服务，负责施工现场保卫及安全、负责财物管理。
第八章、 安全文明保证措施
一． 安全施工措施
1.建立安全管理体系。成立以项目经理为组长，各级班组长负责人，专职安全员参加的项目安全管理机构，健全各项安全制度，进行施工全过程动态安全管理。
2.贯彻“安全第一，预防为主”的方针。
3.上岗之前，对施工人员进行安全教育，安全技能训练，制定有效的防止不安全行为的措施。
4.严格遵守施工操作规程和施工工艺要求，严禁违章施工。
5.进入施工场地必须佩戴安全帽，高空作业须系安全带。
6.不准向基坑内投掷任何物品。
7.用电安全
（1） 现场配备专业电工，并持证上岗。
（2） 施工中一切用电必须由专业电工操作。
（3） 各项施工用电线路须经专业人员指定，所用线路的电缆规格与使用功率相匹配。
（4） 所有用电线路使用前一定要检查，杜绝漏电作业。
（5） 调配电箱，各项用电须从配电箱引出，并配有防雨设施。
（6） 夜间施工均要设置适当的照明设施，线路宜架空。
8.机械设备安全使用
（1）要定期对机械设备进行检查，并及时保养修理。
（2）机械设备的安全装置必须处于良好状态，对暴露的转动系统或易于造成伤亡事故的突出部分需设防护罩。
（3）地面人员以及机械操作人员必须服从统一指挥。
（4）所有施工机械禁止超负荷运转，吊机使用要平稳，严禁斜位硬拖使用。
（5）严禁机械设备带病作业，特别对于钻机要重点保护，保证正常运转要求。
9.安全施工检查制度
施工中由专职安全员每天进行安全检查，经理部每周定期进行安全大检查。对发现的不安全隐患，随时整改消除。
二． 文明施工措施
1. 施工现场场地平整，道路坚实畅通，施工完后及时清除积土和多余砼。
2. 施工现场临时水、电要有专人管理，不得长流水、长明灯。
3. 施工现场的临时设施，包括办公、居住用房、料场，临时上下水管道以及照明、动力线路，要严格遵循有关规定及施工设计确定的施工平面布置，搭设整齐。
4. 操作地点的周围必须清洁整齐，做到工程完脚下清、工程结束场地清。施工过程中抛洒在路上的砼及时清理。
5. 施工现场不准堆垃圾及废弃物，在适当地点设置临时堆放点，并定期外运清运渣土垃圾及流体物品，要采取遮盖防漏措施。
6. 施工人员着装干净、整齐，严禁穿拖鞋、凉鞋，严禁酒后进入现场。
7. 清理机械排出的污水要有排水措施，不得随地流淌。
8. 所有机械必须根据机械的性能，按时定期检修、保养，并记录备案。
第九章、 工程竣工验收
土钉支护的施工过程中，要准备以下资料，以备竣工验收：
1. 施工记录和竣工图；
2. 原材料出厂合格证、材料检测报告；
3. 砼试块抗压强度试验报告；
4. 隐蔽工程施工记录和确认签字记录。

陕西高速公路养护技术综合楼
基坑支护施工方案

编 制 人：

审 核 人：

审 批 人：

陕西综勘岩土基础工程有限公司
二OO九年十月
