施工方案

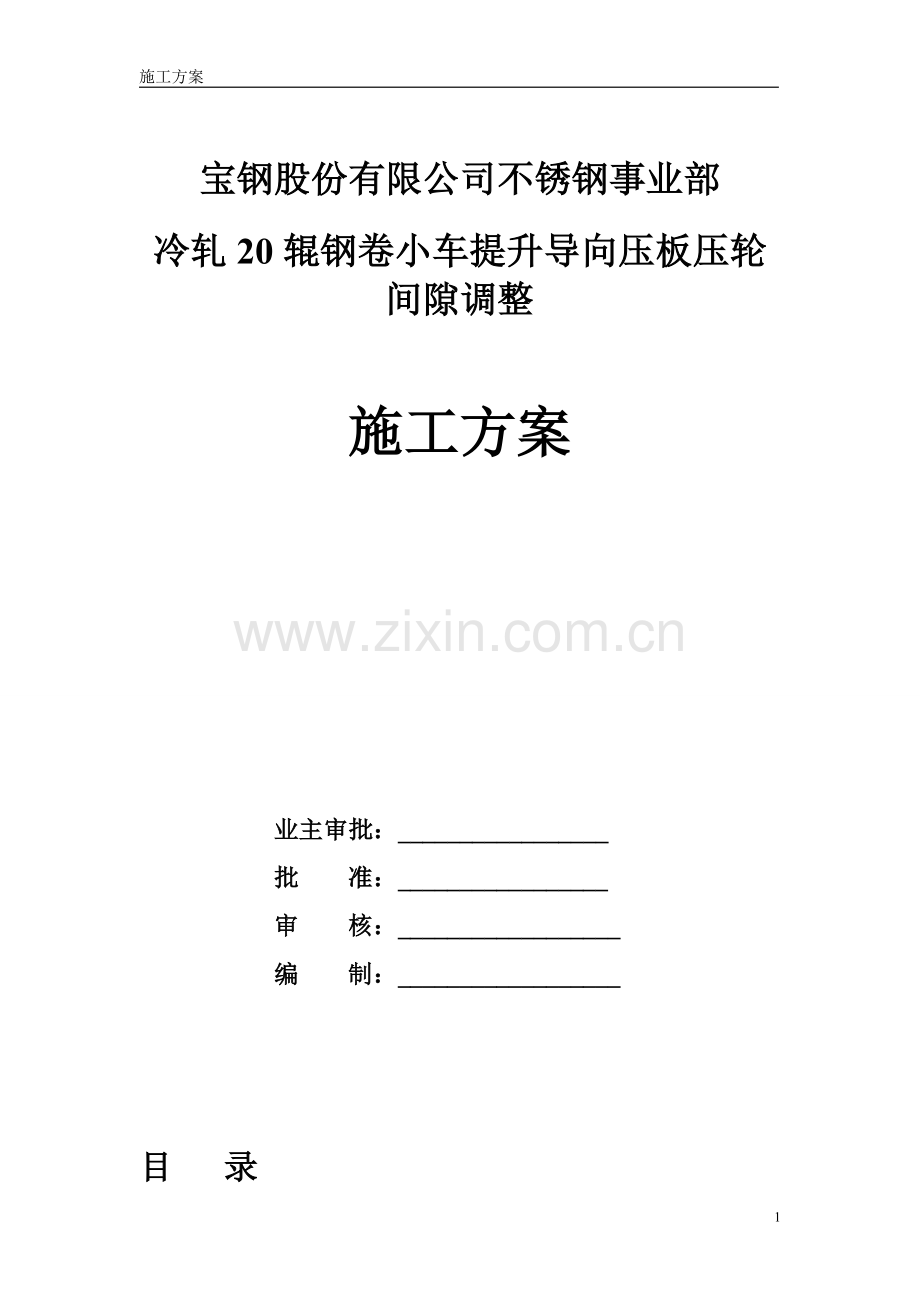

宝钢股份有限公司不锈钢事业部
冷轧20辊钢卷小车提升导向压板压轮间隙调整

施工方案

业主审批：_________________
批 准：_________________
审 核：__________________
编 制：__________________

目 录
一、编制依据—--——-—--—---—-—--——-————-—————-—-—-———-—--—-———------—--——-—---———-3
二、工程概况及工程特点--——-—-—-—--——————--————-—-—----—-———--—-—--————--———3
三、施工组织体系—————-——-————---—--—-—--—-——-——-————-—--—————--——-——--—---——-—4
四、施工流程-—--—--—-—----—--——————-—--———--————--———---———-——————--———-—————--—4
五、施工方法--—---——------——---—---—--——------————--——-———--————---—----————---—5
六、施工劳动力组织-----—-—-—--—-—-——-———-—--———-——-———--—--—--—-—-——----———— 9
七、施工设备及工机具----——-—---—-——-—--——---—-——---———-——————-—----—---—----9
八、施工消耗材料--—-—-—-—-—---——-—-—————-—--——-—-———----—--—-—--—-——--—--——-—-9
九、施工安全保证措施—----———--——--——--————--—-—————-—-—-----———-—-----—-——10
十、施工质量保证措施-——--—-——-———-———-----—--——---——-——--——--———--—————---10
附表：施工进度计划表---——-———————-———--——--———-----—————————-----——-—--—-—10

一、 编制依据
1. 《轧机机械设备工程安装验收规范》(GB50386-2006）；
2. 分公司承担类似工程的相关施工经验。
二、 工程概况及工程特点
1. 本项目工程概况
根据不锈钢事业部冷轧厂计划对二十辊10月17日进行为期5天的长定修，按照业主要求对三台钢卷小车提升导向压板压轮间隙进行测量调整(每台车共16个轮子）。
我方经过现场勘查及参阅相关图纸，制定此施工方案。
测量点

设备示意图如下：
2. 工程量如下：
1.1 钢卷小车要测辊轮上面的东西拆除 3台
1.2 间隙测量点 48个
3. 施工特点
3.1 施工需要行车配合；
3。2 吊装作业频繁；
3。3 作业空间狭小；
3.4 整个作业过程要求精密.
施工责任人： 吉红骏
13761619250
三、 施工组织体系
主任工程师：曾宁
13918633528

技术管理：罗四刚
13917316180
综合内勤：王晓燕
15821398393

安全管理：穆天朋
13788981775
生产管理：胡赛明
13636632542

现场负责人：
王贵斌 13788981553
杨 涛 13482781919

检修班组：周刚
13916727905

四、 施工准备
1. 组织施工人员与点检方了解施工技术质量要求、施工内容、施工重点及施工时间节点，让施工人员了解本项目的施工工艺、安全及质量控制点等内容；
2. 对施工人员进行安全交底及危险预知工作，办理好开工手续；
3. 按照工艺、质量要求,编制切实可行的计划下达班组层层落实;
4. 更换备件外形尺寸关键传动部件确认工作；
5. 可能会涉及夜间作业，对使用照明设施及线路应提前准备;
6. 办好施工手续，填写安全预知卡、安全确认书、安全交底卡。
五、 施工方法
5。1施工工艺流程

5.2施工流程
1) 人员、工具进厂,提前对备件安装尺寸进行确认；
2) 三方确认停电挂牌。对参与拆除检修人员进行安全条例教育，与甲方点检三方确认停机，停电、挂牌、设定检修区域范围安全警界线不得超越。注意：施工前为了设备便于拆除安装，停电之前应将小车停至吊装口，停电后搭设脚手架（联系业主）至施工平台面，便于施工人员作业.
吊装口

3) 将小车开到吊装口位置。

4) 提升导向压板压轮间隙调整(每台车共16个轮子）要点.
Ø 提升导向压板压轮间压紧量≤0.1
测量数据

；
Ø 小车找水平；
Ø 空间狭小。
5) 测量方式如下
a) 小车找水平；
b) 利用塞尺量出数据并做好记录；
c) 根据测量间隙加减垫片进行调节；
6) 回装时进行清灰，确保安装面清洁。
7) 电气设备安装及调试要点.
小车液压马达接线和编码器接近开关等实施保护性拆除，拆接线时要注意“谁拆谁装”的原则;
Ø 检查电机接线应与端子标号一致,端子板应完整，电机内部连线不得触及转动部分.；
Ø 端子箱安装必须按照规范要求进行,确保线路及无错位、无松动；
Ø 检查控制系统接线及配置是正确，线头是否有松动，接地是否良好，按要求整定各保护装置的参数。
8) 调试。当各个条件均已完善时方可进行联动调试，确保设备的正常运转，并做好试运转记录。
9) 三方摘牌,做好“6s” 工作.
六、 施工劳动力组织
本次施工总工期需要施工时间为60h，工作时间16h，一个班12人；根据业主备件储备情况,故分为三个阶段，每个阶段更换三根。
序号
工种
人数
工作内容
备 注
1
作业长
1
施工指挥兼安全管理

4
钳工
6
拆装作业

5
起重
2
吊装作业

6
电工
2
拖链拆线及装线

7
焊工
2
电焊作业

共投入施工人员12人，管理人员１人。
七、 施工设备及工机具
序 号
名 称
型号/规格
单 位
数 量
备 注
1
内六角
12—19
套
2

2
气割

套
1

3
倒链
2t
台
2

4
倒链
1t
台
2

5
钢丝绳
4分
根
4

6
手锤
2p
把
1

7
塞尺

把
1

8
撬棒

把
2

９
打击板手
22—55
套
2

10
千斤顶
36T
件
2

11
电工工具

套
6

12
万用表
数字
块
2

13
铜棒

根
2

14
开口扳手
12-19
套
2

15
水平仪

台
1

八、 施工消耗材料
序 号
名 称
型号/规格
单 位
数 量
备 注
1
氧气

瓶
2

2
乙炔

瓶
2

3
石笔

盒
1

4
角布

Kg
20

九、 施工安全保证措施
开工前进行安全技术交底，让全体施工人员清楚施工内容、施工环境及注意事项，并向点检了解设备情况。
1) 加强安全管理工作，所有施工人员必须持证上岗。高空作业必须经过体检，身体合格者方可登高作业;
2) 高空作业要系好安全带，工器具采取防坠落措施,不用时随手放入工具袋内；
3) 施工现场严禁吸烟；
4) 吊装设备要遵守“十不吊”；
5) 施工区域设置安全警示标志,并由专人看管，无关人员严禁进入;
6) 电气设备在外壳座采取接零或接地。
7) 交叉作业中注意高空落物伤人；夜间作业要设足够的照明;
8) 气割时氧气瓶、乙炔瓶水平间距要保证5米以上，并与动火点距离10M以上；
9) 动火要办动火证,专人监护，配备灭火器。
十、 施工质量保证措施
1. 加强对全员质量意识教育,坚持把质量放在施工过程的重点；
2. 认真落实各级质量责任制，使该项目的各道工序的质量自始至终得到有效控制。
3. 做好技术交底工作,把技术标准传达到每个施工人员。加强班组自检和质量专检,做好质检记录，充分发挥质量专检人员的预防和把关作用.
4. 严格做好施工工程中的过程监控工作，对关键项目,关键步序需严格把好质量关。
5. 开工之前应认真同业主人员进行交流。虚心接受不锈钢炼钢厂的监督和指导；对施工中出现的质量问题或质量事故,应及时如实上报，制定纠正措施，认真整改，直至达到质量标准。
附表:施工进度计划表
