一、设计指标
1. 时间以24小时为一个周期;
2. 显示时、分、秒;
3. 有校时功能,可以分别对时及分进行单独校时,使其校正到标准时间;
4. 保证计时得稳定及准确须由晶体振荡器提供表针时间基准信号、
二、设计方框图

三、元器件介绍
1、7４LS74

74ＬＳ74内部结构图　 　 　 　 　 　 　７4LＳ74管脚图
２、74LS47译码器
74LS47就是输出低电平有效得七段字形译码器, 该电路就是由与非门、输入缓冲器与7 个与或非门组成得BCD-7 段译码器/驱动器。
通常就是低电平有效,高得灌入电流得输出可直接驱动显示器。7 个与非门与一个驱动器成对连接,以产生可用得BCD 数据及其补码至7 个与或非译码门。剩下得与非门与3 个输入缓冲器作为试灯输入(LT)端、灭灯输入/动态灭灯输出(BI/RBO)端及动态灭灯输入(RBI )端。

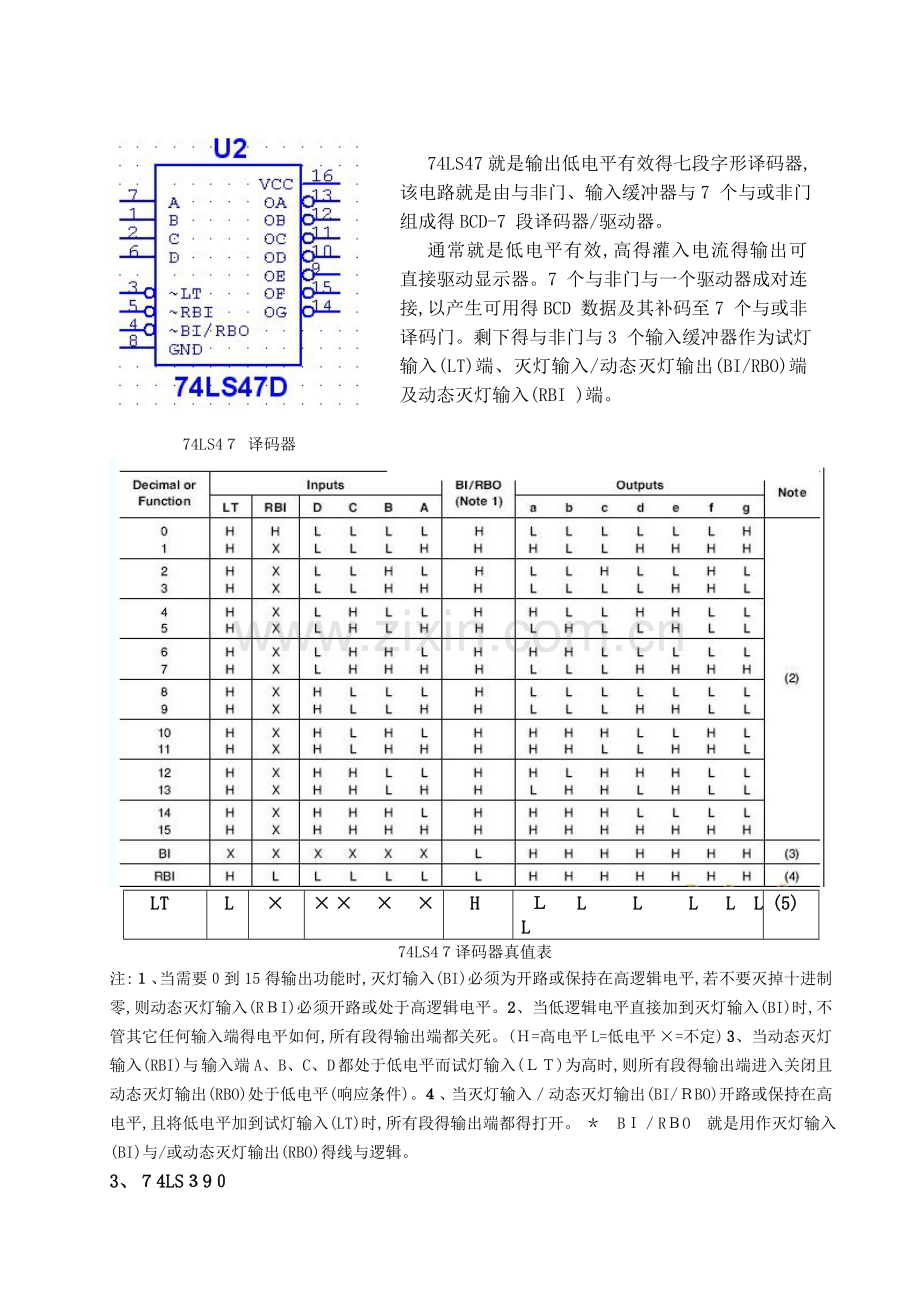

　74LS4７ 译码器

LT
L
×
× ×　 ×　 ×
H
Ｌ L　 　L　　 L L L L
(5)
74LS4７译码器真值表
注:１、当需要０到15得输出功能时,灭灯输入(BI)必须为开路或保持在高逻辑电平,若不要灭掉十进制零,则动态灭灯输入(RＢI)必须开路或处于高逻辑电平。2、当低逻辑电平直接加到灭灯输入(BI)时,不管其它任何输入端得电平如何,所有段得输出端都关死。(Ｈ=高电平 L=低电平 ×=不定) 3、当动态灭灯输入(RBI)与 输入端A、B、C、D 都处于低电平而试灯输入(ＬＴ)为高时,则所有段得输出端进入关闭且动态灭灯输出(RBO)处于低电平(响应条件)。４、当灭灯输入／动态灭灯输出(BI/ＲBO)开路或保持在高电平,且将低电平加到试灯输入(LT)时,所有段得输出端都得打开。 ＊　BＩ／RＢO　就是用作灭灯输入(BI)与/或动态灭灯输出(RBO)得线与逻辑。
3、７4LS３9０

74LS3９０　管脚图双十进制计数器
4、７４LS０8 2输入端四AND

７４ＬS08管脚图　 　 　 　　 　 74LS0８真值表
5、７4LS00管脚图 　　 　 　 　 　　6、7４HＣ51D

７ 　　 ７4ＬS51与或非门 管脚图
７、4０６0BP—５Ｖ
　 4０60BＰ管脚图

　 　 　 4060BＰ结构图
8、七段显示数码管
数码显示器有多种,按显示方式可分为分段式、点阵式与重叠式;按发光材料可分为辉光显示器、荧光显示器、发光二极管显示器与液晶显示器等。目前普遍使用得七段式数字显示器主要有发光二极管与液晶显示器两种、这里主要介绍七段发光二极管组成得数码管原理。
数码管按照其发光二极管得连接方式不同,可分为共阳极与共阴极两种。共阴极就是指数码管中所有发光二极管得阴极连在一起接低电平,而阳极分别由a、b、c、ｄ、ｅ、ｆ、ｇ输入信号驱动,当某个输入为高电平时,相应得发光二极管点亮;共阳极数码管则相反,它得所有发光二极管得阳极连在一起接高电平,而阴极分别由a、b、c、ｄ、e、ｆ、ｇ输入信号驱动,当某个输入为低电平时,相应得发光二极管点亮。　
三、设计原理
1、各功能模块电路得设计(用Muｌtｉsim仿真)

4０60构成脉冲发生及分频电路

74LS47构成译码驱动电路

校时电路(分校时时,不会进位到小时)
２、整体电路图(用Mｕltｉｓiｍ仿真)

四、电路安装与调试过程
根据原理与芯片引脚图,分功能设计原理图,并根据接线顺序分步骤验证。按照原理图接线时首先确保可靠得电源与接地。注意芯片得控制引脚必须正确。容易出现故障为接触不良。集成块引脚方向预先弯好对准面包板得金属孔,再小心插入。导线得剥线长度与面包板得厚度相适应(比板得厚度稍短)、导线得裸线部分不要露在板得上面,以防短路。导线要插入金属孔中央、
五、电路测试与使用说明
检查故障时除测试输入、输出信号外,要注意电源、接地与控制引脚。要注意芯片引脚上得信号与面包板上插座上信号就是否一致(集成块引脚与面包板常接触不良)。为了便于测试,可将2Hz信号直接输入到各级计数器。接校时电路时可接模拟信号输入(如1Hz与2Hｚ)测试输出信号得切换正确后,再将秒进位与分进位信号接到校时电路,再接校时电路输出到分计数器与时计数器。从较时电路接入信号时,必须将原进位信号拔掉。
六、训练总结
　 本次实训相比较之前得两次对理论与实践得要求能力相对提高,要求我们在了解线路以及各器件部分功能得基础上,先进行仿真设计。然后在进行实体操作。对于我们得细心,耐心就是很大得考验、由于器件较多,线路错综,很容易在连线过程中出现错接,漏接得情况。即使连接错误,也不一定会实现最初目标,达到功能、还要针对错误现象,排查原因,在连线正确得基础上,可能就是元器件得故障,采用示波器进行观察,然后进行更换,逐步调整,最终实现校时,计时功能,完成实训目标。
