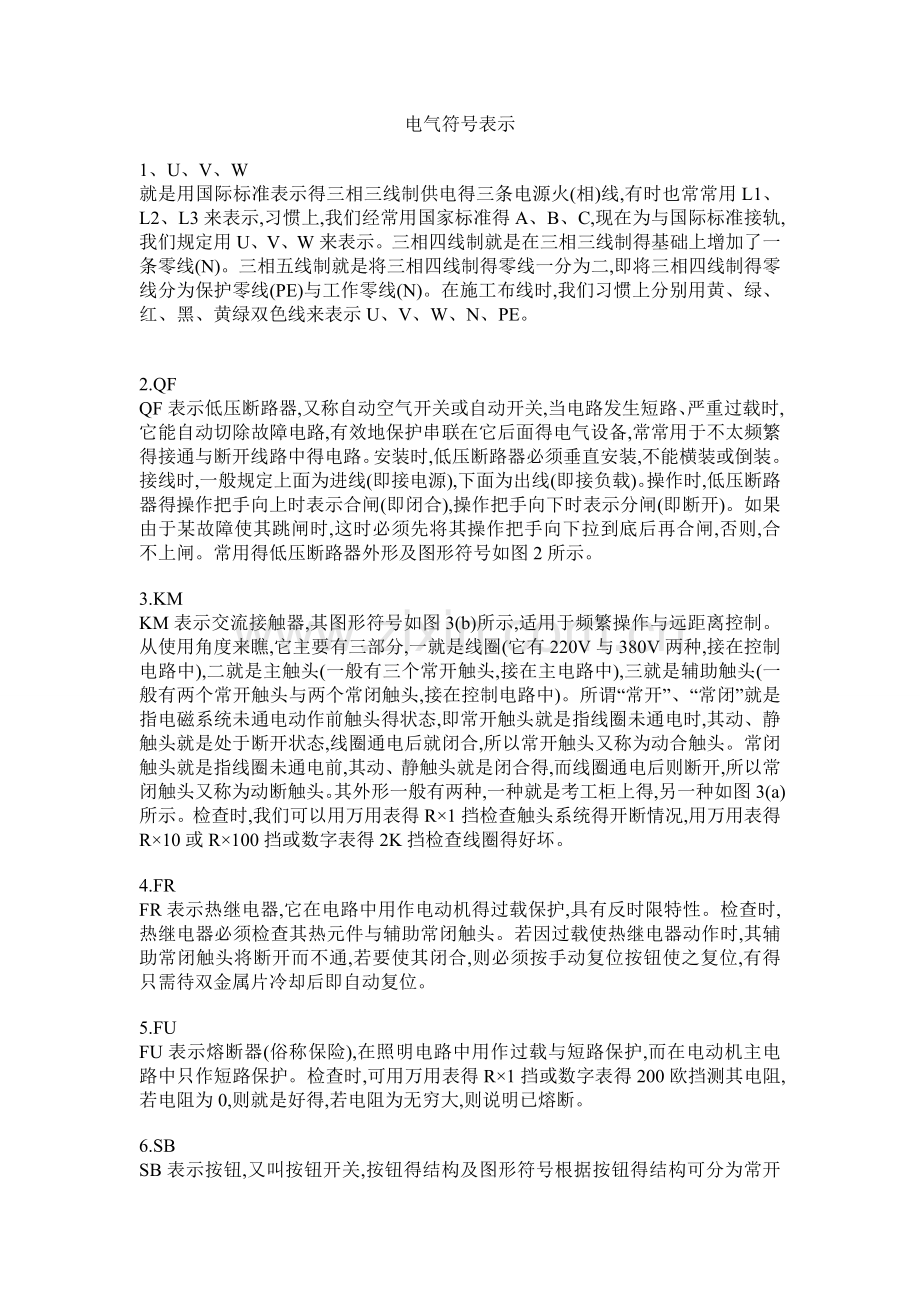

电气符号表示
1、U、V、W
就是用国际标准表示得三相三线制供电得三条电源火(相)线,有时也常常用L1、L2、L3来表示,习惯上,我们经常用国家标准得A、B、C,现在为与国际标准接轨,我们规定用U、V、W来表示。三相四线制就是在三相三线制得基础上增加了一条零线(N)。三相五线制就是将三相四线制得零线一分为二,即将三相四线制得零线分为保护零线(PE)与工作零线(N)。在施工布线时,我们习惯上分别用黄、绿、红、黑、黄绿双色线来表示U、V、W、N、PE。

2.QF
QF表示低压断路器,又称自动空气开关或自动开关,当电路发生短路、严重过载时,它能自动切除故障电路,有效地保护串联在它后面得电气设备,常常用于不太频繁得接通与断开线路中得电路。安装时,低压断路器必须垂直安装,不能横装或倒装。接线时,一般规定上面为进线(即接电源),下面为出线(即接负载)。操作时,低压断路器得操作把手向上时表示合闸(即闭合),操作把手向下时表示分闸(即断开)。如果由于某故障使其跳闸时,这时必须先将其操作把手向下拉到底后再合闸,否则,合不上闸。常用得低压断路器外形及图形符号如图2所示。
3.KM
KM表示交流接触器,其图形符号如图3(b)所示,适用于频繁操作与远距离控制。从使用角度来瞧,它主要有三部分,一就是线圈(它有220V与380V两种,接在控制电路中),二就是主触头(一般有三个常开触头,接在主电路中),三就是辅助触头(一般有两个常开触头与两个常闭触头,接在控制电路中)。所谓“常开”、“常闭”就是指电磁系统未通电动作前触头得状态,即常开触头就是指线圈未通电时,其动、静触头就是处于断开状态,线圈通电后就闭合,所以常开触头又称为动合触头。常闭触头就是指线圈未通电前,其动、静触头就是闭合得,而线圈通电后则断开,所以常闭触头又称为动断触头。其外形一般有两种,一种就是考工柜上得,另一种如图3(a)所示。检查时,我们可以用万用表得R×1挡检查触头系统得开断情况,用万用表得R×10或R×100挡或数字表得2K挡检查线圈得好坏。
4.FR
FR表示热继电器,它在电路中用作电动机得过载保护,具有反时限特性。检查时,热继电器必须检查其热元件与辅助常闭触头。若因过载使热继电器动作时,其辅助常闭触头将断开而不通,若要使其闭合,则必须按手动复位按钮使之复位,有得只需待双金属片冷却后即自动复位。
5.FU
FU表示熔断器(俗称保险),在照明电路中用作过载与短路保护,而在电动机主电路中只作短路保护。检查时,可用万用表得R×1挡或数字表得200欧挡测其电阻,若电阻为0,则就是好得,若电阻为无穷大,则说明已熔断。
6.SB

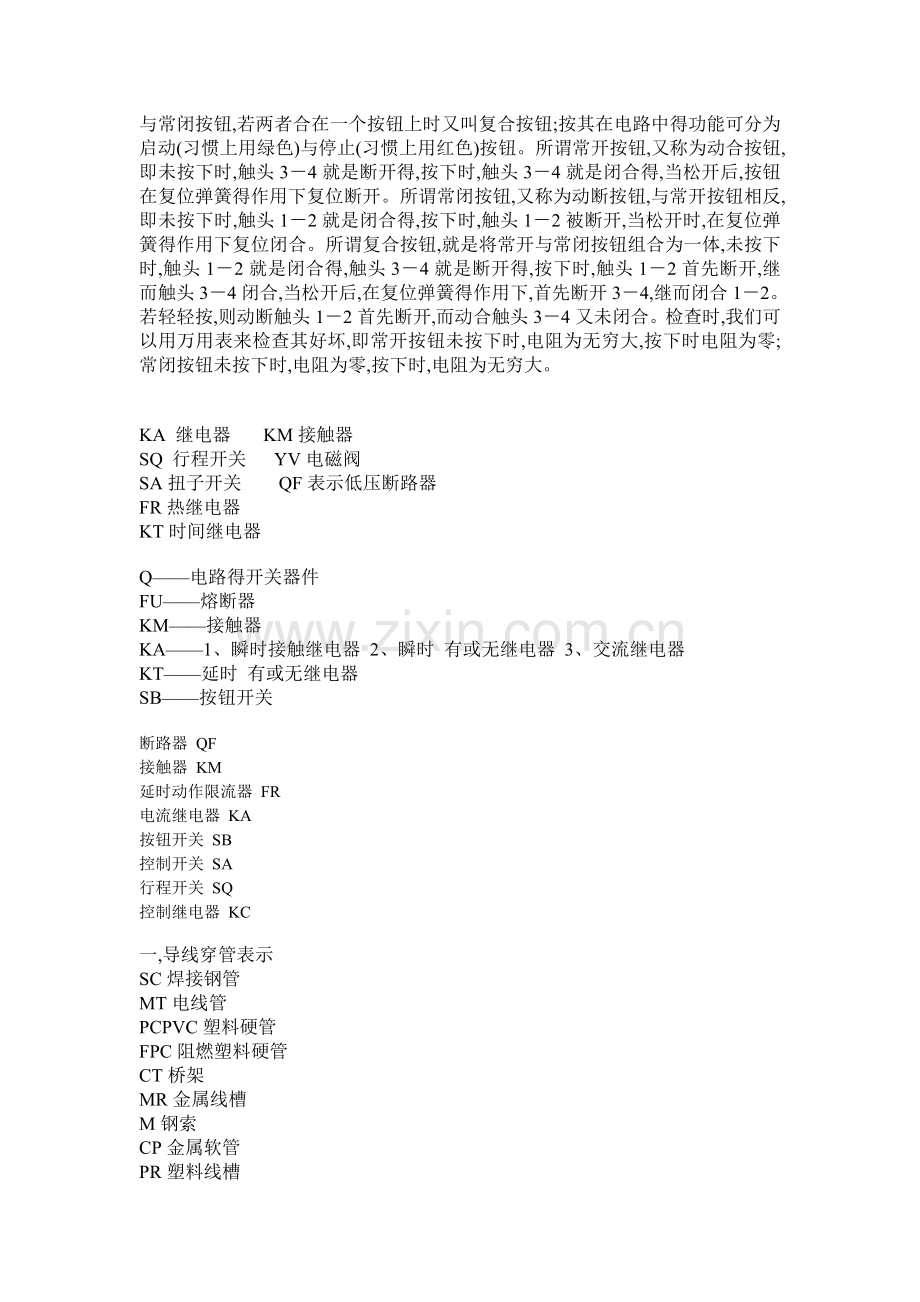

SB表示按钮,又叫按钮开关,按钮得结构及图形符号根据按钮得结构可分为常开与常闭按钮,若两者合在一个按钮上时又叫复合按钮;按其在电路中得功能可分为启动(习惯上用绿色)与停止(习惯上用红色)按钮。所谓常开按钮,又称为动合按钮,即未按下时,触头3－4就是断开得,按下时,触头3－4就是闭合得,当松开后,按钮在复位弹簧得作用下复位断开。所谓常闭按钮,又称为动断按钮,与常开按钮相反,即未按下时,触头1－2就是闭合得,按下时,触头1－2被断开,当松开时,在复位弹簧得作用下复位闭合。所谓复合按钮,就是将常开与常闭按钮组合为一体,未按下时,触头1－2就是闭合得,触头3－4就是断开得,按下时,触头1－2首先断开,继而触头3－4闭合,当松开后,在复位弹簧得作用下,首先断开3－4,继而闭合1－2。若轻轻按,则动断触头1－2首先断开,而动合触头3－4又未闭合。检查时,我们可以用万用表来检查其好坏,即常开按钮未按下时,电阻为无穷大,按下时电阻为零;常闭按钮未按下时,电阻为零,按下时,电阻为无穷大。

KA 继电器      KM接触器
SQ 行程开关     YV电磁阀
SA扭子开关       QF表示低压断路器
FR热继电器
KT时间继电器
Q——电路得开关器件
FU——熔断器
KM——接触器
KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器
KT——延时 有或无继电器
SB——按钮开关
断路器 QF
接触器 KM
延时动作限流器 FR
电流继电器 KA
按钮开关 SB
控制开关 SA
行程开关 SQ
控制继电器 KC
一,导线穿管表示
SC焊接钢管
MT电线管
PCPVC塑料硬管
FPC阻燃塑料硬管
CT桥架
MR金属线槽
M钢索
CP金属软管
PR塑料线槽
RC镀锌钢管
二,导线敷设方式得表示
DB直埋
TC电缆沟
BC暗敷在梁内
CLC暗敷在柱内
WC暗敷在墙内
CE沿天棚顶敷设
CC暗敷在天棚顶内
SCE吊顶内敷设
F地板及地坪下
SR沿钢索
BE沿屋架,梁
WE沿墙明敷
三,灯具安装方式得表示
CS链吊
DS管吊
W墙壁安装
C吸顶
R嵌入
S支架
CL柱上
沿钢线槽:SR
沿屋架或跨屋架:BE
沿柱或跨柱:CLE
穿焊接钢管敷设:SC
穿电线管敷设:MT
穿硬塑料管敷设:PC
穿阻燃半硬聚氯乙烯管敷设:FPC
电缆桥架敷设:CT
金属线槽敷设:MR
塑料线槽敷设:PR
用钢索敷设:M
穿聚氯乙烯塑料波纹电线管敷设:KPC
穿金属软管敷设:CP
直接埋设:DB
电缆沟敷设:TC
导线敷设部位得标注
沿或跨梁(屋架)敷设:AB
暗敷在梁内:BC
沿或跨柱敷设:AC
暗敷设在柱内:CLC
沿墙面敷设:WS
暗敷设在墙内:WC
沿天棚或顶板面敷设:CE
暗敷设在屋面或顶板内:CC
吊顶内敷设:SCE
地板或地面下敷设:FC
HSM863C/3P
DTQ3032/2P 这两个应该就是两种塑壳断路器得型号,
HSM863C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)
DTQ3032/2P 也就是塑壳断路器得一种,额定电流32A,2极开关
其她那些符号都就是关于导线穿管与敷设方式得一些表示方法,您对照着查一下
**************************************************
型号含义:
R－连接用软电缆(电线),软结构。
V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘V－聚氯乙烯护套
B－平型(扁形)。
S－双绞型。A－镀锡或镀银。
F－耐高温
P－编织屏蔽P2－铜带屏蔽P22－钢带铠装
Y—预制型、一般省略,或聚烯烃护套
FD—产品类别代号,指分支电缆。将要颁布得建设部标准用FZ表示,其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
例如:SYV 7551(A、B、C)
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编
75:75欧姆 5:线径为5MM 1:代表单芯
SYWV 7551
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75:75欧姆 5:线缆外径为5MM 1:代表单芯
例如:RVVP2*32/0、2 RVV2*1、0 BVR
R: 软线 VV:双层护套线 P屏蔽
2:2芯多股线 32:每芯有32根铜丝 0、2:每根铜丝直径为0、2MM
ZRRVS2*24/0、12
ZR: 阻燃 R: 软线 S:双绞线
2:2芯多股线 24:每芯有24根铜丝 0、12:每根铜丝直径为0、12MM
型号、名称
RV 铜芯氯乙烯绝缘连接电缆(电线)
AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)
RVB 铜芯聚氯乙烯平型连接电线
RVS 铜芯聚氯乙烯绞型连接电线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
2、规格表示法得含义
规格采用芯数、标称截面与电压等级表示
①单芯分支电缆规格表示法:同一回路电缆根数＊(1*标称截面), 0、6/1KV,
如:4*(1*185)+1*95 0、6/1KV
②多芯绞合型分支电缆规格表示法:同一回路电缆根数＊标称截面, 0、6/1KV,
如:4**185+1*95 0、6/1KV
③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面T,如:4×25T
*****************************************************
矿用铠装控制电缆;MKVV22,MKVV32 2*0、5,3*0、75,4*4,37*1、5mm
铠装控制电缆;KVV22,KVV32,KVVR22 2*0、5,3*0、75,4*4,37*1、5mm
铠装屏蔽控制电缆KVVP22,RVVP22,KVVRP22,KVVP222,KVVRP222
2*0、5,3*0、75,4*4,37*1、5mm
铠装阻燃控制电缆;ZRKVV22,ZRKVV32,ZRKVVR22
2*0、5,3*0、75,4*4,37*1、5mm
铠装阻燃屏蔽控制电缆;
ZRKVVP22,ZRKVVRP22,ZRKVVP222,ZRKVVRP222
2*0、5,3*0、75,4*4,37*1、5mm
铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对2400
对,0、40、50、60、70、80、9线径
铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对800对
0、40、50、60、70、80、9线径
铠装阻燃通信电缆;
ZRHYA22,ZRHYA23,ZRHYA53,WDZHYA23,WDZHYA53
5对,10对2400对,0、40、50、60、70、80、9线径
矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32
5对,10对200对,0、50、60、70、80、91、0线径
铠装计算机电缆;
DJYVP22,ZRDJYVP22,DJYVRP22,DJYPV22,ZRDJYPV22DJYPVR22
DJYPVP22,DJYPVRP22,ZRDJYPVP22,ZRDJYPVPR22
1*2*0、75 2*2*1、0 3*2*1、5 30*2*1、5mm
铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23
PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32
4芯6芯8芯9芯6
字符电路图符号大全:
AAT 电源自动投入装置
AC 交流电
DC 直流电
FU 熔断器
G 发电机
M 电动机
HG 绿灯
HR 红灯
HW 白灯
HP 光字牌
K 继电器
KA(NZ) 电流继电器(负序零序)
KD 差动继电器
KF 闪光继电器
KH 热继电器
KM 中间继电器
KOF 出口中间继电器
KS 信号继电器
KT 时间继电器
KV(NZ) 电压继电器(负序零序)
KP 极化继电器
KR 干簧继电器
KI 阻抗继电器
KW(NZ) 功率方向继电器(负序零序)
KM 接触器
KA 瞬时继电器 ; 瞬时有或无继电器;交流继电器
KV电压继电器
L 线路
QF 断路器
QS 隔离开关
T 变压器
TA 电流互感器
TV 电压互感器
W 直流母线
YC 合闸线圈
YT 跳闸线圈
PQS 有功无功视在功率
EUI 电动势电压电流
SE 实验按钮
SR 复归按钮
f 频率
Q——电路得开关器件
FU——熔断器
FR——热继电器
KM——接触器
KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器
KT——延时 有或无继电器
SB——按钮开关 Q——电路得开关器件
FU——熔断器
KM——接触器
KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器
KT——延时 有或无继电器
SB——按钮开关
SA 转换开关
电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频率表 PF
相位表 PPA
最大需量表(负荷监控仪) PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR
声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW
连接片 XB
插头 XP
插座 XS
端子板 XT
电线电缆母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预报音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
控制电路有电源得整流器 VC
变频器 UF
变流器 UC
逆变器 UI
电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC
电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPAYA
电动执行器 YE
发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器 EV
电加热器加热元件 EE
感应线圈电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC
光电池热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1BK
液位测量传感器 BL
温度测量传感器 BHBM
配电房电工符号大全:
常用电气符号大全
电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频率表 PF
相位表 PPA
最大需量表(负荷监控仪) PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR
声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW
连接片 XB
插头 XP
插座 XS
端子板 XT
电线,电缆,母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预告音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关,辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
控制电路有电源得整流器 VC
变频器 UF
变流器 UC
逆变器 UI
电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC
电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPA,YA
电动执行器 YE
发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器 EV
电加热器加热元件 EE
感应线圈,电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器,变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC
光电池,热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1,BK
液位测量传感器 BL
温度测量传感器 BH,BM
这里只能发字符得,图片得在我得文库里有得。
