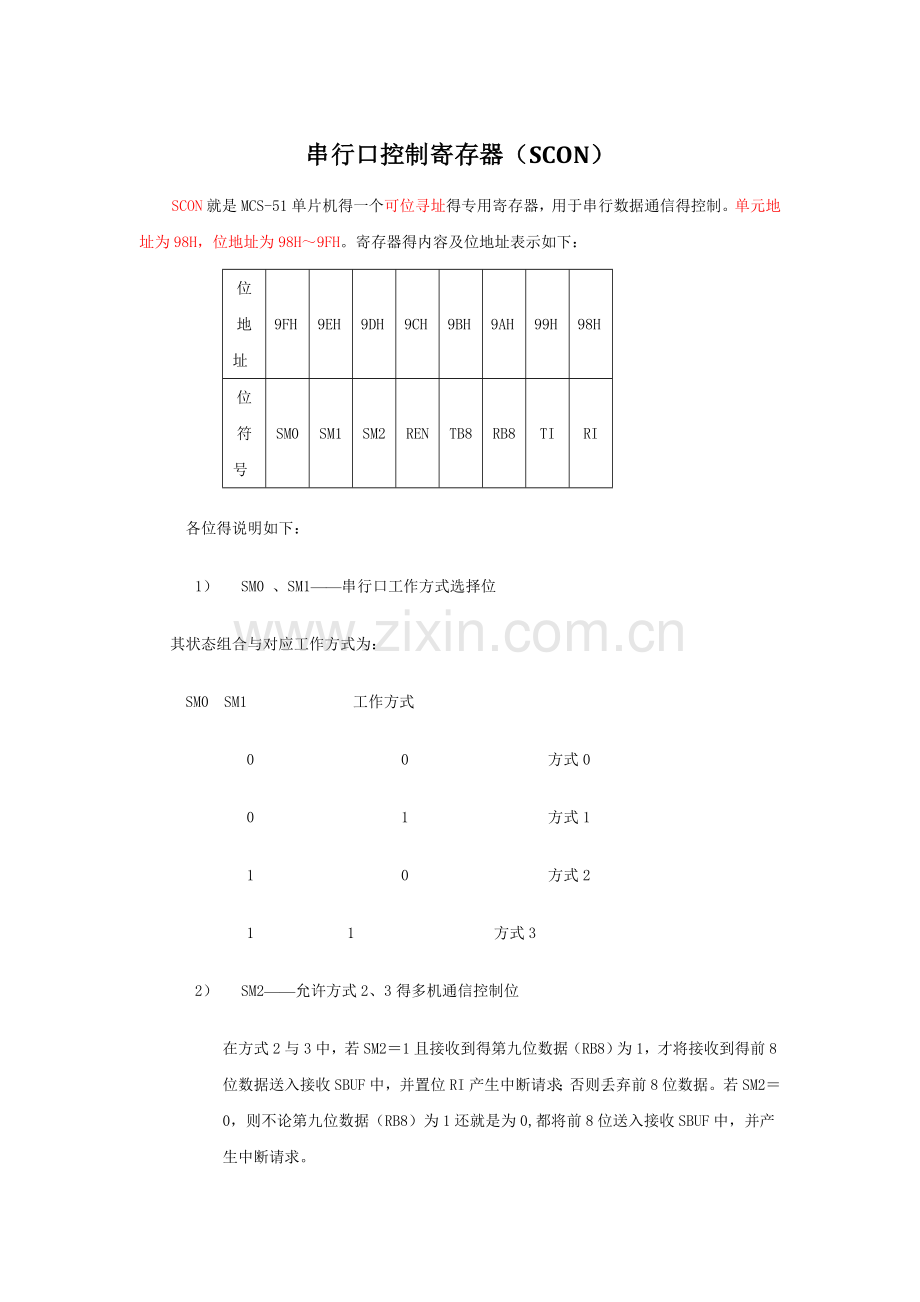

串行口控制寄存器（SCON）
SCON就是MCS-51单片机得一个可位寻址得专用寄存器，用于串行数据通信得控制。单元地址为98H，位地址为98H～9FH。寄存器得内容及位地址表示如下：
位地址
9FH
9EH
9DH
9CH
9BH
9AH
99H
98H
位符号
SM0
SM1
SM2
REN
TB8
RB8
TI
RI
 各位得说明如下：
1）  SM0 、SM1——串行口工作方式选择位
其状态组合与对应工作方式为：
SM0 SM1 工作方式
0          0 方式0
0          1 方式1
1          0 方式2
1 1 方式3
2）  SM2——允许方式2、3得多机通信控制位
在方式2与3中，若SM2＝1且接收到得第九位数据（RB8）为1，才将接收到得前8位数据送入接收SBUF中，并置位RI产生中断请求；否则丢弃前8位数据。若SM2＝0，则不论第九位数据（RB8）为1还就是为0,都将前8位送入接收SBUF中，并产生中断请求。
方式0时，SM2必须置0。
3）  REN——允许接收位
REN＝0 禁止接收数据
REN＝1 允许接收数据
4）  TB8——发送数据位8
在方式2、3时，TB8得内容就是要发送得第9位数据，其值由用户通过软件来设置。
5）  RB8——接收数据位8
在方式2、3时，RB8就是接收得第9位数据。
在方式1时，RB8就是接收得停止位
在方式0时，不使用RB8
6）  TI——发送中断标志位
在方式0时，发送完第8位数据后，该位由硬件置位
在其它方式下，于发送停止位之后，由硬件置位。
因此，TI＝1表示帧发送结束，其状态既可供软件查询使用，也可请求中断。
TI由软件清“0”。
7）  RI——接收中断标志位
在方式0时，接收完第8位数据后，该位由硬件置位。
在其它方式下，于接收到停止位之时，该位由硬件置位。
因此，RI＝1表示帧接收结束，其状态既可供软件查询使用，也可请求中断。
RI由软件清“0”。
SCON：串行口控制寄存器
寄存器地址98H，位寻址9FH～98H。
位地址
9F
9E
9D
9C
9B
9A
99
98
位符号
SM0
SM1
SM2
REN
TB8
RB8
TI
RI
SM0、SM1：串行口工作方式选择位
SM2：多机通信控制位
REN：允许/禁止串行口接收得控制位
TB8：在方式2与方式3中，就是被发送得第9位数据，可根据需要由软件置1或清零，也可以作为奇偶校验位，在方式1中就是停止位。
RB8：在方式2与方式3中，就是被接收得第9位数据（来自第TB8位）；在方式1中，RB8收到得就是停止位，在方式0中不用。
TI——串行口发送中断请求标志位: 当发送完一帧串行数据后，由硬件置1；在转向中断服务程序后，用软件清0。
RI——串行口接收中断请求标志位: 当接收完一帧串行数据后，由硬件置1；在转向中断服务程序后，用软件清0。
51单片机得简介——串行口、SCON
51单片机有一个全双工串行通讯口，它即可作为UART(Universal Asynchronous Receiver/Transmitter)，也可作为一个同步移位寄存器。而且作为UART时，其具有多机通讯能力。
51单片机得串行口由发送控制、接收控制、波特率输入管理与发送/接收缓冲区SBUF（地址为99H）组成。SBUF作为发送与接收缓冲区其实际就是分开得两个器件，数据不会相互覆盖，但在对其寻址时都就是99H，51单片机会根据读或者写指令操作相应得器件。
站在汇编角度来瞧，51单片机得串行口通讯操作体现为累加器Acc（地址E0H）与发送/接收缓冲区SBUF之间得数据传递。当我们要发送数据时，对串行口完成初始化设置后，数据由累加器A传入SBUF，然后在发送控制器得控制下组成帧结构，并自动从TXD端口发出，发送结束后置位TI（TI就是特殊功能寄存器SCON得可独立寻址位，参见SCON介绍），如果要继续发送就在指令中将TI清0。接收数据时，相当于对串口完成初始化设置后，数据由SBUF传入累加器Acc，在置位允许位（即设置SCON得独立寻址位REN为1）后才开始进行串行接收操作，在接收控制器控制下，通过移位寄存器将串行数据输入SBUF，接收结束后将RI（SCON中可独立寻址位）置位，最后将数据送累加器Acc。
  特殊功能寄存器SCON就是串行口控制寄存器，用于存放串行口得控制与状态信息，其地址为98H，具有位寻址功能，其各位得结构如下图所示：

其中各个位得功能及含义如下：
  SM0、SM1：串行口工作方式选择位，其组合含义如下图所示：

SM2：多机通讯控制位。在方式2与方式3中用于多机通讯控制，在方式2、方式3得接收状态中，若SM2=1，当接收到得第9位（同时系统将第9位值赋予RB8）为0时，舍弃接收到得数据，RI置0；若第9位为1时，将接收到得数据送入接收SBUF中，并将RI置1；而对于方式1，接收到有效得停止位时，将RI置1。对于方式0，SM2应该置0。
    REN：允许接收位。REN置1时允许接收数据，REN由指令置位或者复位。
    TB8：第9位发送得数据。多机通讯时（即方式2、方式3）TB8表示主机发送得就是地址还就是数据，TB8=0表示发送得就是数据，TB8=1表示发送得就是地址。TB8由指令置位或者复位。
    RB8：第9位接收得数据。用来存储接收到得第9位数据，用于标明接收到得数据特征或者用于校验。对于方式0，不使用RB8。
    TI：发送中断标志，由硬件设置，由软件清0。方式0串行发送完8位数据后置位，其它方式串行发送停止位后置位。
    RI：接收中断标志，由硬件设置，由软件清0。方式0接收完8位数据后置位，其它方式接收到停止位时置位。
    51单片机借用了PCON得D7位作为串行波特率系数SMOD控制位，PCON不可位寻址，其地址为87H，当SMOD=1时，波特率加倍。SMOD在PCON中得位置如下图所示：
