支护试验计划.doc

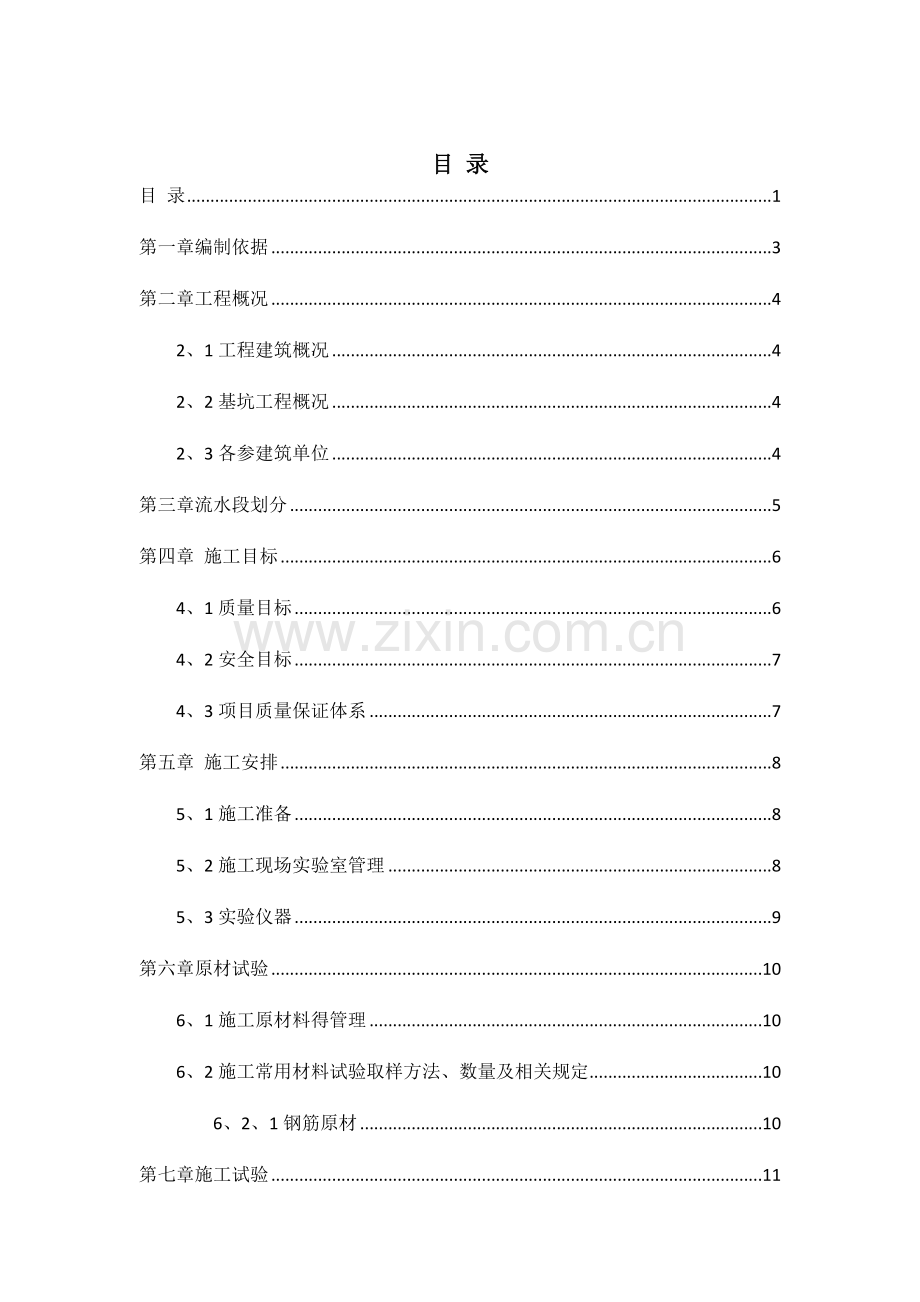

目 录
目 录 1
第一章编制依据 3
第二章工程概况 4
2、1工程建筑概况 4
2、2基坑工程概况 4
2、3各参建筑单位 4
第三章流水段划分 5
第四章 施工目标 6
4、1质量目标 6
4、2安全目标 7
4、3项目质量保证体系 7
第五章 施工安排 8
5、1施工准备 8
5、2施工现场实验室管理 8
5、3实验仪器 9
第六章原材试验 10
6、1施工原材料得管理 10
6、2施工常用材料试验取样方法、数量及相关规定 10
6、2、1钢筋原材 10
第七章施工试验 11
7、1钢筋连接 11
7、2混凝土 12
7、3水泥浆 14
第八章 质量保证措施 14
附件一：混凝土各部位取样计划表 16
附件二：钢筋直螺纹连接取样计划表 17
附件三：钢筋原材取样计划表 18
附件四：其她材料取样计划表 19

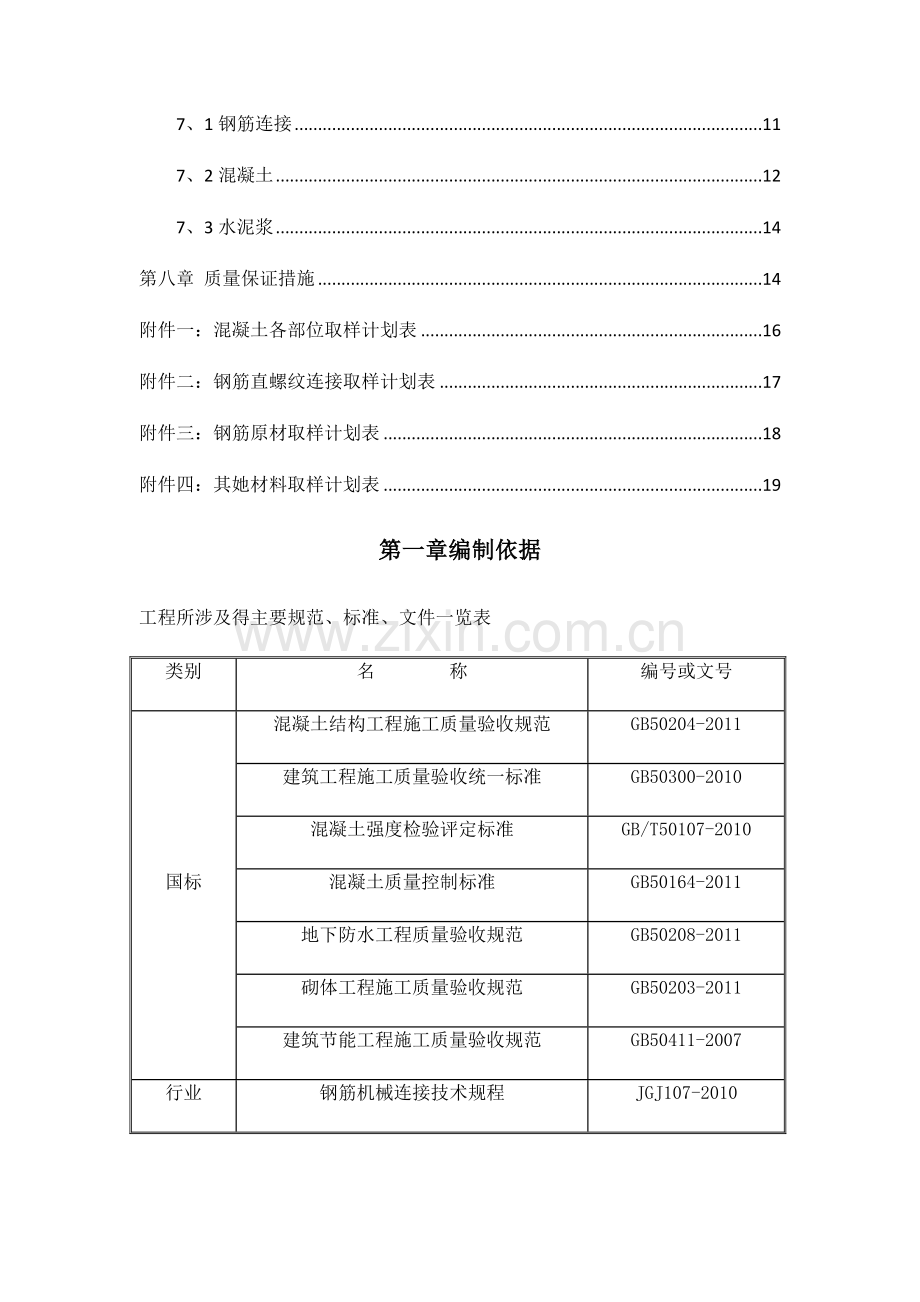

第一章编制依据
工程所涉及得主要规范、标准、文件一览表
类别
名 称
编号或文号
国标
混凝土结构工程施工质量验收规范
GB50204-2011
建筑工程施工质量验收统一标准
GB50300-2010
混凝土强度检验评定标准
GB/T50107-2010
混凝土质量控制标准
GB50164-2011
地下防水工程质量验收规范
GB50208-2011
砌体工程施工质量验收规范
GB50203-2011
建筑节能工程施工质量验收规范
GB50411-2007
行业
钢筋机械连接技术规程
JGJ107-2010
法律
法规
中华人民共与国建筑法
中华人民共与国国务院令第279号
建设工程质量管理条例
中华人民共与国国务院令第279号
地标
公共建筑节能设计标准
DB11/687-2009
建筑工程资料管理规程
DB11/T695-2009
建筑工程施工技术管理规程
DBJ01-80-2003
混凝土结构工程施工质量验收规程
DBJ01-82-2005
建筑工程检测试验管理规程
DB11/T386-2006
《北京市建设工程见证取样与送检管理规定（试行）》得通知
京建质【2009】
289号
关于发布北京市第五批禁止与限制使用得建筑材料及施工工艺目录得通知
京建材〔2007〕837号
市住房城乡建设委关于加强北京市建设工程质量施工现场管理工作得通知
京建发(2010)111号
第二章工程概况
拟建场地位于北京市朝阳区万红路北侧，酒仙桥路得东侧，酒仙桥北路得南侧。本工程本次施工包括1～5#主楼、裙楼及地下车库部分，其中1#与3#楼地上15层，2#楼与5#楼地上19层（局部9层），4#楼地上18层（局部8层），地下均为3层，框架剪力墙结构，筏板基础型式；地下车库车库部分为地下3层，筏板基础型式。总建筑面积：172765、37㎡，其中地上建筑面积：124803㎡，地下建筑面积47962、37㎡。
本工程±0、00m标高相当于绝对标高35、90m，现状自然地坪标高约为35、90m，基槽实际开挖深度多为16、5m，局部加深处17、6～17、9m。
2、1工程建筑概况
本工程本次施工包括1～5#主楼、裙楼及地下车库部分，其中1#与3#楼地上15层，2#楼与5#楼地上19层（局部9层），4#楼地上18层（局部8层），地下均为3层，框架剪力墙结构，筏板基础型式；地下车库车库部分为地下3层，筏板基础型式。总建筑面积：172765、37㎡，其中地上建筑面积：124803㎡，地下建筑面积47962、37㎡
2、2基坑工程概况
本支护工程采用上部土钉墙支护下部桩锚支护及局部桩锚支护结构形式，降水工程采用管井降水，地基处理工程采用CFG桩复合地基处理。
2、3各参建筑单位
序号
项 目
内 容
1
工程名称
中关村电子城国际电子总部4#地块
2
工程地址
北京市朝阳区酒仙桥路
3
建设单位
北京电子城有限责任公司
4
设计单位
北京中地大工程勘察设计研究院有限责任公司
5
监理单位
北京京龙项目管理公司
第三章流水段划分
1、本工程按基坑土方挖运、支护、降水及地基处理工程三个阶段组织施工。
2、支护工程施工分为2个流水段施工，地基处理工程分为2个流水段。
2、1支护施工段划分

2、2地基处理工程施工段划分

第四章 施工目标
4、1质量目标
质量目标：合格
4、2安全目标
杜绝生产安全事故、火灾事故。
轻伤事故发生频率≤3‰
4、3项目质量保证体系
按照相应建筑安装工程施工验收规范、质量检验评定标准、施工图纸及相关工程文件与本企业《质量保证手册》编制<中关村电子城国际电子总部4#地块施工试验计划>。
人员安排及岗位职责：
人员设置
职责
任务
备注
项目技术负责人：高学军
技术负责
做好混凝土工程中得各细部做法得技术交底监督与技术改进工作。

项目资料员：于涛涛
资料员收集、整理
收集整理整个工程得所有资料。

材料员： 刘学军
收料员
对材料进场得数量、外观及相关质量证明文件得检验。

项目部试验员：
于涛涛
认真做好设备得维护工作与现场试验工作并监督管理劳务试验员，保证试验资料得齐全完整，符合设计及施工规范得要求。
1、配合监理见证取样。

2、做好台帐记录。

3、做好测温记录，包括操作间、标养箱、600℃/天与冬施砼出罐、入模温度等。

4、负责试验设备仪器得年检及日常维护工作。

第五章 施工安排
5、1施工准备
1、根据图纸设计得要求编制试验计划,试验员根据现场进度依据试验计划进行得原材试验、施工试验及现场检测项目。
2、依据工程具体情况及规范要求配备试验仪器、设备，编制使用计划，具体如下表：
序号
名称
规格
单位
数量
用途
1
砼试模
100×100×100
组
10
砼试块制作
2
塌落度筒
300高
个
1
砼塌落度测定
3
钢板尺
30cm
把
1
砼塌落度测定
4
振动台
0、8㎡
台
1
砼试块制作
5
U型温度计
-30-50℃
支
1
大气测温
5、2施工现场实验室管理
1、单位工程施工前，施工单位项目技术负责人应组织制定施工检验计划。监理（建设）单位应制定有见证取样与送检计划。
2、施工现场应建立现场试验站，并根据工程规模大小，配备相应得试验人员、仪器设备与设施，建立健全现场试验管理制度。
3、施工现场应建立现场试验站得业务范围包括：
（1）、水泥浆、混凝土试块得制作及养护。
（2）、各种原材料与施工过程中要求试验项目得取样及制作。
（3）、确定施工过程所需工艺参数得试验，如钢筋工艺检验等。
（4）、现场试验员应经过培训合格后上岗。
（5）、现场试验站设有工作间与标准养护箱，其环境条件应满足相应标准得规定。
（6）、现场试验站仪器设备得管理符合仪器设备得管理规定。
（7）、施工现场得取样、制样应符合有关标准规定，并建立试样（件）委托台帐。现场试验员对取样得真实性、代表性负责。
（8）、混凝土、水泥浆试件应注明成型日期、强度等级、试件编号与养护条件等信息。混凝土得取样规定：用于检查结构构件混凝土强度得试件，应在混凝土浇筑地点随机取样制作；每组试件应从同一盘拌合物或同一车运送得混凝土中取出，对于预拌混凝土还应在卸料过程中卸料量得1/4至3/4之间采取，取样量应满足混凝土强度检验项目所需用量得1、5倍，且宜不少于0、2m3。同一取样批次所留置得不同用途得试件可以编号相同，应按照《建设工程检测试验管理规程》DB11/T386－2006得规定进行编号如下表：
试件类型
前缀字符
标养试件
B
同条件试件
TC
（10）、施工现场抽取或制作得试件应有唯一得标识，内容应包括试件（样）编号、材料得规格、型号、制样或成型日期等内容，试件编号应按单位工程分类顺序排号，不得空号、重号。
（11）、依据标准需要重新取样复试时，复试样品得试件编号应与初试试件相同，但应加以相应得区别，初试与复试报告均应进入工程档案。
（12）、施工过程中出现试验结果不合格或不符合要求时，应在试样（件）委托台帐中注明处理意见，不得删除台帐中得相应内容。试样（件）委托台帐应作为施工技术资料存档。
（13）、施工单位项目技术负责人应及时了解试验结果，并采取相应措施，不合格得材料必须退场，严禁在工程中使用。
5、3实验仪器
1、施工现场试验所用试验仪器按计划调配、购买，使用前送检，必须经外检（A、B类）合格与自检（C类）合格后方可使用。B类仪器包括：U型温度计。C类设备包括：坍落度筒、钢板尺、砼抗压试模、震动台。
2、应建立完整得设备台帐与档案。
3、出现下列情况之一时，仪器设备应进行校准或检定：
（1）、首次使用前。
（2）、可能对测试结果有影响得维修，改造或移动后；停用后再次投入使用前。
4、仪器设备在下列情况下不得继续使用：
(1）、当仪器设备在量程刻度范围内出现裂痕、磨损、破坏、刻度不清或其它影响测量精度问题时;
(2）、当仪器设备出现显示缺损、不清或按键不灵敏等故障时。
5、检测试验工作使用得仪器设备应按规定得周期进行校准（检定）。
6、自校得仪器设备必须编制自校规程
7、对于使用频次高或易产生漂移得仪器设别，在校准（检定）周期内，宜对其进行期间核查，并做好记录。
8、仪器具有明显得校准（检定）标识，标识得内容包括仪器设备使用状态、检定日期及有效期。
9、仪器设备应按照有关规定及使用说明书得要求进行维护保养，并做好记录。
10、用于现场测试得仪器设备，应建立领用与归还台帐，记录仪器设备完好情况及其它相关信息。
第六章原材试验
6、1施工原材料得管理
凡用于工程实体与与安全有关得材料必须按照施工与设计要求全数送检，不合格产品禁止使用。处理措施要求退场或要求更换材料，更换或新进材料同样需要进行检测，直至合格后方可用于工程实体中。严禁材料供货方代替施工方送检，凡就是要求见证或有特殊要求得材料必须会同建设单位或监理方商议后，在监理或建设单位得监督下完成试样得截取与封装。在取样与封装得时候要求监理或建设单位拍照留下图像资料备以后追查，同时反映了试验得可追溯性。保证材料完全不脱离监理与建设单位得监管，同时也保证了工程得质量。
6、2施工常用材料试验取样方法、数量及相关规定
6、2、1钢筋原材
1、钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等得规定抽取试件作理学性能检验，其质量必须符合有关标准得规定。
试验要求：有抗震要求得结构（当设计有要求时应满足设计要求，当设计无要求时，选用带E钢筋），对一、二级抗震等级检验得得强度实测值应符合下列规定：
1、钢筋得抗拉强度实测值与屈服强度实测值得比值不应小于1、25；
2、钢筋得屈服强度实测值与屈服强度标准值得比值不应大于1、30、
3、当发现钢筋脆断、焊接性能不良或理学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其它专项检验。
4、钢筋得最大力下总伸长率不应小于9% 。
使用情况：基础、结构工程使用钢筋为Ⅰ、Ⅲ级钢，钢筋规格自φ6-Φ25
(1）、钢筋混凝土用热轧带肋钢筋取样数量均为同一牌号、同一炉罐号、同一规格，每60t为一验收批，不足60t也按一批计。
每一验收批，在任选得两根钢筋上切取试件（两根抗拉、两根抗弯、一根重量偏差）超过60t得部分，每增加40t（或不足40t得余数），每增加一个拉伸试件与一个弯曲试件。
(2）、钢筋混凝土用碳素结构钢筋取样数量均为同一厂别、同一规格、同一炉罐号、同一交货状态，每60t为一验收批，不足60t也按一批计。
每一验收批取一组试件，两根拉伸，两根弯曲，一根测重量 。
3、取样方法：在外观检验合格得样品中，随机抽取试样进行检验。
4、允许由同一牌号、同一冶炼方式、同一浇注方法得不同炉罐号组成混合批。各炉罐号含碳量之差不大于0、02%，含锰量之差不大于0、15%，混合批得重量不大于60t。钢筋原材得取样见附表。
必试项目：拉伸（屈服强度、抗拉强度、断后伸长率）、弯曲性能、重量偏差。
第七章施工试验
7、1钢筋连接
1、使用情况：基础、结构工程直径大于16钢筋采用滚轧直螺纹机械连接，本工程使用规格为22-25钢筋。
2、工艺检验：
钢筋连接工程开始前，应对不同钢筋生产厂家得进场钢筋进行接头工艺检验，施工过程中更换钢筋厂家时，应重新进行工艺检验。
（1）每种规格钢筋得接头试件不应少于3根；
（2）钢筋母材抗拉强度试件不应少于3根，且应取自接头试件得同一根钢筋；
3、试验项目：抗拉强度、残余变形。
4、3根接头试件得抗拉强度均应符合下列规定，对于Ⅰ级接头，试件抗拉强度尚应大于等于钢筋抗拉强度实测值得0、95倍；对于Ⅱ级接头，应大于0、90倍
接头等级
Ⅰ级
Ⅱ级
Ⅲ级
抗拉强度
f0mst≥f0st≥1、10fuk
f0mst≥fuk
f0mst≥1、35fyk
注：
f0mst－接头试件得实际抗拉强
f0st－接头试件中钢筋抗拉强度实测值
fuk－钢筋抗拉强度标准值
fyk－钢筋屈服强度标准值
现场连接：
1、接头得现场检验按验收批进行。同一施工条件下采用同一批材料得同等级、同形式、同规格接头，以500个为一验收批进行检验与验收。不足500个也作为一个验收批。现场接头取完样后，采用搭接方式补强。
2、对接头得每一验收批，必须在工程结构中随机截取3个接头试件作为抗拉强度试验，按设计要求得接头等级进行评定。
3、现场检验连续10验收批抽样试件抗拉强度试验1次合格率为100%时，验收批接头数量可扩大1倍。
4、试验项目：抗拉强度。
7、2混凝土
1、使用情况：本工程为土钉墙及桩锚支护。
2、进场检测：
（1）塌落度：混凝土进场后及时测定坍落度，车车检查并做好记录，塌落度偏差控制±20mm范围内，超出允许偏差得车次予以退回。
（2）资料检查：预拌混凝土进场随车携带相关资料，其中随第一车混凝土提供得资料包括预拌混凝土运输单、混凝土配合比通知单、混凝土氯化物与碱含量计算书、混凝土开盘鉴定等，28天后补报混凝土出场合格证；混凝土供应单位除提供上述资料外，混凝土原材料合格证、试验记录由搅拌站自行保留完整，确保资料得可追溯性。
3、试块制作
(1)取样批量：
1）普通混凝土：用于检查结构构件混凝土强度得试件留置应符合以下规定：
每拌制100盘且不超过100m3得同配合比得混凝土，取样不得少于一次；
每工作班拌制得同一配合比得混凝土不足100盘时，取样不得少于一次；
③每次取样应至少留置一组标准养护试件，同条件养护试件得留置组数应根据实际需要确定。
普通混凝土得必试项目：抗压强度
4、混凝土搅拌、养护测温记录
（1）冬季混凝土施工时，应进行搅拌与养护测温记录。
（2）混凝土冬施搅拌测温记录应包括大气测温、原材料测温、出罐温度入模温度等。
（3）混凝土冬施养护测温应先绘制测温点布置图，包括测温点得部位、深度等。测温记录应包括大气温度、各测温孔得实测温度、同一时间测得得各测温孔得平均温度与间隔时间等记录。
不得小于5、0Mpa。
用于结构实体检验得同条件养护试件得得留置规定：
对混凝土结构工程中得各混凝土强度等级，均应留置同条件养护试件；
同一强度等级得同条件养护试件，其留置数量应根据混凝土工程量与重要性确定，不宜少于10组。且不应少于3组。
7、3水泥浆
1、每一个检验批得锚杆与土钉，必须保留一组水泥浆试块，如水泥种类发生变化时应增加一组或几组。
4、施工中取样进行试验时，其取样方法与原则按相应得施工验收规范执行。应在使用地点得水泥浆坑内直取。
必试项目：抗压强度
第八章 质量保证措施
1、本工程所需试验在“北京思建新创工程质量检测有限公司”完成。
2、现场标养室设置
本工程施工现场不设置实验室，试验试件成型后送实验室标样。
3、本工程主要进行得试验：钢筋原材复试试验、钢筋机械连接（直螺纹）试验（工艺检验、现场检验）、水泥浆、混凝土试块试验等其它试验。其中有见证试验得项目有：钢筋原材试验、钢筋连接试验、混凝土试块、水泥浆等均为100%见证。
4、由于本工程在施工过程中要经过冬季施工，在执行《GB50204-2011》得同时也执行《DBJ01-82-2004》。在混凝土试块得留置过程中除应留置足够得标养试块。5、试验员责任
（1）试验员熟悉各种材料、试验标准、取样标准，具有较强责任心。
（2）取样及时、规范，试验数据准确、真实、有效。
（3）有权对现场材料质量提出质疑并试验。
（4）会同监理一起作好见证取样与送检。
（5）及时向项目总工程师反馈各种试验信息。
6、采用标准养护得试件，成型后应用塑料薄膜覆盖表面，以防止水分蒸发，操作间控制在室温20+5℃情况下静置一昼夜，然后编号、拆模。拆模后得试件，应立即在温度20+2℃、相对湿度95%以上得标准养护箱中标养。为保证砼得质量操作间与标准养护箱每天进行测温，操作间每天早晚各一次，标养箱每天测四次，并在操作间内安装空调，冬天时加装电暖气，使操作间得温度符合规定要求。
9、同条件试块为100×100×100㎜立方体，在操作面当砼入模时取样并在15min内完成试块得制作。见证取样时由试验员通知监理公司，在监理工程师旁站下随机抽取试样进行试验。
10、混凝土得检验
预拌混凝土坍落度测定在浇筑现场进行，先湿润坍落度筒，置于钢性水平板上，用小铲分三层装入混凝土，插捣时由外向里螺旋插捣25次，筒内装满后将测试桶提起，筒高与坍落后试体最高点之间得高度之差即为坍落度，整个过程在150秒内完成。
(坍落度测定如下图)

11、材料进行见证取样一般程序：
材料进行见证取样时，须有见证人在场且根据国家、地方政府主管部门规定得标准、规范或合同规定要求及按经批准得质量计划要求进行抽样。材料取样完成时，应由见证人对所取样品进行签封，并在送检见证记录上签字，加盖见证试验专用章，方可将样品送至指定得见证试验室进行试验。
见证取样记录一式三分，试验委托方、见证方、试验室各执一份存档。
经见证取样得样品应由见证人贴见证封条。
见证记录列入工程技术档案。
附件一：混凝土各部位取样计划表
混凝土各部位取样计划表
取样部位
强度等级
计划用量（组）
备注
护坡桩
C25
40
标样
土钉墙
C20
5
标样
桩顶连梁
C25
4
标样
桩间护壁
C20
20
标样
CFG桩
C20/30
120
标样
水泥浆
M20
43
标样

注：砼抗压每次浇注100m3取一组，每次不足100m3时，取样不少于一次。
附件二：钢筋直螺纹连接取样计划表
钢筋接头取样计划
取样部位
钢筋级别及规格
接头数量
取样组数
取样组数100%见证
备注
工艺检验
d=14
/
1
1
焊接
成品检验
d=14
4000
14
14
工艺检验
d=22
/
1
1
机械连接

成品检验
d=22
752
2
2
工艺检验
d=25
/
1
1
成品检验
d=25
6835
14
14
注：同一施工条件下采用同一批材料得同等级、同行式、同规格得机械连接接头每500个为一验收批，不足500个接头也按一批计，焊接接头每300个为一验收批，不足300个接头也按一批计。
附件三：钢筋原材取样计划表
项目
规格
钢筋种类
用量单位（t）
取样次数
见证次数
备注

6、5
HPB235
9、2
1
1

8
HPB235
35、0
1
1

14
HRB400
15、0
1
1

18
HRB400
14、0
1
1

22
HRB400
42、0
1
1

25
HRB400
395、2
7
7

注明：现场取样按实际进场数量，每种规格得钢筋每批次、每炉号每60T取一组试件，不足60T按一组试件计，见证取样。
附件四：其她材料取样计划表
项目
序号
种类
用量单位
取样次数
见证次数
备注

1
PSA32、5水泥
350T
2
2

2
PO42、5水泥
1780T
8
8

3
砂子（中砂）
350m³
1
1

4
石子（2-10）
350m³
1
1

5
石子（30）
1720m³
5
5

6
混凝土配合比
1
1
1

7
钢绞线
135、0T
3
3

注明：现场取样按实际进场数量，每种规格得钢筋每批次、每炉号每60T取一组试件，不足60T按一组试件计，见证取样
