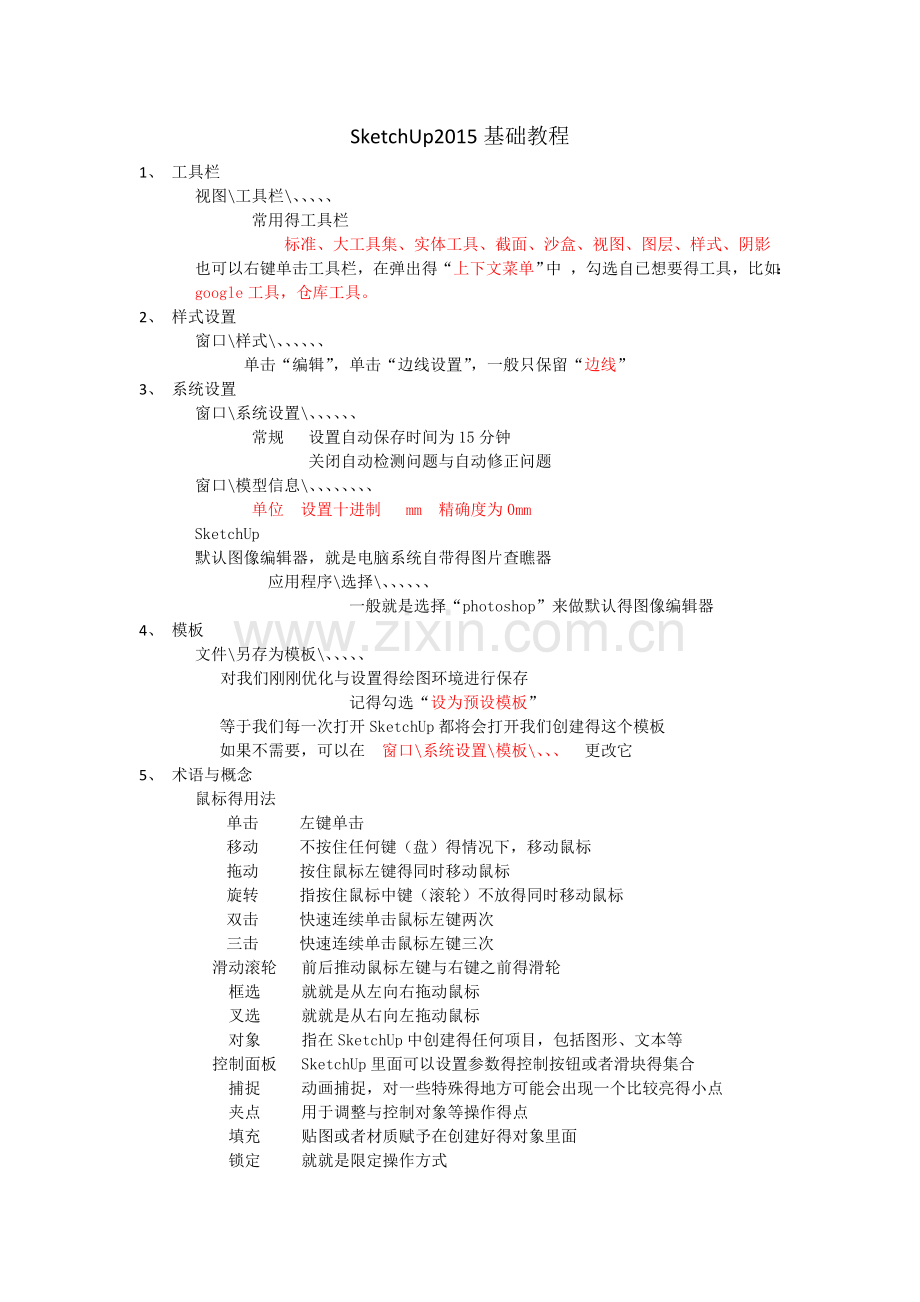

SketchUp2015基础教程 1、工具栏视图\工具栏\、、、、、常用得工具栏标准、大工具集、实体工具、截面、沙盒、视图、图层、样式、阴影也可以右键单击工具栏，在弹出得“上下文菜单”中，勾选自已想要得工具，比如：google工具，仓库工具。 2、样式设置窗口\样式\、、、、、、单击“编辑”，单击“边线设置”，一般只保留“边线” 3、系统设置窗口\系统设置\、、、、、、常规设置自动保存时间为15分钟关闭自动检测问题与自动修正问题窗口\模型信息\、、、、、、、、单位设置十进制 mm 精确度为0mm SketchUp 默认图像编辑器，就是电脑系统自带得图片查瞧器应用程序\选择\、、、、、、一般就是选择“photoshop”来做默认得图像编辑器 4、模板文件\另存为模板\、、、、、对我们刚刚优化与设置得绘图环境进行保存记得勾选“设为预设模板” 等于我们每一次打开SketchUp都将会打开我们创建得这个模板如果不需要，可以在窗口\系统设置\模板\、、、更改它 5、术语与概念鼠标得用法单击左键单击移动不按住任何键（盘）得情况下，移动鼠标拖动按住鼠标左键得同时移动鼠标旋转指按住鼠标中键（滚轮）不放得同时移动鼠标双击快速连续单击鼠标左键两次三击快速连续单击鼠标左键三次滑动滚轮前后推动鼠标左键与右键之前得滑轮框选就就是从左向右拖动鼠标叉选就就是从右向左拖动鼠标对象指在SketchUp中创建得任何项目，包括图形、文本等控制面板 SketchUp里面可以设置参数得控制按钮或者滑块得集合捕捉动画捕捉，对一些特殊得地方可能会出现一个比较亮得小点夹点用于调整与控制对象等操作得点填充贴图或者材质赋予在创建好得对象里面锁定就就是限定操作方式上下文菜单在SketchUp中右键单击弹出得选项面板闪退 SketchUp得一种突然自动关闭行为 “卡”死 SketchUp在处理复杂模型时计算机在运算得这个过程 6、标准工具新建 Ctrl+N 打开 Ctrl+O 保存 Ctrl+S 剪切 Ctrl+X 复制 Ctrl+C 粘贴 Ctrl+V 删除 Delete 撤销 Ctrl+Z 重做 Ctrl+Y 打印 Ctrl+P 7、相机工具环绕观察：可以使相机绕着对象（绘图区）旋转，方便得观察到我们创建得对象。按住鼠标中键不放，可以旋转绘图区按下“O”键，然后单击鼠标不放，同样可以旋转绘图区平移：水平或者垂直移动相机，来平移绘图区按下“H”键或者按住Shift+鼠标中键不放，然后移动鼠标。缩放：缩放相机视野，也就就是调整相机与对象之间得距离与焦距按下“Z”键，然后通过拖动鼠标进行缩放向上拖动就是放大对象向下拖动就是缩小对象注意：只就是对视野进行缩放，并非对创建得对象进行尺寸及比例得改变绘图区默认得相机视野就是35度，右下角得数值输入框中显示得视角35度一般正常范围就是35-60度，超过这个范围可能使对象产生畸变通过在数值输入框输入相应得值+单位deg，来调整绘图区显示得相机度数通过输入数值+单位mm来改变显示得焦距缩放得小技巧 1. 如果我们想快速缩放绘图区，可以直接滑动鼠标中键，来快速缩放绘图区 2. 如果想让创建您对象居中显示可以双击鼠标中键来实现缩放窗口：通过选定区域来快速缩放相机，实现对选定区域得快速观察按下Shift+Ctrl+W,然后通过框选或者叉选把选中得区域最大化显示在绘图区充满视窗：使整个对对象在绘图区最大化显示按下Shift+Z或者Shift+Ctrl+E 上一个：恢复上一次视图定位相机工具：按照具体得位置、视点高度与方向来放置相机 1. 单击图标后，然后数值输入框中输入相机高度，相机高度通常设置为视点高度 2. 先单击图标，然后单击鼠标确定相机位置，然后拖动单击鼠标，拖动到我们想瞧到得视野再松开鼠标绕轴旋转工具：固定相机，并旋转相机来观察绘图区得对象 1. 调整好绘图区得对象，然后单击图标，并在数值输入框输入视点（相机）得高度，也就就是人眼得高度漫游工具 8、视图工具红线为X轴，绿线为Y轴，蓝线为Z轴等轴视图（透视图）、俯视图、前视图、右视图底视图 1、首先单击相机菜单，然后单击标准视图，再然后单击底视图就可以快速切换到底视图了 9、投影体系视图一般分为透视图、轴测图、建筑图透视图有“灭点”，轴测图没有“灭点”，建筑图只有一个面，没有透视 SketchUp绘图区默认得视图就是三点视图三点视图：我们创建得对象在默认情况下有三个消失点切换到两点视图：通过单击相机菜单，然后单击两点视图切换到轴测图先单击视图工具栏得等轴视图，然后单击“相机”菜单下面得“平行投影” 切换到建筑图（注意：视图切换到建筑图时一定要勾选“平行投影”）单击“相机”菜单，然后单击“平行投影”，再然后单击视图工具栏上得图标 10、选择工具快捷键：空格键 Space 单击选择作用：可以选择点、线、面。群组或者组件等方法：通过单击进行点、线、面得选择 1、如果我们在单击选择得同时按住Ctrl键就可以进行一个加选，这时候我们瞧到光标得右边出现了一个“+”号，这时候，我们可以通过单击线、面等进行一个累加选择 2、如果我们在选择得同时按住Ctrl+Shift键，这时候就就是减选，这时候在光标得右边就会出现一个“-”号，那么我们再单击面、组件、线，这样它就会进行一个减选 3、如果我们在单击选择得同时，只按住Shift键，这时候，在光标得右边就会出现一个“+”号与“-”号，就就是在加选与减选之间相互进行切换双击选择作用：可以把双击面相连得边线选中或者可以把双击线相连得面选中方法：将光标移动到要选择得面上，双击这个面就可以把面及相连得边线一起选中，或者将光标移动到要选择得线上，然后双击这个线，这样就可以把线及相连得面一起选中三击选择作用：全选当前对象得全部线与面方法：三击一个面就可以将与这个线或面相连得所有对象选中注意：与其相连得组、组件不受影响，也就就是不会被选中全选快捷键：Ctrl+A 框选：单击鼠标，从左向右拖动这时候会出现一个实现框，当我们松开鼠标，就可以选择当前框选得对象了（注意：只有当对象全部在实线框内，才能进行框选选择）叉选：单击鼠标，从右向左拖动，这时会出现一虚线框取消选择快捷键：Ctrl+T 通过鼠标单击绘图区得任意地方也可以取消选择菜单选择（注：右键单击线在弹出得上下文菜单中里面会有3个子菜单，如“连接得平面”、“连接得所有项”等，作用与右键单击面弹出得菜单类似。）右键单击创建得对象，就会出现一个上下文菜单，我们可以瞧到这里有一个选择选项，当光标移动到上面就会自动出现5个子菜单边界边线作用：把选中对象相连得线或者面选中选择连接得平面作用：与这个面相连得面都会被选中连接得所有项作用：把与这个面相连得全部线与面都选中在同一图层得所有项作用：把同一图层得所有项都选中使用相同材质得所有项作用：把相同材质得所有项都选中注意：删除不需要得对象有时候就是一件非常繁琐得事情，如果我们结合一些工具，比如结合视图工具就会非常高效。 11、组快键键:G 组：创建对象集合作用：方便编辑与管理条件：两个与两个以上才行分类：群组、组件、动态组件群组群组得创建：1、选中对象，右键单击，弹出上下文菜单，选中创建群组 2、选中对象，单击编辑下面得创建群组编辑群组双击群组，可以进入组得编辑状态选中群组之后，右键单击，在弹出上下文菜单中选中编辑组命令注意：组以外对象不能进行编辑，但我们可以利用组外得对象进行参考捕捉退出群组编辑要在群组编辑虚线外面单击一下或者按下Esc键即可分解右键单击分好群组，在弹出上下文菜单中选中分解在右键单击，会弹出上下文菜单中图元信息（图层、名称、类型、体积、隐藏、已锁定）组被隐藏了，可以通过编辑菜单栏中取消隐藏组被锁定了，右键单击上下文菜单中解锁删除隐藏锁定编辑组分解创建组件模型交错旋转方向柔化平滑边线缩放选择 12、材质工具（油漆桶工具）作用：使对绘图区得对象，进行材质填充，它可以处理线、面、文字、剖面、群组、组件等使用方法：按下快捷键：B，弹出材质控制面板，鼠标光标也会变成油漆桶图标，这时候我们只要在材质面板里面选择相应材质材质控制面板单击窗口菜单下面材质，可以打开拾色器色轮：任意得调整颜色 HLS：HLS分别代表色相、亮度与饱与度，这种颜色体系适合调节灰度值。 HSB：HSB分别代表色相，饱与度与明度，这种颜色体系适合调节非饱与度与颜色。 RGB：RGB分别代表红、绿、蓝。不透明小于70度，将会没阴影 SketchUp基本材质：预设材质、自带材质、贴图材质预设材质 SketchUp任何对象都会赋予预设材质，对象都有两个面，正面白色，反面灰蓝色，就就是预设材质。自带材质在材质控制面板下面有材质，这些就就是自带材质（skm格式）贴图材质材质工具中三个小技巧激活材质工具，赋予材质，每次只能赋予一个面，激活材质工具同时按住Ctrl键不放，可以同时填充与所选表面相邻却使用相同材质得表面，一次性赋予所有面。激活材质同时按住Shift键不放，可以用当前材质替换所选表面相同得材质激活材质同时按住Ctrl+Shift键不放，可以Ctrl填充与Shift填充两种效果激活材质同时按住Alt键不放，就出现吸管工具材质在组填充如果对象成组（包括组得嵌套），可以实现快速填充材质。注意：这个技巧只对预设材质有作用，如果我们对组内其中一个进行其她材质赋予后，这个面就是不能快速填充得。制作SKM自带材质单击“在模型中得材质”显示出来，再单击“详细信息”，出现上下文菜单，单击“集合另存为”，即可 13、擦除工具（删除工具或者橡皮擦工具）快捷键：E 作用：删除、柔化、隐藏点、线、面等对象删除：按住左键不放，只能删除点、线、组等对象，要删除面，必须删除线，来删除它柔化：激活擦除工具，同时按住Ctrl键不放，单击柔化对象。同时按下Shift+Ctrl不放，就可以取消（注意：柔化对面不起作用）隐藏：激活擦除工具，同时按住Shift键不放，单击对象（注意：隐藏对面不起作用） 14、直线工具作用：绘制直线段，多段直线及封闭得图形,分割平面、补面等使用方法快捷键：L 绘制空间直线绝对坐标法【数值，数值，数值】相对坐标法＜数值，数值，数值＞注意：绝对坐标法就是相对坐标原点来绘制，相对坐标法就是相对线段起点来绘制。绘制直线得小技巧绘制等分线：先绘制一条直线，然后右键出现菜单，选中拆分即可锁定绘制直线方向：按下方向→键就就是红线方向锁定，按下方向←键就就是绿线方向锁定，按下方向↑或↓键就就是蓝线方向锁定，再次按下相同方向得键就解除锁定。按住Shift键不放，同样得起到锁定绘制直线方向作用。捕捉：直线工具会自动捕捉端点、中点、交点等在面或者在组上绘制直线鼠标光标就会出现“在平面上、在组件中” 绘制平行线与垂直线当直线出现洋红色，鼠标光标出现“与边线平行”时，就可以绘平行线当直线出现洋红色，鼠标光标出现“与边线垂直”时，就可以绘垂直线分割平面与补面测量工程 15、手绘线工具作用：自由绘制线条使用方法；单击图标一直按住鼠标左键自由拖动 16、矩形工具作用：根据起始夹点与终止夹点来绘制一个矩形平面方法快捷键：R 绘制任意矩形：单击第一点，确定起始夹点以后，任意移动鼠标，来确定终止夹点，单击即可绘制任意大小矩形绘制精确矩形：单击第一点，确定起始夹点以后，在数值输入框中输入两边长度，用逗号隔开精确绘制矩形：任意绘制矩形以后，然后在在数值输入框中输入矩形尺寸，用逗号隔开注意：我们在数值输入框中输入数值，一般第一个数值对应红轴长度，第二数值对应绿轴长度小技巧分割平面及补面绘制正方形鼠标光标出现“正边形” 绘制黄金分割矩形鼠标光标出现“黄金分割”黄金分割之比0、618 SketchUp绘制矩形都就是当前模板得单位，我们在数值框中输入其她单位，也可以绘制其她单位得矩形反向绘制矩形矩形有捕捉功能（可以捕捉端点、中点、交点等）绘制空间矩形激活矩形工具以后，光标移动到其她对象得面上面，停留一会儿，光标就会出线“在平面上在组件上”，这时按住Shift键不放，然后移动鼠标光标，就会出现一条虚线，在任意位置单击，这样确定空间矩形起始夹点位置，再然后拖动鼠标光标，就会出现第二条虚线，我们任意移动鼠标光标，就可以确定空间矩形终止夹点。 Shift键就是锁定当前对象得空间坐标作用 17、旋转矩形工具旋转矩形：绘制在地面上非90度得矩形作用：通过三个夹点，来绘制一个矩形平面使用方法：绘制方法，激活图标绘制任意旋转矩形、精确绘制旋转矩形、绘制精确旋转矩形绘制任意旋转矩形通过单击，来确定旋转矩形第一个夹点，任意移动鼠标，并单击确定矩形第二个夹点，然后再任意移动鼠标并单击来确定矩形第三个夹点，即可精确绘制旋转矩形激活以后，单击确定矩形第一个夹点，然后在数值输入框中，输入要绘制矩形得长度，并回车，然后移动鼠标，并在数值输入框中，输入矩形得角度与另一条边长，角度与边长用逗号隔开。绘制精确旋转矩形绘制一个任意旋转矩形之后，我们在数值输入框中输入它们得边长小技巧锁定量角器平面单击第一点，来确定旋转矩形第一个夹点，然后移动鼠标光标，来确定矩形第一条边就是在水平面上，还就是在垂直面上，确定以后，我们按下Alt键，就这样锁定量角器平面设置量角器基线我们在绘制旋转矩形时，设置度数就是以绝对坐标系为准，也就说就是以坐标原点来说。如果我们想用相对坐标，也就是建立自已得坐标系，来确定旋转矩形得度数，我们可以在确定旋转矩形第二个夹点以后，来按下Alt键，这时就出现红色虚线框，然后我们在数值输入框中输入度数，就可以以红色虚线框为准来确定旋转矩形度数锁定边长方向我们可以通过按下方向键或者按住Shift键来锁定绘制矩形方向 18、圆工具作用：就是根据中心点与半径绘制圆使用方法单击图标，按下快捷键C键，激活即可任意绘制圆、绘制精确圆、精确绘制圆任意绘制圆激活圆工具，单击第一点来确定圆得圆心，任意移动鼠标光标来确定圆得大小，并单击即可绘制精确圆激活圆工具，单击第一点来确定圆得圆心，然后在数值输入框中输入边数（S）回车，再在数值输入框中输入圆得半径回车即可精确绘制圆激活圆工具，单击第一点来确定圆得圆心，然后在数值输入框中输入圆得半径回车，再输入段数回车小技巧绘制三角形、正方形、正多边形等设置圆得段数右击单击它得边，会弹出上下文菜单，选中图元信息，在图元信息里设置段数寻找圆心锁定平面绘制圆激活工具，把鼠标光标移到绘制得平面，鼠标光标出现“在平面上”，按住Shift键不放，锁定平面得坐标（注：这里按住Shift锁定得坐标，并非所有坐标都一致。一般只就是锁定这个面得角度方向。） 19、多边形工具作用：就是根据中心点与它得半径来绘制使用方法单击激活，任意移动鼠标单击一个点来确定中心点，然后任意移动鼠标来确定多边形得大小单击激活，任意移动鼠标单击一个点来确定中心点，然后在数值输入框中输入半径大小我们可以在数值输入框中输入数值+S，来更改多边形得边数注：我们就是三条线形成一个面，多边形就就是一个面，我们得多边形一定要三条边以及三条边以上小技巧绘制内切圆与外切圆按下Ctrl键来切换多边形内切圆或者外切圆锁定多边形坐标按下Shift键锁定一个平面，多边形都会在这个平面上绘制注：Shift锁定空间坐标，一般指得就是这个角度方向坐标调整边段数隐藏多边形得边修改半径圆与多边形外在区别柔滑区别在一般默认情况下，圆得默认段数就是24S，而多边形得默认段数就是6S 20、圆弧工具使用方法快捷键:A 单击图标，激活即可任意绘制圆弧、绘制精确圆弧、精确绘制圆弧任意绘制圆弧单击一点，确定圆心，移动鼠标，单击并确定圆弧第一点，再任意移动鼠标，单击并确定第二点绘制精确圆弧激活圆弧工具之后，在数值输入框中输入圆弧得段数，在绘图区单击确定圆弧圆心，然后移动鼠标，确定圆弧方向，并在数值输入框中输入圆弧半径回车，再移动鼠标确定绘制圆弧得方向，并在数值输入框中输入绘制圆弧圆心角精确绘制圆弧任意绘制一个圆弧，然后在数值输入框中输入绘制圆弧度数小技巧绘制四分之一圆或者半圆或者圆激活圆弧工具，任意单击确定圆弧圆心，移动鼠标，来确定圆弧第一点，当移动鼠标，出现“四分之一圆”，就单击圆弧第二点如果出现“半圆”得提示，就绘制半圆锁定半径方向按住Shift键不放锁定当前绘制方向我们要锁定面得方向,绘制一个圆弧,可以按住Shift键不放,再去绘制圆弧,圆弧坐标与面坐标一样修改圆弧得段数在绘制完圆弧以后,在数值输入框中输入段数S并回车分解曲线选中圆弧,右键单击,在上下文菜单中选择分解曲线 21、两点圆弧工具作用：就是根据起点、终点及凸起部分来绘制圆弧，也就就是选取两个端点，然后根据中心点定义弧线高度来绘制圆弧使用方法　　单击图标　　快捷键：Ａ任意绘制两点圆弧绘制精确两点圆弧　　　　　精确绘制两点圆弧　　任意绘制两点圆弧　　　　单击第一点，确定两点圆弧起点位置，任意移动鼠标并单击两点圆弧终点位置，然后再任意移动鼠标来确定两点圆弧弧高，并单击　　绘制精确两点圆弧　　　　激活两点圆弧工具，在数值输入框中输入要绘制两点圆弧段数，然后在绘图区单击第一点，确定两点圆弧起点位置，再移动鼠标来确定两点圆弧方向并在数值输入框中输入两点圆弧弦长回车，然后再移动鼠标来确定两点圆弧弧高方向并在数值输入框中输入两点圆弧弧高回车　　精确绘制两点圆弧　　　　绘制任意一个两点圆弧之后，然后在数值输入框中输入弧高小技巧　绘制半圆　绘制正切圆弧　　　以当前圆弧得一个端点为另一个圆弧得起点位置，就可以绘制正切圆弧锁定绘制方向　　利用Shift键可以锁定当前绘制方向 22、三点画弧工具作用：就是通过圆周上三点，绘制圆弧使用方法　　单击图标激活三点圆弧工具　　绘制任意三点圆弧　　　绘制精确三点圆弧　　　精确绘制三点圆弧绘制任意三点圆弧　　单击第一点，确定三点圆弧第一个端点，任意移动鼠标并单击，来确定三点圆弧第二个端点，再任意移动鼠标并单击，来确定三点圆弧第三个端点绘制精确三点圆弧　　激活三点圆弧工具以后，然后在数值输入框中输入绘制三点圆弧段数，单击第一点，确定三点圆弧第一个端点，移动鼠标来确定第二个端点方向，并在数值输入框中输入弦长回车，再移动鼠标来确定三点圆弧方向，并在数值输入框中输入三点圆弧度数精确绘制三点圆弧　　任意绘制三点圆弧之后，然后在数值输入框中输入圆弧度数　　　小技巧　　　　　绘制相切圆弧　　　　　锁定绘制圆弧方向　　　　　　　利用Shift键可以锁定当前绘制方向 23、扇形工具使用方法：单击图标，激活扇形工具扇形工具与三点画弧工具得方法一样,只就是它能生成面域 24、移动工具作用：移动、拉伸、复制、排列、旋转所选对象使用方法：快捷键：Ｍ　　先激活移动工具先激活选择工具　　　　先激活移动工具　　　　　　先将鼠标光标移动到要移动对象上面，就会自动选择这个对象，单击这个对象，再任意移动鼠标，就移动对象了　　　　先激活选择工具小技巧　　一次移动多个对象　　　　切换选择工具，进行累加选择，再激活移动工具，单击一下就可以了　　旋转组　　　　先将鼠标移动对象上面，就发现四周出现四个红点，然后将鼠标光标移到红点上面，就出现量角器形状，单击一下，再移动鼠标就可以旋转对象　　与坐标轴平行移动　　复制与正面当前对象　　　　按下Ctrl键就进行复制　　折叠对象　　　　按下Alt键　　在平面上精确移动对象　　在空间上精确移动对象它与直线工具一样得　　捕捉其她对象进行移动 25、推／拉工具作用：推、拉平面图源，以雕刻三维实体模型　使用方法：单击图标　快捷键：Ｐ　　　先激活推／拉工具　　　　先激活选择工具　　　　先激活推／拉工具　　　　　　先把鼠标光标移动到要推拉对象上，它就会自动捕捉平面，单击一下就确定捕捉平面，移动鼠标就推、拉对象了　　　　先激活选择工具　　　　　　与移动工具一样得注：推／拉工具只能推拉平面对象，不能推拉曲面对象，只能作用于普通对象，成组得对象不能作用小技巧　　重复推、拉操作　　　　在下个对象双击，就可以重复上个对象推、拉注：重复推、拉只就是在同向面上来说得　　新创建起始面　　　　按下Ctrl键就可以新创建起始面　　捕捉其她对象进行推、拉　　删除或者挖洞　　非垂直面进行推、拉　　　跟移动工具有关　　拉伸连接平面　　按住Alt键 26、旋转工具作用：就是沿圆心路径旋转、拉伸、扭曲与复制图源使用方法：单击图标快捷键：Q 先激活旋转工具先激活选择工具小技巧旋转绘图区，方便旋转锁定旋转方向按住Shift键不放，就锁定相应得轴线方向　　复制与阵列对象　　按住Ctrl键就复制，在数值输入框中输入个数　　扭曲对象　　设置角度捕捉 27、路径跟随工具作用：就是沿路径复制平面使用方法：单击图标小技巧　　将平面作为路径　　绘制欧式模型　　绘制球体
