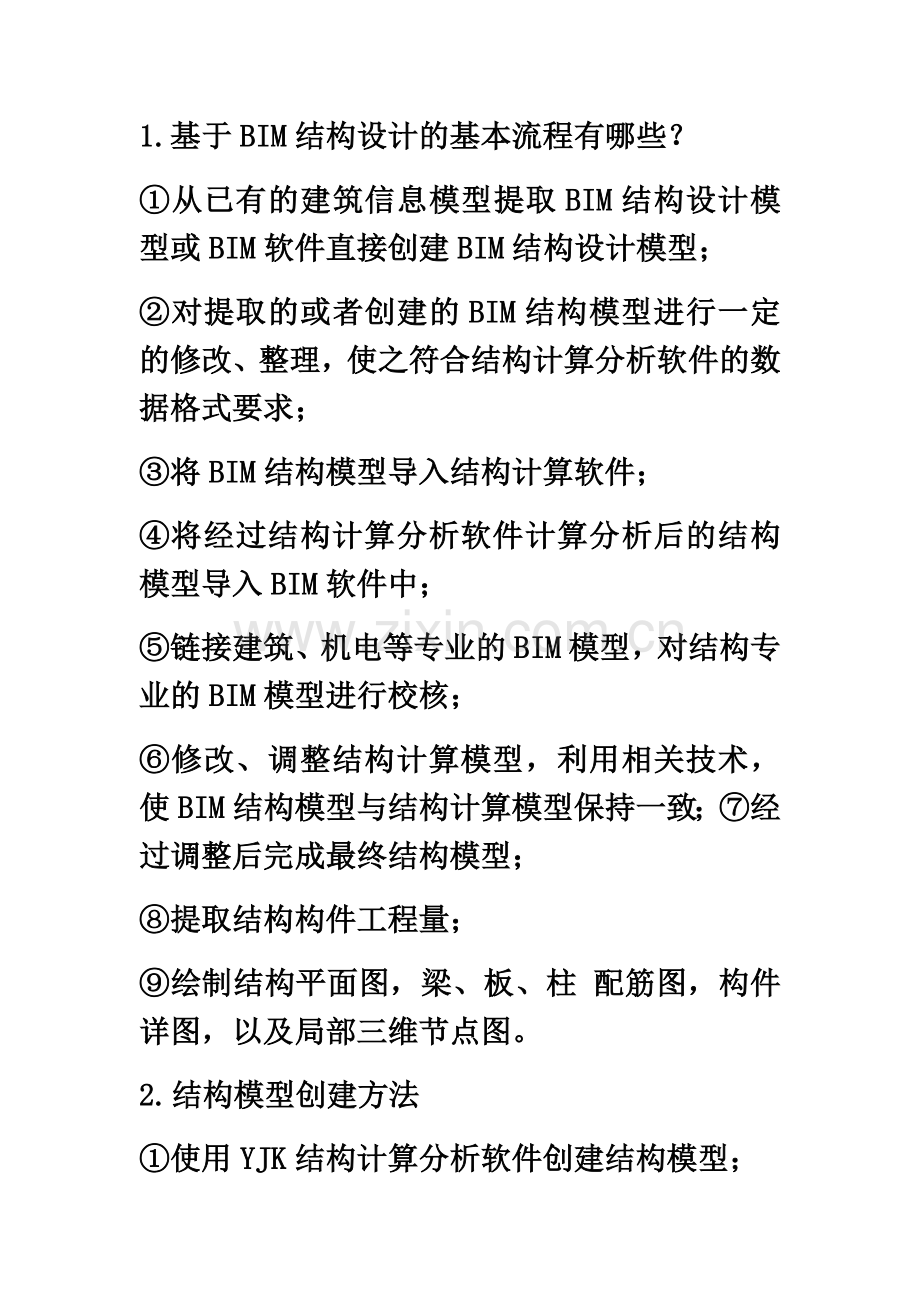

BIM案例分析问答题1.基于BIM结构设计的基本流程有哪些？从已有的建筑信息模型提取BIM结构设计模型或BIM软件直接创建BIM结构设计模型；对提取的或者创建的BIM结构模型进行一定的修改、整理，使之符合结构计算分析软件的数据格式要求；将BIM结构模型导入结构计算软件；将经过结构计算分析软件计算分析后的结构模型导入BIM软件中；链接建筑、机电等专业的BIM模型，对结构专业的BIM模型进行校核；修改、调整结构计算模型，利用相关技术，使BIM结构模型与结构计算模型保持一致；经过调整后完成最终结构模型；提取结构构件工程量；绘制结构平面图，梁、板、柱 配筋图，构件详图，以及局部三维节点图。2. 结构模型创建方法使用YJK结构计算分析软件创建结构模型；使用PKPM软件创建结构模型；应用Revit进行结构建模。3.编辑项目中的族的三种方法：方法一：在项目浏览器中，选择要编辑的设备族名，然后单击鼠标右键，在弹出的快捷菜单中选择“编辑”命令，此操作将打开“族编辑器”中编辑族文件，再将其重新载入到项目文件中，覆盖原来的族。也可另存为一个新的族，然后载入到项目文件中，通过使用“插入族”的方法，在项目中使用。方法二：在右键快捷菜单中可以对设备进行“新建类型”、“删除”、“重命名”、“保存”、“搜索”、“重新载入”的操作。如果族已经放置在项目绘图区域中，可以单击该设备族，然后在功能区中单击“编辑族”按钮，打开“族编辑器”。方法三：同样对于已防止在绘图区域中的设备族，用鼠标右键单击该设备族，在弹出的跨界菜单中选择“编辑族”命令，也可以打开“族编辑器”。4. 碰撞检查中通过“类别来自”选型可设置不同碰撞检查类别，请问有哪几种检查类别。碰撞检查分为两类，即项目内图元之间碰撞检查及项目图元与项目链接模型之间碰撞检查。5.协同绘图的方式主要有哪几种？并指出各协同绘图的使用条件、工作流程？可以使用链接或者工作集的方式完成各专业间或专业内部协同工作。使用链接方式的工作流程：建筑专业建立轴网模型机电专业建立样板文件各专业建立专业样板文件链接入建筑轴网模型复制轴网到各专业项目文件各专业建模链接建筑模型及结构模型碰撞检查调整模型确定最终模型。工作集写作模式的流程：项目管理者对项目文件初步设置工作集保存于服务器共享文件夹中建立该项目的“中心文件”各专业人员将“中心文件”复制至本人电脑磁盘各专业人员设置专业工作集建立专业模型与中心文件同步碰撞检查调整模型确定最终模型。6. 请问钢结构BIM深化设计图纸包含哪些？根据设计图对钢结构的构造、节点构造、特殊的构件（如铸钢、球形支座）进行完善。钢结构施工详图设计。7. 钢结构模型搭建步骤包括哪些？在综合排布过程中，首先将设计院的简易图纸通过CAD软件初步深化，制作重要部位的剖面图，初步排步之后的专业图。然后将CAD底图导入到Revit软件中，制图人员根据底图搭建初步模型。同时，可以将建筑、结构模型通过“链接”功能链接过来，在绘制过程中及时避让梁、柱等结构。模型建立完成后，通过可视化的三维模型及模型碰撞检测功能，对一些平面图中反馈不到的信息，进行可视化体现并且进行修改。8. 请给出该项目实行 BIM 技术深化设计的步骤。（钢结构）深化设计图纸的设计思路：建立结构整体模型现场拼装分段（运输分段）加工制作分段分解为构件与节点结合工艺、材料、焊缝、结构设计说明等深化设计详图。9. BIM机电深化设计步骤。成立深化设计小组明确设计思路设计参数的收集（熟悉建筑图、精装图以及功能区划分，领会业主方的技术要求，对比国家设计及施工规范标准，不违背国家强制性标准，了解关键设备及材料的型号规格、安装工艺要求等）明确及统一各专业的绘图标准和图层、颜色及深化程度提出深化设计大纲各专业互相提供设计参数并提出配合条件绘制各专业深化设计模型将各专业深化模型出具的碰撞报告及安装所需的区域警告分析送业主和顾问审批审批通过后修改机电综合模型机电综合模型与精装修（土建、结构模型）核对无误后送业主和顾问审核原设计单位批准审批通过后生成施工模型并分发各相关专业施工班组对现场施工人员进行机电深化设计模型展示和施工工艺技术交底配合施工及对施工过程中发现的问题及时反馈并修改模型绘制竣工模型。10.BIM机电深化设计在施工阶段的应用。（1）机电深化施工模型安装区域警告分析以及机电各个专业与土建碰撞报告；（2）现场设备管线查缺补漏；（3）通过对机电的深化设计，对设计方案的构造方式、工艺做法和工序安排进行优化，使深化设计后出具的模型完全具备可实施性，满足施工单位能按模型施工的严格要求；（4）通过对机电的深化设计，充分详细地对复杂节点、剖面进行优化补充，对工程量清单中未包括的施工内容进行补漏拾遗，准确调整施工预算。（5）通过对机电的深化设计，补充、完善及优化，进一步明确机电与装饰、土建和幕墙等其他专业各自的工作面，明确彼此可能交叉施工的内容，为各专业顺利配合施工创造有利条件。11.机电BIM应用：基本应用：模型快速、准备搭建、碰撞检测、管线综合。中级应用：在管线综合基础上进行系统优化，出知道施工所需的平面图、知道施工的剖面图。实现真实产品模型，进行阶段性材料统计。总包、分包配合预留孔洞。深入应用：预制件加工；进行系统校核，包括初调试应用及噪音分析应用；实现与项目BIM施工管理软件配合，机电模型进入管理平台软件进行进度模拟与成本控制应用；最终模型为后期运维管理提供依据。12. 机电BIM应用过程的关键点：BIM计入的时间点；BIM软件平台的选择；组建BIM团队；确定BIM实施标准；BIM模型的轻量化应用。11.机电专业的常用BIM软件有哪些？企业选择BIM软件考虑的主要因素有哪些？Revit、MagiCAD、Rebro、Tfas等。企业选择BIM软件时可以参考一下几点：能够支持多种格式的输出输入，可以多专业配合的软件。软件功能是否能够满足企业要求。软件操作是否简单，修改是否方便快捷。软件是否能够提供机电专业中涉及的设备构件，是否有足够的产品族库支撑。软件的学习难易程度。13.简述机电 BIM 深化设计时使用真实设备构建的意义。真实设备构件模型的外形尺寸和现实使用尺寸一致，在深化设计阶段布置的设备构件尺寸和实际使用尺寸一致可以为建筑施工时的预留预埋提供依据；真实设备构件模型拥有设备运行的工况曲线参数，可以为设计师的设备选型提供依据，也可以供施工单位在后期系统调试中校核计算。14.简述机电专业使用 BIM 技术深化设计的必要性。智能话建筑的普及，对于机电安装施工的要求越来越高，传统深化设计已经无法满足施工要求，使用BIM进行机电深化设计可以避免施工过程中交叉返工、材料浪费等的发生。15. 机电专业 BIM 设计深化的应用成效及价值。技术提升；节约成本；管理提升；数据积累；应用提升；人才培养。16. 一般模型拆分原则。按专业拆分；按建筑防火分区拆分；按楼号拆分；按施工缝拆分；按楼层拆分。17. BIM技术总监的主要责任是什么？参与项目实施过程中的BIM决策，制订BIM工作计划。对BIM实施项目进行考核、评价和奖惩。负责BIM实施环节的保障监督，协调并监督IT人员为各项目监理软硬件及网络环境。18. BIM实施基本路线：制订BIM实施标准；建立参数化族库；建模前期协同设计；构件碰撞检测；施工工序管理；施工深化设计；施工动态模拟及施工方案优化；安装质量管控及数据三维动态监测；三维扫描复查施工质量。19. BIM技术在施工质量控制的核心在哪里？在利用BIM技术进行施工质量控制时要制定明确的标准和流程，并且配合BIM技术将其辅助与指导的作用于施工现场的各个环节进行结合，通过三维模型，将施工生产的各个阶段进行串联，利用软件真实地模拟和合理的优化相应节点，以确保施工质量。20. BIM技术在施工质量管理中有哪些优势？BIM技术具有信息完备性、信息关联性、信息一致性、三维可视化、协调性、模拟性等特性。其在整个设计、施工、运营的过程中，其实就是一个不断优化的过程，没有准确的信息是做不出合理优化结果的。BIM模型提供了建筑物存在的实际信息，包括几何信息、物理信息、规则信息，还提供了建筑物变化以后的实际存在。BIM及与其配套的各种优化工具提供了对复杂项目进行优化的可能：把项目设计和投资回报分析结合起来，计算出设计变化对投资回报的影响，使得业主知道哪种项目设计方案更有利于自身的需求，对设计施工方案进行优化，可以很好地监督工程质量并提高施工的生产效率。21. BIM经济方面的应用内容：工程量计算；预算管理；合同及成本管理；劳务管理。22. BIM应用的挑战：软件之间数据交互难题。无法充分利用各专业已有的深化模型。信息与模型挂接难题。目前市场上没有成熟的、适合中国国情、应用于施工管理的BIM软件。对于体量巨大的超高层建筑，各专业BIM模型集成后数据巨大，目前软硬件很难一次性加载运行成功。23. BIM在运维阶段的应用？简述其所带来的好处、解决的问题。（1） 机械通风。机械通风系统通过与BIM技术相结合，可以在3D基础上更为清晰、直观地反映每台设备、每条管路、每个阀门的情况。（2） 垂直交通。3D电梯模型能够正确反映所对应的实际电梯的空间位置以及相关属性等信息。（3） 温度监测。从BIM运维平台中可以获取建筑中每个温度测点的相关信息数据，还可以在建筑中介入湿度、CO2浓度、光照度、空气洁净度等信息。（4） 水平衡。通过与水表进行通信，BIM运维平台在清楚地显示建筑内水网位置信息的同时，更能对水平衡进行有效判断。（5） 租户信息。BIM运维平台提供了对租户的信息管理，更提供了对租户能源使用及费用情况的管理。（6） 地下室设备。清晰显示地下室设备信息及工作状况，迅速对设备进行定位。（7） 视屏监控。与视频监控系统对接可以清楚地显示出每个摄像头的位置，单击摄像头图标即可显示视频信息。（8） 数据分析。将能耗按照树状能耗模型进行分解，从时间、分项等不同维度剖析建筑能耗及费用。24. BIM技术在运维阶段的应用意义。建筑物的全生命周期包含规划、设计、施工及使用维护，其设备维护与管理一直是件复杂的工作。当建筑物完工后的维护动作，因管理知识与经验的有限与每年管理委员会及管理服务人改选制度，各种管理实务经验传承不易，缺乏咨询对象或实务性的参考，容易在执行作业流程上发生问题，形成一种恶性循环。BIM主要功能在建筑物生命周期中，建立并使用内部共通可存取与项目相关的信息，在这经整合过得数字环境中，前者输入之数据可供后续其他人员使用，有助于提高项目质量、节省时间、减低成本与错误；透过BIM建立的图说及相关信息，将建筑物相关设施数据自BIM中撷取出来，以建立设施管理的数据库，作为设施管理的主要内容，透过管理软件可查询相关设施的数据，能降低维修之不便并避免错误，让使用者在使用阶段的维护管理更方便且更有效率。
