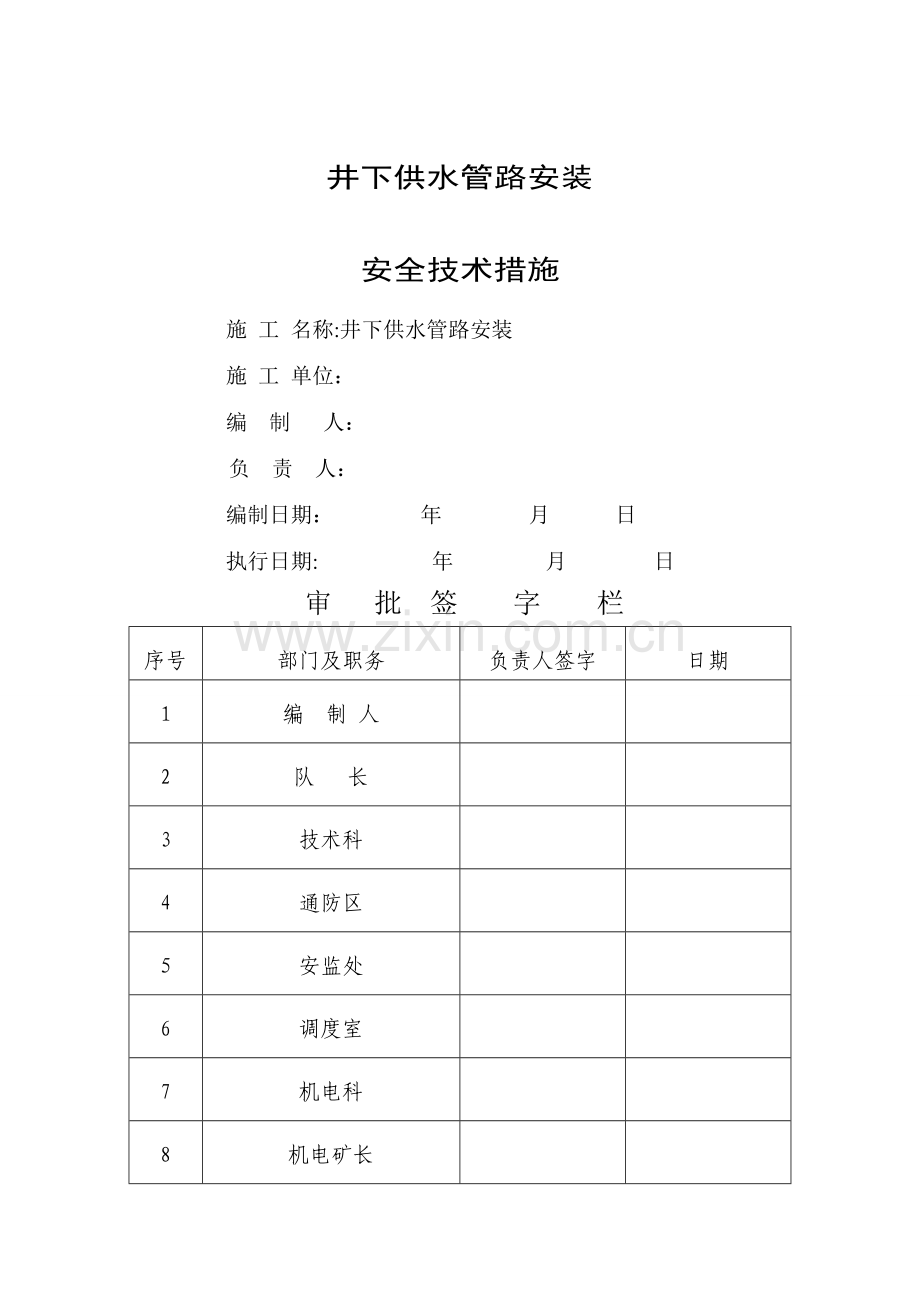

井下供水管路安装
安全技术措施
施 工 名称:井下供水管路安装
施 工 单位：
编 制 　人：
负 责 人：　
编制日期：　 　年　　 月 日
执行日期:　　　　 　年　 　 　月　 　日
审 批 签　 字 　 栏
序号
部门及职务
负责人签字
日期
１
编　制 人

2
队 长

3
技术科

4
通防区

５
安监处

6
调度室

7
机电科

8
机电矿长

９
通风矿长

10
安全矿长

11
生产矿长

１2
总工程师

注:签字栏中部门及职务根据实际情况签

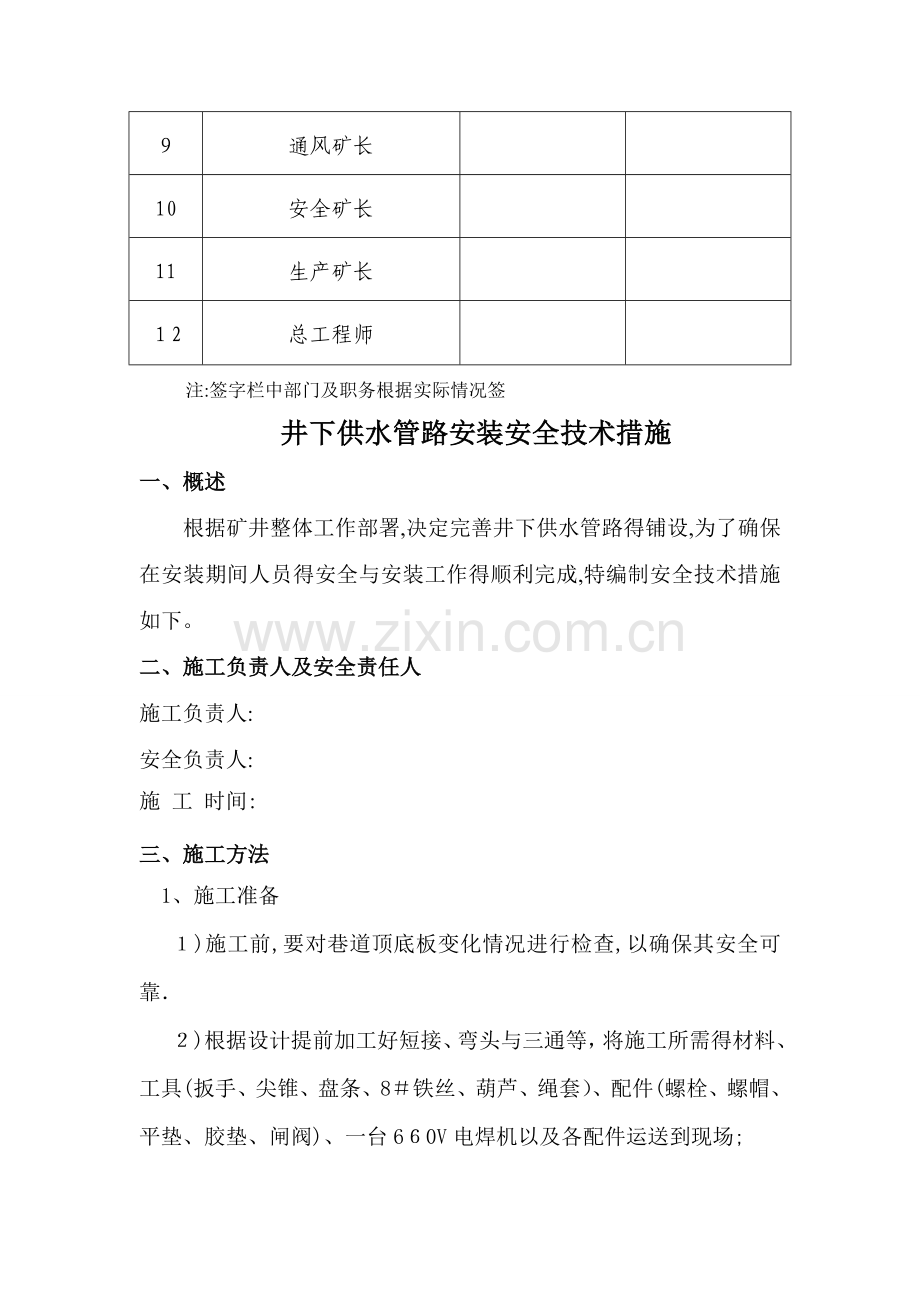

井下供水管路安装安全技术措施
一、概述
　 根据矿井整体工作部署,决定完善井下供水管路得铺设,为了确保在安装期间人员得安全与安装工作得顺利完成,特编制安全技术措施如下。
二、施工负责人及安全责任人
施工负责人:
安全负责人:
施 工 时间:
三、 施工方法
1、施工准备
１)施工前,要对巷道顶底板变化情况进行检查,以确保其安全可靠．
２)根据设计提前加工好短接、弯头与三通等，将施工所需得材料、工具(扳手、尖锥、盘条、8＃铁丝、葫芦、绳套）、配件(螺栓、螺帽、平垫、胶垫、闸阀)、一台6６0V电焊机以及各配件运送到现场;
　３）由通风工区调出２台报警值为０、5％得便携式瓦检器供施工人员使用。
２、施工方法
  作业人员将水管扛抬、搬运至井下施工地点,采用电钻打眼，将锚杆打到规定尺寸,然后将水管固定在锚杆外露端。
　　 每班施工前,班组长必须首先检查巷道支护情况,发现失效支护,必须及时修复,在保证安全得前提下进行施工打眼。每次打眼前，必须对电钻得绝缘以及电缆得拖移情况进行检查,在确保完好之后要对电钻进行试运转，一切正常方可开转按要求进行施工。
　 　每次安装水管前，必须检查水管得内外直径、接口处得尺寸、水管长度以及有无损坏漏水现象,都必须符合规定要求。否则不允许进行安装施工.检查都合格后,依次按顺序安装.
安装好之后,要将废旧材料处理干净,完成一个循环
四、安装顺序及注意事项
　　1、管道安装施工顺序如下:
地面管子套袖焊接→管子运输入井→起吊锚杆放线打眼→起吊锚杆安装→管道安装→水压试验→管道冲洗→管道面涮漆→管道试运行
　　2、管道安装施工放线定位：
　 　　根据放线标高进行打眼，起吊锚杆预埋深度1500mm深,外露200mｍ．锚固剂填充使锚杆牢固可靠,严禁松动。　
３、管道吊放：
　　管子在地面一端焊接套袖，另一端割一个Ø５０圆孔,用链条穿过圆孔,然后用吊链固定;套袖段用吊链固定，然后统一起吊,起吊至横梁位时，由支架上人员调位、固定。
4、管道吊装对口:
　 　井下管道吊装主要采用人力借助手动葫芦将其吊至横梁处就位,安装管道要设专人指挥，并认真检查机具，以免碰伤。借助手动葫芦对口调整管口，管口组对符合要求时,可对其定位连接.
五、安全措施
　 1、施工现场必须指定现场负责人与安全负责人，其她人员必须听从其指挥,严禁违章指挥与违章操作。所有施工人员必须认真学习本措施,并掌握.
　 2、在井下人工搬运钢管时应注意：上肩时，一人先上,另一人后上;下肩时，一人先把一头放下,另一人将另一头从肩上慢放下。
抬运过程中,两人要同肩,步调一致。
３、工作前,准备好各种工作用具，吊链、绳套必须完好,不能超额定载荷使用,严禁使用打滑吊链,如果采用钢丝绳吊挂起吊,必须使用5分以上钢丝绳。
4、在施工地点,施工时间内施工区段两端必须设立警戒并安排专人瞧守:严禁轨道运输，且无关人员不得进入。
５、在施工地点施工前,由辅助人员在巷道顶每隔4、5米打深为1、５米锚杆,以便起吊时使用。 　
6、锚杆施工必须严格执行规定,外露长度不得超过2０0mm.
　 7、起吊管子时,起吊点得连接必须牢靠稳固,并锁紧，以免滑脱造成事故。
8、起吊管子,采用两个2T吊链,两头同时起吊到安装位置后立即进行稳固与管子连接。
9、起吊管子时，应随时观察起吊点、起吊管子及各扣件得情况,确认无安全隐患后,方可继续起吊。
10、起吊管子时,起吊人员所处位置应有足够得安全撤离空间。
１1、脚手架各连接件、螺丝连接必须牢固可靠；施工人员必须系好安全带。
1２、施工完成后，最后统一进行调整,保证管路做到“直、稳”.
13、施工期间，必须有安全负责人随时监督检查安全情况。
14、井下需要使用电焊、气割操作，必须单独提报专项安全技术措施。
　 1５、电焊机电源以就近原则接在开关上,开关必须具有漏电保护功能等。如有其它情况，再经现场领导研究决定.
1６、施工结束后，应留专人对施工现场所遗留杂物进行清理,清理结束后方准离开。坚决杜绝现场遗留铁丝、矿泉水瓶等杂物。
１７、在13#回风大巷中安装管道时远离危险区，保证人身安全。
六、质量要求
1、按设计要求进行安装,安装得管路、三通、闸阀不影响行车与行人;
　2、管路得吊挂与支撑符合设计要求；
3、管路得接头处螺栓齐全紧固,胶垫齐全闸阀灵活无卡阻,无漏水现象。
七、其她
1、安装期间,由施工负责人统一指挥,各管理人员跟班负责,确保本次安装实现安全、顺利、高效、节俭得目得。
2、未尽事项严格按照《煤矿安全规程》有关规定执行,不得违章作业。
