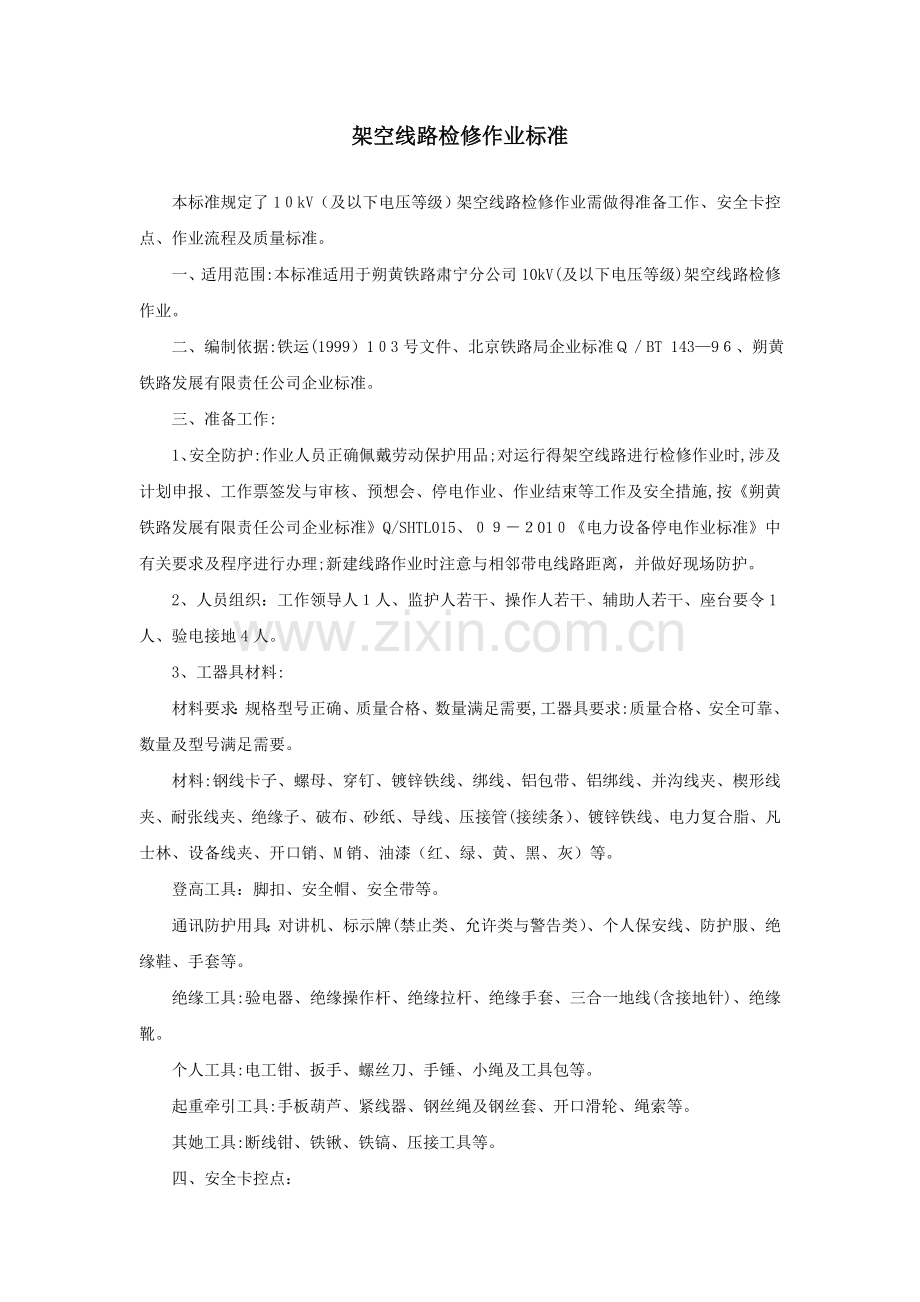

架空线路检修作业标准
本标准规定了1０kV（及以下电压等级）架空线路检修作业需做得准备工作、安全卡控点、作业流程及质量标准。
一、适用范围:本标准适用于朔黄铁路肃宁分公司10kV(及以下电压等级)架空线路检修作业。
二、编制依据:铁运(1999）1０3号文件、北京铁路局企业标准Ｑ／BT 143—9６、朔黄铁路发展有限责任公司企业标准。
三、准备工作:
1、安全防护:作业人员正确佩戴劳动保护用品;对运行得架空线路进行检修作业时,涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施,按《朔黄铁路发展有限责任公司企业标准》Q/SHTL015、０９－２01０《电力设备停电作业标准》中有关要求及程序进行办理;新建线路作业时注意与相邻带电线路距离，并做好现场防护。
2、人员组织：工作领导人１人、监护人若干、操作人若干、辅助人若干、座台要令1人、验电接地4人。
3、工器具材料:
材料要求：规格型号正确、质量合格、数量满足需要,工器具要求:质量合格、安全可靠、数量及型号满足需要。
材料:钢线卡子、螺母、穿钉、镀锌铁线、绑线、铝包带、铝绑线、并沟线夹、楔形线夹、耐张线夹、绝缘子、破布、砂纸、导线、压接管(接续条）、镀锌铁线、电力复合脂、凡士林、设备线夹、开口销、M销、油漆（红、绿、黄、黑、灰）等。
登高工具：脚扣、安全帽、安全带等。
通讯防护用具：对讲机、标示牌(禁止类、允许类与警告类）、个人保安线、防护服、绝缘鞋、手套等。
绝缘工具:验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线(含接地针)、绝缘靴。
个人工具:电工钳、扳手、螺丝刀、手锤、小绳及工具包等。
起重牵引工具:手板葫芦、紧线器、钢丝绳及钢丝套、开口滑轮、绳索等。
其她工具:断线钳、铁锹、铁镐、压接工具等。
四、安全卡控点：
1、操作人员必须听从统一指挥;做好作业现场防护,非施工人员不得进入施工现场。
２、确认线路名称、地点、电杆编号、就是否已停电并做好安全措施,确认无误后，在监护人得监护下方可登杆,以防误登、误操作；六级以上大风或雷雨时，禁止登杆。
３、登杆前检查基础就是否牢固、电杆就是否有裂纹；在新立电杆上作业前,应将回填土夯实;登冲刷、起土、上拔与导线、拉线松弛得电杆应采取安全措施。
4、登杆作业所用工具及零星材料应装入工具包内,上下传递材料工具应用吊绳,不得抛接,防止高空掉物,现场人员应戴安全帽,杆下严禁行车与无关人员逗留。
5、作业人员登杆前,检查脚扣各部位有无断裂、锈蚀现象,并对安全带、登杆工具作冲击试验,确认良好后方可登杆;登杆时做到“脚踩稳、手扒牢、一步一步慢登高，到达位置第一要,安全带系牢靠”。
６、安全带系上后，必须检查扣环就是否扣牢。杆上作业转位时，不得失去安全带保护，安全带必须系在牢固得构件或电杆上，不得系在绝缘子、避雷器、导线等不牢固得物件上;在新立电杆作业时,应防止安全带从杆顶脱出或被锋利物割伤;严禁不系安全带进行高空作业。
7、送电后检查用户设备运行正常方可撤离现场。
五、作业流程及质量标准:
作业项目
作 业 流 程
质 量 标　准
架空线路检修作业
架空线路检修作业
架空线路检修作业
架空线路检修作业

１、校正电杆、电杆根应培土。
1、1、人员上电杆,在电杆上部合适位置系好大绳作为电杆得拉力绳之用，地面人员拉住大绳得另一端。大绳应有足够得机械强度,中间无断股、散股及其她破损情况,长度应超过电杆得长度,防止拉绳子时电杆突然倾倒砸伤人员。
1、2、直线杆向垂直线路方向倾斜,校正时不需要打开导线固定绑线;直线杆向顺线路方向倾斜，校正时应打开导线固定绑线。
１、3、终端杆、分岐杆向线路方向倾斜,由于电杆受力大，校正时应先卸载,即将导线与绝缘子、横担脱离。
1、４、人员下电杆。
1、5、开挖电杆根部基础。开挖基础应沿电杆倾斜得反方向进行,深度一般为800~１000mm，宽度满足电杆校正得需要即可。
1、6、认真检查电杆根部,如果有裂纹或断杆露筋现象,视情况进行处理或更换。
1、7、拉绳校杆。拉绳子校杆时，一人指挥,拉绳时，开始不能用力过大，应根据电杆得变化情况逐步加大或减小拉绳子得力量，防止用力过大电杆反弹并向反方向或其她方向倾斜。
1、8、在拉绳子校杆得过程中,应及时回填与捣固基础根部。
1、9、电杆校正完毕后，拆除拉绳子,恢复电力线得固定。
2、登杆检查电杆状态。
３、检查横担有无锈蚀、变形、偏移、水平。
4、清洁瓷瓶、更换不良得绑线、铝包带、瓷瓶。
5、紧固各部螺丝、更换不良金具。
6、检查弓子线、电缆引线、接头有无烧伤、虚接、氧化、更换不良得线夹。
7、校正横担
7、1、校正直线杆横担，可不卸载进行。校正倾斜得横担，采用抬或压得方法,必要时松动抱箍螺母,但需防止横担下滑。
7、2、分歧杆、终端杆横担与电杆不垂直时,应卸载校正。
8、导线弛度调整（参照导线弛度调整作业标准)。
9、导线接头制作(参照导线接头制作作业标准)
10、导线得检修
１0、1导线表面有损伤,还未达到切断重新接得程度时,可用修补得方法处理。
１0、2当导线损坏不超过导电部分截面积得１7%时,可在缺陷部分敷线补修,敷线材质、规格应与导线相同,长度应超出缺陷部分，两端缠绕长度为10０mm。当铝绞线磨损面积占导电部分截面积得6%以内、损伤深度为单股线直径得1／3以内时,应采用同样金属得单股线在损坏部分缠绕,缠绕长度应超出损坏部分两端各30mm。
10、3检修导线时,应检查导线在绝缘子上得固定、绑扎,绑扎应牢固。且应满足下列要求:
11、导线在针式绝缘子上得绑扎(导线在针式绝缘子上得绑扎作业标准)。
12、拉线检修调整。
1２、1、对拉线得上部调整必须在停电状态下进行，对拉线得下部调整可根据具体情况决定就是否需要停电。如果只需要调整UT线夹,可以不停电;如果对拉线重新打回头,更换UT线夹、地锚杆、地锚板,必须停电后进行。
12、2、对拉线回头得调整。如果拉线松弛不严重,可调整UＴ线夹;如果拉线松弛严重,应重新打回头。
12、3、对拉线打回头得步骤如下:在地锚杆、拉线上安装紧线器,在紧线器上挂手扳葫芦使拉线、UＴ线夹受力,U型杆上应保留较大得间隙，以便以后进行调整。
1２、4、如果拉线、地锚杆、UT型号线夹被盗、应及时处理,更换新得拉线。ＵT型线夹、地锚杆不能小于原来得规格。更换方法如下：
a)将地锚杆挖出，更换地锚杆。
b）更换长度不符合要求得拉线。
c)利用手扳葫芦与地锚杆将电杆整正。整正前应检查电杆根部有无横向裂纹与露筋现象。
d)制作拉线回头，安装好UＴ线夹,紧固后拆除手扳葫芦。
e）拉线下料时应计算精确,避免过长、过短造成浪费。
1、直线杆杆身倾斜不大于梢径得一半,转角杆、终端杆杆身倾斜不大于一个杆得梢径。当直线杆杆身倾斜大于一个稍径转角杆、终端杆杆身倾斜大于两个杆得稍径时,应对电杆进行校正。
2、埋设位置偏离中心线不超过1００mm，超过１5０mm时应重新埋设。
3、电杆裂纹宽度小于０.5ｍｍ，横向长度小于1/３周长,纵向长度小于0.5m。当裂纹宽度大于1ｍm,横向长度大于1/２周长,纵向长度大于1m时,应更换。
４、横担中心至杆顶距离，不应小于２０0mm。
5、各横担应平行架设在一个垂直面内,转角杆横担一般符合如下规定:
５、1、电力线路转角度为45°及以下时，用单横担或双横担。
5、２、电力线路转角度为４５°以上时，用二段横担。
５、３、横担应装在电源得相反方向(受电侧）,终端杆、分歧杆、转角杆得横担应装在受力得反方向(拉线侧),多层横担应装在同一侧。
5、4铁横担不允许弯曲。
5、5横担倾斜偏移不大于２0mｍ。
５、6三角排列，横担安装距离要求:
ａ)杆顶支座抱箍中心距杆顶不小于150mm。
b)扁三角排列时横担中心距杆顶距离为5０0mm。
ｃ)正三角排列时横担中心距杆顶距离为８00mｍ。
6、导线弛度得误差,不应超过设计弛度得±5％。导线紧好后,同档内各导线弛度力求一致,水平排列得导线弛度相差不应大于5０ｍm。
7、导线得排列顺序为，顺线路方向,面对负荷侧从左到右A、B、C。当低压线路带有零线时,零线应靠近电杆,为a、ｏ、b、c。
8、导线连接时，在每一档内每一条线只允许有一个接头，但架空线路跨越铁路、电力线、公路、电车道、通信线及主要河流时,导线不允许有接头。
9、不同金属、不同到往方向、不同规格得导线只允许在杆上过引线内连接,严禁在档距内连接(用专用连接器在杆塔跳线上连接)
１０、导线接头位置与绝缘子固定处得净距离不应小于500mm，距耐张线夹之间得距离不宜小于1５ｍ。如果有补修管,则补修长管之间得距离不应小于５ｍ。
11、普通拉线与电杆得夹角一般45度，受地形限制时可适当减小,但不应小于30度。
１2、拉线棒与拉线盘应垂直,连接处应采用双螺母,其外露地面部分得长度应为50０~70０mｍ。
13、采用UT型、楔型线夹固定得拉线，拉线弯曲部分不应有明显松散,拉线端头处与拉线主线应有可靠固定，线夹处露出得尾线长度为３００~５00ｍm,尾线回头后与本线应扎紧。
1４、拉线固定于电杆上得位置,应符合下列规定:
１4、1、导线为三角形排列，在横担上方距横担中心15０~３00mm处。
１4、2导线为水平排列时，在横担下方距横担中心１50~300mm处。
１５、拉线位于交通要道或人易于触及得地方,须套涂有红白油漆相间标志得管保护。
１6、拉线距１0kv带电部分不应小于2０0ｍm,距0、3８ｋv带电部分至少保持100mm。
17、终端杆向线路方向倾斜,校正时可借助拉线进行。
