桥梁总体现场质量检验表检验总表

74

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

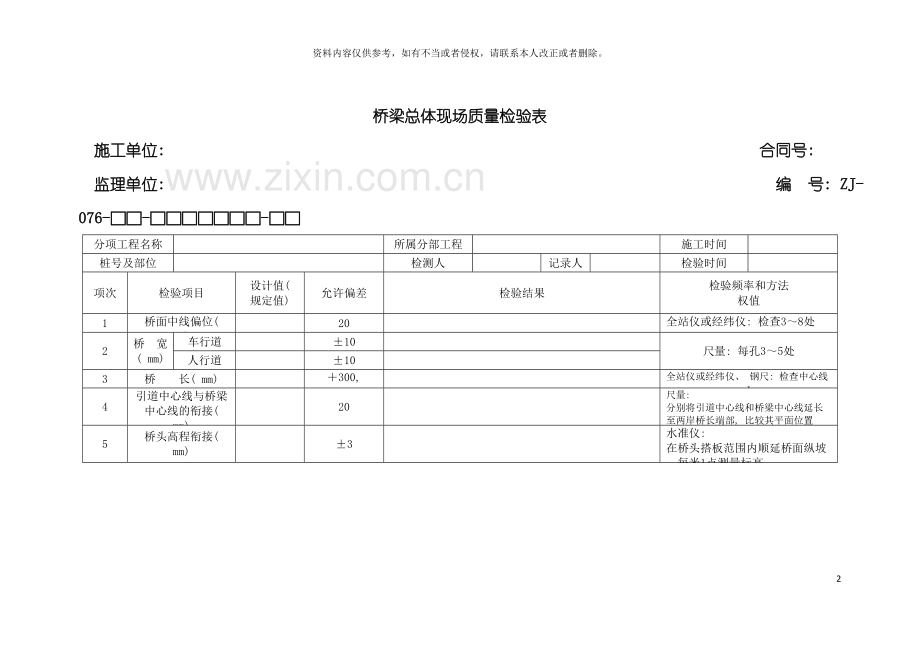

桥梁总体现场质量检验表
施工单位: 合同号:
监理单位: 　 编 号: ZJ-076-□□-□□□□□□□-□□
分项工程名称

所属分部工程

施工时间

桩号及部位

检测人

记录人

检验时间

项次
检验项目
设计值( 规定值)
允许偏差
检验结果
检验频率和方法
权值
1
桥面中线偏位( mm)

20

全站仪或经纬仪: 检查3～8处
2
桥 宽
( mm)
车行道

±10

尺量: 每孔3～5处
人行道

±10

3
桥 长( mm)

＋300, －100

全站仪或经纬仪、 钢尺: 检查中心线
1
4
引道中心线与桥梁
中心线的衔接( mm)

20

尺量: 分别将引道中心线和桥梁中心线延长至两岸桥长端部, 比较其平面位置
5
桥头高程衔接( mm)

±3

水准仪: 在桥头搭板范围内顺延桥面纵坡, 每米1点测量标高
外观情况:

自检结论:

质检工程师: 日期:

钢 筋 检 查 记 录 表
施工单位: 合同号:
监理单位: 编 号: ZJ-077-□□-□□□□□□□-□□
分项工程名称

施工时间

桩号及部位

检验时间

检验项目
钢筋编号
型号
根数
设计值
实测数据
受力钢筋同排间距( mm)

箍筋、 横向水平钢筋、 螺旋筋间距( mm)

检验项目
设计值
实测值
设计值
实测值
设计值
实测值
设计值
实测值
钢筋骨架尺寸( mm)
长

宽( 高、 直径)

弯起钢筋位置( mm)

受力钢筋排距( mm)

保护层厚度( mm)

预埋件尺寸
符合设计 □ 不符合设计 □
受力筋接头
形式

规定长度

实测最小长

质量

受拉区
最大比例( %)

受压区
最大比例( %)

外观检查

检验: 日期:
记录: 日期:
钢筋安装质量交验单
施工单位: 合同号:
监理单位: 编 号: ZJ-078-□□-□□□□□□□-□□
分项工程名称

施工时间

所属分部工程

检验时间

桩号及部位

检测人

记录人

项次
检验项目
规定值或
允许偏差
检验结果
检验频率和方法
检测点数
合格点数
合格率( %)
1
受力钢筋间距( mm)
两排以上排距
±5

尺量: 每构件检查
2个断面
同
排
梁、 板、 拱肋
±10

基础、 锚碇、
墩台、 柱
±20

灌注桩
±20

2
箍筋、 横向水平钢筋、
螺旋筋间距( mm)
±10

尺量: 每构件检查
5～10个间距
3
钢筋骨架尺寸( ㎜)
长
±10

尺量: 按骨架总数
30%抽检
宽、 高或直径
±5

4
弯起钢筋位置( mm)
±20

尺量: 每骨架抽检30%
5
保护层厚度( mm)
柱、 梁、 拱肋
±5

尺量: 每构件沿模板
周边检查8处
基础、 锚碇、 墩台
±10

板
±3

备注: 附件见”钢筋检查记录表”( 表格编号 )
外观情况:

自检结论:

质检工程师:

日 期:
监理意见:

专业监理工程师:

日 期:

钢筋网质量交验单

施工单位: 合同号:
监理单位: 　 编 号: ZJ-079-□□-□□□□□□□-□□
分项工程名称

所属分部工程

施工时间

桩号及部位

检测人

记录人

检验时间

项次
检验项目
设计值( 规定值)
允许偏差
检验结果
检验频率和方法
1
网的长度( mm)

±10

尺量: 全部
2
网的宽宽( mm)

±10

尺量: 全部
3
网眼尺寸( mm)

±10

尺量: 抽查3个网眼
4
对角线差( mm)

15

尺量: 抽查3个网眼对角线
外观情况:

自检结论:

质检工程师: 日期:
监理意见:

专业监理工程师: 日期:

后张法预应力管道质量交验单
施工单位: 合同号:
监理单位: 编 号: ZJ-083-□□-□□□□□□□-□□
分项工程名称

所属分部工程

施工时间

梁板编号

检测人

记录人

检验时间

位置检查
截面位置
A端
B端
中截面
起弯点
起弯点
任意
任意
任意
任意
任意
横向
竖向
横向
竖向
横向
竖向
横向
竖向
横向
竖向
横向
竖向
横向
竖向
横向
竖向
横向
竖向
横向
竖向
①
管
道
坐标
设计

实测

②
设计

实测

③
设计

实测

④
设计

实测

⑤
设计

实测

管道材料及本身的质量:
锚具垫板与孔道垂直情况:
管道固定方式及可靠性:
自检结论:

质检工程师: 日期:
监理意见:

专业监理工程师: 日期:
预 应 力 张 拉 记 录 表( 一)
施工单位: 合同号:
监理单位: 编 号: ZJ-084-□□-□□□□□□□-□□
工 程 名 称

构件名称

施 工 时 间

构件砼设计强度MPa

桩 号

构件编号

张拉检验时间

张拉时试件强度MPa

张拉断面
千斤顶编号

张拉断面
千斤顶编号

张拉参数
u

张拉部位及直弯束示意图
油表编号

油表编号

K

① ② N1

① ② N2
(A面)
(B面)
标定日期

标定日期

EP

此梁( 板) 为 跨 梁( 板)
单侧伸长量计算式:
封锚情况描述:
钢束
张拉断面编号
记录
项目
张 拉 阶 段
力筋回缩
锚塞回缩
单侧伸长量( mm)
总伸长
( mm)
理论伸长量( mm)
允许偏差值( mm)
张拉伸长率( %)
滑断丝情况
处理情况
编号
股数
10%δk

100%δk
超张拉

油表读数( MPa)

油表读数

伸长量( mm)

回缩量读数

油表读数( MPa)

油表读数

伸长量( mm)

回缩量读数

油表读数( MPa)

油表读数

伸长量( mm)

回缩量读数

油表读数( MPa)

油表读数

伸长量( mm)

回缩量读数

自检结论:

质检工程师: 日期:
监理意见:

旁站监理: 日期:

预 应 力 张 拉 记 录 表( 二)
施工单位: 合同号:
监理单位: 编 号: ZJ-085-□□-□□□□□□□-□□
工 程 名 称

张 拉 部 位

构 件 施 工 时 间

钢束示意图
构 件 编 号

张拉时混凝土强度

张 拉 时 间

钢束规格

张拉端锚固
型式
千斤顶编号

锚固端锚固型式

油压表编号

挤压机型号

钢束强度( MPa)

标定日期

磨擦系数

设计控制应力( MPa)

计算伸长值( mm)

构件设计长度( m)

钢束编号
记录项目
张拉阶段
力筋回缩
锚塞回缩
伸长量( mm)
张拉伸长率%
滑、 断丝情 况
备注
10%δk

100%δk

油表读数 ( MPa)
伸长量(mm)

油表读数( MPa)

N1

回缩读数( mm)

回缩读数( mm)

N3

回缩读数( mm)

回缩读数( mm)

N5

回缩读数( mm)

回缩读数( mm)

N2

回缩读数( mm)

回缩读数( mm)

自检结论:

质检工程师: 日期:
监理意见:

旁站监理: 日期:
预 应 力 张 拉 记 录 表( 三)
施工单位: 合同号:
监理单位: 编 号: ZJ-086-□□□-□□□□□□□□-□□□□
工 程 名 称

张 拉 部 位

构 件 施 工 时 间

钢束示意图
构 件 编 号

张拉时混凝土强度

张 拉 时 间
第一次

第二次

钢束规格

张拉端锚固
型式
千斤顶编号

锚固端锚固型式

油压表编号

挤压机型号

钢束强度( MPa)

标定日期

磨擦系数

设计控制应力( MPa)

计算伸长值( mm)

构件设计长度( m)

钢束编号
记录项目
张拉阶段
力筋回缩
锚塞回缩
伸长量( mm)
张拉伸长率%
滑、 断丝情 况
备注
第一次张拉
第二次张拉

油表读数 ( MPa)
伸长量(mm)
10%δk
20%δk
100%δk
100%δk
油表读数( MPa)

回缩读数( mm)

回缩读数( mm)

回缩读数( mm)

回缩读数( mm)

回缩读数( mm)

回缩读数( mm)

回缩读数( mm)

回缩读数( mm)

自检结论:

质检工程师: 日期:
监理意见:

旁站监理: 日期:

混凝土施工原始记录表
施工单位: 合同号:
监理单位: 编 号: ZJ-087-□□-□□□□□□□-□□
分项工程名称

所属分部工程

桩号及部位

记录人

施工时间
开始

结 束

施工气温
最高

最 低

混凝土标号

拌和方式

运输方式

振捣方式

水泥品种及标号

水泥用量(kg/m3)

粉煤灰/其它掺和
合料

施工配合比

水灰( 胶) 比

外 加 剂
名称

掺入量

实测坍落度(mm)

1
2
3
平 均

留取试样组数

编 号

施工间断记录

备 注

自检意见

质检工程师: 日期:

后张法质量检验表

施工单位: 合同号:
监理单位: 　 编 号: ZJ-088-□□-□□□□□□□-□□
分项工程名称

所属分部工程

施工时间

桩号及部位

检测人

记录人

检验时间

项次
检验项目
设计值( 规定值)
允许偏差
检验结果
检验频率和方法
1
管道坐标( mm)
梁长方向

±30
加
尺量: 抽查30%,
每根查10个点
梁高方向

±10

2
管道间距( mm)
同 排

10

尺量: 抽查30%,
每根查5个点
上下层

10

3△
张拉应力值

符合设计要求

查油压表读数: 全部
4△
张拉伸长率

符合设计规定, 无设计规定时±6%

尺量: 全部
5
断 丝 滑丝数
钢 束

每束1根, 且每断面不超过钢丝总数的1%

目测: 每根( 束)
钢 筋

不允许

外观情况:

自检结论:

质检工程师: 日期:
基础砌体质量检验表

施工单位: 合同号:
监理单位: 　 编 号: ZJ-089-□□-□□□□□□□-□□
分项工程名称

所属分部工程

施工时间

桩号及部位

检测人

记录人

检验时间

项次
检验项目
设计值( 规定值)
允许偏差
检验结果
检验频率和方法
1△
砂浆强度( MPa)

合格标准内

按附录F检查
2
轴线偏位( mm)

25

经纬仪: 纵、 横各测量2点
3
平面尺寸( mm)

±50

尺量: 长、 宽各3处
4
顶面高程( mm)

±30

水准仪: 测5～8点
5△
基底高程( mm)
土 质

±50

水准仪: 测5～8点
石 质

＋50, －200

外观情况:

自检结论:

质检工程师: 日期:
墩、 台身砌体质量检验表
施工单位: 合同号:
监理单位: 　 编 号: ZJ-090-□□-□□□□□□□-□□
分项工程名称

所属分部工程

施工时间

桩号及部位

检测人

记录人

检验时间

项次
检验项目
设计值( 规定值)
允许偏差
检验结果
检验频率和方法
1△
砂浆强度( Mpa)

合格标准内

按附录F检查
2
轴线偏位( mm)

20

全站仪或经纬仪: 纵、 横各测量2点
3
墩台长、 宽( mm)
料 石

+20, -10

尺量: 检查3
个断面
块 石

+30, -10

片 石

+40, -10

4
竖直度或坡度( %)
料石、 块石

0.3

垂线或经纬仪: 纵、
横各测量2处
片石

0.5

5△
墩、 台顶面高程( mm)

±10

水准仪: 测量3点
6
大面积平整度( mm)
料 石

10

2m直尺: 检查竖
直、 水平两个方向,
每20m21处
块 石

20

片 石

30

外观情况:

自检结论:

质检工程师: 日期:
拱圈砌体质量检验表
施工单位: 合同号:
监理单位: 　 编 号: ZJ-091-□□-□□□□□□□-□□
分项工程名称

所属分部工程

施工时间

桩号及部位

检测人

记录人

检验时间

项次
检验项目
设计值( 规定值)
允许偏差
检验结果
检验频率和方法
1△
砂浆强度( Mpa)

合格标准内

按附录F检查
2
砌体外侧平面偏位( mm)
无镶面

＋30, －10

经纬仪: 检查拱脚、 拱顶、 1/4跨共5处
有镶面

＋20, －10

3△
拱圈厚度( mm)

＋30, －0

尺量: 检查拱脚、 拱顶、
1/4跨共5处
4
相邻镶面石砌块表层错位( mm)
粗石料、 混凝土预制块

3

拉线用尺量:
检查3～5处
块石

5

5△
内弧线偏离设计弧线( mm)
跨径≤30m

±20

水准仪或尺量: 检查拱脚、 拱顶、 1/4跨共5处高程
跨径＞30m

±1/1500跨径

极值

拱腹四分点: 允许偏差的2倍且反向

外观情况:

自检结论:

质检工程师: 日期:

侧墙砌体质量检验表

施工单位: 合同号:
监理单位: 　 编 号: ZJ-092-□□-□□□□□□□-□□
分项工程名称

所属分部工程

施工时间

桩号及部位

检测人

记录人

检验时间

项次
检验项目
设计值( 规定值)
允许偏差
检验结果
检验频率和方法
1△
砂浆强度( Mpa)

合格标准内

按附录F检查
2
外侧平面偏位( mm)
无 镶 面

＋30, －10

经纬仪: 检查5处
有 镶 面

＋20, －10

3△
宽 度( mm)

＋40, －10

尺量: 检查5处
4
顶面高程( mm)

±10

水准仪: 检查5点
5
竖直度或坡度( %)
片石砌体

0.5

吊垂线: 每侧墙面
检查1～2处
块石、 粗料石、 混凝土块镶面

0.3

外观情况:

自检结论:

质检工程师: 日期:

基坑质量交验单

施工单位: 合同号:
监理单位: 　 编 号: ZJ-093-□□-□□□□□□□-□□

分项工程名称

所属分
部工程

施工时间

检验时间

桩号及部位

检测人

记录人

基底地质情况
设计

地基承载力
( KPa)
设计

实际

实际

基底标高(m)
设计

实际

基坑平面尺寸(m)
设计

实际

基
坑
平
面
示
意
图

自检结论:

质检工程师: 日期:
监理意见:

专业监理工程师: 日期:

地基处理交验单

施工单位: 合同号:
监理单位: 　 编 号: ZJ-094-□□-□□□□□□□-□□

工 程 名 称

施工时间

桩号及部位

检验时间

记 录 人

复 核 人

处 理 方 法

回填材料结构名称和外渗剂含量

处 理 范 围
长 度

宽 度

厚 度

分层厚度( cm)
松 铺

压 实

底面高程偏差( mm)
允许值
左 前
左 后
右 前
右 后

密实度或强度
项目
处 理 后 密 实 度 或 强 度
合格率( %)
第一层

第二层

第三层

第四层

第五层

顶面高程偏差( mm)
允许值
左 前
左 后
右 前
右 后

备 注

自检意见

质检工程师: 日 期:
监理意见

专业监理工程师: 日 期:

明挖( 扩大) 基础质量检验表

施工单位: 合同号:
监理单位: 　 编 号: ZJ-095-□□-□□□□□□□-□□
分项工程名称

所属分部工程

施工时间

桩号及部位

检测人

记录人

检验时间

项次
检验项目
设计值( 规定值)
允许偏差
检验结果
检验频率和方法
1△
混凝土强度( MPa)

合格标准内

按附录D检查
2
平面尺寸( mm)

±50

尺量: 长、 宽各检查3处
3△
基础底面高程 ( mm)
土质

±50

水准仪: 测量5～8点
石质

+50,-200

4
基础顶面高程( mm)

±30

水准仪: 测量5～8点
5
轴线偏位( mm)

25

全站仪或经纬仪: 纵、
横各检查2点
外观情况:

自检结论:

质检工程师: 日期:

钻 孔 记 录 表
施工单位: 合同号:
监理单位: 编 号: ZJ-096-□□-□□□□□□□-□□
分 项 工 程 名 称

开 钻 日 期
年 月 日
桩 号 及 部 位

墩( 台) 号

桩编号

桩径( cm)

护筒长度( m)

护筒顶标高( m)

护筒埋置深度( m)

钻头形式和直径( m)

钻头重量

上班交接时进尺( m)

本班进尺( m )

累计进尺( m)

由 月 日 时 分至 月 日 分
起 止 时 间
共计
工作
项目
冲程
( m)
冲击次数( 次/分)
钻进深度( m)
本次累计
检孔深度
( m)
孔底深度
( m)
孔内水位
( m)
地质情况
泥浆比重
备 注
h
min
h
min
h

辅 助 生 产 时 间 ( 小 时)
非 生 产 时 间 ( 小 时)
时间统计
纯钻时间
取渣
验 孔
检查
钻具
接 换
钢丝绳
投 石
投 土
小 计
孔内
事故
机械
事故
待 料
停 电
小 计
合 计

记录员

记录员: 日期: 质检员: 日期:

钻孔桩成孔交验单

施工单位: 合同号:
监理单位: 编 号: ZJ-097-□□-□□□□□□□-□□
分项工程名称

所属分部工程

施工时间

桩号及部位

检测人

记录人

检验时间

项次
检 验 项 目
设计值( 规定值)
允许偏差
检验结果
检验频率和方法
1
倾 斜 度

1%桩长, 且不大于500

用测壁( 斜) 仪或钻杆垂线法: 每桩检查
2
钻孔底标高( mm)

不小于设计

根据钻杆长度反算
3
钻孔深度( mm)

不小于设计

测绳量: 每桩测量
4
钻孔直径( mm)

不小于设计

探孔器: 每桩测量
5
护筒顶标高( mm)

6
地 质 情 况

自检结论:

质检工程师: 　　　　　　日期:
监理意见:

监理工程师: 　　　　日期:

钻孔桩终孔后灌注混凝土前检查记录表

施工单位: 合同号:
监理单位: 编 号: ZJ-098-□□-□□□□□□□-□□
工程名称

施工时间

桩号及部位

检验时间

护筒顶高程( m)

护筒长度( m)

设计直径( m)

终孔直径( m)

孔底偏位(mm)

设计孔底高程(m)

终孔孔底高程( m)

清孔后孔底高程(m)

灌注前孔底高程(m)

灌注前泥浆比重

含砂率( %)

沉淀层厚度(cm)

钻孔中出现的问题及处理

钢 筋 骨 架
主筋根数( 根)

主筋长度( m)

骨架总长( m)

骨架底面高程(m)

骨架每节长度(m)

连接方式及连接长度

备 注

自检意见

质检工程师: 日期:
监理意见

专业监理工程师: 日期:

水下混凝土灌注记录表

施工单位:
