路缘石人行道施工方案.doc

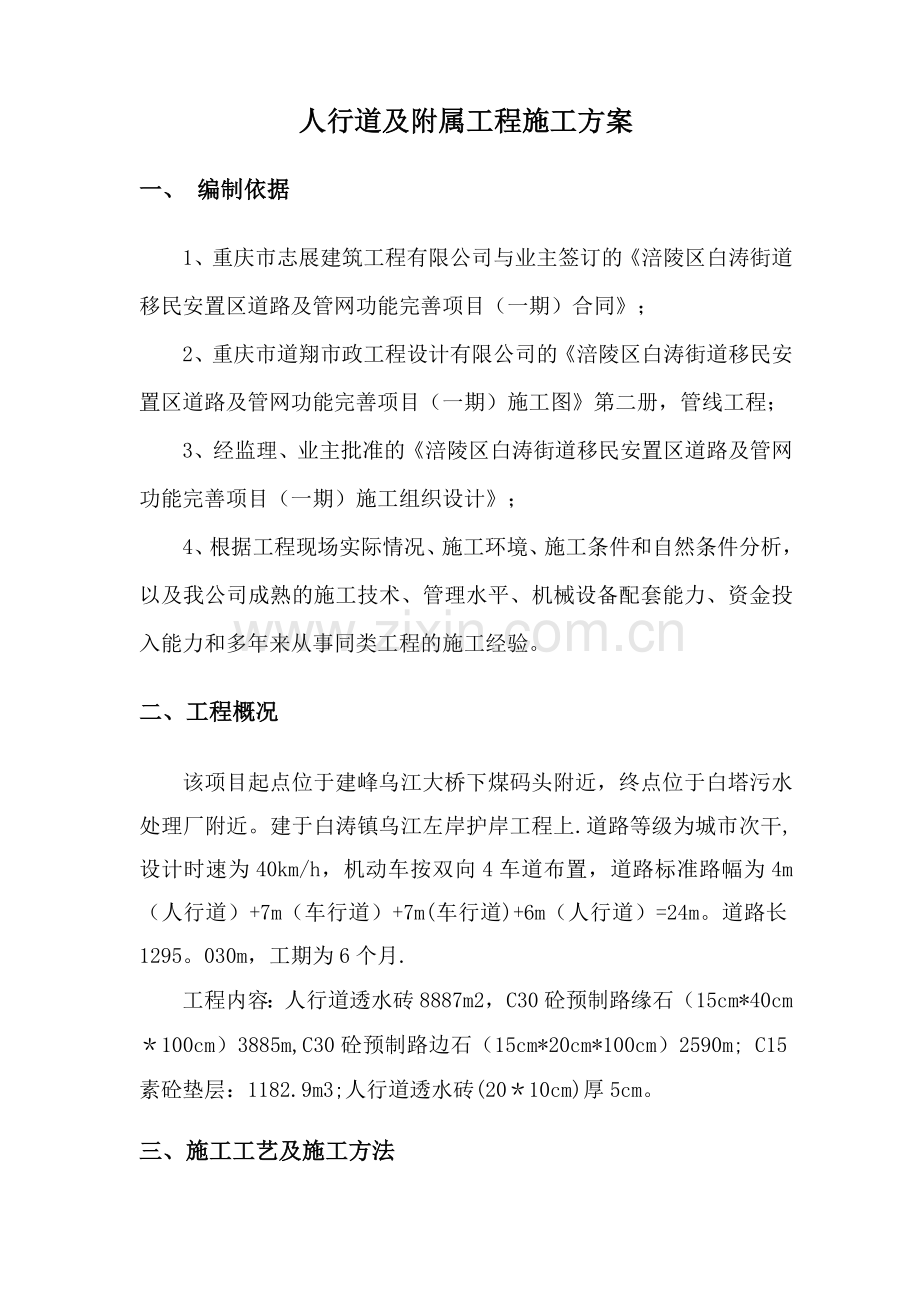

涪陵区白涛街道移民安置区道路及管网功能完善项目(一期)人行道及附属工程分项施工方案 重庆市志展建筑工程有限公司 2016年 月 日人行道及附属工程施工方案一、 编制依据1、重庆市志展建筑工程有限公司与业主签订的涪陵区白涛街道移民安置区道路及管网功能完善项目（一期）合同；2、重庆市道翔市政工程设计有限公司的涪陵区白涛街道移民安置区道路及管网功能完善项目（一期）施工图第二册，管线工程；3、经监理、业主批准的涪陵区白涛街道移民安置区道路及管网功能完善项目（一期）施工组织设计；4、根据工程现场实际情况、施工环境、施工条件和自然条件分析，以及我公司成熟的施工技术、管理水平、机械设备配套能力、资金投入能力和多年来从事同类工程的施工经验。二、工程概况该项目起点位于建峰乌江大桥下煤码头附近，终点位于白塔污水处理厂附近。建于白涛镇乌江左岸护岸工程上.道路等级为城市次干,设计时速为40km/h，机动车按双向4车道布置，道路标准路幅为4m（人行道）+7m（车行道）+7m(车行道)+6m（人行道）=24m。道路长1295。030m，工期为6个月.工程内容：人行道透水砖8887m2，C30砼预制路缘石（15cm*40cm100cm）3885m,C30砼预制路边石（15cm*20cm*100cm）2590m; C15素砼垫层：1182.9m3;人行道透水砖(2010cm)厚5cm。三、施工工艺及施工方法(一）、缘石安装施工采用花岗岩立缘石，花岗岩平缘石。工艺流程：测量放线刨槽基座垫层安装缘石检测调整勾缝养护验收1、材料检查缘石在使用前进行成品质量检验，合格后方可使用，其质量必须是表面色泽一致无蜂窝、麻面、裂缝等现象,外形尺寸也必须符合设计和规范要求，其允许误差规定如下；（1)抗压强度30MPa。(2）外形尺寸允许误差5mm;外露面平整度允许偏差3mm.（3）掉角塌边长度不大于20mm,外露面边棱完整.（4）表面应颜色一致，无裂纹等现象.2、缘石运输和砂浆运输（1）缘石运输采用汽车（小平板车）运输，人工装卸。每块缘石两个人抬,轻轻地放在车上，大面积一面朝下，相邻两块紧靠，两层时,层与层之间用方木条隔开,第二层放的方向与第一层放的方向成90。卸车时，同样两个人抬一块，轻轻地放好。严禁搭斜跳板滑卸,更不准自动翻卸。途中运输速度根据所经路的路况好坏而定，以不损伤缘石为准，以确保缘石外观质量.（2)砂浆运输亦采用一吨翻运输，运到工地自动翻卸在早就准备好的无洞钢板上，严禁污染原有道路，如有污染及时处理。3、测量放线边线校核后，用经纬仪将缘石位置测出，用带有明显标志的水泥钉钉进，在路面或步道边缘与缘石交界处放出缘石内边线,钉桩间距直线为20m，曲线可根据平曲线半径大小和竖曲线半径大小而定，一般5m或10m；并在桩上标明缘石顶面标高。按新钉桩挂线，在直线部分可用小线放线，如果拉线较长，有挠度，中间再加支承桩.在刨槽后安装前再复核一次。4、安砌缘石(1)施工前先挂线，把缘石沿基础一侧排好。(2）浇筑2cm厚岩砂。(3）按桩橛线及缘石顶面测量标高拉线绷紧，按线码砌缘石。需事先算好路口间的侧石数量，曲线外侧,缘石应注意外形圆滑，相邻侧石间缝隙用0.5cm厚木条或塑料条掌握。缘石不留缝，铺砌长度不能用整数除尽时,剩余部分可用调整缝宽的办法，缝宽0.5cm.不得已必须断缘石时，应将断头磨平。(4)铺设时两个人用缘石勾勾起缘石，按好线位轻轻放好。5、勾缝水泥砂浆制备：严格按照经批准的试验室出具的配合比配制，在现场用搅拌机搅拌而成。缘石砌筑完工后，安排缘石勾缝,缝宽0.5cm。勾缝前必须再次挂线,调整缘石至顺直、圆滑、平整，方可进行勾缝。先把缘石缝内土及杂物剔除干净，并用水润湿，然后用1：3（体积比）水泥砂浆灌缝填实勾平，用弯面压子压凹型槽,凹槽深度78mm。6、养护砂浆初凝后，用软扫帚扫除多余灰浆，并应适当泼水养护，不少于3d，最后达到整齐美观。7、质量检验应砌筑牢固、砂浆饱满、勾缝密实，外露面清洁、线条顺畅、平缘石不阻水。（二）人行道砖铺设采用20*105彩色环保人行道透水砖铺设(挤浆安砌)工艺流程:测量放样垫层安砌方砖灌缝养生1、测量放样步道中线（或边线）上，每隔510m安设一块砖做控制点，以掌握高程及方向；每一工作面应至少定出一条横线和两条纵线，分别控制人行道的纵、横缝和高程，纵横二条线必须垂直且每铺40m左右，应校正一次纵、横线的直角关系，纵线分别位于人行道内、外边缘,线长每10m左右必须校正一次高程.2、垫层10cm厚C15混凝土稳定基层施工完成后,铺筑3mm厚的中粗砂找平层。铺筑垫层料时应压实刮平，铺垫层应比砌方砖超前至少1m以上，不能随砌随铺，横向稍宽于砖面层.方砖垫层厚度不宜过厚,否则垫层料的压实度无法保证.3、方砖铺砌（1)铺砖前应对砖进行挑选，有明显外观缺陷(如：严重翘角、破损、色差过大等)的彩砖不得使用。（2）先用人工将基层面清扫干净,用砂浆按设计厚度进行找平，并立即在找平的砂浆上铺砌道板。不得有翘动现象,不得有积水现象。（3)铺砌前用纵横线控制纵横及高程,按面积不大于10m *10m的方格排砖，排砖必须由熟练工（大工)铺砌，铺砖时应轻轻平放，砖底部要与垫层紧贴，砖顶面略高出设计高程.砖放平稳后,用橡胶棰敲实，使其达到设计高度。敲击砖时应敲打方砖中间部位,不能敲击砖边角处。砂浆摊铺宽度应大于510cm,砂浆层不平时,应拿起砖重新用砂浆找平，严禁向砖底填塞砂浆或支垫碎石等。施工员、质检员应对每工作面开始铺砌的50m2砖跟踪监控，合格后方可允许继续铺砌。（4）铺砖的过程中除挂线控制纵、横缝及高程外，还必须配备3米直尺、钢尺等控制平整度、相邻块错台，铺砌过程中，人行道平整度允许偏差按3mm、相邻块错台允许偏差按2mm控制；相邻砖间隙按34mm控制,间隙均匀且不宜过大.（5)每工作面铺砌5m左右，质检员应检查一次，检查所铺砖有无松动现象，发现砖有活动现象时应立即修整。检验合格的后，及时筛细纱灌缝。灌缝的砂子中可按体积比1：10加入适量水泥，拌和均匀。将砖缝灌注饱满,并在砖面上泼水使砂浆混合料下沉，再灌料补足.经检验不合格的人行道必须返工重铺，返工前应分析不合格的原因、确定返工范围,制定经济、有效的处理方案。(6)下班前对铺砌完的人行道必须检查，面层是否稳固,层面是否平整，纵横缝是否直顺，发现问题及时修正。(7）适量洒水养生、围挡防护3天，养生、防护期间禁止踩踏和碰撞.5、质量检验（1）主控项目路床与基层压实度符合规范规定；砼预制块强度符合设计规定;砂浆平均抗压强度等级应符合设计规定，任意一组试件抗压强度最低值不应低于设计强度的85；盲道铺砌应正确。（2)一般项目铺砌应稳固、无撬动，表面平整、线缝直顺、缝宽均匀、灌缝饱满，无翘动、翘角、反坡、积水现象。四、质量保证措施4。1、质量承诺目标及保证体系质量目标：符合国家现行有关施工质量验收规范要求，达到合格标准。工程质量保证体系项目经理在本工程中,将成立以项目经理及项目总工程师为核心的质量管理组织机构，对工程质量进行全面的管理及控制。项目总工现场管理科质量、安全科施工班组4.2、确保工程质量的措施(1）、明确质量管理职责施工质量管理组织体系中最重要的是质量管理职责，只有职责明确、责任到位,才能对质量有效地管理,从而确保工程的质量。（2）、工程质量控制的运转在目标计划制定后,各施工现场管理人员针对具体的施工班组，编制相应的工作标准并予以实施,在实施过程中进行方式、方法的调整，以使工作标准完善.在实施过程中，无论是施工员还是质检人员均要加强检查,在检查中发现问题并及时解决，以使所有质量问题解决于施工之中，并同时对这些问题进行汇总，形成书面材料，以保证在下次施工中不出现类似问题。(3）、工程质量控制运转的保证项目领导班子成员充分重视施工质量,严格控制使其运转正常,支持有关人员开展的围绕质保体系的各项活动。配备强有力的质量检查管理人员,作为质保体系的中坚力量。提供必要的资金，添置必要的设备,以确保体系运转的物质基础。制定强有力的措施，以保证体系的运转.每周召开一次质量分析会，以使在质保体系运转过程中发现的问题得到解决。开展全面质量管理活动使本工程的施工质量达到一个新的高度。4.3、施工阶段性的质量控制措施主要分为三个阶段，即事前控制阶段、事中控制阶段、事后控制阶段，并通过这三阶段，对本工程各分部分项工程的施工进行有效的阶段性质量控制.（1）、事前控制阶段建立完善的质量保证体系、质量管理体系，编制质量保证计划.制定现场的各种管理制度,完善计量及质量检测技术和手段.对工程基础施工所需的原材料，半成品、构配件进行质量检查和控制，并编制相应的检验计划。进行技术交底，图纸会审等工作,并根据本工程特点确定施工流程、工艺及方法。对本工程将要采用的新技术、新设备、新工艺、新材料均要审核其技术审定书及其运用范围。检查现场的测量标桩、基坑的定位线及高程水准点等.(2）、事中控制阶段完善工序质量控制,把影响工序质量的因素都纳入管理范围。及时检查和审核质量统计分析资料和质量控制图表。严格工序间交换检查，作好各项隐蔽验收工作加强交检制度的落实，对达不到质量要求的前道工序决不交给下道工序施工,直到质量符合要求为止。对完成的分部分项工程，按相应的质量评定标准和办法进行检查、验收、评定。审核设计变更和图纸修改。对施工中出现特殊情况，隐蔽工程立即报验，工程材料合格方可施工，不得擅自变更替换工程材料等。（3）、事后控制阶段按规定评定标准和办法，对已完单位工程、单项工程进行检查验收。整理所有的技术资料，并编目、建档。在保修阶段，对本工程进行维修。五、安全、文明、环境保护施工保证措施5。1、安全生产保证措施安全目标：我公司确保本项目不发生任何死亡或重伤的事故。（1）、安全、文明、环境保护施工保证体系（2)、安全管理措施依据本工程结构规模和周边的环境条件，结合施工方案的要求，特制订安全保证措施、安全保证体系,以管好人的不安全行为、物的不安全状态与环境的不安全条件为纲，运用事故常规科学的原理，对安全生产闭合管理。建立健全安全施工责任制，责任层层分解，落实到人。建立各级安全教育制度：新工人的三级安全教育制度，工人改换工种的技术教育制度，全员的安全常识教育制度。建立施工安全检查制度，开展日常检查、定期检查和不定期安全大检查活动,检查包括普通检查、专业检查和季节性检查。实行一切施工活动有施工安全措施,并于施工前进行安全交底,做到不交底，不施工。机械、设备实行专人专机，持证上岗作业,建立施工作业台帐，定期保养维护，确保不带病作业，安全防护设备齐全有效。特殊工种持证作业,实行作业记录追究制，杜绝违章指挥、违章作业.有安全奖罚制度，有章必循，肇事必究，赏罚分明，从而使施工人员遵守纪律,服从指挥，正确佩戴安全防护用品，按安全规程操作,保护安全防护设施。施工用电线路的敷设必须按照临时用电施工组织设计图，不得乱接乱设任意更改.配电箱、开关箱必须完好无损、接线正确，接地装置灵活可靠.正确合理地选择漏电保护器，并经常检查所有开关箱及用电设备必须实行“一机一闸一保护。施工期间确保交叉道路畅通无阻，派专人负责过往行人及车辆。设醒目的安全牌、警告牌、警示哨，夜间设警示灯，行人、行车流量大的地方,在施工前做好引线施工。5。2、确保文明施工和环境保护的技术组织措施（1）、保证体系同安全保证体系（2）、文明施工及环境保护措施对全体施工人员进行法律、制度教育,自觉遵守法律、法规，设专人协调与地方政府、居民之间的关系，发生纠纷按程序逐级追究解决，杜绝打架斗殴。1、工地围蔽与施工平面管理施工场地严格按照总平面图布置，场内设施布置合理、有序，废水集中处理后排放，严禁污染周围环境，道路畅通，排水通畅，确保清洁文明；施工机械设备定点停放、整齐干净,材料按施工设计位置离地挂牌堆码，整齐有序，需防雨的材料进库存放或加盖防雨蓬布。施工现场的管理：施工围蔽采用有关部门要求使用的市政工程围蔽标准方案。现场办公室及工棚设施要合理、方便、整齐、划一、工程一开工，文明施工的宣传标语要同步进场。施工场地两侧沿线设置排水沟，场内设置横向排水系统，将场地内的积水排至原有排水系统，保证施工场地道路畅通，场地平整无大面积积水。现场建筑材料的堆放按照总平面布置指定的区域范围分类堆放,材料转运堆放有专人管理、专人清扫。保证场内清洁。现场施工人员一律要配戴安全帽，非施工人员一律不准擅自进入施工现场.在场内适当的位置设置宣传教育栏，进行文明施工管理，安全质量保证等方面的教育宣传。施工现场防火、用水安全、施工机械及余泥外运，散体物料运输，严格执行国家或地方有关规范、规程和规定，禁止违章行为.2、噪音控制在施工过程中我司将严格控制施工产生的噪音，尽量做到不扰民，最大限度减少对周围环境的不良影响。严格控制各种施工机具的噪音,对不符合噪音标准的汽车、机械严禁使用。噪音源设备设置在远离居民生活区的位置,在使用过程中，严格采取有效的隔音措施，并将噪音源用隔音板单独的围闭隔离。施工中可以在场外预制的材料、模板、钢筋尽量在远离居民区的场地预制后再运至现场，尽量不在现场制作，以减少对施工现场的居民生活及产生的噪音污染。尽量较少现场中的产生噪音污染的固定施工机械，现场尽量用或不用柴油发电机组，而尽可能从周围的用电单位接驳,减少柴油发电机组长时间发电所造成的噪音及空气污染.机动车辆的排气消声器和喇叭应符合国家规定标准,并保持技术性能良好。整车行驶噪音不得超过机动车辆噪音排放标准。必须将机动车辆噪音污染纳入检测内容，对不符合机动车辆噪音排放标准的应按重庆市有关规定期限进行检修直至合格后方可用于本工程施工中，在市区范围内行驶的机动车辆一律禁鸣喇叭。3、空气污染控制及防尘措施施工现场尽量减少散体物料的堆放面积，材料尽量作集中堆放,水泥及散体物料临时存放地应设置离居民区或厂区较远的地方，并加盖顶棚或塑料薄膜进行覆盖,尽量较少工地的尘土。采取措施减少燃油动力机械的应用，对于可用电动工具代替的机械则尽量用电动工具代替，减少内燃机械的使用。合理调配施工机械,避免集中使用大量施工机械造成局部环境污染。每天有专人负责给施工通道及现场的机动车道淋水，以减少工地的尘土。4、水质污染控制施工场地周围布置完善的临时排水系统,对生活及生产废水进行集中,防止污水在地面漫流。项目经理部的文明施工小组组织专人负责施工场地周围排水设施的完善及日常疏通,确保生活废水及生产废水不在地面四处漫流。雨季施工时，做好周围市政排水系统及施工场地内的临时设施的疏通工作，确保雨水能及时排走，同时对施工范围内未来得及运走的余土或散体物料用防水雨蓬进行覆盖,并在周围砌筑矮墙进行围蔽隔音，以免雨水冲走土方及散体物料,对周围水质及路面造成污染。施工现场有毒有害的材料应由专人负责管理,并应贮存于仓库中,有可靠的密封性装置，不得露天堆放，以免有毒有害物质泄漏对水质造成污染。对工程排除的废水应事先经过沉淀池和处理后方可排走，工地的废水经排水沟集中至沉淀池沉淀及处理后再就近排入市政排污系统。对于需用水进行生产的场地的地面进行砼硬化，并在场地周围设置截水沟，确保地表水能迅速排到截水沟，防止污水渗入地下，工地洗车槽四周应设置截水沟，并经沉淀后排放到市政排污系统中。5、消防保卫措施建立现场消防、保卫值班制度，并有值班记录。加强施工现场及生活区的管理，严禁赌博、酗酒和打架斗殴。严防盗窃，严禁留宿外单位人员过夜，坚持对职工进行消防保卫教育，并建立防火检查记。
