天棚(打磨)处理施工方案.doc

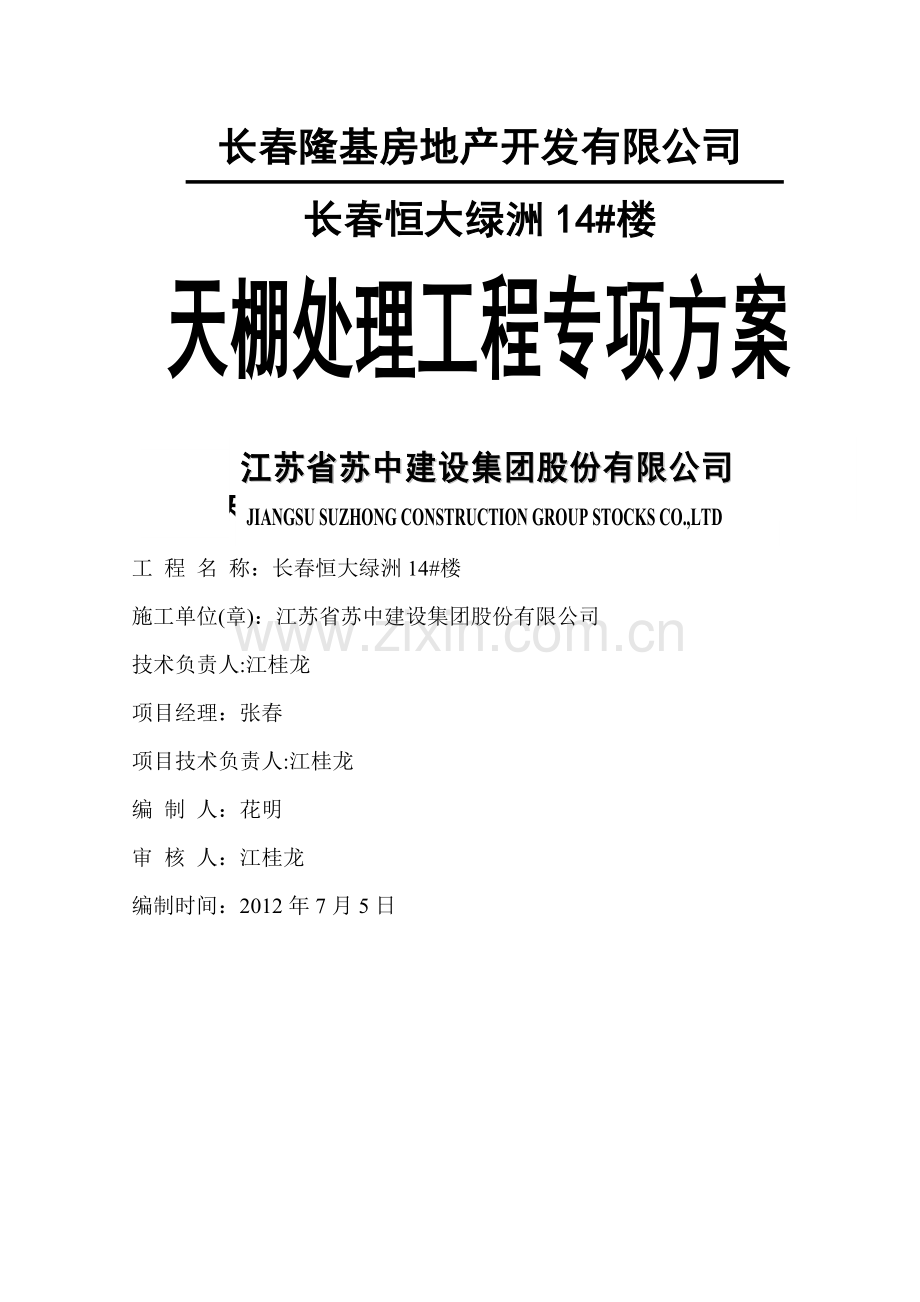

长春隆基房地产开发有限公司
长春恒大绿洲14#楼
天棚处理工程专项方案
江苏省苏中建设集团股份有限公司

JIANGSU SUZHONG CONSTRUCTION GROUP STOCKS CO.,LTD

天棚处理工程专项方案
工 程 名 称：长春恒大绿洲14#楼
施工单位(章)：江苏省苏中建设集团股份有限公司
技术负责人:江桂龙
项目经理：张春
项目技术负责人:江桂龙
编 制 人：花明
审 核 人：江桂龙
编制时间：2012年7月5日

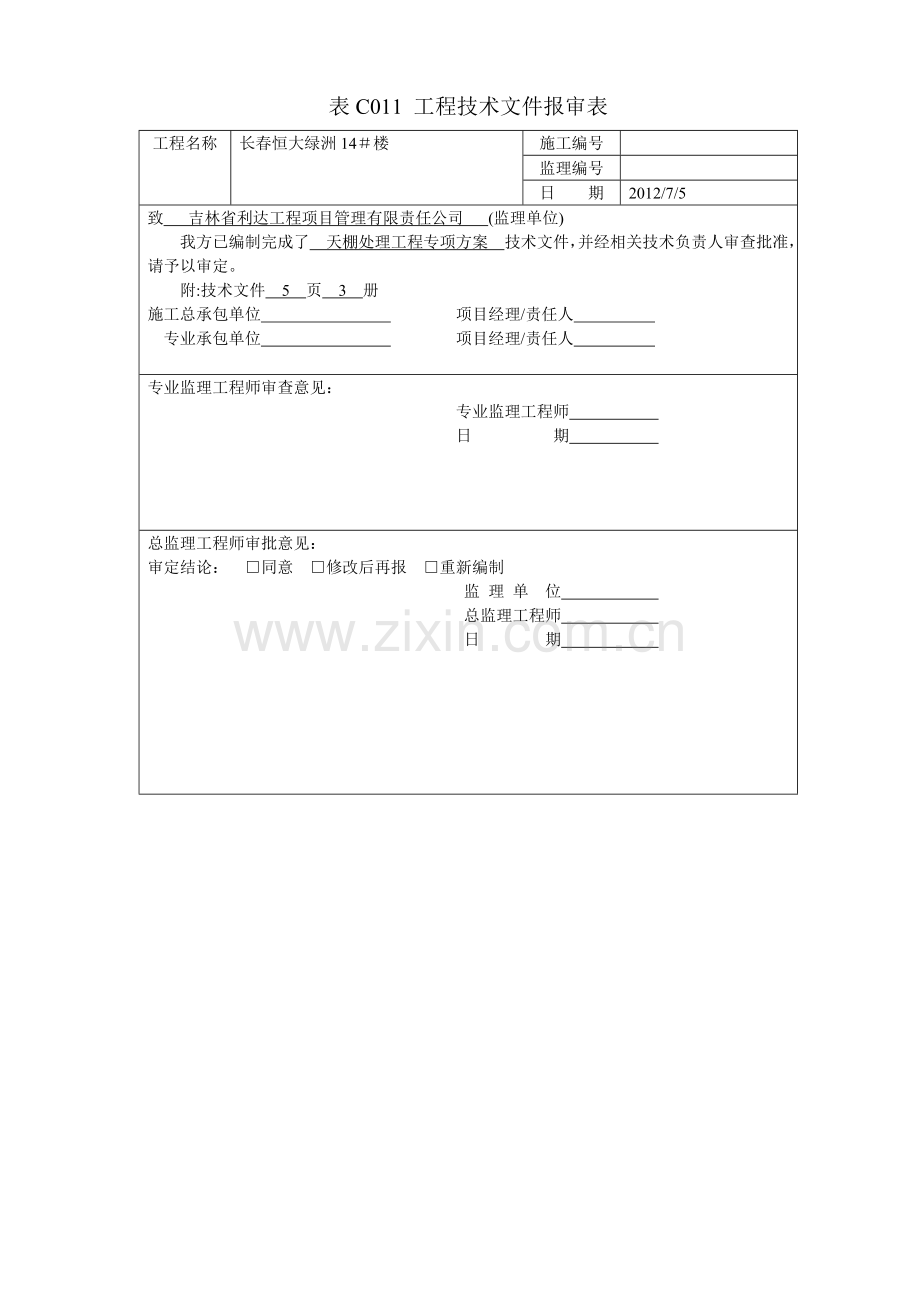

表C011 工程技术文件报审表
工程名称

长春恒大绿洲14＃楼
施工编号

监理编号

日 期
2012/7/5
致 吉林省利达工程项目管理有限责任公司 (监理单位)
我方已编制完成了 天棚处理工程专项方案 技术文件，并经相关技术负责人审查批准，请予以审定。
附:技术文件 5 页 3 册
施工总承包单位 项目经理/责任人
专业承包单位 项目经理/责任人

专业监理工程师审查意见：
专业监理工程师
日 期

总监理工程师审批意见：
审定结论： □同意 □修改后再报 □重新编制
监 理 单 位
总监理工程师
日 期

施工组织设计（方案)审批表
工程名称
长春恒大绿洲首期（14＃楼）工程
设计单位
吉林省建筑设计院有限责任公司
建设单位
长春隆基房地产开发有限公司
编制人
花明
面积
16754.31m2
层数
地下1层，地上3层,局部4层
监理单位
吉林省利达工程项目管理有限责任公司
编制日期
2012—7—5
施工单位
江苏省苏中建设集团股份有限公司
项
目
部
会
签
栏
会签部门
会 签 意 见
负责人签字
安全

技术

质量

生产

公
司
、
分
公
司
审核意见：
审核人:
日 期:
监
理
单
位
审核意见:
审核人:
日 期：
建
设
单
位
审核意见
审核人：
日 期：
备 注
说明:本表为公司三合一体系程序管理文件要求的内容，根据吉林省会签表与本表综合制定而成，适应吉林省资料表格统一要求和公司程序文件管理规定；本表为一式四份,建设单位及监理单位各一份,施工单位二份。
目录
一、编制依据 1
二、工程概况 1
三、施工准备 1
(一）、技术准备 1
(二）、材料准备 1
（三)、机械准备 2
(四)、劳动力准备 2
四、地下室天棚施工方法 2
（一）、清水模板施工 2
(二）、缺陷处理 2
（三）、清洁打磨施工 2
(四）、安全和照明 3
（五）、成品要求 3
五、1层、2层天棚施工方法 3
（一)、清水模板施工 3
（二）、刮胶浆施工 3
(三）、质量要求 4
（四）、安全措施 4

地下室顶板清洁打磨工程施工方案
一、编制依据
1、长春恒大绿洲首期工程施工组织设计;
2、长春恒大绿洲14＃楼设计施工图纸；
3、《混凝土结构施工及验收规范》（GB50204—2002）；
4、《建筑工程模板施工手册》等等.
二、工程概况
本工程为框架结构形式，筏板基础，地下室建筑面积为4998.24㎡，地上建筑面积为11756.07㎡，模板工程采用清水模板施工工艺施工。
三、施工准备
（一)、技术准备
有关技术人员仔细审查图纸，发现问题及时与监理、设计联系，确保正常施工。
根据施工进度计划和施工图作好材料计划。
（二)、材料准备
序号
名称
规格
数量
备注
1
钢管
φ48×3.5
2000米

2
扣件

860只

3
脚手板
4m长
163块

4
防锈漆

2桶

5
聚乙烯醇（胶）

2500kg

6
水泥
P。C 32。5
10吨

（三）、机械准备
序号
机械名称
型号
单位
数量
用电量
1
磨角机

15
只

2
手持电钻

5
只

3
钢丝刷

40
把

(四）、劳动力准备
准备40人同时进场施工,其中架子工10人，力工15人，瓦工15人。
四、地下室天棚施工方法
(一）、清水模板施工
在结构施工阶段,地下室顶板在现浇砼时采用18mm*1220mm＊2440mm规格模板，模板缝用5cm宽的透明胶带粘贴，较大的缝隙采用海绵条填充。
（二）、缺陷处理
将混凝土天棚凸出部分凿平。刷素水泥浆一道（掺水重10%的108胶)，然后用1：2。5水泥砂浆分层补平压实,把露出的钢筋头和铁丝头剔除清掉将天棚表面灰尘清理干净，将模板接缝处用角磨机打磨平整。
（三)、清洁打磨施工
1、本清洁打磨工程需要搭设满堂脚手架,满堂脚手架采用扣件式钢管脚手架.
2、清洁内容包括预留洞口处理和圆钉、铁线处理等。洞口处理等管道安装完毕后采用50mm厚挤塑板做底模，砼填缝时充分振捣，等砼强度达到要求,拆挤塑板后用角向磨光机打磨平整,要求无明显接岔.圆钉、铁线截断后端头刷防锈漆处理。
3、打磨后产生的粉尘垃圾装袋运至指定存放处。
(四)、安全和照明
采用1KW照明灯5张，标准配电箱1套,内设漏电保护器及隔离开关.电源采用YJV-3＊16电缆从总配电箱引进.
（五）、成品要求
模板缝口打磨平整，肉眼观察无明显接岔，打磨时不能过分用力，防止咬肉.
五、1层、2层天棚施工方法
（一)、清水模板施工
在结构施工阶段，1层、2层顶板在现浇砼时采用18mm＊1220mm*2440mm规格模板，模板缝用5cm宽的透明胶带粘贴，较大的缝隙采用海绵条填充。
(二）、刮胶浆施工
1、本清洁打磨工程需要搭设满堂脚手架。，满堂脚手架采用扣件式钢管脚手架。
2、基层处理:将混凝土天棚凸出部分凿平。刷素水泥浆一道（掺水重10%的108胶)，然后用1：2。5水泥砂浆分层补平压实，把露出的钢筋头和铁丝头剔除清掉将天棚表面灰尘清理干净，将模板接缝处用角磨机打磨平整。
3、弹控制线：依据墙、柱上的500㎜线分别在开间四个角向上拉尺，在天棚下方100㎜位置的梁及柱上弹一圈水平控制线，天棚找平时根据此线来控制棚顶标高。棚差要求在±10mm以内.
4、拌制胶浆:
1）、将聚乙烯醇对入水桶中（每袋聚乙烯醇12。5kg兑700kg水)，用火烧开后慢慢熬至有粘性，无泡沫，可以成条状下流及可，一般时间为6~8小时。
2）、将水和胶按比例掺匀对入拌制胶浆的器具内,然后倒入少许水泥，用手持电钻搅拌均匀，再加入些水泥拌致充分、均匀无硬块，稠度适中，并有一定黏度.
5、局部处理：
将已剔凿打磨及模板接缝部位用胶浆（内掺小颗粒珍珠岩）将其抹补整，将凹面误差较大处先找补一层，将边缘接槎处刮平即可。
6、抹底层胶：根据控制线反尺，在边角处做出点或条浆作为找平依据，然后使用胶皮刮板满刮一遍。刮时要有规律，要一板排一板，两板中间顺一板。既要刮严，又不能有明显接槎和凸痕。做到凸处薄刮，凹处厚刮（可掺入小颗粒珍珠岩），大面积找平。
7、抹面层胶:待底层胶有六七层干时,可进行抹面层胶,方法同底层胶,抹完后要求表面平整光滑,无刮板痕迹,阴角顺直。
8、清理：面层刮完后，将天棚与墙面交接处用批灰刀将多余胶浆抢掉，保证接槎处及墙面无掉落胶浆,清理干净即可，铲除并清理干净落地灰，所有建筑垃圾运至指定存放处。
（三)、质量要求
1、表面平整度：4㎜，且不得有波纹起伏、气泡、裂缝及污斑现象。
2、阴角要顺直，并与墙面形成90度夹角。
3、四角高差:顶棚边角高差允许误差为10㎜。
(四）、安全措施
1、操作前检查脚手架和跳板是否搭设牢固，高度是否满足操作要求，合格后才能上架操作，凡不符合安全之处应及时修整。
2、禁止穿硬底鞋、拖鞋、高跟鞋在架子上工作，架子上人数不得集中在一起，工具要搁置稳定，防止坠落伤人。
3、夜间临时用的移动照明灯，必须用安全电压。机械操作人员必须培训持证上岗，现场一切机械设备，非操作人员一律禁止乱动。
4、选择材料时，必须选择符合国家规定的材料.
5、刮顶棚前,电工需对线盒及线管进行检查，对于施工完的顶棚要注意保护，不得出现后凿及刮碰现象。
5
