中粮祥云广场1栋、2栋、祥云幼儿园 屋面工程施工方案

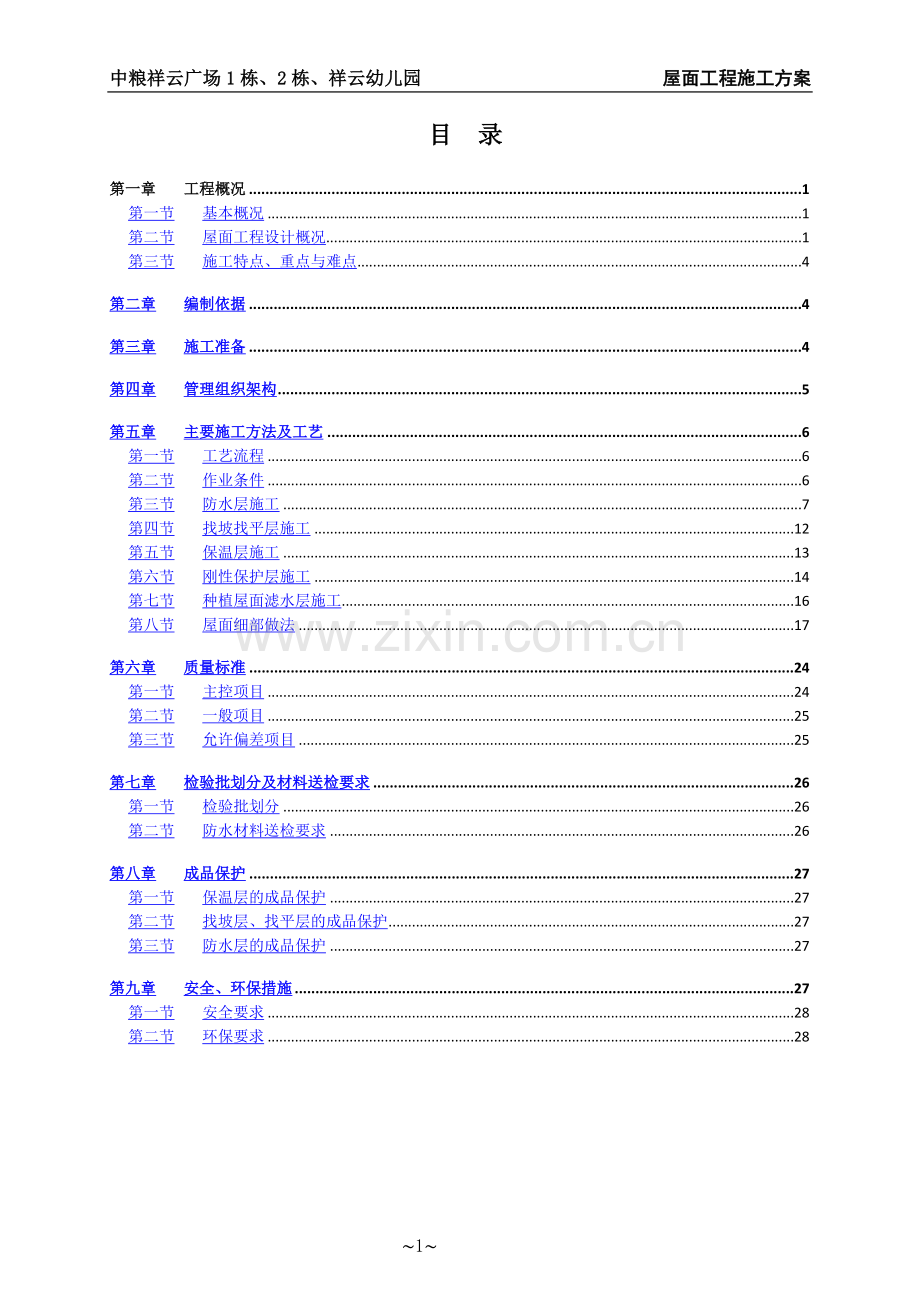

目 录
第一章 工程概况 1
第一节 基本概况 1
第二节 屋面工程设计概况 1
第三节 施工特点、重点与难点 4
第二章 编制依据 4
第三章 施工准备 4
第四章 管理组织架构 5
第五章 主要施工方法及工艺 6
第一节 工艺流程 6
第二节 作业条件 6
第三节 防水层施工 7
第四节 找坡找平层施工 12
第五节 保温层施工 13
第六节 刚性保护层施工 14
第七节 种植屋面滤水层施工 16
第八节 屋面细部做法 17
第六章 质量标准 24
第一节 主控项目 24
第二节 一般项目 25
第三节 允许偏差项目 25
第七章 检验批划分及材料送检要求 26
第一节 检验批划分 26
第二节 防水材料送检要求 26
第八章 成品保护 27
第一节 保温层的成品保护 27
第二节 找坡层、找平层的成品保护 27
第三节 防水层的成品保护 27
第九章 安全、环保措施 27
第一节 安全要求 28
第二节 环保要求 28
~26~
中粮祥云广场1栋、2栋、祥云幼儿园 屋面工程施工方案
第一章 工程概况
第一节 基本概况
中粮祥云国际项目（一期）工程位于深圳市龙岗中心城大运新城片区龙岗大道与如意路交汇处，占地面积为27，040 ㎡，总建筑面积 270,640㎡；包括1栋办公楼（2A#)，地下三层，地上41层，标准层高4.2m，结构高度173.7m，型钢混凝土框架-钢筋混凝土核心筒结构；2栋公寓（2B＃、1A＃），地上43层,地下三层，标准层高3.0m，结构高度142.25m(2B＃）、140.75m（1A＃）,框支剪力墙结构；3栋住宅（1B#、1C＃、1D#),地上30层，地下三层，标准层高2.9m，结构高度97。55m,框支剪力墙结构;一栋幼儿园,地上3层,结构高度10。8m,框架结构；抗震设防烈度6度.
工程名称
中粮祥云国际项目（一期)施工总承包工程
建设地点
深圳市龙岗区龙岗大道与如意路交汇处
建设单位
深圳市锦峰城房地产开发有限公司
设计单位
香港华艺设计顾问(深圳）有限公司
监理单位
深圳市建力建设监理有限公司
总包单位
中国建筑第四工程局有限公司
第二节 屋面工程设计概况
本工程屋面包括2A、2B、1A、1B、1C、1D栋塔楼以及幼儿园等。屋面保温层选用XPS挤塑聚苯板,防水等级为一级,防水材料采用聚合物防水涂料及自粘高分子防水卷材进行施工.屋面排水采取有组织排水方式。
屋面做法以及范围主要分为五类，主要施工做法如下.
第三节 施工特点、重点与难点
施工时应注意屋面坡度及坡向,以免影响屋面排水效果.
基层与突出屋面结构（女儿墙、墙、变形缝、天沟、排风道出屋面口等)的转角处，均先用水泥砂浆做成圆弧，再将柔性防水向上翘起图纸规定高度。
第二章 编制依据
序号
标准名称
标准标号
1
《屋面工程质量验收规范》
GB50207-2012
2
《建筑工程施工质量验收统一标准》
GB50300—2013
3
《屋面工程技术规范》
GB50345-2012
4
《平屋面》
11ZJ201
5
《平屋面建筑构造》
12J201
6
《种植屋面工程技术规程》
JGJ155-2013
7
《建筑防水工程技术规程》
DBJ15-19-2006
8
《变压拔气式五防排气系统》
粤12JT910
9
《建筑节能工程施工质量验收规范》
GB50411-2007
10
《建筑节能工程施工质量验收规范》
GB50411-2007
11
中粮祥云广场(一期）施工图纸

12
中粮祥云广场(一期）施工组织设计

第三章 施工准备
技术人员应对设计图纸进行认真的审核，明确各部位的节点做法,如发现图纸中有不明确事项，在施工前向设计人员提出，由设计人员进行确定。
根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的屋面工程施工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现.
施工前向施工队进行详细的交底，使其明确各部位的施工做法、操作工艺、施工要求等.
第四章 管理组织架构
第五章 主要施工方法及工艺
第一节 工艺流程
1.有隔热/无隔热不上人屋面工艺流程
施工准备→基层处理及出屋面管根等处理→找坡找平层施工→防水层层施工→保温层施工→隔离层施工→保护层施工
2。无隔热上人屋面工艺流程
施工准备→基层处理及出屋面管根等处理→找坡找平层施工→防水层层施工→保温层施工→隔离层施工→保护层施工→结合层施工→面层施工
3.有隔热上人屋面工艺流程
施工准备→基层处理及出屋面管根等处理→找坡找平层施工→防水层层施工→保温层施工→隔离层施工→保护层施工→聚乙烯防排水保护板施工→聚酯毡滤水层施工→景观工程施工
4。地垄墙上人屋面工艺流程
施工准备→地垄墙施工→预制板施工→基层处理及出屋面管根等处理→找坡找平层施工→防水层层施工→保温层施工→隔离层施工→保护层施工→聚乙烯防排水保护板施工→聚酯毡滤水层施工→景观工程施工
第二节 作业条件
顶层结构施工完,现浇女儿墙已浇筑完毕，出屋面风帽等施工完毕，屋面杂物处理完毕。
水电管出屋面部分、烟风道、透气管道已施工完毕。
屋面内排雨水斗已安装完毕.
穿结构的管根用C25膨胀细石混凝土塞堵密实。
提前对进场的各种材料进行复试和有见证取样.
第三节 防水层施工
1.材料要求
所使用的防水材料必须有出厂合格证及相关部门颁发的防水材料使用认证书，材料必须符合设计要求，材料进场后必须按规定进行现场取样复试，复试合格后方准使用.
防水涂料：聚合物水泥防水涂料
可操作时间min
》30
潮湿基面粘结强度MPa
》1。0
抗渗性MPa
涂膜120min
》0.3
砂浆迎水面
》0.8
砂浆背水面
》0。6
撕裂强度
》120N/10mm
浸水168h后断裂伸长率％
》1.5
浸水168h后拉伸强度MPa
》80
耐水性％
》80
表干h
《4
实干h
《12
防水卷材:自粘高分子防水卷材，卷材的各项性能应符合以下要求：
拉伸强度 Mpa
》100N/10mm
断裂伸长率 ％
》400
不透水性
压力0。3MPa，保持时间120min，不透水
低温弯折性
-20°C;无裂纹
搞冻性
—20°C 25°C 20次 合格
撕裂强度
》120N/10mm
防水板：高密度聚乙烯防排水板
拉伸强度 Mpa
》16MPa
断裂伸长率 ％
》550
不透水性120min，
Mpa
》0。3
低温弯折性
—35°C；无裂纹
热处理尺寸变化率%
《2。0
材料的贮存、保管：卷材及涂料应贮存在阴凉通风的室内,避免雨淋、日晒和受潮，严禁接近火源，贮存环境温度不得高于45摄氏度，卷材应直立堆放，堆放高度不超过两层，并不得倾斜或横压，避免与化学介质及有机溶剂等有害物接触。
2。施工方法
2。1.聚合物水泥防水涂料施工
2。1.1。施工顺序
清理基层→节点及复杂部位处理→配置聚合物水泥防水涂料→涂刷聚合物水泥防水涂料→清理、检查修整→涂层固化后,进行蓄水试验，有渗漏的地方返工，直至无渗漏→施工保护层→养护
2。1。2。施工工艺
2。1.2.1.基面处理：
①基面要求平整、干净、湿润、坚实、无浮灰、无明水、无油污。
②有蜂窝、裂缝等缺陷的先要进行修补，基层与突出屋面结构(女儿墙、立墙、天窗壁、变形缝、烟囱、管道、上人孔等)的交接处,以及基层的转角处用M10水泥砂浆抹成圆弧形，圆弧半径R=50mm（用酒瓶抹）。
③潮湿基面必须干燥后才能施工。
2.1。2.2.细部构造及附加防水层施工:
①出结构管道：
Ⅰ、先将管壁清洗、拉毛，并将管口周边250mm范围内基面清理干净.
Ⅱ、然后用聚合物水泥防水涂膜沿管口周边基面多遍涂刷封严，涂刷宽度200mm，管口上翻适当高度。
②附加增强防水层：
在阴阳角、出入口及细部构造等薄弱部位，应先用聚合物水泥基防水涂料均匀涂刮一层做附加增强层处理.
③各类预留洞口、管口等：
Ⅰ、先将各预留洞口、管口及周边基面清理干净。
Ⅱ、然后涂刷一道聚合物涂膜防水层，以作增强处理。洞口、管口内壁使用小毛刷进行多遍涂刷。
④屋面反梁部位增强处理:
Ⅰ、先将顶板反梁及周边基面清理干净。
Ⅱ、然后在反梁顶部及侧壁部位涂刷一道聚合物涂膜附加增强防水层，以作增强处理。
2。1。2。4.大面防水涂刷：
①聚合物水泥基防水涂膜纵横遍涂3遍，具体操作如下:先将按要求的配比倒入容器中搅拌均匀，用刮板或滚筒将胶乳均匀滚涂于已清理干净的基面上。一般涂刷3遍,达到设计要求厚度，涂覆间隔以前一道不黏手为宜,间隔时间约30分钟。立面施工一定要注意流淌。
②涂膜涂刮时要顺着一个方向一次施工，施工完毕后应及时检查,发现表面有孔洞或裂缝应重新涂刮。
2。1。2.5。成膜保护:
组织好防水层和保护层的交接和穿插作业,防止损坏防水层。防水涂膜完全固化验收合格后，应及时做好成膜保护工作，以防止后续工序对涂膜的破坏，从而影响整体防水层的防水性能。防水层施工完毕后,应安排专业质检员对成品进行定期检查,及时发现问题。如果因其它工序的施工时造成防水层的损坏,应及时进行修补,杜绝渗漏水的隐患。
涂膜完成后，如铺装饰块、保护砂浆或涂刷装饰涂料，必须在防水涂膜完全干固后才能施工。
2。1。2。6。检查、修整：
待聚合物涂膜防水层施工完毕后，对所施工的区域进行一次全面检查,对存在缺陷的地方及时进行修复，直至达到要求为止。
2.2.自粘高分子防水卷材施工
2.2.1。施工流程
基面清理→节点及复杂部位处理→赶铺高分子防水卷材→卷材搭缝粘贴→收口密封→清理、检查修整→涂层固化后，进行蓄水试验，有渗漏的地方返工,直至无渗漏→施工保护层→养护
2。2。2。施工工艺
2。2。2.1。大面积合成高分子防水卷材施工：
①铺贴顺序：
铺贴多跨或高低跨顶板的卷材,宜按先高后低或先远后近的顺序进行,铺贴同一跨顶板卷材时，应先铺贴排水比较集中部位的卷材，然后按排水坡度自上而下配置卷材的铺贴方向。
②弹线试铺:
从流水坡度的下坡开始弹出基准线，使卷材的长方向与流水坡度相垂直。并试铺卷材.
③铺贴卷材：
按照相应的顺序对准基准线铺贴卷材.铺贴卷材不得起皱，不得用力拉伸卷材，边铺贴边用手持压辊压实,排除卷材下面的空气和多余的胶粘材料，保证卷材与基面粘接牢固.铺贴平面与立面相连的卷材时、应先铺贴平面，然后由下向上铺贴,并使卷材紧贴阴角，同时应避免卷材在阴阳角处接缝，卷材接缝必须离开阴阳角200mm以上，上下两层和相邻两幅卷材接缝应错开三分之一幅宽。
粘贴前预放3—8米找正，找正后在中间固定,将卷材始端卷至固定处涂聚合物粘结料粘贴，再将卷材另一端卷至已粘贴好的位置，然后向前涂粘结料粘贴,用力压住卷材捆向前滚贴，粘后及时用刮板刮出遗留在里面的空气和多余的粘结料。屋面防水层粘结率＞85％，不能有集中大面积或连续空鼓。屋面防水层施工时，应先做好节点、附加层和屋面排水比较集中等部位的处理，然后有屋面最低处向上进行。铺贴天沟、檐沟卷材时，宜顺天沟、檐沟方向，减少卷材的搭接.铺贴卷材应采用搭接法，平行于屋脊的搭接缝，应顺流水方向搭接；垂直于屋脊的搭接缝应顺年最大频率风向搭接。叠层铺贴的各层卷材,在天沟与屋面的交接处，应采用叉接法搭接，搭接缝应错开；搭接缝宜留在屋面或天沟侧面，不宜留在沟底.
④卷材的接缝粘结：
卷材的接缝搭结宽度不小于80—100mm，操作时宜二人共同完成。首先将搭接区的卷材清理干净。然后将搭接材料涂刷在两个粘结面上.干燥约20min一边压合一边排除空气。粘合后再用手持压辊顺序用力滚压一遍，凡遇卷材接头处,必须嵌填聚合物水泥粘结料封闭后方能进行搭接缝的粘接。
⑤卷材收头部位的处理：
处理做法见屋面细部做法.
2。3。蓄水试验
屋面防水卷材施工前,检查屋面有无渗漏、积水系统是否畅通，应在雨后或持续淋水2h后进行，有条件的可做蓄水试验，其蓄水时间不小于24h。
屋面防水卷材施工完毕后，将落水口用防水卷材封堵，然后对屋面进行蓄水,蓄水深度以满足最浅处水深150mm左右，并做好标记，保持24小时后，观察屋面是否有渗水，如没有渗水现象，则屋面防水卷材铺贴合格。如有渗水,对渗水部位做出标记，排出屋面积水，对渗水部位进行修补处理后，对屋面再次进行蓄水试验。合格后方可进行下道工序。
屋面全部工序完之后，应做第三次闭水试验，蓄水时间不小于24h。
2。4.防水施工具体做法参照中粮祥云广场一期工程《防水工程施工方案》
3。质量要求
3.1.主控项目
①防水涂料及防水卷材和胶粘剂的规格、性能、配合比必须符合规范要求，有合格的出厂证明、检验报告等。
②卷材防水层及其转角处、落水口、烟风道、泛水等细部做法，必须符合设计要求和施工验收规范的规定。
③防水层严禁有破损和渗漏现象发生.
3.2。一般项目
①卷材防水层的基层平整，基层洁净、平整,无空鼓、松动、起砂和脱皮现象；基层阴阳角成弧形或钝角。
②卷材防水层的搭接缝粘接牢固，密封严密，不得有损伤、皱折、翘边和鼓泡等缺陷.
③卷材防水层的保护层与防水层粘结牢固，结合紧密，厚度均匀一致.
④防水卷材铺贴附加层的宽度符合规范要求；分层的接头搭接宽度符合规范的规定，接头嵌填牢固。
⑤卷材搭接宽度的允许误差为—10mm。
4.防水施工注意事项：
①卷材铺贴应平整顺直，搭接尺寸准确,不得扭曲、皱折。
②零星小雨以上天气不能进行防水层施工，以免雨水将粘结料稀释冲走，造成防水卷材层空鼓。
③雨后要尽快将工作面上的积水排除，清干明水后即可进行防水卷材施工。
④分区铺设，及时验收、尽快隐蔽，避免长时间的暴晒。
第四节 找坡找平层施工
上人屋面及不上人屋面需及时在防水层上做细石混凝土找坡找平层施工。
1。材料及要求
细石混凝土：采用强度为C25的商品混凝土
2.主要机具
手推车、压滚、平铁锹、木拍子、铝合金靠尺、笤帚、铁抹子、水平刮杆、水平尺等。
3.工艺流程
基层处理→找标高弹水平控制线→铺设细石混凝土找坡2％压平→养护
基层处理：基层为防水层，需将基层表面用水清扫干净，清扫过程中需注意做好对防水层的成品保护。
根据墙上500mm水平标高线按2%找坡，根据坡度将铺设细石混凝土的厚度线以贴饼形式体现出来,水落口周围直径500mm范围内坡度不应小于5%.
冲筋贴灰饼：根据坡度要求和测量人员放线拉线找坡贴灰饼，顺排水方向冲筋，冲筋间距为1。5m。冲筋后进行找坡找平层施工。找坡找平层的坡度必须准确，符合设计要求。
铺设细石混凝土：在已清理干净的基层上洒水湿润，将细石混凝土铺设于屋面，按照贴饼标高铺设基本找坡。
刮平、滚压：以找坡贴饼为标志，控制好虚铺厚度,用铁锹粗略找平,然后用木刮杠刮平。再用压滚往返滚压，并随时用2m靠尺检查平整度，将多出部分铲掉,凹处填平，直到滚压平整出浆为止.对于墙根、边角、管根周围不易滚压部位用木板拍打密实。
养护：找坡层施工完毕后进行洒水养护，严禁上人乱踩，养护期为7天，经干燥后铺设保温层。
各楼屋面坡度走向见相关施工图纸.
4。质量要求
4.1。主控项目
①找坡层和找平层所用材料的质量及配合比，应符合设计要求.
②找坡层和找平层的排水坡度，应符合设计要求。
4。2。一般项目
①找平层应抹光、压光，不得有酥松、起砂、起皮现象。
②允许偏差项目
找坡层的允许偏差
项次
项目
允许偏差（mm)
检验方法
1
表面平整度
7
用2m靠尺和楔形塞尺检查
第五节 保温层施工
1.材料及要求
本工程上人及不上人屋面采用外保温形式,保温材料采用挤塑聚苯板，具体厚度如下：
序号
楼栋
厚度
1
1A
50
2
1B
81。25
3
1C
81.25
4
1D
69
5
2A
50
6
2B
37.5
保温板进场后分类堆放、且必须采取防雨、防潮措施。搬运时注意轻拿轻放，防止损伤断裂、缺棱掉角.
2。主要机具
手推车、钢锯条、小白线、水平尺等。
3.施工工艺
工艺流程：基层清理→弹线确定标高→保温层铺设。
基层清理：将细石混凝土找坡找平层上的杂物、垃圾等清理干净，保持干燥,基层验收合格并作隐检记录。
保温层铺设：挤塑板采用满铺，从一边开始铺设块状保温材料,在雨水口处半径50cm范围内不铺设聚苯板;板块紧密铺设、铺平、垫稳，保温板缺棱断角处用同类材料碎块嵌补。
当保温板需要裁切时，边角一定要顺直、整齐，保温板之间拼缝一定要密实,相邻两板面高度一致.
已铺完的保温层，不得在其上面行走或运输小车和堆放重物。
4.质量要求
4。1.主控项目
①保温材料的质量，应符合设计要求。
②保温层的厚度应符合设计要求，其正偏差不限，负偏差应为5％，且不得大于4mm。
4。2.一般项目
①保温材料铺设应紧贴基层，应铺平垫稳，拼缝应严密，粘贴应牢固。
②允许偏差项目如下表所示：
屋面保温层的允许偏差和检验方法
项次
项目
允许偏差(mm）
检查方法
1
表面平整度
5
用2m靠尺和楔形塞尺检查
2
接缝高低差
2
直尺和塞尺检查
第六节 刚性保护层施工
本工程刚性保护层做法如下：
屋1：细石混凝土面层保温上人屋面；做法为50厚C25细石混凝土保护层内配D4钢筋双向＠150，（按3米×3米分缝浇筑，缝宽10,缝内单组分聚氨酯建筑密封胶嵌缝)。
1。上人屋面刚性保护层施工
1。1.材料及要求
隔离层采用无纺布隔离层,无纺布要求不小于200g/m2 。
细石混凝土：采用强度为C25的细石混凝土，钢筋：采用D4钢筋，填缝胶：采用单组分聚氨酯密建筑封胶.
1。2。主要机具
吊斗、塔吊、标尺杆、铁锹、木抹子、铁抹子、扫帚等。
1.3.工艺流程
隔离层施工→弹线确定标高 →细石混凝土浇注→养护.
1.4。施工工艺
隔离层施工：为了保证防水层不在施工过程中遭到破坏,干铺一层无纺布,铺设均匀、完整.
1.4.1.分隔缝设置
①按图纸要求细石混凝土保护层设置纵横向间距不大于3m的分隔缝，并用单组分聚氨酯密封胶嵌填严密，密封材料嵌填完成后不得碰损及污染，固化前不得踩踏。
②分格缝宽为10mm.
③分格缝采用挤塑板，在防水混凝土施工时进行拉线放置,每个分格内部应按不大于2米间距设置100mm×100mm灰饼，挤塑板用3cm高的水泥砂浆固定。
1.4。2。钢筋网片施工
①按设计要求，钢筋网片采用Φ4＠150单层双向绑扎钢筋网片，保护层不小于10mm。现场须制作带扎丝的12厚砂浆垫块绑扎于钢筋网上,严禁不与网片绑扎直接垫于其下。
②分格缝处钢筋网片要断开。钢筋网片要根据分格缝的留设进行分片，网片边缘距分格缝中心25mm。
③进行钢筋网片的铺设时，先铺设短向钢筋，钢筋的搭接长度不小于40d，末端做好180度弯钩.控制好绑丝的长度，避免绑丝外露.
④施工时注意防水层及钢筋网片的保护工作。如果采用手推车运送细石混凝土，必须铺走道板或废旧多层板，以防止对防水层、钢筋网片及分格缝挤塑板的破坏。
1.4。3.细石混凝土的浇筑
①保护层采用50厚C25细石混凝土.
②浇筑混凝土前，应将防水层表面的杂物清除干净,检查隔离层质量及平整度、排水坡度和完整性；支好分格缝模板，标出混凝土浇捣厚度。混凝土应用木抹子搓毛并找平。
③注意：混凝土终凝后应及时将凿除分格缝内的挤塑板，再用单组分聚氨酯密封胶嵌填严密，密封材料嵌填完成后不得碰损及污染，固化前不得踩踏。
1.5.质量要求
1.5。1。主控项目：
①防水保护层混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范和有关标准.
②混凝土的配合比、原材料计量、养护等必须符合施工规范的规定。
③评定混凝土强度的试块必须按《混凝土强度检验评定标准》（GB50107-2010）的规定和设计要求。
1。5.2。一般项目：
①细石混凝土保护层不得有裂纹、脱皮、麻面、起砂等现象.
②允许偏差
保护层的允许偏差和检验方法
项次
项目
允许偏差（mm）
检验方法
1
表面平整度
±5
用2m靠尺和楔形塞尺检查
2
缝格平直
±3
拉线和尺量检查
3
保护层厚度
设计厚度的10％,且不得大于5mm
钢针插入和尺量检查
第七节 种植屋面滤水层施工
种植屋面滤水层采用成品防排水板+400g/m2双层聚酯毡进行施工。
1. 工艺流程
刚性保护层完成施工并清理干净→铺设凹凸储排水板→铺设聚酯毡→回填土.
2.施工工艺
施工时要注意不要让泥土、水泥、沙等垃圾进入储排水板的正面空间,确保储排水板的空间畅通。且铺设时尽可能做好保护措施,应及时尽快做好回填土工作，防止大风吹乱储排水板影响铺设质量。
储排水板铺设后，劳动车不能直接在排水板上行走，可铺设木板形成通道，以防止排水材料损坏.
覆盖聚酯毡时，搭接缝处重叠的宽度不应小于200mm。
聚酯毡铺设后，随时回填土壤,回填时应注意分层回填，第一层回填土保证夯实后才可进行机械回土，必要时采取保护措施。
第八节 屋面细部做法
1。出屋面墙体做法
出屋面结构（电梯间、楼梯间）防水收口做法见下图,上人及不上人屋面四周上翻高出地面300搭接墙面防水层;种植屋面防水卷材垂直至建筑标高以上300处，如细部做法如下图所示：
图一 混凝土墙泛水构造
图二 混凝土墙泛水封口构造
2.雨水口的安装做法
本工程设计中屋面排水分为内排水和侧排水方法.内排水为直式水落口，按照原设计图纸上给定的雨水口的位置，检查在结构施工时留下的洞口位置，在安装前将预留洞口处理好，墙体预留洞部位将泡沫剔凿干净。
直式水落口周围直径500mm范围内坡度不应小于5%，并应用防水涂料涂封,其厚度不应小于2mm。
图三 侧排水口安装构造
图四 直式排水口安装构造
图五 女儿墙溢水口构造
3。出屋面管道防水收口做法
伸出屋面管道周围的找平层应做成30mm圆锥台，管道周围与找平层之间应留凹槽，用密封材料嵌填密实,管道根部四周增设防水附加层,宽度250mm，高度360mm，防水收头处用金属箍紧固,并用密封材料封严。大样图如下:
图六 管道出屋面泛水构造
4.水簸箕做法
另落到屋顶层的雨水管下落端部加设钢筋砼水簸箕，水簸箕做法如下图所示:
图七 水簸箕做法图
5。出屋面门洞做法
本工程设计屋面出屋面洞口做法如下图所示。
图八 出屋面门洞做法图
6.烟道施工做法
厨房烟道采用成品烟道，排气道高出屋面或平台地面2m，当周围4m之内有门窗时，应高出门窗上皮0.6m，做法出屋面口及泛水做法如下图所示：
图九 烟道出屋面做法图
图十 排气道出屋面泛水构造
第六章 质量标准
第一节 主控项目
保温材料的强度、容重、导热系数和含水率等必须符合设计要求和《屋面工程质量验收规范》（GB50207—2012）及《建筑节能工程施工质量验收规范》(GB50411-2007,为节能规范)的规定。
找坡层材料必须符合设计图纸和有关标准的规定。
找坡施工配合比、铺设密实度应符合设计要求和《屋面工程技术规范》(GB50345－2012）的规定。
找平层采用M10水泥砂浆，配置时严格按配比进行，所用原材料及配合比必须符合设计要求和施工规范的规定.
找平层的坡度必须符合设计要求。
防水卷材的规格、性能、配合比必须达标，并有合格的出厂证明.
细石砼防水层不得有渗漏和积水现象，细部防水构造必须符合设计要求和规范要求。
屋面施工时，各道工序完成后，必须经过验收并办理相应手续方可进入下一道工序.
密封材料嵌填必须密实、连续、饱满，粘接牢固，无气泡、开裂、脱落等现象。
第二节 一般项目
保温材料应紧贴基层铺设,铺平垫稳，拼缝严密。
混凝土和基层间不得有空鼓和表面积散现象,表面平整、压实抹光，不得有裂缝、起壳、起砂缺陷.
突出屋面的管道和阴阳角等部位做成圆弧型，圆弧半径R=50mm,水落口周围500mm范围内应做成略低的凹坑.
找平层无空鼓、起砂,表面平整，用2m长直尺检查，直尺与基层间隙不应超过5mm，阴阳角要弧形或钝角.
防水卷材铺附加层接头要嵌牢固.
卷材粘结要牢固,无空鼓、损伤、滑移翘边、起泡、皱折等缺陷。
砼面层应设置分格缝。
卷材的铺贴方向正确，搭接宽度允许偏差为—10mm。
面砖应铺砌平整、坚实、洁净、线路顺直、勾缝严密，不得有空鼓、松动，脱落和裂缝、缺棱掉角，污染等缺陷。
第三节 允许偏差项目
保温层的允许偏差
屋面保温层的允许偏差和检验方法
项次
项目
允许偏差（mm)
检查方法
1
表面平整度
5
用2m靠尺和楔形塞尺检查
2
接缝高低差
2
直尺和塞尺检查
找坡层的允许偏差
找坡层厚度的允许偏差和检验方法
项次
项目
允许偏差（mm）
检验方法
1
表面平整度
7
用2m靠尺和楔形塞尺检查
刚性保护层的允许偏差
保护层的允许偏差和检验方法
项次
项目
允许偏差（mm）
检验方法
1
表面平整度
±5
用2m靠尺和楔形塞尺检查
2
缝格平直
±3
拉线和尺量检查
3
保护层厚度
设计厚度的10％，且不得大于5mm
钢针插入和尺量检查
第七章 检验批划分及材料送检要求
第一节 检验批划分
每个单体屋面工程将上人屋面、不上人屋面、种植屋面分为3个检验批。
第二节 防水材料送检要求
1.合成高分子防水卷材
合成高分子防水卷材，以同一类型、同一规格5000m2卷材为一批，不满5000m2也可作为一批;
从尺寸偏差和外观检查合格的卷材中任取1卷切除距外层卷头2.5m后，顺纵向切取长度为1.5m的全幅宽度卷材试样1块进行理化性能检验，需要时附送粘结剂。
2.聚合物水泥防水涂料
以同一类型的10t产品为一批，不足10t亦可作为一批；
取样数量：随机抽取水泥和粉料各2。5Kg
保温材料送检要求
同厂家、同品种、同规格型号，抽检不少于1组,10块×100×100×制品厚度（mm）、2块×300×300×制品厚度（mm）、5块×190×190×制品厚度（mm)、15块×150×10×10 （mm）
第八章 成品保护
第一节 保温层的成品保护
在已铺好的松散、板状或整体保温层上不得直接行走、运输小车,行走路线应铺垫脚手板。
保温层施工完成后,应及时铺抹细石砼找平层，减少受潮和进水。
第二节 找坡层、找平层的成品保护
抹好的找平层上推小车运输时，应先铺脚手板车道，防止破坏找平层.
雨水口、内排水口等部位应采取临时措施保护好，防止堵塞和杂物进入。
第三节 防水层的成品保护
刚涂刷好的防水底胶层，应及时采取保护措施，严禁上人。
突出地面管根、地漏、排水口，阴阳角等处和周边防水层不得碰损，部件不得变位.
防水施工过程中，未固化前不得上人走动,以免破坏防水层，造成渗漏的隐患.
防水施工过程中，应注意保护有关门口、墙面等部位，防止污染成品。
第九章 安全、环保措施
第一节 安全要求
防水施工所有的材料均属易燃物，贮存、运输过程必须严禁烟火，在现场施工时,设专人看护，发现火情,立即报警。现场必须配备相应的消防器材。
施工人员必须穿软底鞋，不得穿硬底鞋或带钉子的鞋进入施工现场，并应配备相应的保护用品，带好安全帽。
所有洞口临边防护按安全交底执行。
施工人员必须戴好安全帽，高处作业必须佩戴好安全带。
施工机械安全管理：施工电梯的安全装置必须齐全、灵敏、可靠,执行额定重量人员。
临时用电安全防护管理：临时用电必须按规范的要求,依据施工组织设计（方案）执行，建立必要的档案资料。
消防安全管理措施：严格工地使用明火审批手续，需要运用明火的当天可提出申请。
第二节 环保要求
商品混凝土在运送过程中要避免遗漏，对少量遗漏的混凝土要及时清理.
操作人员在施工时应佩带口罩、手套，防止有害气体的吸入.
在施工过程中，做好人工通风工作，防止发生中毒事故。
安全员在施工现场巡回检查，如发现火情、中毒等意外事件，及时处理。
雨、雾、大气湿度过大及六级以上大风天气不宜施工。
施工现场配备消防设备。
施工现场应清除易燃物及易燃材料，消防道路应保证畅通。
施工使用的易燃物及易燃材料应存放于指定地点,并有防护措施及专人看管。
易燃品下班后必须放入有人管理的指定仓库。
施工完毕后剩余的材料容器及少量废料严禁随意丢弃、倾倒，及时回收处理，以免造成污染。
1。成本节约措施
①杜绝使用不合格材料,减少返工浪费就已经对成本节约做到了重要保证，其次是要把好质量控制的最后一关，做到每道工序验收不合格不能进行下道工序施工,确保不出现不合格品。
②现场执行限额领料制度，节约有奖，超耗有罚的办法。
③文明施工，节约用水、用电。
④加强管理，做到不返工、不浪费、不丢失.
19
