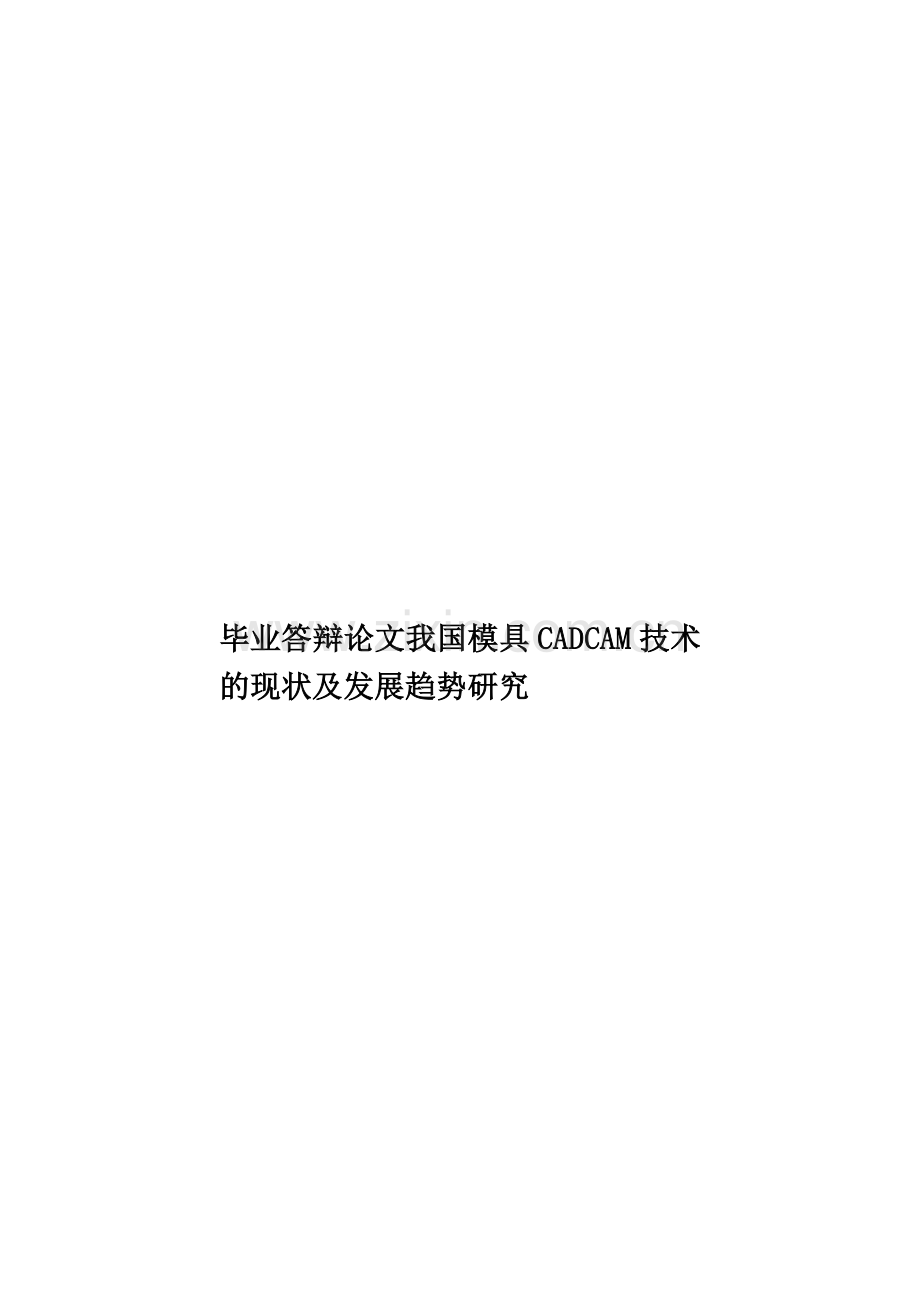

毕业答辩论文我国模具CADCAM技术的现状及发展趋势研究样本.doc

毕业答辩论文我国模具CADCAM技术的现状及发展趋势研究我国模具CAD/CAM技术的现状及发展趋势研究*（井冈山大学工学院，江西吉安343009）指导教师：*摘要介绍了模具CAD/CAM技术发展概况，模具CAD/CAM软件特点及其优越性及目前我国国内应用的主要自主软件，分析了模具行业采用模具CAD/CAM技术的原因，阐述了模具CAD/CAM应用情况和开发现状，指出了我国模具CAD/CAM软件应用与开发中存在的主要不足，探讨了今后的发展趋势。随着模具CAD/CAM 技术向着更高方向的发展，必将提高产品的设计和制造效率。企业应看清应用CAD/CAM技术带来的进步性，并以自身为基础，借鉴同行各企业应用推广的经验，灵活应用CAD/CAM技术，加快企业的设计制造一体化发展。关键词标准件库；存在的问题；集成化；知识工程；并行工程；先进制造技术AbstractDescribes the mold CAD/CAM technology development overview and mold CAD/CAM software features ,advantages of analysis using die mold industry CAD/CAM technology and the current application in our country a major independent software, the reasons to explain the mold CAD/CAM application and development of the status quo, concluded that Chinas Die CAD/CAM software application and development of the main shortcomings that exist to explore the future trends. With the mold CAD/CAM technology, the direction toward a higher development, will improve product design and manufacturing efficiency. An enterprise should see the application of CAD/CAM technology has brought advances in the disease and the basis of its own, drawing on peer-to promote the enterprise application experience, flexible application of CAD/CAM technology, accelerate the design and manufacture of integrated development of enterprises.Keywords Standard Parts Library; a problem; integration; Knowledge Engineering; concurrent engineering; advanced manufacturing technology.目录 摘要 Abstract 1引言1 2 我国模具CAD/CAM的现状 2 2 23 我国CAD/CAM技术存在的主要问题 44 我国模具CAD/CAM的发展趋势6 、三维、智能和网络化发展 6 7 7 8 5 结论9参考文献 10致谢 111 引言模具工业是国民经济的重要基础工业之一。模具是工业生产中的基础工艺设备，是一种高附加值的高精密集型产品，也是高新技术产业化的重要领域，其技术水平的高低已经成为衡量一个国家制造业水平的重要标志。模具CAD/CAM是在模具CAD和模具CAM分别发展的基础上发展起来的，它是计算机技术在模具生产中综合应用的一个新的飞跃。模具CAD/CAM是改造传统模具生产方式的关键技术，是一项高科技、高效益的系统工种。它以计算机软件的形式，为用户提供一种有效的辅助工具，使技术人员能借助于计算机对产品、模具结构、成形工艺、数控加工及成本等进行设计和优化。模具CAD/CAM技术的迅猛发展，软件，硬件水平的进一步完善，为模具工业提供了强有力的技术支持，为企业的产品设计，制造和生产水平的发展带来了质的飞跃，已经成为现代企业信息化，集成化、网络化的最优选择。2 我国模具CAD/CAM的现状 CAD/CAM技术与传统加工方法比较具有的先进性开发CAD/CAM软件的目的是应用CAD/CAM技术，应用CAD/CAM技术的目的是提高企业的设计和制造水平，增强企业在国际市场的竞争能力。根据传统做法，一个新产品的开发过程总是分为设计与制造两大部分。模具生产也不例外，模具属单件生产，设计与制造往往是一一对应的，所以模具设计的工作特别繁重。传统的模具设计采用手工设计方法，工作繁琐，模具设计所占工时约为模具总工时的20左右，模具设计工作量大、周期长、任务急。引入模具CAD技术后，模具设计可借助计算机完成传统手工设计中各个环节的设计工作，并自动绘制模具装配图和零件图。模具CAM最初应用于模具型腔等复杂形状自动加工的计算机辅助编制，后又逐步扩展为工艺准备和生产准备过程中的许多功能，例如计算机辅助模具制造工艺过程的设计、计算机辅助模具生产管理等各方面的应用。开发模具CAM最原始的依据是模具的几何信息-图形。最初的模具CAD/CAM技术，尽管使用计算机代替了大量的繁重手工劳动，取得很大成绩，但是从整个模具生产过程看，却没有什么本质的变化。整个模具生产与传统模具生产类似，设计与制造环节间有着严格的分界，二个环节间传递信息的最重要手段只靠图样。 模具CAD/CAM技术的主要特点是设计与制造过程的紧密联系-设计制造一体化，其实质是设计和制造的综合计算机化。在模具CAD/CAM系统中，产品的几何模型（有些综合系统还要求附加工艺和组织管理方面信息）是关于产品的最基本核心数据，并作为设计、计算、分析中最原始的依据。通过模具CAD/CAM系统的计算、分析和设计而得到的大量信息，可运用数据库和网络技术将其存储并直接传送到生产制造环节的各个方面，从而实现设计制造一体化。采用了CAD/CAM技术以后，图样的作用大大减弱，大部分设计和制造信息由系统直接传送，图样不再是设计与制造环节的分界线，也不再是制造、生产过程中的唯一依据，它将被逐步简化，甚至最终消失1。由于对模具要求的越来越高，传统的制模方法已经不能满足需要，这就促使了CAD/CAM技术在模具业中的应用。发达国家从20世纪50年代就开始模具CAD/CAM的研究。到20世纪80年代，模具CAD/CAM技术已经广泛应用于冷冲模具、锻造模具、注射模具、压铸模具的设计与制造。我国的计算机技术起步较晚，模具CAD/CAM的开发始于20世纪70年代末，但发展也相当迅速。到目前为止，通过国家有关部门鉴定的有精冲模、普通冲裁模、辊锻模、锤模和注塑模等CAD/CAM系统，它们在生产中发挥着重要的示范作用并产生巨大的经济效益。80年代中、后期，我国的冲模CAD研制工作进入了全面发展阶段，不少企业、科研院所大专院校都开发了面向中国制造的CAD软件，强调软件产品的专业化和本地化2。从上世纪90年代开始，华中科技大学、西安交通大学和北京机电研究院等相继开展了级进模CAD/CAM系统的研究和开发。近年来，我国模具标准件库的应用也日益增多。为了减轻重复劳动，提高工作效率，许多研究机构和设计生产部门都在各种CAD平台上利用其提供的二次开发接口进行二次开发。大多数的CAD系统不含有标准件库，尤其是对特定行业的专用标准件库，不能满足设计人员的需求，因此相关的设计部门和科研机构采用不同的方法开发了行业内适用的标准件系统，很大程度上提高了设计效率。但是单纯的标准件库往往存在以下不足：（1）设计人员要根据模具类型手工选择所需标准件的尺寸和种类；（2）对于由若干标准件组成的典型组合；（3）在模具设计中对应标准件在模具活块或者非标常用件上要配合生成相应的定位孔、安装孔或槽腔，而这些结构的生成仍需要通过设计人员手工造型并和模具活块作布尔运算生成3。总体我国CAD/CAM的研究应用与工业发达国家相比还有较大差距，主要表现在：（1）CAD/CAM的应用集成化程度较低，很多企业的应用仍停留在绘图、NC编程等单项技术的应用上。（2）CAD/CAM系统的软、硬件均依靠进口，自主版权的软件较。（3）缺少设备和技术力量，有些企业尽管引进CAD/CAM系统，但其功能没能充分发挥。近年来模具CAD/CAM技术的硬件与软件价格已降低到中小企业普遍可以接受的程度，特别是微机的普及应用，更为广大模具企业普及模具CAD/CAM技术创造了良好的条件。随着微机软件的发展和进步，技术培训工作也日趋简化。在普及推广模具CAD/CAM技术的过程中，应抓住机遇，重点扶持国产模具软件的开发和应用，加大技术培训和技术服务的力度，应进一步扩大CAD/CAM技术的应用范围4。3 我国CAD/CAM 技术存在的主要问题近几年来，我国CAD/CAM系统的开发和应用取得了一些成绩，国内已初步形成了CAD/CAM商品化软件市场。尽管如此，我国CAD/CAM技术发展在设计水平、开发能力、开发规模、技术和产品质量上还无法与发达国家相比。在CAD/CAM软件应用与开发存在的不足主要有以下几点：(1)不少的企业对CAD的认识还仅仅停留在绘图阶段，缺乏设计方法和设计理论的指导，从而使CAD产生的效益尚未得到充分发挥5。(2)CAD/CAM软件应用人员层次不齐，不能让CAD软件得到的高效率应用。(3)在引进模具CAD/CAM技术时存在着盲目性倾向，许多企业没有充分考虑各种CAD/CAM软件的特点，购买回来的CAD/CAM软件不能完全适用于本企业的产品设计与开发工作6。(4)引进的模具CAD/CAM系统的二次开发跟不上，致使引进软件的效率不能完全发挥7。(5)国内模具CAD/CAM技术水平还处于高技术集成和向产业化、商品化过渡的时期，自主开发的模具CAD/CAM系统商品化程度不够高，功能和稳定方面与国外先进软件还有很大差距89。(6)我国CAD技术开发创新少、仿制多。没有创新就没有竞争力，只仿制就不能开发出有竞争力的产品。从我国二维CAD到目前研制的三维CAD都存在这一问题。用户提出的参数设计问题10、数据管理问题及特征造型问题。这些技术，我国CAD研究开发者都没有引起注意。(7)我国CAD软件的开发缺乏理论和算法的研究。CAD技术是一项综合性的高新技术，涉及面广而复杂，技术变化快，竞争激烈。就建模技术而言会涉及很多模型建立的理论和算法，这些都是为解决用户需求而研究开发的，每种理论和算法用于CAD系统中，会产生新的CAD软件，如著名的CSG、B-rep、NURBS等，而我国CAD软件开发者缺乏这方面的研究44。(8)信息集成技术落后。信息技术的广泛集成是以产品数据管理（PDM）和过程管理（PM）为基础，实现CAD/CAPP/CAM和ERP的有机集成，在并行工程中PDM也是重要的基础。而我国在这方面的研究刚刚开始，至今也没有一个在国内市场上成熟的数据库管理系统（DBMS）12。因此，这类基础性软件也被国外的系统占领了市场，而我们的CAD/CAPP/CAM集成技术又是建立在国外基础系统上。(9)CAD中的数据交换格式和标准化落后。在CAD技术的标准化方面，我国由于技术落后，资金投入不足，至今仍未提出一个有关CAD方面的标准，完全是采用国际标准，而且有的已用作国家标准（IGES、STEP等），另外由于种种因素也跟不上国际标准的更新和发展，因此造成国内CAD软件系统在数据交换、标准化等方面存在不少问题13。4 模具CAD/CAM 的发展趋势 模具CAD/CAE/CAM正向集成化、网络化、智能化、并行化 (1)集成化集成化是CAD/CAM技术发展的一个最为显着的趋势。它是指把CAD、CAE、CAPP、CAM以至PPC（生产计划与控制）等各种功能不同的软件有机地结合起来，用统一的执行控制程序来组织各种信息的提取、交换、共享和处理，保证系统内部信息流的畅通并协调各个系统有效地运行。国内外大量的经验表明，CAD系统的效益往往不是从其本身，而是通过CAM和PPC系统体现出来；反过来，CAM系统假如没有CAD系统的支持，花巨资引进的设备往往很难得到有效地利用；PPC系统假如没有CAD和CAM的支持，既得不到完整、及时和准确的数据作为计划的依据，订出的计划也较难贯彻执行，所谓的生产计划和控制将得不到实际效益。因此，人们着手将CAD、CAE、CAPP、CAM和PPC等系统有机地、统一地集成在一起，从而消除自动化孤岛，取得最佳的效益14。CIM是CAD/CAM集成技术发展的必然趋势。CIM的最终目标是以企业为对象，借助于计算机和信息技术，使生产中各部分从经营决策、产品开发、生产准备到生产实施及销售过程中，有关人、技术、经营管理三要素及其形成的信息流、物流和价值流有机集成并优化运行，从而达到产品上市快、高质、低耗、服务好、环境清洁，使企业赢得市场竞争的目的15。CIMS是一种基于CIM哲理构成的计算机化、信息化、智能化、集成化的制造系统。它适应多种、小批量市场需求，可有效地缩短生产周期，强化人、生产和经营管理的联系，压缩流动资金，提高企业的整体效益。(2)网络化21世纪网络将全球化，制造业也将全球化，从获取需求信息，到产品分析设计、选购原辅材料和零部件、进行加工制造，直至营销，整个生产过程也将全球化。CAD/CAM系统的网络化能使设计人员对产品方案在费用、流动时间和功能上并行处理的并行化产品设计应用系统；能提供产品、进程和整个企业性能仿真、建模和分析技术的拟实制造系统；能开发自动化系统，产生和优化工作计划和车间级控制，支持灵敏制造的制造计划和控制应用系统；对生产过程中物流，能进行治理的物料治理应用系统等16。(3)智能化人工智能在CAD中的应用主要集中在知识工程的引入，发展专家CAD系统。专家系统具有逻辑推理和决策判定能力17。它将许多实例和有关专业范围内的经验、准则结合在一起, 给设计者更全面，更可靠的指导。应用这些实例和启发准则，根据设计的目标不断缩小探索的范围，使问题得到解决。(4)并行工程并行工程（Concurrent Ensineering）是随着CAD/CAM、CIMS技术发展提出的一种新哲理、新的系统工程方法。这种方法和思路，就是并行的、集成的设计产品及其开发的过程18。它要求产品开发人员在设计的阶段就考虑产品整个生命周期的所有要求，包括质量、成本、进度、用户要求等，以便最大限度地提高产品开发效率及一次成功率。并行工程的关键是用并行设计方法代替串行设计方法。随着市场竞争的日益激烈，并行工程必将引起越来越多的重视。但其实施也决非一朝一夕的事情，目前应为并行工程的实现创造条件和环境。其中，与CAD/CAM技术发展密切相关的有如下几项要求：1）研究特征建模技术，发展新的设计理论的方法；2）开展制造仿真软件及虚拟制造技术的研究，提供支持并行工程运行的工具和条件；3）探索新的工艺过程设计方法，适应可制造性设计（DFM）的要求19；4）借助网络及统一DBMS技术，建立并行工程中数据共享的环境；5）提供多学科开发小组的协同工作环境，充分发挥人在并行工程中作用。以上要求将极大地促进CAD/CAPP/CAM技术的变革和发展。 基于知识设计技术的提出模具设计和制造在很大程度上仍然依靠着模具工作者的经验，仅凭计算机的数值计算功能去完成诸如模具设计方案的选择、工艺参数与模具结构的优化、成型缺陷的诊断以及模具成形性能的评价是不现实的。新一代模具CAD/CAE/CAM系统正在利用KBE（基于知识的工程）技术进行脱胎换骨的改造。知识集成的主要目的是将分散的知识按照一定的逻辑规则有机的结合起来，使知识有序化、层次化，从而高效地利用知识资源，有利于知识创新。网络等信息技术的发展为知识集成发展提供了很好的外部条件，而模块化的工程设计方法为知识集成的实现提供了必要的内部条件。如UG-II中所提供的人工智能模块KF（KnowledgeFus-ion）20。利用KF可将设计知识融入系统之中，以便进行图形识别与推理。国内研究工作者在此方面做了大量的研究工作，并在某些方面取得了长足发展。 与先进制造技术的结合采用高速加工技术，得到的产品质量好，生产效率高。高速加工过程中，机床主轴以极高的转速运转，激振频率远远离开了“机床刀具工件”系统的固有频率范围，零件加工过程平稳无冲击，因此加工精度高，表面质量好，经过高速铣削得型腔表面可以到达磨削的水平，省了很多精加工21。用高速铣加工中心加工零件，可以在一次装夹中完成型腔的粗精加工和模具零件其他部位的机械加工，并且不需要做电极，不需要手工研磨和抛光。虚拟产品设计和制造。虚拟现实技术集成了计算机图形学、多媒体、人工智能、网络、多传感器、并行处理等技术。模具虚拟产品设计技术是虚拟现实技术在模具产品制造中的应用或实现，是模具现实设计环境和制造环境的计算机内部映射，是虚拟制造的重要内容；虚拟制造是以仿真技术、虚拟现实技术等为支撑，对模具设计、加工、装配、维护经过统一建模形成虚拟的环境、虚拟的过程和虚拟的产品22。虚拟技术使得产品的设计和制造更加直观化，并且有利于发现问题，即使修正，避免了在真正设计制造中出现问题引发的资源损耗。 模具标准件选择向智能化发展由于人工智能、知识和知识表示的引入，使得模具标准件选择智能化，减少了人工操作量，提高了模具设计的效率，同时减少了设计中错误纰漏的发生。国内的许多专家对此提出了先进的理论，比如：卜昆提出设计一个参数化的尺寸驱动的三维建库工具23；莫蓉分析了面向转配的标准件库的信息结构，提出和实现了满足装配建模的一种标准件建库方法和建库工具。这些理论对模具标准件选择向智能化发展都有深远的影响。5 结论近年来， 随着我国正式加入WTO，经济全球化和信息化使我国制造企业的竞争环境、发展模式和活动空间等发生了深刻变化，这些变化对我国制造企业提出了严峻的挑战，如何提高自身的核心竞争力已成为制造企业关注的焦点。在模具CAD/CAM的应用方面，经过这几十年的发展，我国模具CAD/CAM的应用有了长足的发展，模具CAD/CAM技术已经被广泛应用于我国企业。在模具CAD/CAM人才方面，在政府的大力支持下，高校和企业培养了一大批模具CAD/CAM软件开发及应用人才。CAD/CAM技术的进步始终与工程实际相结合，它在我国的应用和发展必将对制造企业产生深远的影响，对提高我国制造企业核心竞争力起到举足轻重的作用。随着市场竞争的日益激烈，用户对产品的质量、成本、上市时间提出了越来越高的要求。CAD/CAN技术是加快产品更新换代，增强企业竞争能力的最有效手段。企业应看清应用CAD/CAM技术带来的进步性，并以自身为基础，借鉴同行各企业应用推广的经验，灵活应用CAD/CAM技术，加快企业的设计制造一体化发展。参考文献1 .武汉：华中理工大学出版社，1998.2 余世浩，.北京：机械工业出版社，1997.3 辛明，卜昆，汪文虎，李大双叶片精铸模具设计中标准件智能选用方法研究机床与液压，2006，（3）：219-221.4 牟鑫，J.智能建筑与城市信息，2003，（4）：64-66.5 李大双，汪文虎涡轮叶片精铸模具零件CAD造型过程的知识表达与求解J航空制造技术，2005，（3）：72-746 范彦斌，沈自林，J.模具工业，1997，(6)：3-5.7 李德群，（第1讲）模具CAD/CAM系统的开发 J. 电加工，1996，(6)：41-45.8 汪文虎，莫蓉涡轮叶片精铸模具CAD/CAM原型系统开发与应用J航空计算技术，1999，29（4）：4-169 刘玲,J.机械研究与应用,2004,（3）：5-710卜昆，曾红，王金凤基CATIA的二维参数化图形库建库工具设计与开发J机械科学与技术，1999，（1）：170-172.11J.模具技术，2001，(5)：68-71.12杜志俊.现代模具技术综述J.机械工程师，1999，(6)：3-5.13成基华，范玉青，袁国平，J.计算机辅助设计与图形学学报，2000，12(2)：154-159. 14刘晓冰，J.，32（1）：41-45.15J.电加工，1996，21(4)：6-10.16周华民，J.锻压机械，1998，25(6)：50-52.17J.三名职业大学学报，1999，(2)：91-92.18周卫东，钟振龙，粟亮模具CAD/CAM的发展现状及技术展望机械制造与自动化，2005，（12）：4-619.北京：机械工业出版社，1998.20任志宇，J.机电工程，2001，18(5)，9-10.21J.锅炉制造，2003，(3)：58-59.22J.兵工自动化，2000，(1)：42-45.23J.长沙大学学报，2003，17(2)：79-81.致 谢光阴荏苒，日月如梭，在井大的三年学习时间即将过去。在漫长的人生旅程中，三年时间并不算长，但对我而言，是磨砺青春、挥洒书生意气的三年，也是承受师恩、增长才干、提高学识的三年。在此，我特别要感谢我的论文指导老师郑小秋先生。就本篇毕业论文总结报告而言，从提纲、草拟、修改到最后定稿，郑老师都给予了一而再、再而三的精心批阅，每个环节都凝结老师努力的付出和辛劳的汗水。
