油浸式变压器装配图CAD课程设计.doc

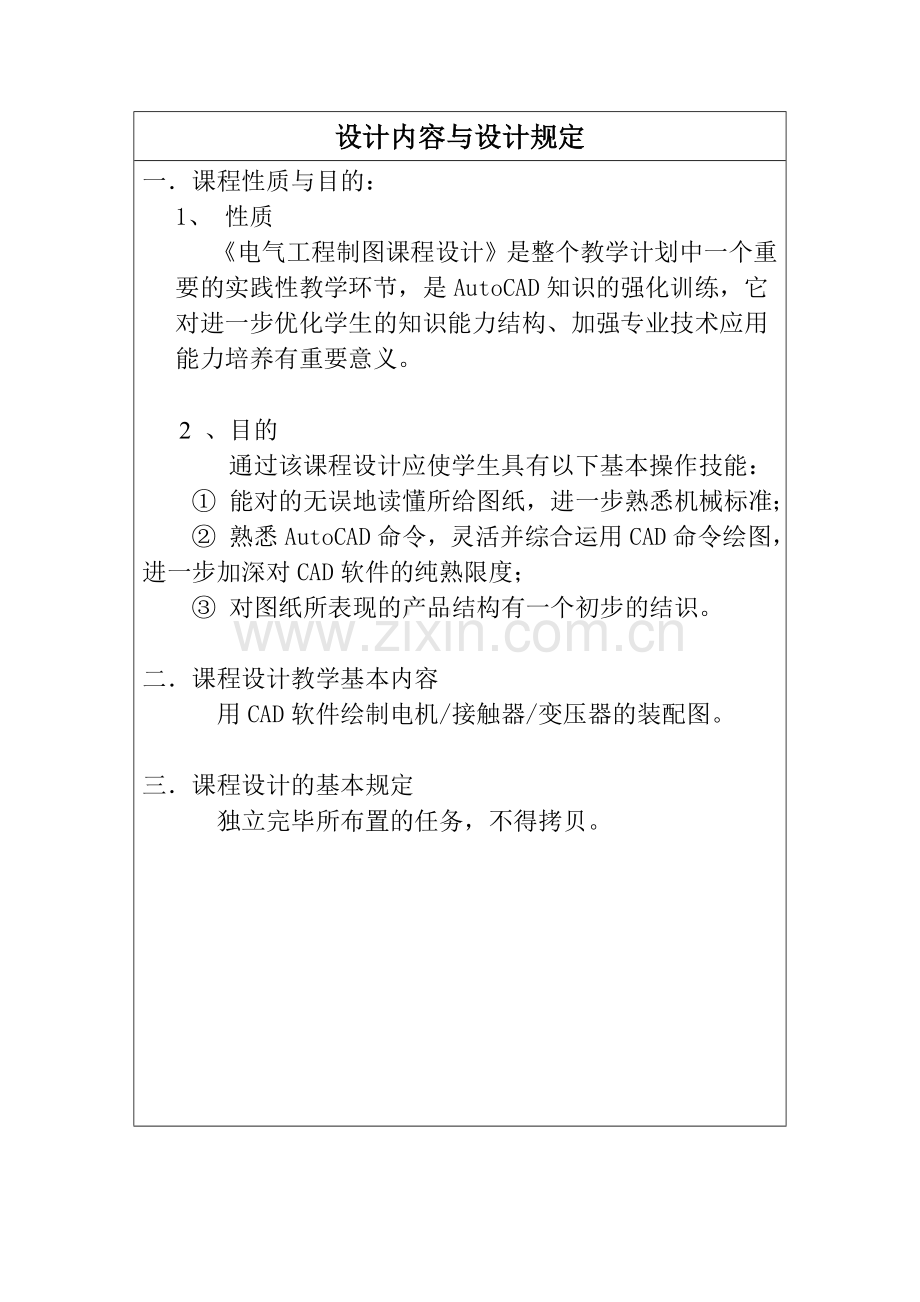

设计内容与设计规定
一．课程性质与目的：
1、 性质
《电气工程制图课程设计》是整个教学计划中一个重要的实践性教学环节，是AutoCAD知识的强化训练，它对进一步优化学生的知识能力结构、加强专业技术应用能力培养有重要意义。

2 、目的
通过该课程设计应使学生具有以下基本操作技能：
① 能对的无误地读懂所给图纸，进一步熟悉机械标准；
② 熟悉AutoCAD命令，灵活并综合运用CAD命令绘图，进一步加深对CAD软件的纯熟限度；
③ 对图纸所表现的产品结构有一个初步的结识。

二．课程设计教学基本内容
用CAD软件绘制电机/接触器/变压器的装配图。

三．课程设计的基本规定
独立完毕所布置的任务，不得拷贝。

重要设计条件

1、提供电机/接触器/变压器装配图一张。
2、提供上机条件。

说明书格式

1、 课程设计封面
2、 课程设计任务书
3、 说明书目录
4、 概述
5、 绘图过程
6、 总结与体会
7、 附录（图纸）；
8、 参考文献
进度安排

时间：1周
星期一上午：下达任务，上课
星期一下午 至 星期四：绘图
星期五上午：准备说明书
星期五下午：答辩

参考文献
《AutoCAD2023 中文版实用教程》， 清华大学出版社，
蔡希林编著。

目录

一、 概述………………………………………………………1

二、 AutoCAD简朴介绍………………………………………2

三、 绘制装配图及其过程……………………………………3

四、 总结与体会………………………………………………9

五、 参考文献…………………………………………………10

六、 附录（油浸式变压器装配图）…………………………11

七、 电气信息学院课程设计评分表…………………………12

一、概述

AutoCAD是由美国Autodesk欧特克公司于二十世纪八十年代初为微机上应用CAD技术而开发的绘图程序软件包，通过不断的完善，现已经成为国际上广为流行的绘图工具。 　　AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。它的多文档设计环境，让非计算机专业人员也能不久地学会使用。在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。 AutoCAD具有广泛的适应性，它可以在各种操作系统支持的微型计算机和工作站上运营，并支持分辨率由320×200到2048×1024的各种图形显示设备40多种，以及数字仪和鼠标器30多种，绘图仪和打印机数十种，这就为AutoCAD的普及发明了条件。现在最新的版本为：AutoCAD 2023

AutoCAD软件具有如下特点：

1.具有完善的图形绘制功能。 　　
2.有强大的图形编辑功能。 　　
3.可以采用多种方式进行二次开发或用户定制。 　　
4.可以进行多种图形格式的转换，具有较强的数据互换能力。 　　
5.支持多种硬件设备。 　　
6.支持多种操作平台 　　
7.具有通用性、易用性，合用于各类用户
此外，从AutoCAD2023开始，该系统又增添了许多强大的功能，如AutoCAD设计中心（ADC）、多文档设计环境（MDE）、Internet驱动、新的对象捕获功能、增强的标注功能以及局部打开和局部加载的功能，从而使AutoCAD系统更加完善...

二、 Auto CAD简朴介绍
1.Auto CAD的基本功能
1.1 平面绘图
能以多种方式创建直线、圆、椭圆、多边形、样条曲线等基本图形对象。
绘图辅助工具。Auto CAD提供了正交、对象捕获、极轴追踪、捕获追踪等绘图辅助工具。正交功能使用户可以很方便地绘制水平、竖直直线，对象捕获可帮助拾取几何对象上的特殊点，而追踪功能使画斜线及沿不同方向定位点变得更加容易。
1.2 编辑图形
AutoCAD具有强大的编辑功能，可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。 　　
· 标注尺寸。可以创建多种类型尺寸，标注外观可以自行设定。 　　
· 书写文字。能容易在图形的任何位置、沿任何方向书写文字，可设定文字字体、倾斜角度及宽度缩放比例等属性。 　　
· 图层管理功能。图形对象都位于某一图层上，可设定图层颜色、线型、线宽等特性。
2.应用领域
工程制图：建筑工程、装饰设计、环境艺术设计、水电工程、土木施工等等。 　　
工业制图：精密零件、模具、设备等。 　　
服装加工：服装制版。 　　
电子工业：印刷电路板设计。

三、 绘制装配图及其过程
1.CAD设计任务
绘制油浸式变压器装配图
2．绘图过程　
2.1 新建文献，选择图形样板Gb_a2 -Color Dependent Plot Styles.dwt，然后进行文献保存（图1）。

图1
2.2建立图层（图2）。

图2
2.3 开始绘制图形，CAD设计任务为油浸式变压器三视图的绘制。
第一步：绘制主视图(图8)。在绘制中运用镜像（图3、4），阵列（图5、6、7）等命令。

图3 图4

图5 图6

图7

图8
第二步：绘制俯视图（图11）。在绘制过程中运用了复制，移动（图9、10）等命令。

图9 图10

图11
第三步：绘制左视图（图14）。在绘制过程中运用了偏移 （图12、13）等命令。

图12 图13

图14
2.4 尺寸标注、技术规定及明细表绘制（图15）。

图15

四、总结与体会

五、参考文献

《AutoCAD2023 中文版实用教程》， 清华大学出版社，蔡希林编著。

六、附录（油浸式变压器装配图）

七、电气信息学院课程设计评分表
项 目
评 价
设计方案的合理性与发明性

硬件制作或软件编程完毕情况*

硬件制作测试或软件调试结果*

设计说明书质量

设计图纸质量

答辩报告的条理性和独特见解

答辩中对所提问题的回答情况

完毕任务情况

独立工作能力

组织纪律性（出勤率）

综合评分

指导教师署名：________________
日 期：________________

注：①表中标*号项目是硬件制作或软件编程类课题必填内容；
②此表装订在课程设计说明书的最后一页。课程设计说明书装订顺序：封面、任务书、目录、正文、评分表、附件（非16K大小的图纸及程序清单）。
