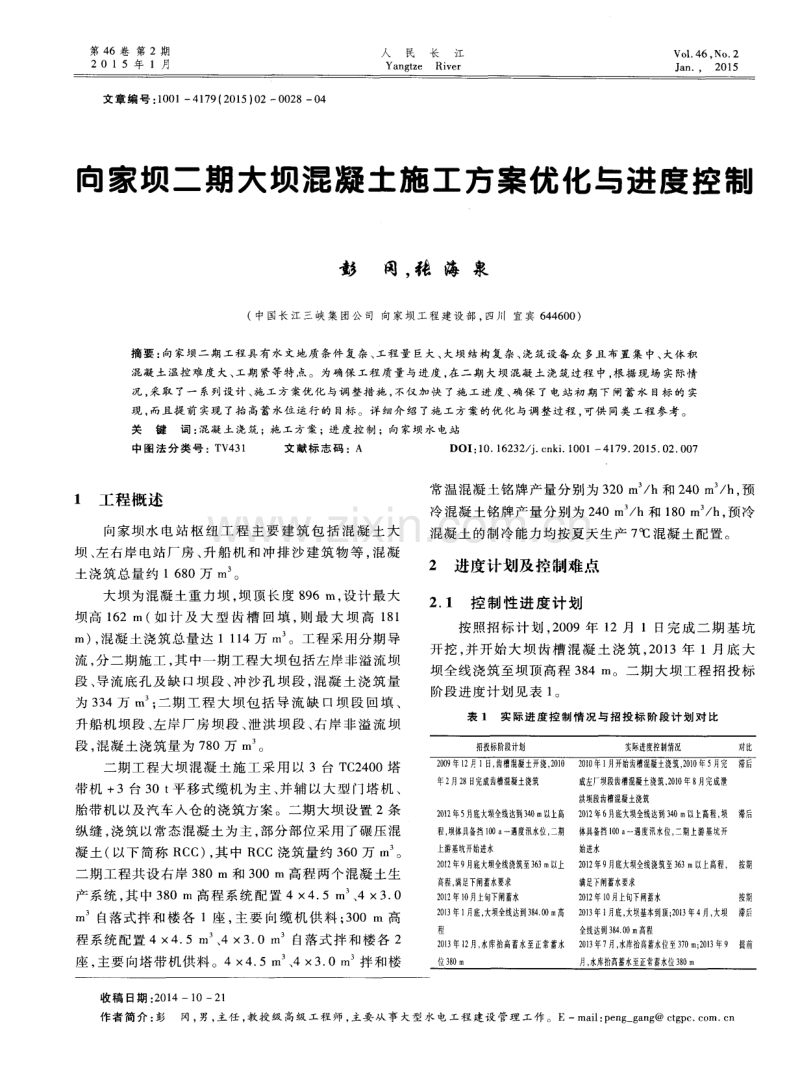

第 4 6卷 第 2期 2 0 1 5 年 1 月 人 民 长 江 Ya n g t z e Ri v e r Vo 1 ． 46． No． 2 J a n ．，2 01 5 文章编号 ： 1 0 0 1— 4 1 7 9 ( 2 0 1 5 ) 0 2— 0 0 2 8— 0 4 向家坝二期大坝混凝土施工方案优化与进度控制 彭 冈 ， 张 海 泉 (中 国长 江 三 峡集 团公 司 向 家 坝 工 程建 设 部 ， 四川 宜宾 6 4 4 6 0 0) 摘要 ： 向 家坝二期工程具有水文地质条件 复杂、 工程量 巨大、 大坝结构复杂、 浇筑设备众 多且 布置集 中、 大体积 混凝 土温控 难度 大、 工期 紧等特点 。为确保 工程质 量与进度 ， 在二期 大坝 混凝 土浇筑过程 中， 根据现场 实际情 况 ， 采 取 了一 系列 设 计 、 施 工 方 案 优 化 与 调 整 措 施 ， 不仅 加 快 了施 工 进 度 、 确 保 了 电 站 初 期 下 闸 蓄 水 目标 的 实 现 ， 而且提前 实现 了抬 高蓄 水位运行 的 目标 。详细介 绍 了施 工方案的优化与调整过程 ， 可供 同类工程参考。 关 键 词 ： 混 凝 土 浇 筑 ；施 工 方 案 ；进 度 控 制 ；向 家坝 水 电站 中 图法 分 类 号 ：T V 4 3 1 文 献 标 志码 ：A D0I ： 1 0 ． 1 6 2 3 2 ／ j ． e n k i ． i 0 0 1—4 1 7 9 ． 2 01 5 ． 0 2． 0 0 7 1 工程概 述 向家坝 水 电站 枢 纽 工 程 主 要 建 筑 包 括 混 凝 土 大 坝 、 左 右岸 电站 厂房 、 升 船机 和 冲排 沙 建 筑 物等 ， 混凝 土 浇筑 总量 约 1 6 8 0万 m 。 大坝 为混 凝土重 力 坝 ， 坝顶 长 度 8 9 6 m， 设 计 最 大 坝高 1 6 2 m( 如 计 及 大 型 齿 槽 回填 ， 则 最 大 坝 高 l 8 1 m) ， 混凝 土浇 筑 总量 达 1 1 1 4万 I T I 。工 程 采用分 期 导 流 ， 分 二期 施 工 ， 其 中一 期工 程大 坝包 括左 岸非 溢流 坝 段 、 导流底 孔及 缺 口坝 段 、 冲 沙孔 坝 段 ， 混 凝 土 浇 筑 量 为 3 3 4万 m ； 二期 工 程 大 坝 包 括 导 流 缺 口坝 段 回 填 、 升船 机 坝段 、 左岸 厂 房 坝段 、 泄 洪 坝段 、 右岸 非 溢 流 坝 段 ， 混凝 土浇 筑量 为 7 8 0万 m 。 二期 工程 大 坝混 凝 土施 工 采 用 以 3台 T C 2 4 0 0塔 带机 +3台 3 0 t 平移 式 缆机 为主 、 并辅 以大 型 门塔 机 、 胎带 机 以及汽 车 入仓 的浇 筑方 案 。二期大 坝设 置 2条 纵缝 ， 浇 筑 以常 态混凝 土 为主 ， 部分 部位采 用 了碾压 混 凝 土 ( 以下简 称 R C C) ， 其 中 R C C浇 筑量 约 3 6 0万 m 。 二期 工 程共设 右 岸 3 8 0 m和 3 0 0 m 高程 两个 混凝 土生 产 系统 ， 其 中 3 8 0 m 高程 系 统配 置 4 4 ． 5 m 、 4 3 ． 0 m 自落 式拌 和 楼 各 1座 ， 主 要 向缆 机 供 料 ； 3 0 0 m 高 程 系统 配置 4 4 ． 5 m 、 4 3 ． 0 1 T I 自落式 拌 和楼 各 2 座 ， 主要 向塔 带 机供 料 。4 4 ． 5 1 11 、 4 3 ． 0 m 拌 和楼 常 温混 凝土 铭牌 产量 分别 为 3 2 0 m ／ h和 2 4 0 m 。 ／ h ， 预 冷 混凝 土铭 牌产 量分 别为 2 4 0 m ／ h和 1 8 0 m ／ h ， 预 冷 混凝 土 的制冷 能力 均按 夏天 生产 7 ℃混凝 土 配置 。 2 进度计划及控制难点 2 ． 1 控 制性进度计划 按 照招 标 计 划 ， 2 0 0 9年 l 2月 1 日完成 二 期 基 坑 开 挖 ， 并 开始 大 坝 齿 槽 混 凝 土 浇 筑 ， 2 0 1 3年 1月 底 大 坝 全线 浇筑 至坝顶 高 程 3 8 4 m。二 期 大坝 工程 招 投 标 阶段进 度计 划见表 1 。 表 1 实 际进 度 控 制 情 况 与 招 投 标 阶段 计 划 对 比 收稿 日期 ： 2 0 1 4—1 0— 2 1 作者简 介 ： 彭 冈， 男， 主任 ， 教授级 高级工程师 ， 主要 从事大型水 电工程建设管理工作。E—m a i l ： p e n g — g a n g @c t g p c ． C O rn． c n 第 2期 彭 冈， 等 ： 向家坝二期大坝混凝土 施工方案优化与进度控制 2 9 2 ． 2进度控 制难 点 向家 坝二 期 大坝 进度 控制 存 在诸 多难 点 ， 主要 有 ： ① 二期大坝混凝 土浇筑量大 ， 且与 消力池 、 左岸坝后 厂 房混 凝 土 同时浇 筑 ， 对 混凝 土拌 和 、 人 仓 、 浇 筑 等 全 过 程 的设 备运 行 和组 织管 理提 出了更 高 要 求 ； ② 由于 坝 基水 文 地质 条件 异 常 复 杂 ， 二期 工 程 遭 遇 大 型 地 质 缺 陷处 理 的 难 题 ， 与 招 标 设 计 相 比 ， 坝 基 齿 槽 挖 深 达 3 7 m， 开挖后增加 回填混凝土达 1 0 0万 m ， 使工期滞 后 4个 月 ， 同时坝 基 固结 灌 浆 、 帷 幕 灌 浆 难 度 非 常 大 ， 普 遍 出现 涌水 、 单 位注 入量 异 常 、 控制 不 当时易 出现 抬 动 超标 等 问 题 ， 对 大 坝 混 凝 土 浇 筑 进 度 影 响 较 大 ； ③ 二 期 大坝 结 构复 杂 ， 特 别 是泄 洪 坝段 ， 采用 了带 高低 跌 坎 的底 流 消 能方 案 ， 共 布 置 1 2个 表 孔 、 1 0个 中孔 ， 中、 表 孑 L 之 间采用 墩墙 分 隔 ， 不但 钢筋 密集 ， 而 且带 过 流面 的仓号特别多 ( 中、 表孔 流道 进出 口底板 高差 分别达 5 2 n l 和 9 3 m) ， 施 工难 度 大 、 质 量控 制要 求严 格 ； ④ 二 期 工 程共 布 置 了 3台塔 带 机 、 3台缆 机 ， 以及 1 6台 大 型 门塔机 ， 施 工 现场 塔 吊林 立 ， 设 备 之 问干 扰 大 ； 坝 后 未布置栈桥 ， 使大坝高部位塔带机 、 门塔机使用受限 ； 大坝靠左右两岸布置有反拱坝段 ， 又使缆机 的覆盖范 围受到限制 ； ⑤ 大坝为混凝土重力坝 ， 混凝土体积大 ， 温 控要 求 严格 ， 特 别 是 大 量 的 高标 号 抗 冲耐 磨 混 凝 土 的温 控 防裂难 度很 大 。 3 进度控制措施 为确 保 工程 进度 ， 采 取 了一 系列措 施 ， 实现 了大坝 混 凝 土快 速施 工 ， 按期 实 现 了下 闸蓄水 目标 ， 并 提前 实 现 了抬高 蓄水 位 运行 的 目标 。 3 ． 1 坝基 固结灌浆施工方案调整 由于水 文地 质条 件 极 其 复 杂 ， 前 期 泄洪 坝 段 齿 槽 部 位 满堂 固结灌 浆 时 ( 盖 重 厚度 5 ． 5 m) ， 普 遍 出现 涌 水 、 单 位 注入 量 异 常 、 抬 动 频 繁 等 问题 。对 此 ， 一 方 面 通 过 深入 、 反 复开 展 工 艺 试 验 ， 逐 步 调 整 灌 浆 参 数 ， 并 严 格 灌浆 过程 控 制 ； 另 一 方面 ， 调 整大 坝基 础廊 道布 置 方 案 ， 将齿 槽 部位 的 大 部 分 大坝 甲块 固结 灌 浆 改 在 廊 道 内进行 ， 尽 量减 少 固结 灌浆 占压 直线 工 期 。同时 ， 大 幅度 增加 固结灌 浆 的盖 重 混 凝 土 厚 度 ， 特 别 是 将 左 厂 坝 段 的坝 前 齿槽 R C C 回填 到 顶 高 程 2 4 0 m 后 再 固结 灌浆 ， 虽然盖重厚度达到 了 3 7 m， 增加 了钻孔工程量 和打 断冷 却 水管 的 风 险 ， 但 优 势 明显 。具 体 表 现 在 以 下 几 方 面 ： ① 可 在 低 温 少 雨 季 节 浇 筑 大仓 号 、 高 升 层 R C C， 有利于保证施工进度和质量 ； ② 可有效降低灌 浆抬动风险 ； ③ 避免了齿槽斜坡部位的二次 固结灌浆 占压直线工期 ； ④ 在 固结灌浆施工 的同时， 完成坝前 MQ 2 0 0 0门机 安 装 ， 为 下 阶段 混 凝 土 浇 筑 创 造 了有 利 条件 ； ⑤ 避 免 了夏 天 坝 基 大 范 围 同时 进 行 R C C施 工 带 来 的粉 煤灰 供应 不上 的难 题 。而对 于 钻孑 L 打断 冷却 水 管 的 问题 ， 则 可通 过 增 设 垂 直 冷 却 水 管措 施 予 以弥 补 。 3 ． 2大 量 采 用 碾 压 混 凝 土 招标 阶段 除小 范 围 的齿 槽 和左 岸导 流缺 口坝 段 回 填 采 用碾 压混 凝土 外 ， 大坝 其 它 部 位 全 部采 用 常 态 混 凝 土 。为 加快 施工 进 度 ， 充 分 利 用 碾 压 混凝 土 快 速 施 工 的特点 ， 在前 期 开展 的常 态 混 凝 土 与碾 压 混 凝 土 对 比方 案研 究 的基础 上 ， 深 入 研 究 了 大 坝部 分 改 浇 碾 压 混凝 土 的方案 。采 用 碾 压 混 凝 土 的原 则 为 ： 因坝 基 地 质缺 陷开 挖形 成 的大 型 齿 槽 部位 、 非 溢 流 坝段 等 体 型 结 构 简单 部位 、 孔 口及 流 道 以 下部 位 等 。 主要 有 二 期 坝基 齿槽 回填 、 升船 机 及 左 厂 8号 部 分 坝 段 、 右 非 坝 段 、 泄 2～泄 7号 坝段 甲乙块 中表 孔 流 道 以下 部 分 、 左 岸 导 流缺 口坝 段 回填 等 部 位采 用 碾 压 混 凝 土 ， 加 上 左 岸一 期大 坝部 分采 用 碾 压 混 凝 土 ， 大 坝 共 浇筑 碾 压 混 凝 土约 3 6 0万 m 。 现场施 工 组织 过程 中 ， 根据 混凝 土生 产能 力 、 现场 施 工 条件及 不 同季 节 ， 深 入 研 究 R C C入仓 方案 、 分 缝 分 块 方案及 升 层 高度 ， 实 现快 速 上 升 。特 别 是 精 心 组 织 大 仓 面 R C C施工 ( 最 大仓 号 1 ． 6万 m ) ， 采 用 了汽 车直 接人 仓 、 塔带 机和 胎带 机浇 筑 、 溜槽 +汽 车仓 内转 料 等 综合 性 的高 强度 入 仓 手 段 。在 此 基 础 上 ， 低 温 季 节采 用 翻转 模 板连 续 上 升 ， 如 左 岸 导 流缺 口坝 段 4层 翻转模板同时使用 ， 一次最大浇筑高度达 1 8 m； 高温 季 节 采 用 4 ． 5～6 ． 0 r n升层 ， 均 配 以冷 却 水 管 通 水 冷 却 ， 进 度 、 质 量 控 制 良好 。高 升 层 R C C不 仅 施 工 速 度 快 ， 而且施 工缝 面相 对 较少 ， 有利 于质 量控 制 。 3 ． 3 混凝土施工方 案调整 与优化 ( 1 )优化混凝土浇筑一条龙设备配套 。在充分借 鉴 三 峡工程 塔 带机 应 用 经验 的基 础 上 ， 进 一 步 优 化 了 混 凝 土浇筑 一 条龙设 备 配套 ， 以充 分 发 挥 塔 带 机 高 强 度 浇筑 混凝 土 的能力 。其 中负责左 厂 坝段 浇筑 的 1号 塔 带 机采用 汽 车 +供 料 线 的混 凝 土 输 送 方 案 ， 采 用 2 台 4 X 3 m 拌 和楼 同时供料 ； 负 责泄 洪坝 段浇 筑 的 2 ， 3 号 塔 带机 采 用 全 程供 料 线 方 案 ， 各 配 一 座 4 4 ． 5 m 拌和楼 ， 混凝土生产供应能力强 ， 同时在仓 面上配备 2 台大型振捣臂 ， 并辅 以人工振捣。二期大坝混凝土浇 筑 前 ， 对从 三峡 工程 退 场 的 塔 带机 成 套 设 备 进 行 了 系 统 的大修 与改 造 ， 确 保设 备性 能满 足工 程需 要 ； 塔 带机 使 用 过程 中 ， 狠抓设 备 的运行 维护 管理 ， 使设备 完好 率 和利用率保持在较高水平 。 3 0 人 民 长 江 ( 2 )塔 带机及 供料 线 布置方 案调 整 。 向家 坝大 坝 混凝 土 主要施 工设 备 为 3台 T C 2 4 0 0塔带 机 和 3台 3 0 t 高塔 架平 移式 缆机 。在招 标 阶段 ， 左 厂 坝段 使 用 的 1 号塔 带机 与泄 洪坝 段使 用 的 2号塔 带机 供料 线共 用 立 柱 ， 即“ 1柱 2线 ” ， 该 布 置 方案 存 在 的 问题 是 ， 随 着 大 坝 的不 断上 升 ， 当这 两个 部 位 ( 分 属 不 同 的施 工标 段 ) 的大坝浇筑进度不相协调时， 供料线立柱难 以满足两 台塔带 机不 同 的顶 升 要 求 ， 必 将 制 约 进 度 ； 同 时 ， 该 方 案 中 1号塔 带机 供 料 线 太 长 ( 长 1 2 2 4 m) ， 预 冷 混 凝 土 在输 送过 程 中温 度 回 升高 ， 很 难 满 足 温 控要 求 。经 过 多次 研究 ， 从减 少施 工干 扰 、 有利施 工进 度 的角 度考 虑 ， 选用 了 1号塔带机单独设顺水流方 向的供料线 ， 并 在 二期 下游 横 向土 石 围堰 堰顶 授 料 的方 案 ， 2 ， 3号 塔 带 机则 采用 “ 1柱 2线” 的方案 。招 投标 阶段 与 实施 阶 段 塔带 机供 料线 长度 见表 2 。 表 2招 投 标 与 实施 阶段 塔 带 机 供 料线 长 度 对 比 m 招标 阶段 ， 左 岸 导流 缺 口坝段 R C C 回填 采 用 缆机 +满管 溜槽 入仓 ， 溜槽 落 差达 1 0 0 m， 入 仓质 量难 以保 证 ， 而 缆 机 因跨 度 大 ( 3台缆 机 的跨 度 分 别 为 1 3 4 7 ， 1 3 5 5 m 和 1 3 6 3 m) ， 运 距远 ， 入 仓 强度 受 限 。经 仔 细 研 究并 精心 组织 ， 加快 左 厂坝 段施 工进度 ， 使 1 号 塔带 机 快 速将 大坝 浇筑 到设 定 的极 限 位高程 后拆 装 到左 岸 导 流 缺 口坝段 ， 极大 地 改善 了缺 口坝段 的人 仓手 段 ， 为 缺 口坝段 R C C年上 升 9 9 m打下 了坚 实 的基础 。 ( 3 )创新 使 用 塔 带 机 “ 套 浇 ” 方 案 。研 究 实 施 了 在 非 高 温 季 节 1台塔 带 机 同时 浇 2仓 混 凝 土 的 “ 套 浇” 工 艺 。 即选 取 结 构 相 似 、 位 置 相 距 较 近 的 2仓 同 时用 1台塔 带 机 浇 筑 混 凝 土 ， 2仓 混 凝 土 均 用 平 铺 法 浇筑 ， 各仓 独 立配 置仓 面设备 ， 塔 带机 在 1 个 仓 面上 连 续布 料一 整个 坯层 后转 仓 布料 ， 振捣作 业 则连续 进行 。 “ 套浇 ” _T艺极 大地 提 高 了 浇筑 工 效 ， 配 合 使 用 4 ． 5 m 高升 层模 板 ， 创造 了单 台塔 带 机 月浇 筑 l 3万 m 的 记 录 ， 比原工 效 提 高 1倍 多 。2 0 1 1年 ， 向家 坝 1号 塔 带 机 1 0个 月浇 筑量 为 7 4万 m ， 2号塔 带机 年 浇 筑 量 达 8 3万 m 的新记 录 ( 三峡 工 程 单 台塔 带 机最 高 月 浇 筑 强度 为 6 ． 1 9万 m ， 最高 年浇 筑强度 约 6 0万 r n ) 。 ( 4 )大坝 高 部位 浇筑 方案 调整 。受地 形 条件 限制 及升 船机 坝段 阻 隔 ， 无 法在 大坝 下游 面布 置施 工栈 桥 ， 加之 塔带 机顶 升 高度受 限 ， 当大 坝浇 至高 部位 后 ， 仅 有 缆机能够正 常浇 筑 ， 施工手段不 足的 问题非 常突出。 为此 ， 采 取 了塔带 机定 点 下料 +胎带 机接 力浇 筑 ， 在 坝 顶 专 门为胎带 机布 置供 料线 并增 加建 筑塔 机辅 助 吊装 等措 施 ， 特 别 是 将 左 岸 导 流 缺 口坝 段 的 1号 塔 带 机 “ 一 机二 用 ” ， 即将塔 带 机 的布料 皮 带 融 人供 料 线 中 向 胎 带机供 料 ， 而塔 机部 分则 同时 配 吊罐浇筑 混凝 土 ， 充 分 发挥 了设 备潜力 ， 解 决 了大 坝 高 部位 浇 筑 手 段 不 足 的问题 。 ( 5 )创 造 条 件 ， 重 点 保 证 泄 洪 坝段 的 施 工 进 度 。 泄 洪坝段 位 于河 床深 槽 部 位 ， 前 期 受 地质 缺 陷处 理 和 固结灌 浆施 工 的影 响很大 ， 加之 坝体 结构 复杂 ， 一 直是 大坝挡 水一 线最 关键 的部位 。为此 ， 施工 初 、 中期一 直 将 泄洪 坝段 的 甲乙块 作为 重点 部位 ， 优先 配置 资 源 ， 快 速施工 ， 而 丙块则 作 为调剂 工作 面 ， 蓄水 后用缆 机 重点 浇筑 。大 坝浇筑 到 高部 位 后 ， 采 取 左 右 两岸 支援 中 间 的思路 。即 ： ① 根 据 右 非 坝 段 的结 构 特 点 ( 右 非 坝 段 已按 预 留扩机 工 程 的要 求 进 行 了 坝 顶 结 构 调 整 ) ， 在 右非 实体 坝段 与坝 后公 路 桥 之 间 分缝 ， 以便 公 路 桥 先 行快 速上 升 ， 并 采用 预 制 混凝 土 模 板 代 替 现 浇混 凝 土 拱梁 ， 加快 了施 工进 度 ， 使 右非 坝段 最关 键 的坝后 公路 桥提 前到 顶 ， 从 而为 从 右 岸支 援 泄 洪 坝 段 的 施 工创 造 了很 好 的条件 ； ② 结合 左厂 及左 非 坝段 坝体 结 构 相对 简单 、 前期 形象 较好 、 易 于快 速 上 升 的 特点 ， 尽早 浇筑 至坝 顶 ， 特 别是 在左 岸导 流缺 口坝 段使 用大仓 面 、 连续 上 升的 R C C浇 筑 ， 促 其快 速 到 顶 ， 提前 打通 了从 左 岸 坝顶 支援 泄洪 坝段 施工 的通 道 。 3 ． 4质量与进度调整措施 ( 1 )并缝 方 案调 整 。大坝 并 缝 温 控要 求 高 ， 是施 工 的重点 与难 点之 一 。在施 工组 织时 努力将 甲乙块 高 差 控制在 2个 升层 以 内 ， 以免 高块 停止 等待 时 间过长 。 原设 计使 大 坝纵缝 I在 2 8 7 1T I 高 程 廊 道 并缝 ， 按 照 当 时 的进度 ， 需 在高 温 季 节并 缝 。为尽 量 将 并 缝 安 排 在 低 温季 节 进 行 ， 经 研 究 ， 将 并 缝 高程 降低 至 2 8 2 m， 促 进 了并缝 顺 利施工 。 ( 2 )泄 洪 中 、 表孔 混凝 土质 量控 制 。在 中 、 表孔 流 道 部 位 采 用 了 高性 能 抗 冲 耐 磨 混 凝 土 ， 主 要 标 号 为 c 。 。 5 5 、 c 。 。 5 0 、 c 。 。 4 0 ， 其 配 合 比充 分 考 虑 了 向家 坝 工 程 灰 岩人 工骨 料 的 特性 ， 采 用 “ 灰 岩 骨 料 +掺 粉煤 灰 + 低 水灰 比 +P V A 纤 维 ” 的技 术 路 线 ， 为 确 保 质 量 ， 中 、 表 孑 L 墩 墙和 底板 均采 用 了一 次浇 筑 成 型 的方 案 ， 而 不 是 常规 的预 留台阶在 后期 浇筑抗 冲耐 磨混 凝土 。虽 然 对 大坝 施工 进度 有所 影 响 ， 但 极 大 地保 证 了抗 冲耐 磨 混 凝 土与大 坝 内部母 体 混 凝 土 的 整体 性 ， 提 高 了温 控 防裂 能力 。 ( 3 )合 理使 用预 制件 以加 快进 度 。在 中孑 L 启 闭机 室屋顶 、 大 坝坝 顶采 用预制 件 ， 加快 了施 工进度 。特别 是 在 坝顶供 水 、 供 电 、 消 防等 设施 建设 中 ， 尽 可 能 地 采 第 2期 彭 冈， 等 ： 向家坝 二期 大坝混凝 土施工方案优化 与进度控 制 3 l 用 预制 件 ， 快 速形 成 了坝 顶公 路 ， 对 打 通坝 顶支 援 泄洪 坝段混凝土浇筑和表孔金结安装提供了极为有利的条 件 。 3 ． 5金 结安装方案调整 ( 1 )中 、 表孔 金 结 安 装 方 案 细 化 与 调 整 。 中孔 钢 衬安 装直 接 制约 大 坝 的快 速 上 升 。 为 加快 安 装 进 度 ， 采取 了以下调整优化 措施 ： ① 优化 吊装方案 ， 将布置 在 坝 前 2 4 0／ ／ 1 高程 平 台 的 MQ 2 0 0 0门机 拆装 到 2 6 0 IY I 高程 平 台 。门机 覆 盖 范 围 变 大 ， 有 利 于将 钢衬 事 先 拼 装成 大节 后 吊装 就 位 ， 有 效 缩短 了安 装 的直 线工 期 ， 并 减少 了对缆机 的依赖性。② 钢衬 内支撑不再 周转使 用 ， 并加配焊接工 人等劳 动力资 源， 多开工 作面。③ 加强 钢 衬 内支撑 结 构设 计 ， 增加 钢衬 的整体 刚度 ， 以适 应 3— 4 ． 5 m 高升 层模 板 快速 浇筑 混凝 土 的需 要 。 在 表 孑 L 弧 形工 作 门安 装 一 线 ， 首 先 优 化 了大 坝 浇 筑 到顶 的顺 序 ， 以便 提前 进行 坝 顶 门机 和轨 道安 装 ， 进 而创 造 条件 尽早 启 动表 孔 弧 门安装 。在 弧 门安 装过 程 中 ， 加 强 了资 源配 置 ， 特别 是在 吊装 手段 和 焊工 方 面予 以充分 保 障 ， 配 备 了 2台 3 0 0 t 履 带 吊 ， 并 投入 缆 机 提 供 重点 服 务 ； 细化 了 坝顶 门机 和表 孔 弧 门安 装 施 工 方 案 、 吊装手 段 、 劳动 力 资 源 投 入 以及 工 期 安 排 ， 并 采 取 了仔 细分 解安 装 工序 、 加 强 堆存 场 管理 及 坝 面组 拼 工 作 以减少孔内吊装单元等措施 ； 同时 ， 对非关键线路上 的各类 项 目 ， 如启 闭 机 、 液 压 系 统 、 控 制 系 统 等 安 装 项 目， 实 行早 启 动 、 早 安 装 、 早 调 试 ， 不 占直线 工期 。上述 这些措施 ， 保证了表孔弧门安装一线各项工作 的衔接 有 序 、 环环 相 扣 ， 确保 了进 度控 制 目标 的实 现 。 ( 2 )采用 临 时挡 水措 施提 前 抬高 蓄水 位 。大 坝 于 2 0 1 3年 4月全 线 浇筑 到顶 ， 电 站抬 高 蓄 水 位 主要 受 制 于表 孔 闸 门安 装 进 度 。按 照 招 标 计 划 ， 2 0 1 3年 底 在 3 孔事 故 门的 保护 下 ， 分 4批 、 每批 3孔逐 步 完成 全 部表 孔 弧 形 工 作 门 安 装 ， 并 抬 高 蓄 水 位 至 3 8 0 m。实 施 过 程 中， 2 0 1 3年 6月已完成 3孔表孔弧门的安装 ， 另外 9 个 表 孔全 部 采用 临时 叠梁 门挡 水 ， 在 2 0 1 3年 7月 提前 抬 高 蓄水 位 至 3 7 0 m， 并 于 2 0 1 3年 9月 抬 高 至正 常 蓄 水 位 3 8 0 m。采用 该方 案后 ， 共 有 l 0个 中孔 + 9个 表 孔可 参与 泄 洪 ( 其 中 3个 表孔 为 永久 工 作 弧 门 、 6个 表 孔 为临 时叠 梁 门 、 另 外 3个 表 孔正 在安 装 ) ， 满 足 2 0 0 a 一 遇设 计 洪 水 、 5 0 0 a一 遇 校 核 洪水 的 施 工 期 度 汛 标 准 。提前 抬 高蓄水 位 ， 既 可增 发 电量 ， 又可 避免 在 枯水 期 蓄 水而 影 响下 游航 运 和 三峡 工 程 、 葛洲 坝工 程 的发 电． 量 4 进度控制成 果 采 取上 述进 度控 制 综合 措 施 后 ， 向家 坝 二期 大 坝 实现 了快 速 浇筑 。 ( 1 )二 期大 坝深 齿槽 泄 l～泄 7号 坝段 2 0 8 ． 5 m 高 程仓 面 固结灌 浆计 划 工期 为 5 0 d ， 实 际施 工 用 了 7 5 d ， 工期较计划滞后 2 5 d 。调整方案后 ， 将灌浆施工移 人 廊道 内所 需 时 间 虽 延 长 ( 实 际 历 时 2 2 4 d ) ， 但 避 免 了 固结 灌浆 对 大坝 快速 上升 的进 一步 影 响 。 ( 2 )2 0 1 0～2 0 1 2年 全 工 地 3个 高 峰 年 分 别 浇 筑 混凝土 3 9 7万 ， 4 2 7万 m 和 2 6 5万 m ， 其 中最 高月 浇 筑 强度 达 5 4万 m 。 ( 3 )从 2 0 1 0年 1月基本完成二期大坝清基交面 ， 至 2 0 1 3年 4月初 全 线浇 筑到 顶 ， 历 时 3 9个 月 ( 其 间还 穿 插 固结 灌浆 、 中表 孔金 结 安 装 等 ) ， 相 当于 月平 均 上 升 4 ． 6 m， 大坝最高年上升 9 9 ． 5 m( 升船机坝段 ) ， 最 高月上升 1 8 m( 左岸导流缺 口回填部位) 。其中， 典型 坝段 泄 5号坝 段 ( 齿 槽 部位 ) 最高 年 上升 7 5 ． 5 m， 左 厂 7号 坝段 最 高年上 升 7 9 ． 5／12 ， 均 大 于招 投 标 阶段 计 划 最高 年上 升高 度 。 ( 4 )在二 期大 坝 典 型 部 位施 工 中 ， 泄洪 坝 段 混 凝 土 甲块 中孔段 计划 工期 4个 月 ， 实 际单孔 最短 历 时2 ． 6 月 ， 平 均历 时 3 ． 1 个 月 ； 泄洪 坝段 甲块 表孔 段计 划工 期 5～ 6个 月 ， 实 际 完成 最短 历 时 4 ． 2个月 ， 平 均历 时 5 ． 9 个月 ； 泄洪 坝 段 中孔 弧 门及 启 闭机 安 装计 划工 期 7个 月 ( 未含 弧 门 底 坎 安 装 ) ， 实 际 单 孔 最 短 历 时 5 ． 7个 月 ， 平 均历 时 6 ． 6个 月 。泄 洪 坝 段 表 孔 弧 门及 启 闭机 安装计 划 工期 2 ． 5个 月 ， 实 际单 孔最 短历 时 1 ． 7个 月 ， 平均 历 时 2 ． 3 7个 月 。 上述 典 型 部 位 实 际施 工 历 时均 较计 划有 所 提前 。 5 结 语 在二 期 大坝 工程 进 度 控 制 方 面 ， 通 过 调 整 坝 基 固 结 灌浆方 案 ， 尽 可能采 用 碾压 混凝 土替 代常 态混 凝土 、 优化 混凝 土 浇筑方 案 ， 以及 合理 并 细化金 结安 装方 案 ， 使总体形象进度达到了较高的水平。 二期 大 坝 的快速 上 升 ， 追 回 了前 期 因地 质 条件 复 杂 因素影 响 导致基 础 处 理 滞 后 的 工期 ， 按期 实 现 了 电 站下 闸蓄水 ， 并提 前 实 现 了抬 高 至 正 常 蓄 水位 的控 制 性 目标 。 同时 ， 大坝 混 凝 土施 工 质 量 也 得 到 了 可靠 保 证 ， 蓄水 后各 项监 i 贝 0 指标 均在 设计 范 围内 。 参 考文献 ： [ 1 ] 彭冈， 张海泉 ． 向家坝 工程主要技术特 点、 难点及对策 [ J ] ． 中国三 峡 ， 2 0 1 2， ( 1 1 ) ： 5 0—5 6 ． ( 编辑 ： 徐诗银 ) ( 下转 第3 6页 ) 3 6 人 民 长 江 2 01 5丘 低 喷射 压力 、 流量 ， 进行 原 位复 喷 。 ( 2 )孔 口返 浆 量 过 大 。采 用提 高 喷 射 压 力 、 减 少 注 浆量 或加 快提 升速度 和 旋转速 度 等措施 进行 处理 。 ( 3 )喷灌 中断 。 因故 停 喷 后 重新 恢 复 施 工 时 ， 应 在 中断 处 以 下 0 ． 5 m处 开 喷 ， 中 断 前 后 搭 界 处 复 喷 。 停 机超 过3 h 时 ， 应对 泵 体输浆 管 路进 行 清洗 后 方可 继 续 施工 。 ( 4 )串通孔 。高压 喷 射 灌 浆 过 程 中发 生 串浆 时 ， 应 填堵 串浆 孔 ， 待 灌浆 孔 高 喷 灌 浆 结 束 8 h 后 ， 再 对 串 通孔扫孔 ， 然后进行高喷灌浆或继续钻进 。 5 结 语 在 向家坝水 电 站二 期 纵 向围 堰施 工 过 程 中 ， 为 提 高覆 盖层 基础 承载力 ， 经方 案优 化调 整 ， 决定 将纵 向围 堰 上游 的接 头段 和导 水段 改为 柔性 结构 接头 段 。通过 精 心设 计 和施 工 ， 柔性 结构 段顺 利建 成完 工 ， 并 经历 了 2 0 0 9年 和 2 0 1 0年 2次 洪 水 考 验 ， 一 直 安 全 运 行 至 大 坝 蓄水 。截 至 2 0 1 0年 9月 ， 安 全 监 测 结 果 显 示 ， 柔 性 段 沉 降量在 1 1 ． 3～ 4 7 ． 6 m m之 间 ， 向 临江 侧 位 移 9 ． 6 ～ 2 2 ． 4 mm， 证 明结 构 是 稳 定 的。 同 时 ， 取 消 了 高 喷 、 钻 孔灌 注桩 和 振 冲碎石 桩 等 基 础 处理 施 工 ， 节 约投 资 3 0 0 0多 万元 ， 加快 了施 工 进 度 ， 为 向家 坝 水 电站 二 期 截 流 工程按 计 划开展 赢 得 了宝 贵 的时 间 。 参考 文献 ： [ 1 ] 袁莹 ， 侍克斌． 无限深透水地基 上土石 坝坝基渗流控 制计 算模型 及有关问题研究[ J ] ． 水 力发 电， 2 0 0 6， ( 1 0) ： 3 3—3 6 ． [ 2 ] 薛明等． 恰拉 水 库坝基渗 流控制措 施 比较 [ J ] ． 巴州技 术 ， 2 0 0 3， ( 3)： 1 8—2 O． [ 3 ] 俞炯奇 ， 梁国钱． 地基 沉降双 曲线拟合 的 B a y e s 估计 [ J ] ． 水 力发 电， 2 0 0 8， ( 2 ) ： 2 6— 2 8 ． ( 编 辑 ： 胡旭 东 ) St u dy o n f o un da t i o n t r e a t m e nt t e c hn o l o g y f o r fle x i bl e s t r uc t u r e s e c t i o n o f s t a g e I I l o n g i t u d i n a l c o f f e r d a m o f Xi a n g j i a b a Hy d r o p o we r S t a t i o n LI Xi a n z h e n ．S HEN Ya n g ( 1 ． Xi a n g j i a b a P r o j e c t C o n s t r u c t i o n De p a r t me n t ，C h i n a T h r e e G o r g e s C o r p o r a t i o n ，Y i b i n 6 4 4 6 0 0， C h i n a ；2 ．S u p e r v i s i o n D e p a r t — me n t o f Xi a n g j i a b a H y d r o p o we r S t a t i o n，Y a n g t z e T h r e e G o r g e s T e c h n o l o g y a n d E c o n o my De v e l o p me n t C o ．，L t d ．，S h u 6 5 7 8 0 0， C h i n a) Ab s t r a c t ：T h e u p s t r e a m s e c t i o n o f s t a g e I I l o n g i t u d i n a l c o f f e r d a m o f Xi a n ~i a b a Hy d r o p o w e r S t a t i o n i s l o c a t e d o n d e e p o v e r b u r — d e n l a y e r wi t h d e p t h o f 45 t o 6 2 m．I n o r d e r t o i n c r e a s e t he f o u nd a t i o n b e a r i ng c a p a c i t y o f d e e p o v e r b u r de n l a y e r a n d e n s ur e t h e c o f f e r d a m s t a b i l i t y u n d e r d i ff e r e n t wa t e r l e v e r s ，t h e j o i n t a n d d i v e r s i o n s e c t i o n s o f t h e c o f f e r d a m w e r e d e s i g n e d a s fl e x i b l e s t r u e — t ur e ．Th e n t he c o n s t r uc t i o n pr o c e d ur e，c o n s t r uc t i o n t e c h no l o g y a nd t r e a t me n t o f a b no r ma l s i t u a t i o n i nv o l v e d i n fou nd a t i o n t r e a t — me ri t o f fle x i b l e s t r uc t u r e s e c t i o n a r e i nt r o d uc e d i n de t a i l ． Th e c o ffe r d a m h a s e x p e r i e nc e d t wo flo o d s e a s o n s i n 2 00 9 a n d 2 01 0， a n d t h e s a f e t y mo ni t o r i n g r e s ul t a n d a c t u a l o pe r a t i o n s i t u a t i o n i n d i c a t e t ha t t he fle x i b l e s t r u c t u r e i s s t
