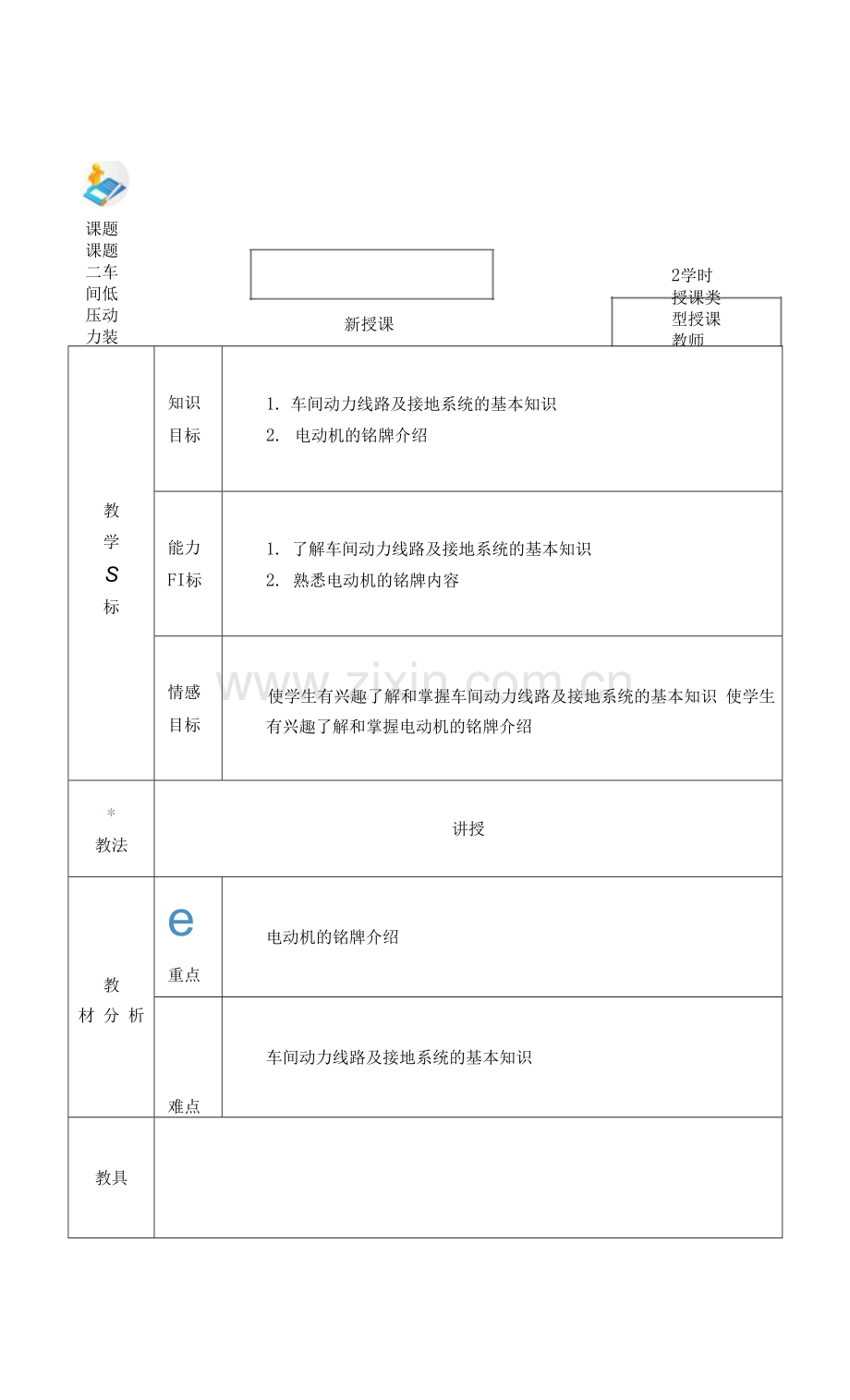

1、课题课题二车间低压动力装置及电动机的安装使用2.1车间动力线路及接地系统的基本知识2.2电动机的铭牌介绍授课班级授课时数2学时授课类型授课教师教学S标知识目标1. 车间动力线路及接地系统的基本知识2. 电动机的铭牌介绍能力FI标1. 了解车间动力线路及接地系统的基本知识2. 熟悉电动机的铭牌内容情感目标使学生有兴趣了解和掌握车间动力线路及接地系统的基本知识 使学生有兴趣了解和掌握电动机的铭牌介绍*教法讲授教材 分 析e重点电动机的铭牌介绍难点车间动力线路及接地系统的基本知识教具新授课或板 书 设 计课题二车间低压动力装置及电动机的安装使用 2.1车间动力线路及接地系统的基本知识一、车间动力线路
2、二、接地系统2.2电动机的铭牌介绍1. 型号2. 额定功率3. 额定电压4. 额定电流5. 接法6. 其他教学过程教学环节教学内容教学调控时间分配引入课学习目标：熟悉工厂车间动力电源的特点、安装操作及使用情 况，是工厂维修电工的重要组成部分。了解工厂电源接地系统的实际应用，是进行电气设 备维修的重要环节。掌握电动机的基本技术数据及铭牌 特点，是工厂电气设备维修、使用的重要内容。老师做课 前引入5分钟教学环节%教学环节教学内容教学调控时间分配电新 授 课5车间低压动力装置及电动机的安装使用 5.1车间动力线路及接地系统的基本知识一、车间动力线路1 .组成：车间动力线路是指车间变电所低压侧到 车间
3、内部（或到相邻车间）低压设备的低压线路，是线 电压为3 8 0 V、相电压为2 2 0 V的电源系统。车间动力线路包括户内配电线路和户外配电线路。 户内（指车间内）配电线路的配电干线，一般采用裸导 线制成的硬母线结构。其截面形状有圆形、管型和矩形， 材料有铜、铝和钢等。其中以采用LMY型硬母线最为 普遍。为了识别裸母线相序，便于运行维护和检修，裸 母线均按要求涂以不同的颜色。配电干线和支干线还常 使用工业化生产的母线槽，对安装、使用、维护更加方 便。配电干线也有使用电缆的。户内除干线以外的配电 线路，一般都采用绝缘导线。户外配电线路全部采用绝 缘导线。2.要求：车间动力线路应满足生产需要，保证
4、供电可靠性和 供电电能质量，在符合安全规程的前提下应力求接线简 单，操作方便，具有一定的灵活性；并能适应生产变化 和设备检修的需要。同一生产线的用电设备，尽量用同一线路供电。平 行的生产流水线或互为备用的生产机组，宜用不同的母 线或线路供电。单相用电设备应进行适当配置，力求三相负载平衡。 为便于用电设备或线路的检修，应在不同的班组或 工段分级分段设置配电箱和电源开关。教师讲解15分钟%教学环节教学内容教学调控时间分配新授课二、接地系统1. 作用：一是为了保证人身安全，如保护接地； 二是为了保证电力系统的正常运转，如工作接地。2. 要求：采用自然接地体时，在其伸缩缝或接头处 应另加跨接线，自然接
5、地体与人工接地体之间必须连接 可靠，以保证接地系统导线的连续性。不同电压的电气设备，应共用一个接地装置（特殊 情况除外），但接地电阻不应大于其中最小值。人工接地体不应放在车间内，最好离开车间门及人 行道5 m,不得小于2 5m。接地电阻应小于设计和安全要求。接地线连接可靠，能防腐蚀，有足够的机械强度或 有附加防护。接地线应尽量安装在人不易接触到的地方， 以免意外损坏；但又必须是在明显处，以便于检查。每个电网系统中必须有一处工作接地。每一电网末 端必须设一处终端重复接地。对较长的支路每千米距离 以及重要用电入口处、电网转弯处均应设一处重复接地。接地线要有足够的导电能力和热稳定性，以保证在 发生短
6、路时的大电流在达到保护装置动作之前不会损坏 接地系统，同时足够的导电能力可促使保护装置迅速动 作。在接地系统中，电气设备的接地支线应单独与接地 干线或接地体相连，不应串联连接。接地干线应至少有 两处与接地体直接连接，以保证接地的可靠性。一般低压变电所的接地，既是变压器的工作接地， 又是高压设备的保护接地，也是低压配电装置的重复接 地，各部分应单独与接地体连接，不得串联。变配电装 置应有两条接地线与接地体相连。3. 注意事项：线电压3 8 0 V的三相四线制中性点 必须有良好的接地，同时还必须将零线重岌接地。教师讲解20分钟教学环节教学环节教学环节教学内容教学调控时间分配地线上不能装熔断器和开关
7、，防止地线回路断开时 出现危险；接地线应专用，一般情况下不要兼作设备的 电源零线；接地线应尽量短，以减小接地电阻。课堂讨论5分钟在安装三相插座时，接地插孔必须接专门的地线， 而不能直接接在插座上的电源零线的孔上，以防止当接 零线路不通时设备的金属外壳带电。5.2电动机的铭牌介绍型号 Y 160M1-2编号 11153811 kW21.8A380 V2 930 r/min接法防护等级IP4450 Hz125 kg标准编号工作制SIB级绝缘1991年1月甲三相异步电动机xx电机厂制造每台电动机的机座上都有-块金属标牌，称为电动 机的铭牌。铭牌上简要的标明了制造厂所规定的该电动 机的特性、一般技术要
8、求和运行条件。为了正确选用、 安装、维护检查和修理电动机，必须了解铭牌上所记载 的各项技术数据及其含义。如果不按铭牌规定而任意接 线，任意使用，任意加载或任意维修，就不能发挥电动 机应有的作用，甚至造成事故而烧毁电动机。(a) Y系列电动机铭牌三相异步电动机型号 | JO2-L-52-4| 10 | kW | 50 | Hz1470 |r/min | 380 |v | 20 |a | | 接法E级绝缘连续工作重Snokg | 1971 |年 叵|月 标准编号| JB 742-66 |产品编号| 710088 S |XX电机厂制造,(b) JO2系列电动机馅牌教学环节教学内容教学调控时间分配1.
9、型号：产品型号是表示产品名称、规格、型式教师指导10分钟等代号。电动机产品型号一律由大写汉语拼音字母和数学生学习字组成。P61 表 3-1 异步电动 机字母代 号的意义2.额定功率：指电动机在额定运行情况下，轴上教师结合23分钟允许输出的最大机械功率，用有功功率表示，单位为w电动机铭*新授课（瓦）或k W （千瓦）。3.额定电压：指电动机正常运行时的工作电压， 即定子绕组的线电压，单位为V （伏）或kV （千伏）。4 .额定电流：指电动机在额定电压、额定频率和 额定负载下运行时，三相定子绕组中通过的线电流，单 位为A （安）。5 .额定频率：指电动机所接交流电源的频率，单 位为H z （赫兹）
10、,我国电网标准频率为5 0 H z o 频率对电动机的转速和输出功率都有影响，频率降低时， 转速降低，定子电流增大。6. 额定转速：指电动机在额定电压、额定频率和 额定负载下运行时，转子每分钟的转数，单位为rmi n （转分）。7. 联结：指电动机在额定电压下定子绕组的接线 方式。一般有星形（Y）和三角形（）两种联结。8. 绝缘等级：指国家对绕组所用的绝缘材料，按 照它的允许耐热程度规定的等级。中小型电动机的绝缘 等级有AE B F和H级。电动机的工作温度主要受绝缘 材料的限制。工作温度超出绝缘材料所允许的温度，绝 缘材料就会迅速老化，其使用寿命将大大缩短。修理电. 动机时，选用的绝缘材料应符
11、合铭牌规定的绝缘等级。9. 温升：指电动机长期连续运行的工作温度比周 围环境温度高出的数值。牌讲解教学环节教学内容教学调控时间分配*新授课1 0.工作定额：指电动机的工作方式，即在规定 的工作条件下运行的持续时间或工作周期。我国规定的 电动机工作定额有“持续”“断续”和“短时”三种。1 1 .额定功率因数：指电动机在额定输出功率下， 定子绕组相电压与相电流之间相位角的余弦。1 2.重量：指电动机本身的体重，以供起重运输 时参考。1 3.标准编号：表示本电动机生产制造所执行的 技术标准。1 4.出厂编号：电动机馅牌上标出的出厂编号， 其目的是便于质量跟踪和查寻。1 5.出厂日期：指电动机作为合格产品的出厂时 间，供用户长期保管过程中判断电动机是否需要干燥处 理的依据。绕线转于异步电动机的铭牌上还标出转于绕 组的开路电压和额定电压，作为配用起动绕组的依据。教学环节教学内容教学调控时间分配我们应主要了解:车间动力线路及接地系统的基本知教师指导5分钟巩识。掌握电动机铭牌的主要内容，为今后工作中能正确的课堂自习固选择和使用电动机打下基础。练习课了解车间动力线路及接地系统的基本知识。掌握电动3分钟后机铭牌的主要内容，为今后工作中能正确的选择和使用电教师作简小动机打下基础。要总结结./ kJ课后作业电动机铭牌的主要内容有哪些？布置作业2分钟课后回顾
