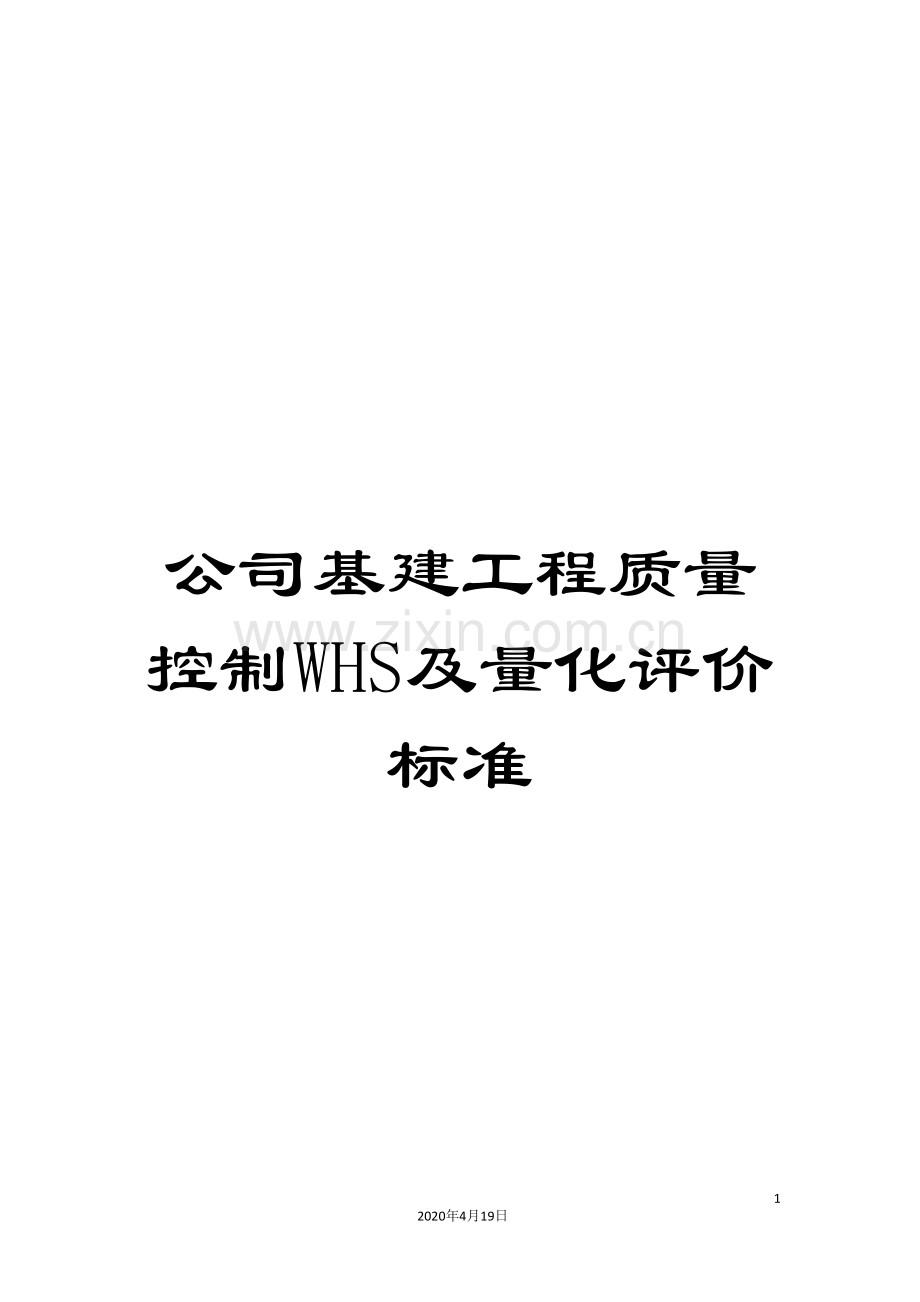

公司基建工程质量控制WHS及量化评价标准

131
2020年4月19日
文档仅供参考
Q/CSG
ICS

备案号:

Q/CSG 533034-
中国南方电网有限责任公司企业标准
中国南方电网有限责任公司 发 布
-09-28实施
-09-28发布
基建工程质量控制(WHS)及量化评价标准
( )
第8分册:配网工程及物资到货验收

目 录

1. 业务说明 3
2. 适用范围 3
3. 引用文件 3
4. 术语和定义 5
5. 管理要点 6
6. 流程步骤及说明 8
7. 附录 11
附录A:配网工程及物资到货验收质量控制点 11
附录B:WHS合格率和实体质量量化评价结果检查分析表 11
附录C:WHS合格率和量化评价结果分级统计表(TJ01-TJ05) 11
附录D:基建工程质量控制(WHS)及量化评价标准附录表格(配网、物资到货验收分册) 11

前 言

为落实中国南方电网有限责任公司(以下简称公司)建设”智能、高效、可靠、绿色”电网的战略目标,规范质量过程管理,提升工程实体质量水平,公司基建部在全面分析、研究多年工程质量管理工作的基础上,对工程实体质量量化评价进行深入研究,组织编制了<基建工程质量控制(WHS)及量化评价标准>( )。
与( )标准相比,<基建工程质量控制(WHS)及量化评价标准>( )主要吸纳了样板点建设成果,并结合工程实体质量量化评价要求,在WHS检查表格基础上增加量化评价内容,将WHS质量控制与实体质量量化评价融为一体,使质量控制与实体评价的范围、内容、标准、结果分级保持一致。经过WHS合格率和实体质量评价结果对工程实体质量进行全过程管控,初步建立了可量度的质量标准。
本标准共分九册,包括总册和八个分册。涵盖输电线路、电气安装、变电土建、电气试验、继电保护、综合自动化、通信、配网工程及物资到货验收等内容。
本标准由公司基建部组织编制,总部有关部门、各分子公司及建设、监理、施工、设计等单位相关专业人员参与,经公司基建部组织严谨、认真的审查,最终定稿。
本标准由中国南方电网有限责任公司基建部制定并解释。
本标准起草单位:中国南方电网有限责任公司基建部、系统运行部、物资部、广东诚誉工程咨询监理有限公司、广东省输变电工程公司、广东创成建设监理咨询有限公司、云南省送变电工程公司、广东合鸿达投资管理有限公司、广东天广工程监理有限公司
本标准主要起草人:袁太平、梁煜、欧镜锋、刘钰成、邓超雄、李康华、徐均成、陆艺华、何冠恒、张耀、钟远雄、罗汉坚、余勇、张崇敏、曾庆安、李七林、贺德荣、杨玉娥、李春荣、贺虎、黄伟荣、丁晓兵、彭业、张喜铭、罗会洪、汤慧敏、吴若婷
本标准主要审定人:于俊岭、李庆江、刘冬根
本标准批准人:祁达才
本标准执行中遇到具体问题,请及时向中国南方电网有限责任公司基建部反馈。有关意见及建议请发邮件至:。

1. 业务说明
1.1 为强化公司基建工程质量过程管理,提升工程实体质量水平,依据国家有关法律法规、规程规范和公司有关规定,特制定本标准。
1.2 各参建单位应按照国家、行业和公司的有关质量标准和管理规定,履行质量管理职责,确保工程质量。本标准旨在强化监理单位对关键质量控制点(WHS)的平行检验,由监理单位负责落实,不替代施工等单位的质量保证体系。
1.3 本标准对工程实体实现了量化评价,并涵盖了样板点的实体质量量化评价内容。
2. 适用范围
本标准适用于公司各电压等级(含直流工程)新建、改扩建基建工程各阶段(含物资和后期投运前验收阶段)的质量控制与评价。其它工程可参照执行。
3. 引用文件
本标准规范性引用文件包括但不限于下列文件,下列文件中的条款经过本标准的引用而成为本标准的条款,其最新版本适用于本标准。
GB 50026 工程测量规范
GB 50300 建筑工程施工质量验收统一标准
GB 50202 建筑地基基础工程施工质量验收规范
GB 50203 砌体结构工程施工质量验收规范
GB 50204 混凝土结构工程施工质量验收规范
GB 50205 钢结构工程施工质量验收规范
GB 50207 屋面工程质量验收规范
GB 50208 地下防水工程质量验收规范
GB 50209 建筑地面工程施工质量验收规范
GB 50210 建筑装饰装修工程质量验收规范
GB 50242 建筑给水排水及采暖工程施工质量验收规范
GB 50303 建筑电气工程施工质量验收规范
GB 50310 电梯工程施工质量验收规范
GB 50243 通风与空调工程施工质量验收规范
GB 50147 电气装置安装工程 高压电器施工及验收规范
GB 50148 电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范
GB 50149 电气装置安装工程 母线装置施工及验收规范
GB 50150 电气装置安装工程 电气设备交接试验标准
GB 50168 电气装置安装工程 电缆线路施工及验收规范
GB 50169 电气装置安装工程 接地装置施工及验收规范
GB 50170 电气装置安装工程 旋转电机施工及验收规范
GB 50171 电气装置安装工程 盘、柜及二次回路接线施工及验收规范
GB 50172 电气装置安装工程 蓄电池施工及验收规范
GB 50254 电气装置安装工程 低压电器施工及验收规范
GB 50255 电气装置安装工程 电力变流设备施工及验收规范
GB 50256 电气装置安装工程 起重机电气装置施工及验收规范
GB 50233 110～500kV架空送电线路施工及验收规范
GB/T 50319 建设工程监理规范
GB/T 50326 建设工程项目管理规范
GB/T 50328 建设工程文件归档整理规范
GB 50116 火灾自动报警系统施工及验收规范
GB 50261 自动喷水灭火系统施工及验收规范
GB 50263 气体灭火系统施工及验收规范
GB 50281 泡沫灭火系统施工及验收规范
JGJ 169 清水混凝土应用技术规程
DL/T 5434 电力建设工程监理规范
DL/T 754 铝母线焊接技术规程
DL/T 782 110kV及以上送变电工程启动及竣工验收规程
DL/T 5168 110kV～500kV架空电力线路工程施工质量及评定规程
DL/T 5231 ±800kV及以下直流输电接地极施工及验收规程
DL/T 5232 ±800kV及以下直流换流站电气装置安装工程施工及验收规程
DL/T 5233 ±800kV及以下直流换流站电气装置施工质量检验及评定规程
Q/CSG 411002 10kV～500kV输变电及配电工程质量验收与评定标准
Q/CSG 11105 南方电网工程施工工艺控制规范
电建质监［ ］52号 电力建设工程质量监督规定
国务院令第279号 建设工程质量管理条例
中华人民共和国工程建设标准强制性条文(电力工程部分)
中华人民共和国工程建设标准强制性条文(房屋建筑部分)
4. 术语和定义
4.1 关键质量控制点:特指WHS控制标准确定的W、H、S关键质量控制点。
4.1.1见证点W (Witness Point):在规定的建设关键过程(工序)实施前,项目监理、施工等责任方在约定的时间到现场进行见证检查或进行文件检查的控制点,相关检查方在规定的时间未能到场见证,作业单位能够认为已获认可,可继续进行该项作业。
4.1.2停工待检点H (Hold Point):针对作业过程中有特殊要求而设置的控制点,项目监理、施工等责任方应在约定的时间到现场对该控制点进行监督检查,未经检查认可不得超越该点作业。但如果检查方不在操作现场,作业方又查明已根据合同规定预先通知了责任方,则作业方在以书面形式正式通知检查方48小时后,能够进行下一道作业。
4.1.3旁站点S (Standby Point):针对工程关键部位和关键工序的质量控制而设置的全过程连续监控点。
4.2 质检点:指W、H、S关键质量控制点涉及的具备施工质量检查条件的土建工程检验批,其它专业分项工程。
4.3 抽检点:指抽样选取确定的质检点。
4.4 WHS合格率:在WHS关键质量控制点实际检测中,抽检点的合格数占抽检点总数的百分比。反映对工程实体形成过程的质量控制水平,为工程实体形成过程的质量评价指标。
4.4.1 WHS合格率计算公式
4.4.1.1 WHS合格率= ×100%
1)分子指在检查时段的抽检合格点总数
2)分母指在检查时段的抽检点总数。
抽检时段样本数据计算出的WHS合格率即为抽检时段该项工程的当期WHS合格率。工程各时段抽检合格点累计总数占抽检点累计总数的百分比为该项工程的累计WHS合格率。
4.4.1.2 抽检点从质检点中抽取,采用抽样统计方法确定,原则如下:
1) 主网工程抽检比例一般为检查时段内质检点数量的10—30%,抽检比例也可根据实际情况由监理单位确定。抽检一般应涵盖W、H、S点,同时还应涵盖各专业。
2) 配网工程项目原则按照监理单位监理的检查时段内正在施工项目数30%比例抽查统计。单项工程质检点抽检比例根据实际情况由监理单位确定。
4.5 实体质量量化评价:指对检查(检验)项目中可量度数据、观感质量部分按层级进行量化评价。
4.5.1实体质量评价范围:对WHS关键质量控制点实际检查中所确定的抽检点的实体质量进行量化评价。
4.5.2 实体质量量化评价计算公式
4.5.2.1 工程实体质量量化评价结果=

(即所有抽检点实体质量量化评价结果的算术平均值,Ai为抽检点实体质量量化评价结果)
4.5.2.2 抽检点实体质量量化评价结果=实得分/应得分×100%。
应得分为检查表中适用于本抽检点的检查(检验)项目最高分的总和。
实得分为检查表中适用于本抽检点的检查(检验)项目实际评价得分的总和。
4.6 质量水平等级
4.6.1 WHS检查分合格和不合格两个等级。
合 格:WHS合格率≥80%
不合格:WHS合格率＜80%
4.6.2 工程实体质量量化评价,分优、良、合格三个等级(推荐)。
优:量化评价结果≥90%
良:90%＞量化评价结果≥80%
合格:80%＞量化评价结果≥60%
5. 管理要点
5.1工程质量WHS控制点的设置原则
1)法律法规、国家或行业规程规范、质量标准中规定必须检查的项目。
2)对工程性能、寿命、安全、可靠性和精度等有严重影响的关键部位和关键工序。
3)对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序。
4)隐蔽工程。
5)工程建设标准强制性条文中规定的必须检查的项目。
6) 样板点建设需要检查的项目。
5.2 工程质量WHS控制点
5.2.1 工程质量WHS控制点专业分布
本标准共设置质量控制点303个,包括W点168个、H点79个、S点56个。其中:
序号
专业
W点数目
H点数目
S点数目
小计
1
输电线路
16
5
10
31
2
电气安装
36
5
4
45
3
变电土建
63
36
5
104
4
电气试验
28
0
5
33
5
继电保护
0
0
18
18
6
自动化
0
1
13
14
7
通信
12
26
0
38
8
配网
11
5
1
17
9
物资到货验收
2
1
0
3
合计
168
79
56
303
5.2.2 配网工程及物资到货验收质量控制点具体见附录A。
5.3 WHS合格率及量化评价结果检查、统计和考核
5.3.1公司基建部、各分子公司和建设单位定期对在建工程WHS合格率进行排序通报,并按公司有关规定对责任单位进行考核。
5.3.2 WHS合格率指标考核内容为工程实体质量水平和施工、监理、建设及设计等单位的现场质量管理水平。WHS合格率指标考核直接责任主体为施工单位(施工项目部),监理、建设和设计等单位为连带考核责任主体。
5.3.3各分子公司(含广州、深圳供电局)、建设单位(业主项目部)、监理项目部每月定期检查,按照附录C的统一格式逐级统计上报WHS合格率和实体质量量化评价结果。WHS合格率指标上报程序按照公司<基建项目管理办法>有关要求执行。
5.3.4公司采用WHS合格率(累计)指标定期对各单位工程质量情况进行排序通报,当期WHS合格率可作为过程监控指标。年度内投产项目按WHS合格率(累计)指标进行质量综合评级和排序,以衡量年度投产各项目的质量水平;跨年度投产项目参与WHS合格率定期排序通报,未在当年度投产的,不参加当年度投产项目质量综合评级和排序,按投产年度顺延。
5.3.5 量化评价结果的复核
5.3.5.1 业主项目应每月对所辖项目的量化评价结果进行复核。
5.3.5.2 建设单位基建部应每月抽取所辖20%项目的量化评价结果进行复核 。
5.3.5.3 分子公司基建部应定期采取抽检方式对所辖项目量化评价结果进行复核,并作为考核各建设单位的依据。
5.3.5.4 公司基建部定期对系统内量化评价结果进行抽检,作为考核各分子公司的依据。
5.3.6 应用
5.3.6.1 WHS检查和实体质量量化评价结果将作为参考依据,纳入承包商资信管理体系。
5.3.6.2 实体质量量化评价结果的排序作为公司各级项目年度优质工程评选的依据。
5.3.7上级或第三方督查
督查原则按照每半年一次开展。如上级或第三方督察发现上报WHS合格率和实体质量量化评价结果存在虚报、错报或与实体质量不符的,各级基建部将视其严重程度对监理等单位开展质量约谈、责任追溯和通报批评等方式进行考核。
6. 流程步骤及说明
6.1 基建工程WHS及量化评价作业流程
6.1.1基建工程WHS及量化评价作业流程图

6.1.2基建工程WHS及量化评价作业流程说明
6.1.2.1开工前,由监理项目部分专业编制该项目的质量控制标准(WHS)设置表,报业主项目部审批。
1)监理项目部应根据本标准和工程实际,筛选确定适用于本工程的WHS质量控制点,并可根据现场需要适当增设。
2)当施工过程中发生工程变更,引起质量控制点变化时,应经过流程重新审批,变更 WHS 质量控制点设置表。
3)监理项目部应配置质量控制标准(WHS)设置表展示牌。
6.1.2.2 监理项目部根据工程实际进度,定期检查WHS质量控制点的实体质量,填写相应的检查表,及时组卷、存档。
6.1.2.3质量缺陷的处理。
1)如监理项目部在检查WHS质量控制点的实体质量中发现质量缺陷,应按照<输变电生产设备缺陷定级标准>相关要求向责任单位发出<质量缺陷通知单>。
2)责任单位应按照整改要求在规定的时限内对质量缺陷整改完毕,并以书面材料<质量缺陷整改回复单>(包括佐证影像资料)报监理项目部复查。
3)监理项目部对质量缺陷初验合格后,由设计/物资单位验收(必要时),并报建设单位(业主项目部)确认。
6.1.2.4 基建一体化信息系统数据的录入。
监理项目部应在规定时间内将WHS质量控制点检查信息录入基建一体化信息系统,录入数据必须及时、准确。
6.1.2.5 工程实体质量量化评价的实施。
1)量化评价的内容应为WHS检查过程中所抽检到的全部质检点,即量化评价范围与WHS检查的抽检点保持一致。
2)当WHS过程检查中被抽检到的质检点施工完毕,经施工项目部自检合格和监理项目部验收合格后,由监理项目部按照检查表中列明的评价标准对该抽检点的检查(检验)项目进行量化打分。原则上抽检点的检查(检验)项目应全部进行量化打分,在”实体质量量化评价”栏中填写对应的检查结果和分值。
3)量化评价的检查结果和分值应填写在该抽检点WHS检查中已填写过的检查表中,若该抽检点在施工过程中进行了多次WHS检查,形成了多张检查表,则量化评价的检查结果和分值应填写在最后一次的检查表中。
4)当进行量化评价时,如有检查(检验)项目已隐蔽或现场无法测量的,应沿用隐蔽工程验收等过程检查验收记录中的数据。
5)根据该抽检点各检查(检验)项目量化评价的分值计算出实得分与应得分,并按照实体质量量化评价计算公式计算出工程实体质量量化评价结果,记录在”结论”栏中。
6)监理项目部应及时对检查表进行组卷、存档。竣工投产后,检查表作为监理单位质量控制资料移交建设单位。
6.1.2.6 监理项目部每月定期计算WHS合格率和实体质量量化评价结果。
当80%≤WHS合格率<90%时,应采取措施加以改进;当WHS合格率<80%,且连续出现两次的,应停止作业,予以纠正。
6.1.2.7 对质量控制点,监理检查采用现场复核方式,因特殊原因不能及时到场的,施工项目部应提供录像、数码照片和施工记录作为检查复核依据。
6.1.2.8 隐蔽工程原则上应留有数码照片。公司鼓励各单位对质量控制点的过程检查及实体质量量化评价工作拍摄数码照片并存档。
6.1.2.9 公司将经过信息化手段统计、分析已标注的样板点的WHS合格率和量化评价结果,以衡量样板点的建设水平。
7. 附录
附录A:配网工程及物资到货验收质量控制点
附录B:WHS合格率和实体质量量化评价结果检查分析表
附录C:WHS合格率和量化评价结果分级统计表(TJ01-TJ05)
附录D:基建工程质量控制(WHS)及量化评价标准附录表格(配网、物资到货验收分册)

附录A:配网工程及物资到货验收质量控制点
1、配网工程质量控制点
序号
质量控制点
控制方式及编号
WHS表格编号
1
*架空线路土建工程(含0.4kV)
H074
表H074-1
表H074-2
2
*架空线路安装工程(含0.4kV)
W156
表W156-1
表W156-2
表W156-3
表W156-4
3
*户外电气设备安装工程
W157
表W157
4
*电缆线路土建工程(含0.4kV)
H075
表H075-1
表H075-2
表H075-3
表H075-4
表H075-5
5
*电缆线路安装工程(含0.4kV)
S056
表S056-1
表S056-2
表S056-3
表S056-4
表S056-5
6
*配电房土建工程
H076
表H076-1
表H076-2
表H076-3
表H076-4
表H076-5
表H076-6
表H076-7
表H076-8
7
*配电房电气设备安装工程
W158
表W158-1
表W158-2
表W158-3
表W158-4
8
*箱式变电站土建工程
H077
表H077
9
*箱式变电站安装工程
W159
表W159
10
台架式变压器土建工程
H078
表H078-1
表H078-2
11
*台架式变压器安装工程
W160
表W160-1
表W160-2
表W160-3
12
*通信安装工程
W161
表W161-1
表W161-2
13
*配网自动化安装工程
W162
表W162-1
表W162-2
14
*预埋件
W163
表W163
15
*接地装置
W164
表W164
16
*安健环设施
W165
表W165
17
电气试验
W166
表W166-1
表W166-2
表W166-3
注:带*的质量控制点表示为与样板点对应的WHS点。
2、物资到货验收质量控制点
序号
质量控制点
控制方式及编号
WHS表格编号
1
到货验收检查
W167
表W167
2
开箱验收
W168
表W168
3
物资缺陷处理
H079
表H079

附录B: WHS合格率和实体质量量化评价结果检查分析表

WHS合格率检查分析表
表B01(监理项目部使用)
序号
质检点
控制方式及编号
合格判定
(1合格,0不合格)
备注
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

WHS合格率=×100%=

工程名称: 检查日期:
填表说明:本表每月使用一次,应将当期抽查到的质检点检查结果填入该表。

实体质量量化评价汇总表
表B02(监理项目部使用)
序号
质检点
控制方式及编号
得分率
评价时间
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

…

量化评价结果= =

(注:即所有抽检点实体质量量化评价结果的算术平均值,Ai为抽检点实体质量量化评价结果)
工程名称: 汇总日期:
填表说明:1、本表使用时间为从项目首次量化评价开始到全部评价完毕止。
2、监理项目部应及时将各抽检点量化评价结果汇总到本表中,并每月进行累加统计。

附录C: WHS合格率和量化评价结果分级统计表(TJ01-TJ05)

单项工程WHS合格率和量化评价结果统计表

表TJ01(监理项目部使用)
工程名称
WHS抽检点总数(个)
WHS抽检合格点总数(个)
WHS合格率(%)
量化评价结果
备注
本月
(A)
- 月累计(Y)
本月
(B)
- 月累计(X)
本月
(B/A×100%)
- 月累计
(X/Y×100%)
- 月累计
××工程

新建□
续建□　
1、WHS合格率=×100%
(1)分子指在检查时段的抽检合格点总数
(2)分母指在检查时段的抽检点总数。
2、抽检时样本数据计算出的WHS合格率为抽检时段该项工程的WHS合格率,为当期WHS合格率。
3、工程各时段抽检合格点累计总数占抽检点累计总数的百分比为该项工程的累计WHS合格率。
4、抽检单位应计算统计当期WHS合格率和累计WHS合格率。
5、量化评价结果为表B02<实体质量量化评价汇总表>的评价结果值。

现场监理负责人: 填报人: 填报日期:

业主项目部基建工程WHS合格率和量化评价结果统计表

业主项目部: 表TJ02(业主项目部使用)
工程名称
WHS抽检点总数(个)
WHS抽检合格点总数(个)
WHS合格率(%)
量化评价结果
备注
本月
(∑A)
- 月累计(∑Y)
本月
(∑B)
- 月累计(∑X)
本月
(∑B/∑A×100%)
- 月累计
(∑X/∑Y×100%)
- 月累计

合计

电源工程
新建

续建

±800kV
新建

续建

±500kV
新建

续建

500kV
新建

续建

220kV
新建

续建

110kV
新建

续建

35kV
新建

续建

10kV及以下
新建

续建

各项目部可同步统计各电压等级工程的WHS合格率及工程实体质量量化评价结果。

业主项目部经理: 填报人: 填报日期:

建设单位基建工程WHS合格率和量化评价结果统计表
建设单位: 表TJ03(建设单位使用)
工程名称/单位
WHS抽检点总数(个)
WHS抽检合格点总数(个)
WHS合格率(%)
量化评价结果
备注
本月
(∑A)
- 月累计(∑Y)
本月
(∑B)
- 月累计(∑X)
本月
(∑B/∑A×100%)
- 月累计
(∑X/∑Y×100%)
- 月累计

合计

电源工程
新建

续建

±800kV
新建

续建

±500kV
新建

续建

500kV
新建

续建

220kV
新建

续建

110kV
新建

续建

35kV
新建

续建

10kV及以下
新建

续建

业主项目部指标
××业主项目部

××业主项目部

…

各建设单位可同步统计各电压等级工程的WHS合格率。

批准人: 填报人: 填报日期:

分子公司基建工程WHS合格率和量化评价结果统计表
分子公司: 表TJ04(分子公司使用)
工程名称/单位
WHS抽检点总数(个)
WHS抽检合格点总数(个)
WHS合格率(%)
量化评价结果
备注
本月
(∑A)
- 月累计(∑Y)
本月
(∑B)
- 月累计(∑X)
本月
(∑B/∑A×100%)
- 月累计
(∑X/∑Y×100%)
- 月累计

合计

电源工程
新建

续建

±800kV
新建

续建

±500kV
新建

续建

500kV
新建

续建

220kV
新建

续建

110kV
新建

续建

35kV
新建

续建

10kV及以下
新建

续建

建设单位指标
××建设单位

××建设单位

…

各分子公司可同步统计各电压等级工程的WHS合格率。
批准人: 填报人: 填报日期:

公司基建工程WHS合格率和量化评价结果统计表
表TJ05(公司基建部使用)
单位
WHS抽检点总数(个)
WHS抽检合格点总数(个)
WHS合格率(%)
量化评价结果
备注
本月
(∑A)
- 月累计(∑Y)
本月
(∑B)
- 月累计(∑X)
本月
(∑B/∑A×100%)
- 月累计
(∑X/∑Y×100%)
- 月累计

合计

超高压公司

调峰调频公司

广东电网公司

广西电网公司

云南电网公司

贵州电网公司

海南电网公司

广州供电局

深圳供电局

填报人: 填报日期:

附录D基建工程质量控制(WHS)及量化评价标准附录表格

配网、物资到货验收分册

目录

钢管杆、铁塔基础开挖检查表 24
*钢管杆、铁塔基础检查表 26
*杆、塔拉线安装检查表 29
*钢管杆、铁塔、混凝土电杆组立安装检查表 31
*横担、金具及绝缘子安装检查表 33
*导、地线展放、附件连接安装检查表 34
*户外开关设备及电缆分支箱安装检查表 36
电缆沟(井)检查表 38
*电缆管道检查表 47
电缆分支箱、桥架基础检查表 49
*电缆支架(桥架)安装检查表 52
*电缆敷设检查表 54
*电缆中间接头制作安装检查表 55
*电缆终端头安装检查表 57
*电缆防火封堵检查表 59
地基与基础检查表 61
配电房地基与基础检查表 65
配电房钢筋混凝土主体结构检查表 70
*配电房屋面检查表 75
*墙面抹灰检查表 77
*门窗检查表 79
*消防、防火及防小动物封堵检查表 84
*油浸式变压器安装检查表 85
*干式变压器安装检查表 87
0.4kV低压开关柜、低压母线安装检查表 91
*箱式变电站土建工程 94
台架基础开挖检查表 97
台架基础检查表 98
*杆塔拉线、横担、金具及绝缘子安装检查表 103
自动化终端安装检查表 111
继电保护及接线检查表 114
接地装置安装检查表 117
安健环设施检查表 119
10kV变压器试验检查表 120
物资到货检查表 125
物资开箱检查表 126
物资缺陷处理检查表 127

钢管杆、铁塔基础开挖检查表

工程名称: 表H074-1
线路长度
km
杆塔数
共 基
验收部位(杆塔号)

工序
序号
检查(检验)项目
性质

评分标准
WHS检查
实体质量量化评价
检查结果
是否合格
(合格填”1”,反之填”0”)
分值
检查结果
分值
普通基础坑分坑和开挖
1
基础坑中心根开及对角线尺寸偏差/mm
主要

-1‰≤a≤+1‰

5
