大跨越铁塔分解组立施工工艺.doc

架空输电线路施工工艺库
工艺编号
项目/工艺名称
工艺要求
施工工艺要点
成品示例
0201020000
杆塔组立工程
0201020100
杆塔分解组立
0201020301
角钢结构
大跨越
铁塔组立
（1）塔材、螺栓、脚钉及垫片等应有出厂合格证.
（2）塔材无弯曲、脱锌、变形、错孔、磨损.
（3）螺栓的螺纹不应进入剪切面.
(4）螺栓应逐个紧固,扭力矩符合规范要求。
（5）分片吊装时应采取适当补强措施。
(6)不得强行安装.
（7）铁塔组立后,各相邻节点间主材弯曲度不得超过1/800.
（8）高强度螺栓安装应满足规程规范要求。
（9）每腿均设置接地孔，接地孔位置应保证接地引下线联板顺利安装。
（10）配合施工组塔方案留置施工用孔
（1)组塔方案必须经过评审方可实施.
(2）应设置过载保护装置及限位装置。
（3）基础施工时根据立塔施工方案设置预埋件,用作地面转向。
（4)螺栓必须及时紧固,M27及以上大直径螺栓的紧固采用定力矩液压扳手.
（5）水平行走区域设扶手拉索,塔内设置安全网。主材上设置防高处坠落装置。
（6）宜设视频监控，地面设监控装置观察塔上施工状况。
（7)为防止雷击及静电，铁塔最下段主材安装后立即将接地线与铁塔主材可靠连接，抱杆等专用工具顶部设避雷针，避雷针通过专用电缆接地

0201020301—T角钢结构大跨越铁塔组立

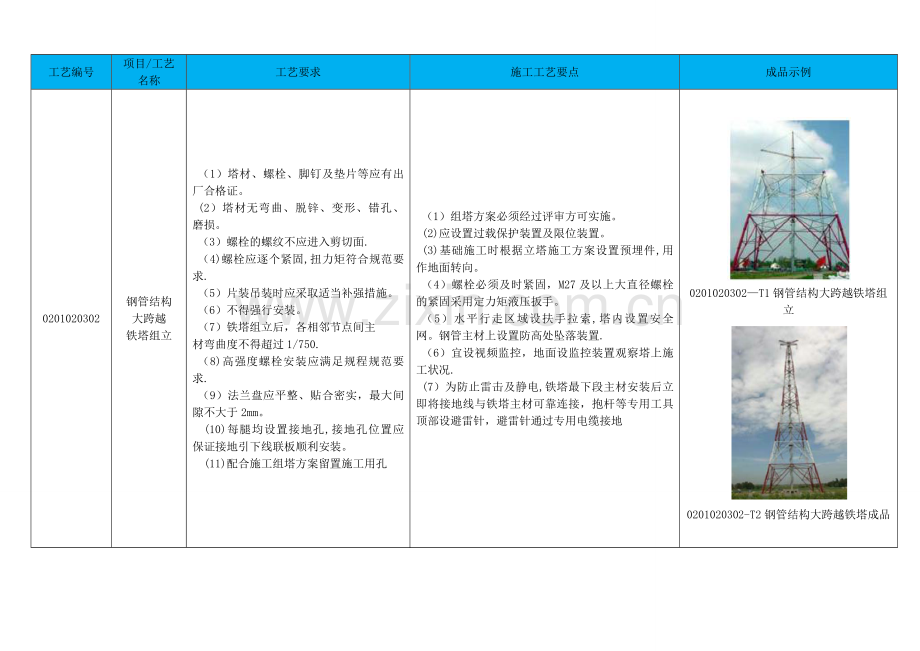

0201020302
钢管结构
大跨越
铁塔组立
（1）塔材、螺栓、脚钉及垫片等应有出厂合格证。
(2）塔材无弯曲、脱锌、变形、错孔、磨损。
（3）螺栓的螺纹不应进入剪切面.
（4)螺栓应逐个紧固,扭力矩符合规范要求.
（5）片装吊装时应采取适当补强措施。
（6）不得强行安装。
（7）铁塔组立后，各相邻节点间主
材弯曲度不得超过1/750.
（8)高强度螺栓安装应满足规程规范要求.
（9）法兰盘应平整、贴合密实，最大间隙不大于2mm。
(10)每腿均设置接地孔,接地孔位置应保证接地引下线联板顺利安装。
(11)配合施工组塔方案留置施工用孔
（1）组塔方案必须经过评审方可实施。
(2)应设置过载保护装置及限位装置。
(3)基础施工时根据立塔施工方案设置预埋件,用作地面转向。
（4）螺栓必须及时紧固，M27及以上大直径螺栓的紧固采用定力矩液压扳手。
（5）水平行走区域设扶手拉索,塔内设置安全网。钢管主材上设置防高处坠落装置.
（6）宜设视频监控，地面设监控装置观察塔上施工状况.
(7）为防止雷击及静电,铁塔最下段主材安装后立即将接地线与铁塔主材可靠连接，抱杆等专用工具顶部设避雷针，避雷针通过专用电缆接地

0201020302—T1钢管结构大跨越铁塔组立

0201020302-T2钢管结构大跨越铁塔成品
