倒车影像avrv资料.pptx

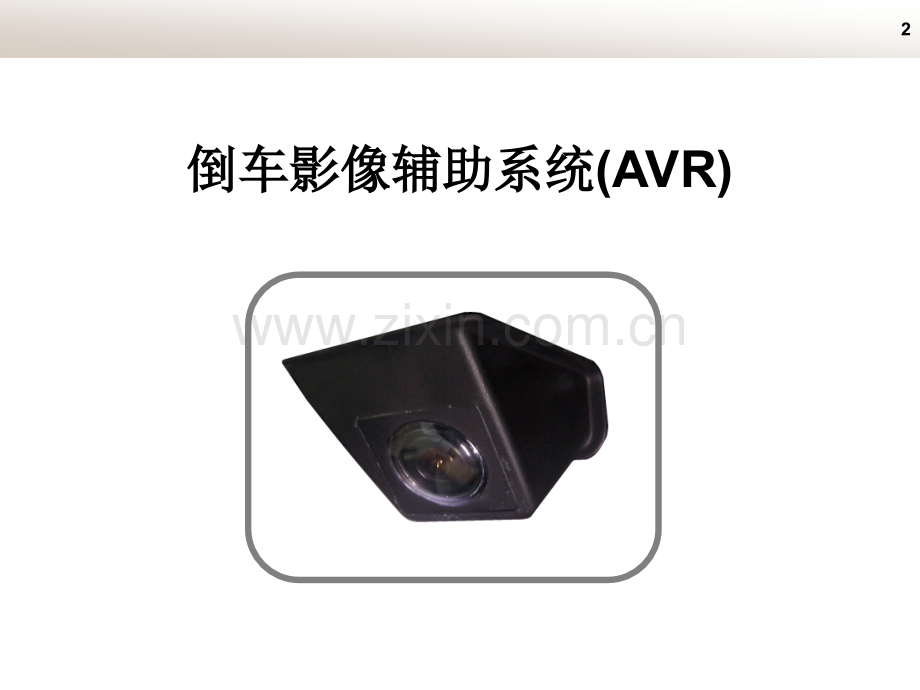

1TITREFORMATION TECHNIQUE APRES-VENTE倒车影像辅助系统售后技术培训2倒车影像辅助系统倒车影像辅助系统(AVR)3介绍安装位置安装位置 4介绍显示显示额外增加的功能能够方便操作：I汽车轮廓示意线最大转弯角度时候的汽车轨迹示意线深度标记线5总体构造部件部件显示器显示器RT6摄像头摄像头BSI6总体构造连接连接显示器显示器CAN 信息娱乐网信息娱乐网CVBSRT6摄像头摄像头BSILVDS7详细构造彩色视频空白同步连接彩色视频空白同步连接双数线路传输(光线和颜色)单数线路传输(光线和颜色)同步同步同步同步视频流视频流幅度时间基数8详细构造远程传输盒视频摄像头彩色视频空白同步连接彩色视频空白同步连接CVBS连接用来传输视频信息。它通过两个独立的线路传输模拟视频信号。连接用来传输视频信息。它通过两个独立的线路传输模拟视频信号。视频摄像头分析每个图像线路，然后将它们转换成模拟信号。再通过有线网络传输到RT6。RT6由不同线路组成，从而获得汽车后面环境的完整图像。第一根线将光线信息和双数线的颜色传输给远程传输盒。第二根线将光线信息和单数线的颜色传输给远程传输盒。线路9详细构造输入输入/输出端输出端倒档信息（是否存在）拖车控制盒状态信息后备箱开启状态汽车速度信息发动机运转状态信息BSI申请启动倒车影像系统申请启动倒车影像系统10详细构造申请启动倒车影像系统申请启动倒车影像系统RT6显示器显示器申请显示车辆语言轮廓线条驻车辅助同步视频流的管理视频流的管理LVDSCVBS输入输入/输出输出LIN11详细构造更多信息：更多信息：60%的图像（前2米）摄像头摄像头使用摄像头使图像变形，并且大大地改变了场景的深度。上图所示60%的图像都是后面2米距离内的场景。系统在白天和在夜晚的运行时一样的。在全黑的夜晚，没有照明的情况（仅仅有倒车车灯的光）它至少可以看到3米的地方。如果是在视野不佳（下雨，有雾）的情况下，系统至少可以看到汽车3米的位置。12详细构造显示器:显示器的亮度和对比度会随着外部的亮度自动调节。一旦从后面照过来强光，驾驶员不会眩目（显示器的夜间模式管理）。无论场景的对比度如何（灰暗区域和光亮区域），图像的形成是一致的。图像的质量不会受到雨水或者灰尘飞溅的影响。图像会定期更新（25个图片/秒）。图像的显示和实际出现图像之间的时差为40微秒。更多信息：更多信息：13功能运行启动条件启动条件运行状态的倒运行状态的倒车影像系统车影像系统倒车状态倒车状态 启动汽车速度信息汽车速度信息速度小于11公里/小时动力总成的状态信息动力总成的状态信息发动机运转正在启动倒车影像未激活倒车影像未激活需同时满足以下条件，系统才能运行14功能运行停止运行的条件停止运行的条件倒车影像系倒车影像系统休眠状态统休眠状态倒车状态倒车状态已脱离倒档（延时3秒）车速信息车速信息速度高于11公里/小时动力总成状态信息动力总成状态信息 发动机没有转动后备箱开启状态后备箱开启状态后备箱开启拖车存在的信息（中国不适用）拖车存在的信息（中国不适用）有拖车倒车影像倒车影像系统处于运行状态系统处于运行状态只要具备以下任一条件，系统就会停止显示15维修RT6的参数配置：存在倒车影像系统车辆语言BSI的参数配置存在倒车影像系统如果汽车不是在“客户模式”状态下，倒车影像系统的运行将有所不同（例如：在展厅模式下，倒档信息就没有必要）。16需要注意的要点倒车影像系统的启动条件通过BSI来控制。通过RT6激活显示器通过RT6决定车辆轮廓显示线条在BSI和RT6中实现倒车影像系统的远程编码。借助RT6（作为媒介）对系统进行诊断。
