模板工程BIM专项施工方案(经典).pdf

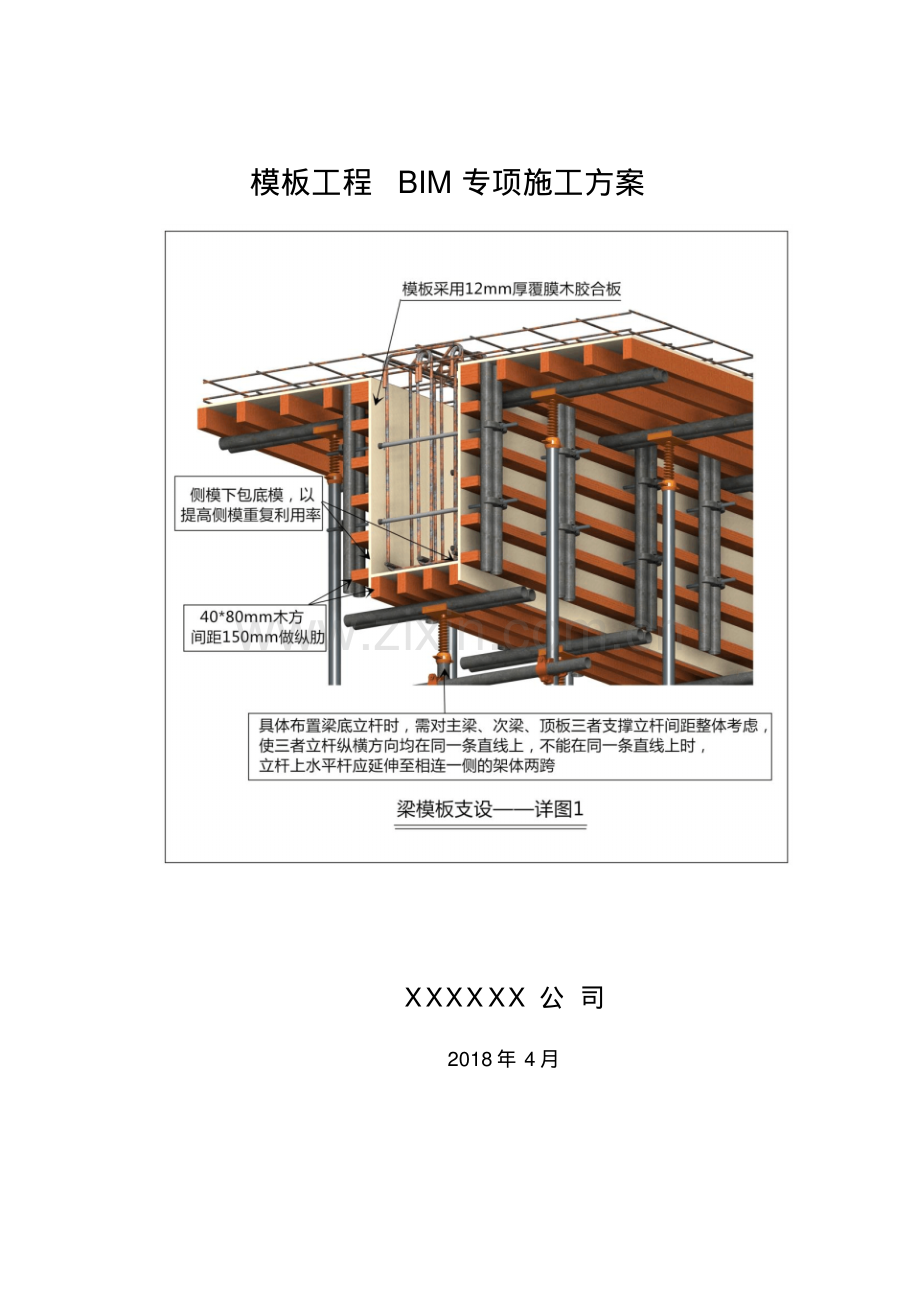

模板工程BIM 专项施工方案2018 年 4 月XXXXXX 公 司目录1、编制依据.12、工程概况.12.1 总体概况表.12.2 设计概况.22.3 现场情况.32.4 方案编制范围.42.5 工程施工重点和难点.43、方案选型设计.53.1 底板内基坑模板设计.53.2 导墙模板设计.103.3 墙体模板设计.143.4 柱模板设计.213.5 梁模板设计.303.6 楼板模板设计.353.7 楼梯模板设计.353.8 楼板降板模板设计.383.9 预留洞、门窗洞口模板设计.453.10 后浇带模板设计.493.12 模板体系汇总表.523.13 模板计算荷载取值范围.544、施工安排和部署.564.1 施工总控节点计划.564.2 现场流水段划分.564.3 劳动组织及职责分工.575、施工准备.585.1 技术准备.585.2 机具准备.585.3 材料准备.585.4 劳动力准备.596、施工方法及措施.596.1 模板现场制作与加工.596.2 模板安装.606.3 模板的拆除.626.4 模板的维护与修理.646.5 隔离剂的选用及使用注意事项.656.6 雨期施工.656.7 冬期施工.657、架体构造要求.667.1 楼板模板支架立杆应符合下列规定.667.2 模板支架应纵横向扫地杆应符合下列规定.667.3 模板支架顶部可调托撑应符合下列规定.667.4 剪刀撑应符合以下要求.667.5 其他规定.678、质量要求.678.1 材料标准与检验.678.2 模板安装检查与验收.698.3 工序、实体样板、质量停止点质量报验要求.719、安全文明施工注意事项.719.1 一般规定.719.2 模板安装注意事项.729.3 模板拆除要求.729.4 模板支架立杆拆除要求.739.5 普通模板拆除要求.749.6 文明施工注意事项.7510、安全应急救援预案.7510.1 应急领导小组及联络电话.7510.2 事故报告流.7510.3 制定应急措施.7610.4 应急响应.7710.5 具体的生产安全事故及环境紧急情况的应急准备与响应措施.7811、计算书.79第 1 页 共 79 页1、编制依据表 1 编制依据一览表序号名称编号1 本工程施工图、工程变更2 本工程施工组织设计3 建筑工程施工质量验收统一标准GB50300-2013 4 混凝土结构工程施工质量验收规范GB50204-2015 5 混凝土结构工程施工规范GB50666-2011 6 建筑施工扣件式钢管脚手架安全技术规程JGJ130-2011 7 建筑施工临时支撑结构技术规范JGJ300-2013 8 建筑施工高处作业安全技术规范JGJ80-91 9 建筑施工模板安全技术规范JGJ162-2008 10 建筑施工脚手架安全技术统一标准GB 51210-2016 11 建筑施工碗扣式钢管脚手架安全技术规范JGJ166-2008 12 建筑施工安全检查标准JGJ59-2011 13 危险性较大的分部分项工程安全管理办法建质 200987号14 公司质量、环境和职业健康安全管理体系SBC 2 32 QESMS2 012013，版本 C 15 其他相关地方标准、法律法规等2、工程概况2.1 总体概况表表 2-1 总体概况表序号项目内容1 工程名称2 工程地址。3 建设单位XXXXXXXX 股份有限公司4 设计单位XXXXXX 设计集团有限公司5 监理单位XXXXX建设监理咨询有限公司6 质量监督单位XXX质量监督站7 施工总承包XXXXXX 有限公司8 合同工期2018 年 1 月 10 日开工，2019 年 10 月 11 日竣工9 合同质量目标确保质量合格第 2 页 共 79 页2.2 设计概况表 2-2 建筑概况表序号项目内容1 建筑面积地下总建筑面积2.1 万平方米2 建筑层数地下1 层，部分夹层。3 建筑层高及标高部位南区北区基础底板标高10.8m、8.9m 8.9m、10.8m、10.4m、16.9m 顶板标高17.0m、16.8m、17.5m、16.45m、18.3m、16.1m、18.0m 夹层标高15.8m、15.7m、15.2m顶 板 标 高16.1m、17.0m、17.7m、18.0m、20.9m、20.3m、层高6.2m、8.1m、6.0m、6.7m、5.65m、7.55m、9.4m、5.3m、7.2m、9.1m 夹层层高5m、6.8m、4.2m 顶板层高 4m、4.5m、5.3m、6.2m、6.9m、7.2m、8.1m、8.8m、9.1m 4 耐火等级一级5 建筑类别大型公共建筑6 防水等级一级7 抗震设防烈度6 度抗震等级4 级表 2-3 结构概况表序号项目内容1 结构形式基础结构形式桩基+筏板主体结构形式现浇钢筋混凝土框架结构2 结构断面尺寸底板厚度（mm）600 基础承台高度1200、1600、1800、2200 等；基础梁4003 800、4003 1000、4003 1100、4003 1400、5003 1500、6003 1200、6003 1400、8003 1400 墙体厚度（mm）地下室墙体300、400、600 柱子截面（mm）6003 600、6003 700、6003 800、6003 900、7003 700、8003 800、8003 1000、9003 900、9003 1550、10003 1000、10503 900、11003 1100、?1000、?1100:；局部异型柱:四边形柱、六边形柱。暗柱：4003 600、4003 400 第 3 页 共 79 页钢筋混凝土梁断面尺寸（载重梁）(mm)4003 500、4003 600、4003 1000、4003 1100、4503 1100、4003 1300、4003 1200、4003 1800、4003 2950、5503 1100、5003 2100、6003 1200、6003 2700、6003 3000、6003 2300、6003 1400、6003 4400、6003 2100、6003 2000、6003 1800、6003 1000、6003 3500、6003 1900、7003 1200、7003 1400、7003 1600、7003 1800、7003 1500、8003 1400、8003 1500、8003 1200、8003 1600、8003 1800、8003 2100、9003 1300、9003 2100等楼板厚度（mm）250 3 楼梯结构形式板式楼梯4 施工缝留置位置地下室外墙水平施工缝留在基础底板+300 标高位置；其余水平施工缝留在基础底板顶和楼板顶；梯段板两侧无墙体时，楼梯梯段板的施工缝可留置于第三步台阶。梯段板两侧有墙体时，楼梯梯段板的施工缝宜留在休息平台自踏步往外1 3的地方，楼梯梁应有入墙12 墙厚的梁窝。5 混凝土强度等级基础（承台、基础梁、基础板）C35、设计抗渗等级P8 竖向构件（剪力墙、柱）C40 地下室顶板C35、设计抗渗等级P8 基础垫层C15 构造柱、圈梁、压顶、过梁、竖板、女儿墙等二次构件C25 2.3 现场情况XXXXXXXXX工程总建筑面积为21401，层高为 7.2m，设计南北向长度为670m，东西向宽度为3251m，其中本工程南区紧贴地铁车站，北区临近地铁区间。整体为一层地下室，纯地下工程，与主市场地下二层有7 个出入口连接，结构底板顶标高为10.8m，相对主市场底板面低0.55m，在中间 2-3 轴交 4-15 轴部位沿南北向有一条深1.9m 综合管沟，管沟部位的底板顶标高为8.9m。本工程顶板面标高为15.8m20.9m，相邻顶板最大高差为 2.3m，层高为 7.2m，中间管沟部位层高为9.1m。设计相对标高 0.000=绝对标高 22.05m，地铁商业与临近建筑物关系见下图。第 4 页 共 79 页图 2-1 项目位置图本工程进出工地的主要道路有2 条，进出工地共 3 个大门，工地场内四周采用主市场已完成施工道路，布置七台塔吊，新立四台为TC5610，两台借用主市场地块塔吊TC6015及一台借用长薪河地块塔吊TC6015，现场钢筋及模板堆放区等详见平面布置图。（见附图1：平面布置图）本工程分两个区，按现场情况南区施工区划分为9 个施工段分两次施工，北区施工区划分为5 个施工段，每个区按所含施工段进行流水作业（详见附图 2-1、2-2：地下施工平面流水段布置图）。2.4 方案编制范围2.4.1 本方案针地下室车库部分地下室基础、墙柱、汽车坡道、预留洞口、楼板降板、夹层梁板及未超限的梁板等部位进行模板设计；超限模板方案见高大模板及支撑安全专项施工方案。2.4.2 根据根据危险性较大的分部分项工程安全管理办法（建质200987 号文）及江西省危险性较大的分部分项工程安全管理实施细则要求：搭设高度8m 及以下；搭设跨度18m 及以下；施工总荷载10kN/及以下；集中线荷载15kN/m 及以下的混凝土模板支撑工程。2.5 工程施工重点和难点2.5.1本工程属于地下工程，施工难度大、同时对安全管理、文明施工、环境管理的要求非常高是本工程施工重点；2.5.2因建设单位工期要求较紧，抢工过程中工程质量、安全的保证是本工程的重点及难点。2.5.3 本工程东侧为主体结构已经施工完成主市场地块、西侧为未施工地铁施工项目，8 m宽施工道路场区围挡地下 商业 外墙放坡底 口线1m宽二 级平台放坡 上口 线场区围 挡C9C14C16A3A4施工道路施工道路施工道路地下商业外墙放坡底口线1 m宽二级平台放坡上口线地铁 商业 南区地铁 商业 北区第 5 页 共 79 页施工场地狭小。3、方案选型设计3.1 底板内基坑模板设计（1）本工程电梯井、基础梁、承台、底板外侧及集水坑采用标准页岩多孔（1903 1903 90）砖砌砖胎膜，h1.2m厚度统一为 180mm 墙；h1.2m 厚度统一为 360mm 墙；h2m厚度统一为 540mm 墙，都为非渐变墙体。（2）砖胎膜内侧抹 20mm 厚 1:2.5 水泥砂浆，阴角和阳角抹成半径为50mm 的圆弧状。底板周圈砌筑挡墙，用于底板的浇筑及防水卷材的上返，砌筑自垫层至底板顶面处。做防水层，防水层做完后在墙上面再砌两皮砖作为防水保护层。图 3-1 砖胎膜做法示意图（3）集水坑、电梯井坑侧模采用12mm 厚覆膜木胶合板，集水坑、电梯井内侧模板采用埋置预先拼装好的箱盒现场制作。当集水坑、电梯井边长尺寸2000mm时，采用40380mm 木方横龙骨间距300mm，403 80mm 木方支撑、水平间距400mm；当集水坑、电梯井边第 6 页 共 79 页长2000mm 时采用 48 钢管脚手架支撑，中间设对撑为 48x2.8 钢管400 x300mm。基坑模板支设完成后注意混凝土浇筑前做好抗浮措施，采用袋装水泥或沙子等放置到筒模内的压重方法，防止浇筑混凝土时模板上浮。具体作法见如下附图：
