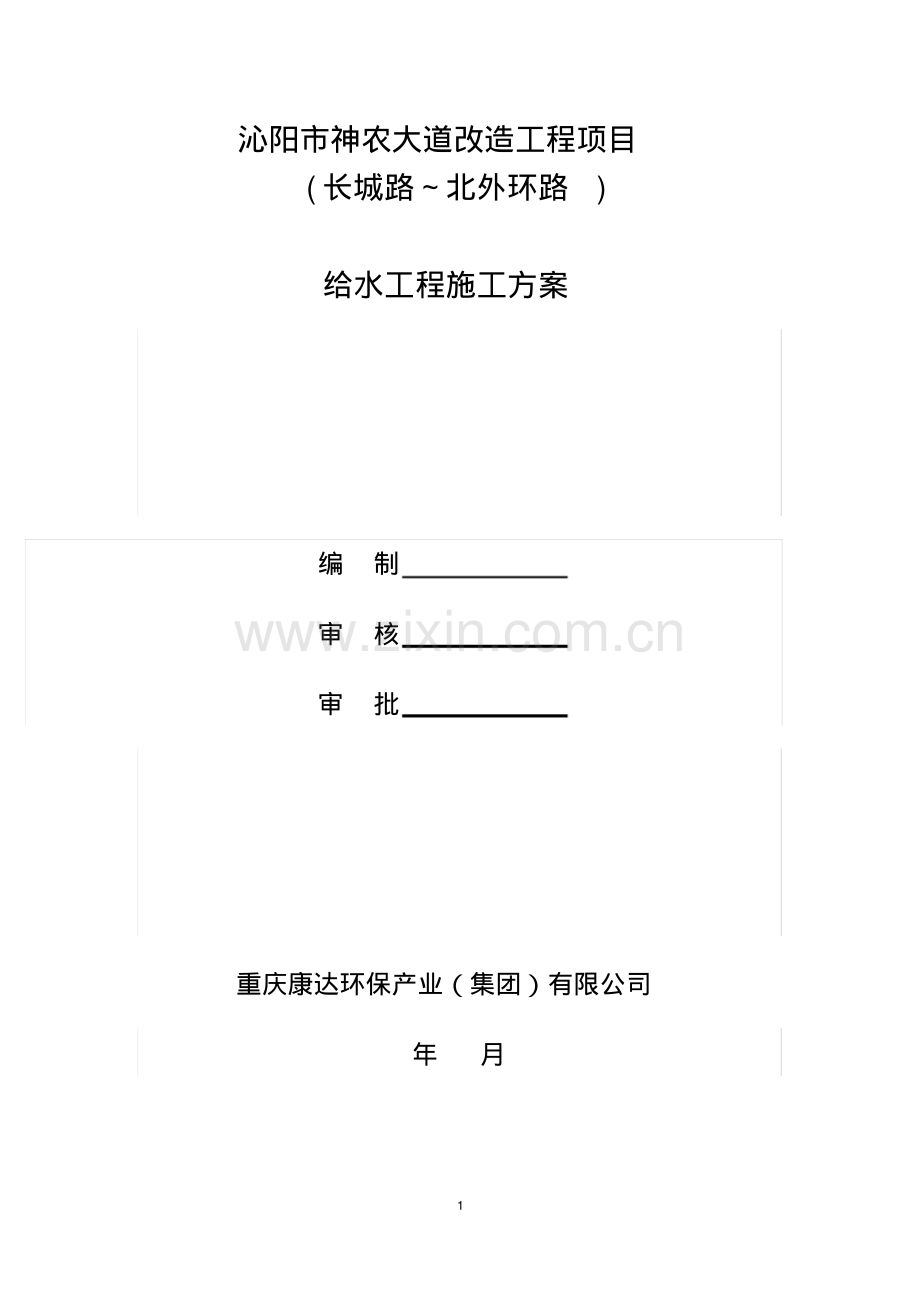

给水工程专项施工方案.pdf_第1页
第1页 / 共29页
亲,该文档总共29页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

1、1 沁阳市神农大道改造工程项目(长城路北外环路)给水工程施工方案编制审核审批重庆康达环保产业(集团)有限公司年月2 目录一、编制说明.3 二、工程概况及人员设备情况、工程量.4 2.1、人员设备情况.7 2.2、主要管材及检查井工程量.9 三、场区三通一平.10 四、施工进度计划.11 五、施工工艺流程.12 六、施工方法及控制要点.13 6.1、测量放样.13 6.2、沟槽开挖施工.13 6.3、管道基础处理.14 6.4、管道安装.14 6.5、管道附属设施.17 6.6、管身初次填土.19 6.7、管道水压试验.20 6.8、管道二次回填.23 6.9、管道冲洗与消毒.23 七、质量保证

2、措施.24 7.1、组织措施.24 7.2、管理措施.24 7.3、质量控制要点.25 八、安全保证措施.26 8.1、组织措施.26 8.2、管理措施.26 3 8.3、安全管理要点.26 九、文明施工与环境保护措施.28 9.1、组织措施.28 9.2、管理措施.28 9.3、文明施工与环境保护管理要点.28 一、编制说明(1)、沁阳市神农大道给水工程施工图设计。(2)、沁阳市神农大道改造及雨污分流工程岩土工程勘察报告(详勘 2017.03.13)。(3)、公司质量、安全、环境管理体系及相关管理办法。(4)、市政公用工程设计文件编制深度规定(2013年版)(5)、国家现行交通设施、市政安装

3、工程施工与验收规范及质量检验评定标准室外给水设计规范(GB 50013-2006);消防给水及消火栓系统技术规范(GB 50974-2014);水及燃气管道用球墨铸铁管、管件和附件(GB/T13295-2008);城镇给水排水技术规范(GB50788-2012);给水排水管道工程施工及验收规范(GB50268-2008);柔性接口给水管道支墩(10S505);市政给排水管道工程及附属设施(07MS101);砌体结构工程施工质量验收规范GB50203-2011;混凝土结构工程施工质量验收规范GB50204-2011 4 二、工程概况1、神农大道位于沁阳市西部,道路呈南北走向,属城市主干路。本工程

4、南起长城路,北至北外环路,道路设计施工范围长3100.9m。2、神农大道给水双排布置,管位分别位于路中东40.25 米、路中西 40.25 米。东侧管径为DN300,西侧管径为 DN400。相交道路除覃怀路 DN400、怀府西路 DN400、团结路 DN400为现状给水,其余道路规划给水管径为DN300。为更合理地实施该工程,最大限度的减少扰民,最终达到技术可行,经济节约的目标,拟定该方案。3、因现场原地貌高低不平,施工前先进行管线处场地测量,对于场地高程低于设计管底的,原地貌树根、淤泥、腐植土、草皮及垃圾要全部清理干净,要求清除至原状土,并换填素土、分层夯实。对于场地高程高于设计管底的,沟槽

5、开挖按图纸设计进行放坡。开挖坡度为 1:0.5,每超过 2 米设置台阶,台阶宽度不小于0.5 米。给水开挖断面图4、阀门井井盖全部采用防响、防跳、防盗、防坠落、防位移的五防井盖,D400 类型(CO=700mm);球墨铸铁井盖及支座,质量符合检5 查井盖(GB/T23858-2009)要求,井内增设防坠网,防坠网承重100kg,选用白色尼龙井盖网。5、给水管道施工采用K9级球墨铸铁管,T型橡胶圈接口水泥砂浆衬里,其管材、管件及接口应符合水及燃气管道用球墨铸铁管、管件和附件(GB/T13295-2008)的要求。除过路口段采用顶管施工施工,其它路段均采用开槽法施工。起止点施工桩号为K0+230

6、K3+254。6、设计标高指管中心标高,不同管径间采用管中心平接。图中箭头所示方向为管道坡度方向。给水节点位置采用道路桩号确定,道路弯道及管位变化处,给水管应根据道路方向及管位在接口处借转,每次借转角度应符合给水排水管道工程施工及验收规范(GB50268-2008)5.5 节。DN100 管道转弯、三通等处均设有混凝土支墩,支墩布置详见节点图,做法详见国标支墩图10S505。DN 100 以下管径转弯、三通等处采500 x500 x500mm 石灰土回填。7、管道设计工作压力为0.5MPa,试验压力为 1.0MPa。全部管道回填土前应进行强度及严密性试验,其要求见给水排水管道工程施工及验收规范

7、(GB50268-2008)9.2 节。给水管道水压试验后,竣工验收前应冲洗消毒,其要求见给水排水管道工程施工及验收规范(GB50268-2008)9.5 节。8、沿途按规范要求间隔一定距离设置地上式消火栓,间距按不大于 120 米控制,消火栓设在绿化带路缘石内1.0 米处,采用 SSF100/651.0 型室外地上式消火栓,其安装方式详见13S201页 19-20。9、沿途在路口等处或每隔一定距离设置有检修阀井,本项目给水6 选用 Z45X-10Q型闸阀,检修阀井选用地面操作钢筋混凝土矩形立式闸阀井,做法详见国标07MS101-2页 66。10、沿途在管道局部高点或每隔一定距离处设置有排气阀

8、井,采用钢筋混凝土矩形排气阀井,其做法详见国标07MS101-2页 162-178。11、沿途在管道最低点设置有排泥阀井,采用砖砌排泥湿井,其做法详见国标 07MS101-2页 5865,其中排泥湿井 d300 溢流管采用承插口级钢筋砼管,橡胶圈柔性接口,150砂石基础,就近排入雨水进水井或雨水检查井。12、沿线每隔一段距离预留用户支管,支管管径DN150,支管预留至道路红线外 2m,并在绿线外 1m处设置闸阀井一座。施工中可根据需求增减用户支管或做位置调整13、所有砖砌体采用实芯、非粘土砖砌筑,不低于M7.5水泥砂浆和 MU15 砖标准。14、道路范围内硬化路面上的阀门井及井口周围加固应严格

9、按照道路要求施工,见道路设计图 检查井井口加固图。绿化带内及道路以外阀门井不需加固,给水检查井高于绿化带处标高50mm 以上。15、施工前需对新建管线沿线进行必要探测,若沿线存在现状管线,需对现状管线位置、高程进行探挖,防止对其造成破坏,确保现状管线的运行安全。施工中原则上电力、通讯等支管避让给水干管,如其施工在先,则需按节点图所示通过。16、本项目设计给水在相交道路规划位置预留给水管头,现状给水是否与本次新建给水衔接,须报经建设单位同意后,方可实施。7 17、给水管道过路段管顶覆土小于1.5 米处,需进行加固处理,处理方式参照雨水管道加固方式。2.1、人员设备情况人员配置计划表序号人员配置单

10、位数量备注1 现场施工技术、管理人员人4 2 土石方机械操作手人6 3 汽车司机人6 4 测量工人2 5 起重工人1 6 电工人1 7 砌筑工人10 8 砼工人8 9 管线安装及木工、钢筋工人26 10 杂工人16 8 主要施工机具配置计划表序号机械名称型号单位数量备注1 柴油发电机100KW 台2 2 液压反铲1.0m3台2 3 装载机ZL50 台2 4 自卸汽车15t 台6 5 汽吊25t 辆1 6 小型压路机XG6021D 台2 7 砂浆搅拌机0.3m3台2 8 洒水车辆2 9 插入式振捣器30 台4 10 平板振捣器台2 11 GPS 南方 S86 台1 12 全站仪TCR 802 台

11、1 13 水准仪AP-281 台2 9 2.2、主要管材及检查井工程量序号名称规格及型号数量单位材料1 球墨铸铁管DN75 70 米球墨铸铁DN100 560 DN150 440 DN300 3520 DN400 3205 2 排气阀(井)DN300 x80/DN400 x80 1/3 座混合3 排泥阀(井)DN300 x75/DN400 x75 1/3 套混合4 室外地上式消火栓SSF100/65-1.0 型33 套混合5 闸阀DN150 Z45X-10Q型47 个球墨铸铁DN300 Z45X-10Q型13 DN400 Z45X-10Q型5 6 地面操作立式闸阀井A=1300,B=1300(

12、DN150)47 座钢筋砼A=1300,B=1300(DN300)13 A=1400,B=1800(DN400)5 7 盘承短管DN150 47 个球墨铸铁DN300 13 DN400 5 8 盘插短管DN75 8 个球墨铸铁DN100 68 DN150 47 DN300 21 DN400 7 9 承插 45弯头DN150 20 个球墨铸铁DN300 20 DN400 20 10 承插 90弯头DN100 33 个球墨铸铁11 三通DN300 x100 4 个球墨铸铁DN300 x150 10 DN300 x300 4 DN400 x100 4 DN400 x150 11 12 四通DN300

13、 x150 13 个球墨铸铁DN300 x300 1 DN400 x150 13 DN400 x300 1 10 DN400 x400 2 13 法兰盲板DN150 47 个球墨铸铁DN300 8 DN400 3 14 90水平弯管支墩DN100 34 座砼15 45垂直向上弯管支墩DN150/DN300/DN400 20/20/20 座砼16 45垂直向下弯管支墩DN150/DN300/DN400 20/20/20 座砼17 法兰盲板支墩DN150 47 DN300 8 砼DN400 2 座18 水平三通支墩DN100 8 DN150 21 座砼DN300 4 19 同心异径管DN150 x

14、100/DN400 x300 26/2 个球墨铸铁20 承插口级钢筋砼管d300 40 米21 石灰土回填2 立方米22 给水管加固530 米23 车行道破除及恢复1300 平方米三、场区三通一平施工区域施工路线较长,取水接电相对困难。我单位与各个相关单位沟通协调,物料运输通道使用现有道路进行运输,我单位负责临近施工区域道路的日常保洁、洒水扬尘。我单位拟用水车两辆提供现场的施工用水,拟采用两台100KW 的发电机维持现场的施工用电。11 四、施工进度计划根据实际施工需求,给水管线工程控制工期为2 个月完成。给水管线施工计划如下:施工准备:2 天。测量放线:2 天。沟槽挖填:15 天。基础铺设:

15、15 天。管道安装:16 天。检查井砌筑:15天。试压试验:4 天。沟槽回填:3 天。管道冲洗:3 天。给水管线施工流程为:测量放线破除路面沟槽开挖槽底处理管道敷设管就位回填砂石护肩检查井砌筑闭水试验沟槽回填。12 五、施工工艺流程测量放线开槽沟槽验收基础清理、下管铸铁管质量检查清理承口套胶圈安管、接口检查对口间封堵管道管身初次填土井室砌筑水压试验管道阀门、管件安装试压检验二次回填土管道冲洗、消毒竣工验收13 六、施工方法及控制要点6.1、测量放样施工前严格按图纸进行放样,根据设计提供的控制点及我处的加密闭合的控制点用全站仪测定出管道中心线,并测定出检查井的平面位置及原地面高程。开挖时根据图纸

16、设计高程计算出开挖深度,按规定坡度放坡,并用石灰撒出开挖坡顶上口两边的边线。开挖时进行跟踪测量,沟底每隔 10m测定出一个平面位置及基底面高程控制桩,严格控制好沟槽底的平面位置及高程,用全站仪测出管道顶中心的平面位置并测出阀门井的平面位置。管道安装时进行跟踪检查测量,复测管底高程是否与图纸对应,管道施工完毕后进行竣工测量。各道工序的测量资料需认真做好记录,所有测量成果及时上报监理工程师审核批复。6.2、沟槽开挖施工6.2.1、沟槽开挖前的准备工作开槽前要认真调查了解地上地下障碍物,以便开槽时采取妥善加固保护措施。根据业主提供的现况地下管线图及我处的现场调查,统计出现况地下管线的情况,采取有效措

17、施加以保护。6.2.2、开挖方法(1)、沟槽开挖采用人工+机械进行开挖,槽底预留200300mm土层由人工开挖至设计高程。开挖过程中严禁超挖,以防止扰动地基。对于有地下障碍物(现状管缆等)的地段,由人工开挖严禁破坏;14(2)、沟槽开挖尽量按先深后浅的顺序进行,以利于排水;(3)、挖槽土方处置:按现场暂存、施工范围线外暂存、外弃相结合的原则进行。开挖土方凡适宜回填的土,均要选择妥善位置进行堆放,但不得覆盖测量等标记,均暂存于现场用于沟槽回填。回填土施工前,制定合理的土方调配计划,按照做好土方平衡、少土方外运、现场土方调运的原则进行处置。(4)、开槽后及时约请各有关人员验槽,槽底合格后方可进行下

18、道工序施工。如遇槽底土基不符合设计要求时,及时与设计、监理单位联系,共同确定基底处理措施。处理完成后,方可进行下道工序施工。(5)、进行沟槽开挖过程中,沟槽每侧临时堆土不宜过高,施加其他荷载不宜过大,并尽量避开雨天施工,加强施工观测,确保边坡稳定。6.3、管道基础处理管道基础应坐落在稳定的未扰动的土层上。当工程地基良好时,球墨铸铁管可不做基础处理。当管道基底的树根、淤泥、腐殖土及垃圾清理干净至原状土后,将天然地基整平,要求清除至原状土,并换填素土、分层夯实。6.4、管道安装球墨铸铁给水管道安装主要包括:管材等检查验收、布管、下管、清洁承口和橡胶圈、上胶圈、清理插口外表面及刷润滑剂、接口、检查等

19、步骤。15 在沟槽见底后,经核对管节、管件位置无误后立即下管。6.4.1、管材、管件验收及布管(1)、管材、管件验收管材、管件及设备运至施工现场,卸车时要使用软吊带,轻吊轻放,避免管道互相碰撞。管材管件必须由材料员逐根逐件检查,并做好标记记录,不合格品不准使用,必须具备合格证,材质单。(2)、布管布管前测量管口周长、直径以便匹配对口,管道距槽线 1 米“一”字形排放。6.4.2、沟槽检查下管前应对沟槽进行检查,主要包括以下内容:检查槽底是否有杂物,若有应清理干净;检查槽底宽度及高程,应保证管道结构每侧的工作宽度,槽底高程要符合现行的检验标准,不合格者应进行修整;检查槽帮是否有裂缝及坍塌的危险,

20、如有用支撑加固等方法处理;检查槽边堆土高度,下管的一侧堆土过高、过陡的,应根据下管需要进行整理,并须符合安全要求;检查地基、基础,如有被扰动的,进行处理。复测各段土层的标高,检查各项工作位置尺寸以是否合格。6.4.3、管道铺设(1)、下管下管采用吊车配合人工进行,禁止将管道沿沟槽边滚落。起吊时使用专用软带,并设专人指挥,轻提轻放,防止磨损防腐层。下管时注意承口方向保持与管道安装方向一致,同时在各接口处掏挖工作16 坑,工作坑大小为方便管道撞口安装为宜。管道中有管件、阀门等附件的地方,应先把这些配件搬运道安装地点就位,作为该管段安装时的基准点。并以一个基准点为起点,所剩下的距离不够一根管子时,可

21、用比量法截取所需长度。管道配件及阀门入沟去前,应先将其与所配合好的短管组装好,而不应先将短管与管道连接后再与阀门等连接,这样可以避免阀门管件找正带来的困难。(2)、管道吊装管道铺设时,管子中心必须与测量管线的定位线中心一致,不应有起伏不平,弯曲等现象。管子放入沟内后,必须进行调整、找正,使安装坐标、标高符合设计要求。管道沿直线铺设时,轴线允许误差20mm,管顶高程误差 15mm。承插接口时,其对口间隙不应小于3mm。管道铺设好后,检查接口质量,并及时做好记录。6.4.4、管件安装及接口处理各类管道附件安装前,核对产品规格、型号,检查产品的外观质量,经核对合格后,方可投入使用。阀门安装前,检查阀

22、杆转动是否灵活,清除阀内杂物。阀门安装后,完成管道整体连接,防止阀门产生拉应力。闸阀内腔和密封面未清除污物前,不得启闭闸阀。闸阀密封圈压紧螺栓,对准阀井人孔一侧。消火栓安装首先要以栓阀位置和标高定出消火栓支管甩口位置,经核定消火栓栓口(注意不是栓阀中心)距地面高度偏差保证在20mm17 左右,然后稳固消火栓。找正稳固后再把栓阀安装好,栓口方向一致。安装弯头及三通等处时,有水平推力左右时,设置支墩后背防止管脱开。使用的润滑剂需对水质、管件及人无副作用。管件采用等离子切割,切管最小长度原则上要大于1m,插口端要加工成一定锥度的坡角。6.5、管道附属设施6.5.1、设计选用型号及参数阀门井、排气井、

23、排泥井、消火栓等根据设计提供的规格和标准图集选择相应检查井形式进行施工。消火栓采用 SSF100/65-1.0 型室外地上式消火栓,设置在路两侧;蝶阀井采用地面操作矩形立式蝶阀井,阀门选用 Z45X-10Q型闸阀,阀门井采用复合材料D800重型井盖,盖座采用球墨铸铁,井盖产品质量符合检查井盖(GB/T23858-2009);沿途在管道局部高点设置有排气阀井采用钢筋砼矩形排气阀井;沿途在管道最低点处设置有排泥阀井,采用砖砌排泥阀井,其中排泥湿井d300 溢流管采用承插口二级钢筋混凝土管,橡胶圈柔性接口,150砂石基础。施工时承插管插口方向与水流方向一致;沿途每个一定距离向两侧设有预留用户支管,支

24、管预留位置为道路红线外两米并设有闸阀井,闸阀井采用地面操作砖砌圆形立式闸阀井。所有砖砌体采用烧结、非粘土砖砌筑,按不低于 M7.5 水泥砂浆和 MU15 砖标准的要求。给水检查井盖应有明显的“给水”字样。6.5.2、施工要点井基槽开挖完成并经监理验收合格后,首先进行检查井C15混凝18 土垫层和 C30钢筋混凝土底板浇筑。施工前由测量人员用全站仪定出井位中点,并在中心桩上测出高程,垫层顶面高程要严格控制使其符合设计要求。混凝土采用商品混凝土,人工辅助溜槽入仓、平仓,平板式振动器振捣密实,人工收浆。在底板混凝土强度达到设计标号后,对其表面人工打毛并清扫干净并洒水湿润后进行钢筋混凝土检查井施工。检

25、查井模板安装井壁(井筒)模板安装支搭,内模板采用组合式定型钢模板,特殊地段需用配置外模板采用竹胶合板,局部配木模支搭。支搭时,严格控制结构外缘尺寸,以井中心返数,格方,并用水准仪监测调整模板顶面高程。模板必须尺寸准确,板面平整;具有足够的强度、刚度、承载力和稳定性,能可靠地承受新浇筑的混凝土的自重和侧压力,以及在施工中所产生的荷载;构造简单,拆装简单,并便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求。检查井钢筋绑扎检查井钢筋骨绑扎前,由测量人员将检查井控制线投放在底板混凝土上,并在底板上弹线、布筋。对于有油渍、铁锈、泥土等的钢筋,清除干净后使用;钢筋交叉点应用20-22#金属丝扎牢,中间部分可

26、隔一绑一,四周三根筋及板筋相接处钢筋要逐根绑牢,接头绑扎应在中心和两端三处扎牢。绑扎井壁水平钢筋要做到绑扎牢固,间距均匀,管道与井壁交接19 处附加钢筋要正确设置。控制保护层所用垫块要提前加工,保证使用时强度符合要求,布设垫块纵横向间距不大于1 米。井壁踏步要正确预留固定牢固。检查井砼浇筑浇筑井壁(井筒)混凝土工作需在模板、钢筋和预埋件验收合格后并清理吹仓完毕后开始进行。浇筑混凝土时应设专门看筋、看模人员,并经常观察模板、钢筋、预埋孔洞、预埋管和插筋有无移动、变形或堵塞情况,发现问题及时处理。混凝土浇筑应连续进行,如必须间歇,其间歇时间应尽量缩短,浇筑墙体时应分层浇筑,并应在前层混凝土初凝之前

27、,将次层混凝土浇筑完毕。井壁(井筒)结构模拆除后,应及时对混凝土进行养护,经常浇水保证混凝土表面湿润,养护时间不少于14 天。为避免混凝土表面裂缝,混凝土在终凝前,对表面应进行23 遍搓压处理,然后用塑料布覆盖。检查井井盖提前在预制厂或现场空白地支模、绑扎钢筋采用商混浇筑,井盖配筋及尺寸严格按照07MS101-2页 66 施工。检查井井筒采用预制厂预制,统一采购施工。6.6、管身初次填土6.6.1、回填的部位给水管道水压试验前,应进行管身初次填土,除接口外,管身初20 次填土高度从管底至管顶以上500mm。水压试验合格后,及时回填沟槽的其余部分。6.6.2、回填的方法和技术要求(1)、回填土不

28、得采用渣土、冻土、淤泥;回填应分层进行并压实,每层回填土厚度不得大于200mm。(2)、填土前检查管底两侧三角处是否密实,不密实的要补填密实。(3)、胸腔两侧填土必须同时进行,两侧回填高度不要相差一层(200300mm)以上。胸腔填土是防止管道竖向变形的关键工序。胸腔填土至管顶以上时,要检查管道的变形情况,无问题时继续回填,否则采取措施处理好后再回填。(4)、回填土的夯实采用人工夯实和机械压实(轻型压实机具)相结合的方式。夯实时,管道两侧同时进行,不得是管道位移和损伤。回填时应控制回填土的最佳含水量,以达到设计和规范压实度的要求。(5)、回填土的压实遍数,按回填土的要求压实度、采用的工具、回填

29、土的虚铺厚度和最佳含水量经现场试验确定。(6)、分段回填压实时,相邻段的接茬应呈阶梯形,且不得漏压。回填压实度标准:管道基础面管顶以上0.5 米,管道两侧90%,管道正上方 0.5 米范围内 85%。6.7、管道水压试验6.7.1、试验压力21 管道设计工作压力0.5Mpa,试验压力为 1.0Mpa。本工程采用水压试验进行管道强度试验、严密性试验观测。6.7.2、试验长度球墨铸铁给水管道水压试验的管段长度不宜大于1000m,本工程计划分段进行管道水压试验,每段长度控制在1000 米以内。6.7.3、试验准备(1)、人员分工进行水压试验应统一指挥,明确分工,对后背、支墩、接口、排气阀等都应规定专

30、人负责检查,并明确规定发现问题时的联络信号。(2)、附属设备的安装要求开槽施工管道试验前,附属设备安装应符合下列规定:a、非隐蔽管道的固定设施已按设计要求安装合格;b、管道附属设备已按要求紧固、锚固合格;c、管件的支墩、锚固设施混凝土强度已达到设计强度;d、未设置支墩、锚固设施的管件,应采取加固措施并检查合格。(3)、堵头设置试验管段不得用闸阀做堵板,不得含有消火栓、等附件;水压试验前应清除管道内的杂物。水压试验时,管道两端设堵板封口,堵板应有足够的强度,保证试验过程中堵板本身不变形。后背采用方木或者型钢等材料支撑,为了消除支撑材料和土壁产生的压缩变形对接口严密性的影响,堵板件与管端的连接采用

31、柔性橡胶圈连接。后背必须紧贴后座墙,如有空隙22 用砂子填实。当后备的土壤松软时,可采取加大后背受力面积,浇筑混凝土墙、换土夯实的方法进行加固。试压管段除接口外均填土至管顶以上 50cm并分层压实。做好闸门、三通、伸缩节等管件加固。6.7.4、管道灌水灌水时,由低点进水,高点排气。本工程给水管道内有水泥砂浆衬里,管道水压试验前,灌满水后对管道进行浸泡24h 以上,浸泡的水压不超过管道的工作压力。6.7.5、预试验阶段将管道内水压缓缓地升至试验压力并稳压30min,期间如有压力下降可注水补压,但不得高于试验压力;检查管道接口、配件等处有无漏水、损坏现象;如有漏水、损坏现象时应及时停止试压,查明原

32、因并采取相应措施后重新试压。6.7.6、主试验阶段停止注水补压,稳定 15min:当 15min 后压力下降不超过0.03Mpa时,将试验压力降至工作压力并保持恒压30min,进行外观检查若无漏水现象,则水压试验合格。6.7.7、注意事项(1)、管道升压时,管道的气体应排出。(2)、升压过程中,发现弹簧压力计表针摆动、不稳且升压较慢时,应重新排气后再升压。(3)、水压试验时,压力应分级升压,每升一级应检查后背、支墩、管身及接口,无异常现象时再继续升压。23(4)、水压试验过程中,后背顶撑、管道两端严禁站人。(5)、水压试验时,严禁修补缺陷;遇有缺陷时,应做出标记,卸压后修补。6.8、管道二次回

33、填6.8.1、回填部位管道二次回填是指管顶以上0.5 米处至地面段的回填及管道接头处(初次回填未回填的部位)的回填。6.8.2、回填方法和技术要求(1)、管顶以上 0.5 米处至地面段的回填采用原土分层回填,每层填高度不应大于300mm,以 300mm 进行控制。压实机具采用重型压实机具(压路机),压实度不小于 90%;回填高度进入路基结构层时,压实度按上部结构的要求控制。(2)、管道接头处(初次回填未回填的部位)的回填参照初次回填的方法和要求进行回填。6.9、管道冲洗与消毒6.9.1、管道冲洗与消毒管道冲洗与消毒应符合下列要求:(1)、给水管道严禁取用污染水源进行水压试验、冲洗,施工管段处于

34、污染水水域较近时,必须严格控制污染水进入管道,如不慎污染管道;应由水质检测部门对管道污染水进行化验,并按其要求在管道并网运行前进行冲洗与消毒。(2)、应在建设单位、管理单位的配合下进行冲洗与消毒工作。24(3)、冲洗时应避开用水高峰,冲洗流速不小于1.0m/s,连续冲洗。6.9.2、工作准备条件管道冲洗与消毒应做好以下准备工作:(1)、用于冲洗管道的清洁水源已经确定;(2)、消毒方法和用品已经确定,并准备就绪;(3)、排水管道已安装完毕,并保证畅通、安全;(4)、冲洗管段末端已设置方便、安全的取样口;(5)、照明和维护等措施已经落实。七、质量保证措施7.1、组织措施建立健全质量管理制度和质量管

35、理责任制,成立以项目经理为组长、项目副经理为副组长、各部室负责人及各施工队长为成员的质量管理领导小组,负责全路段的质量管理工作;成立以工程部为基层质量控制小组,负责全路段的施工质量控制工作;通过全员质量教育和培训,确保“创造精品”思想的贯彻实施7.2、管理措施根据项目质量管理目标,制定项目质量计划,严格执行项目质量管理制度。加大施工人员培训投入,对从事现场施工的技术管理人员、质检人员定期由项目副经理进行教育培训,培训合格后方能上岗。神农大道给水工程施工质量严格按照业主、设计指定和认可的施工技术规范、标准及其它与本工程有关的要求进行控制。25 认真执行施工过程中的各项检查制度,进场材料检验制,施

36、工班组落实自检、复检、终检的“三检制”,质检人员随班检查,保证每道工序在施工过程中达到合格,为整个工程质量达到优良打下坚实的基础。7.3、质量控制要点7.3.1、测量工作由主管测量工程师负责,对各控制点坐标、水准点、标高等测量数据进行认真核验,做到测量准确无误。7.3.2、施工管理人员、技术人员应结合本工程的特点及质量要求,认真进行详细的技术交底。在施工过程中,严格按照施工规范进行施工,并按质量标准进行检查。7.3.3、加强施工工艺管理,科学地安排施工,保证生产过程的合理性及相对稳定性。7.3.4、用于给水工程的砂浆及混凝土要严格按照配合比报告进行配料,砂、石要严格按照重量比进行配制。在施工过

37、程中,试验人员随时取样,进行强度检验并发出报告。施工现场必须悬挂配合比牌子。7.3.5、管道沟槽开挖时,严禁扰动槽底土壤,不得受水浸泡。7.3.6、砖砌阀门井及蝶阀井抹面应做到砂浆饱满,砖砌体与管皮接触处、安爬梯根部砂浆均应饱满、密实。对于管材、管带、井墙等小量渗水,采用防水剂配制水泥浆或水泥砂浆涂刷或沟抹于渗水部位即可。7.3.7、管线留口端要用盲板封住,防止泥土、杂物进入管内,26 也可用砌砖进行封堵。7.3.8、认真熟悉并掌握设计要点和施工图纸,施工中应加强与各专业工种的协调与配合,及时解决施工中的问题。八、安全保证措施8.1、组织措施建立安全保证体系,成立以项目经理为组长,项目副经理为

38、副组长,各部室负责人及各施工队队长为成员的安全领导小组,负责全路段的安全工作。8.2、管理措施加强安全生产的思想和知识教育,使“安全第一、预防为主”的思想深入人心,使安全防护知识落实到人,提高安全生产意识。积极开展“安全生产竞赛”、“安全知识竞赛”、“安全生产周”和“百日安全无事故”等安全活动。与当地政府、派出所及交通管理部门搞好关系,教育职工严格遵守当地政府的规章及民俗,搞好社会治安。8.3、安全管理要点8.3.1、电工必须持证上岗,配电系统及电动机具按规定采用接零或接地保护。8.3.2、机械操作人员必须持证上岗。机械设备的维修、保养要及时,使设备处于良好的状态。8.3.3、蛙式打夯机操作人

39、员必须穿戴好绝缘用品,操作必须有两人,一人扶夯,一人提电线。蛙式打夯机必须按照电气规定,在电27 源首端设漏电保护器,并对蛙夯外壳做好保护接地。蛙夯的电气开关与入接线处的连接要随时检查,避免入接线处因振动、磨损等原因导致松动或绝缘失效。8.3.4、台以上蛙夯同时作业时,左右间距不小于5m,前后不小于 10m,相互间的胶皮电缆不得交叉缠绕。蛙夯搬运时,必须切断电源,不准带电搬运。8.3.5、吊装下管时,必须有专人指挥,严禁任何人在已吊起的构件下停留或穿行。对已吊起的管道不准长时间停在空中。禁止酒后操作吊车。8.3.6、在高压线或裸线附近吊装作业时,应根据具体情况停电或采取其他可靠防护措施后,方准

40、进行吊装作业。8.3.7、现况管线拆除、改移必须有专人进行指挥,严禁非施工人员进入现场。8.3.8、在沟槽外围搭设不低于1.2m 的护栏,在进场施工便道上要设警示牌和警示灯。8.3.9、沟槽外侧临时堆土时,堆土距沟槽开口线的距离不得小于 1.0m,堆土高度不得大于1.5m。堆土不得覆盖消火栓、测量点位等标志。8.3.10、基槽开挖必须自上而下、分层开挖,严禁掏挖,并按规定放坡。8.3.11、所有施工机具、材料均进行统一管理,按指定地点合理堆放,不准乱放。28 8.3.12、各类车辆司机必须严格按操作规程进行操作,各自订出安全生产责任制,不得酒后或穿拖鞋上机作业或带病作业。8.3.13、做好施工

41、现场的安全防火工作,配备足够的消防器材。为防止火灾,易燃物品按规定堆放整齐。8.3.14、做好饮食卫生,防止食物中毒,确保职工健康。九、文明施工与环境保护措施9.1、组织措施建立文明施工与环境保护领导小组,对全体员工进行广泛深入的动员,使每个员工明白文明施工与环境保护的重要性和自己在文明施工与环境保护中的责任义务,使文明施工与环境保护的标准人人皆知。9.2、管理措施健全文明施工与环境保护管理的各项管理制度。包括制定会议制度和各项专业管理制度,严格落实个人岗位责任制、经济责任制,实行检查制度、奖惩制度等。健全文明施工与环境保护各项技术、管理资料。9.3、文明施工与环境保护管理要点9.3.1、做好

42、文明施工和环境保护文化的教育和宣传,让文明施工和环境保护的企业文化理念深入施工现场的每一环节。9.3.2、在施工现场与周边道路及村民居住区设置围挡隔离,夜间采取隔音、降音等措施,以减少噪声扰民。9.3.3、场区内材料、工具应堆放整齐、美观,砂石料混堆要界29 限分清,其它设备材料按现场的布置进行存放,适当标识,场内停放机械整齐。9.3.4、生活区卫生由专人负责清扫和现场整理,保证生活区干净整洁。9.3.5、施工及生活中的废物、垃圾应集中堆放,并及时运至当地环保部门同意的地点弃置,无法清运的要及时加以掩盖,以防止扩散造成的环境污染。9.3.6、施工现场要做到“工完料净场地清”,保持干净整洁的施工环境。每次混凝土工程施工完毕后,派专人将散落的砂、石、水泥、砂浆清扫干净;砌砖、抹灰施工过程中,应将落地灰用尽,碎砖、砂浆清理完成后,运出施工现场并弃于监理工程师指定的场所。9.3.7、在旧路破除期间,配备专用洒水车,及时洒水降尘。9.3.8、在施工过程中,随时对场区和周边道路进行洒水降尘,降低粉尘污染。9.3.9、施工用的水泥、细颗粒散体等材料应尽可能在库内存放或用篷布覆盖,运输时要采取防遗洒措施。9.3.10、土方运输车辆采取遮盖等措施,出场时清洗轮胎,防止污染周围环境。9.3.11、对于施工机械的油料应集中贮放,废油不得随意乱倒,以免污染环境。
