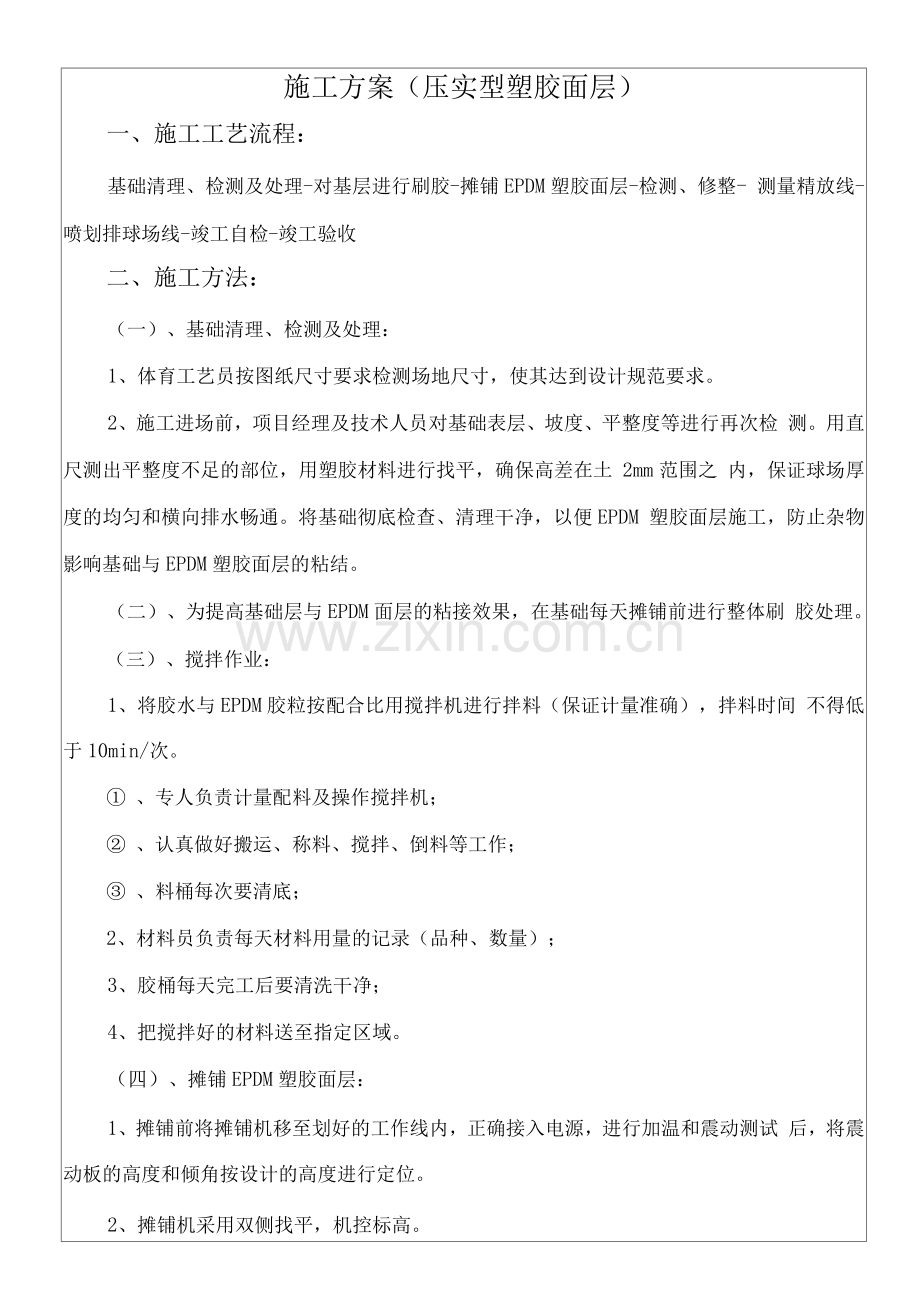

施工方案（压实型塑胶面层）
一、施工工艺流程：
基础清理、检测及处理-对基层进行刷胶-摊铺EPDM塑胶面层-检测、修整- 测量精放线-喷划排球场线-竣工自检-竣工验收
二、施工方法：
（一）、基础清理、检测及处理：
1、体育工艺员按图纸尺寸要求检测场地尺寸，使其达到设计规范要求。
2、施工进场前，项目经理及技术人员对基础表层、坡度、平整度等进行再次检 测。用直尺测出平整度不足的部位，用塑胶材料进行找平，确保高差在土 2mm范围之 内，保证球场厚度的均匀和横向排水畅通。将基础彻底检查、清理干净，以便EPDM 塑胶面层施工，防止杂物影响基础与EPDM塑胶面层的粘结。
（二）、为提高基础层与EPDM面层的粘接效果，在基础每天摊铺前进行整体刷 胶处理。
（三）、搅拌作业：
1、将胶水与EPDM胶粒按配合比用搅拌机进行拌料（保证计量准确），拌料时间 不得低于10min/次。
① 、专人负责计量配料及操作搅拌机；
② 、认真做好搬运、称料、搅拌、倒料等工作；
③ 、料桶每次要清底；
2、材料员负责每天材料用量的记录（品种、数量）；
3、胶桶每天完工后要清洗干净；
4、把搅拌好的材料送至指定区域。
（四）、摊铺EPDM塑胶面层：
1、摊铺前将摊铺机移至划好的工作线内，正确接入电源，进行加温和震动测试 后，将震动板的高度和倾角按设计的高度进行定位。
2、摊铺机采用双侧找平，机控标高。

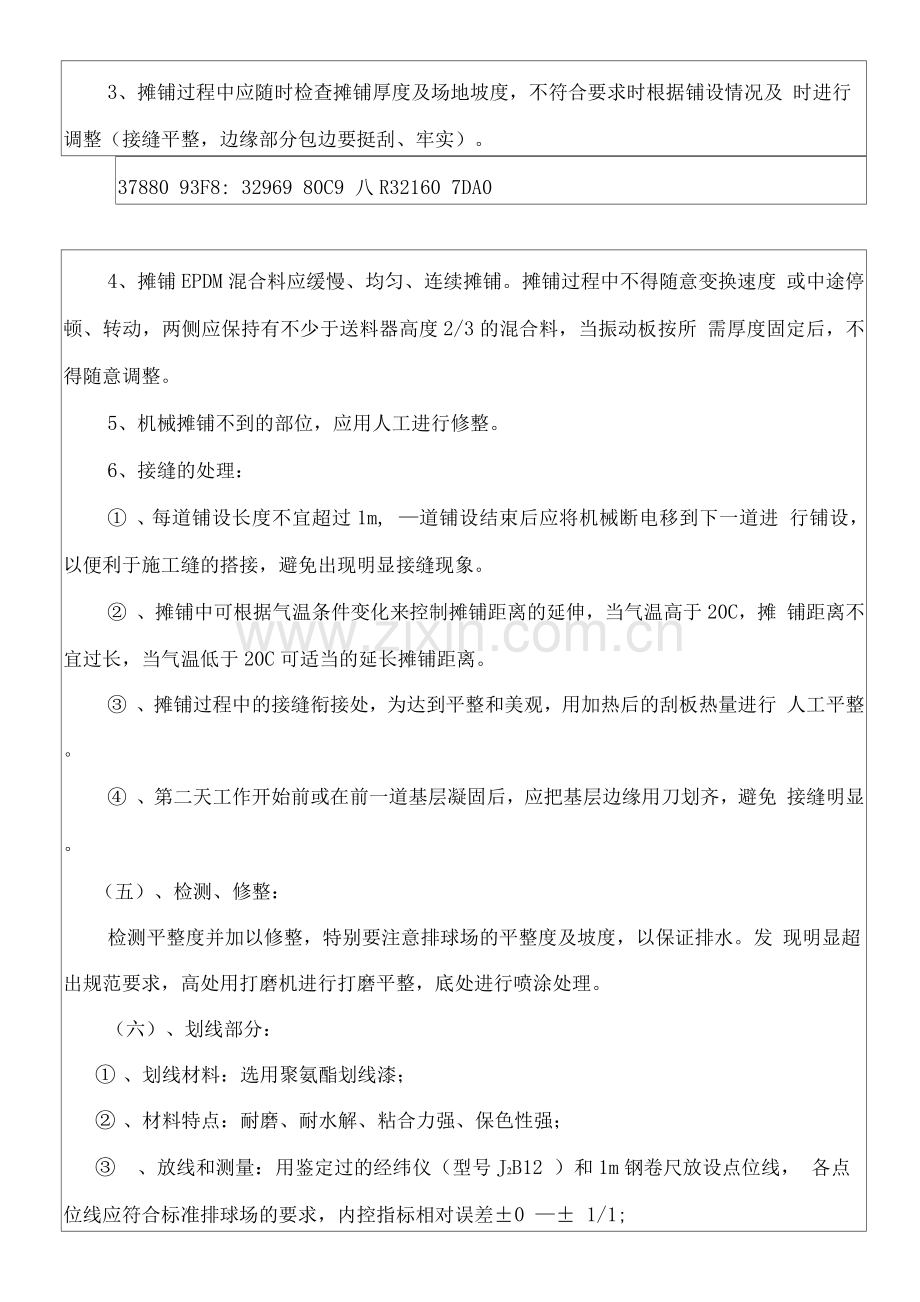

3、摊铺过程中应随时检查摊铺厚度及场地坡度，不符合要求时根据铺设情况及 时进行调整（接缝平整，边缘部分包边要挺刮、牢实）。
37880 93F8: 32969 80C9 八R32160 7DA0
4、摊铺EPDM混合料应缓慢、均匀、连续摊铺。摊铺过程中不得随意变换速度 或中途停顿、转动，两侧应保持有不少于送料器高度2/3的混合料，当振动板按所 需厚度固定后，不得随意调整。
5、机械摊铺不到的部位，应用人工进行修整。
6、接缝的处理：
① 、每道铺设长度不宜超过1m, —道铺设结束后应将机械断电移到下一道进 行铺设，以便利于施工缝的搭接，避免出现明显接缝现象。
② 、摊铺中可根据气温条件变化来控制摊铺距离的延伸，当气温高于20C，摊 铺距离不宜过长，当气温低于20C可适当的延长摊铺距离。
③ 、摊铺过程中的接缝衔接处，为达到平整和美观，用加热后的刮板热量进行 人工平整。
④ 、第二天工作开始前或在前一道基层凝固后，应把基层边缘用刀划齐，避免 接缝明显。
（五）、检测、修整：
检测平整度并加以修整，特别要注意排球场的平整度及坡度，以保证排水。发 现明显超出规范要求，高处用打磨机进行打磨平整，底处进行喷涂处理。
（六）、划线部分：
① 、划线材料：选用聚氨酯划线漆；
② 、材料特点：耐磨、耐水解、粘合力强、保色性强；
③ 、放线和测量：用鉴定过的经纬仪（型号J2B12 ）和1m钢卷尺放设点位线， 各点位线应符合标准排球场的要求，内控指标相对误差±0 —± 1/1;
④ 、标志线的测划：按照《22年排球竞赛规则》进行放线测量，由建设方体育 部门确认后，喷划出排球场线（点、位、线），划线要求清晰、准确。
标志线的喷划注意事项：
① 、按划线数据测量，确定各种标志线的位置，反复测量，校核确认无误已达要 求的精确度，方可用大头针在EPDM面层上做划线记号，用墨线弹出底线；
② 、放线后须经体育工艺员复核，角度部分用放射线长度进行校核，直线部分用 鉴定过的钢尺（包括尺长校正、温度校正）进行复核，确认符合标准后，方可进行 喷线；
③ 、喷线时，要反复检查喷线的宽度是否符合田联的规定，如不符合必须及时调 整；
） 27695 6C2F 氯 27780 6C84 $Kr@y
④ 、喷线操作人员应掌握好喷枪离塑胶面距离和角度，以便线条美观、色泽均 匀。
施工方案（复合型光面塑胶面层）
一、施工工艺：
基础清理、检测及修整-对基层进行刷胶-底层摊铺-检测、修整底层-面层 摊铺-测量精放线-喷划篮球场线-竣工自检-竣工验收
二、施工方法：
（一）、基础清理、检测及修整：
1、体育工艺员按图纸尺寸要求复测基准桩，检测场地尺寸，使其达到设计规范 要求。
2、施工进场前，项目经理及技术人员对基础表层、坡度、平整度等进行再次检 测。用3m直尺测出平整度不足的部位，高处进行打磨，低处用塑胶材料进行填平， 确保高差在土 3mm范围之内，保证塑胶厚度的均匀和横向排水畅通。将基础彻底检查、 清理干净，以便塑胶面层施工，防止杂物影响基础与塑胶层的粘结。
（二）、为提高基础层与塑胶层的粘接效果，在基础每天摊铺前进行整体刷胶处 理。
（三）、搅拌作业：
1、将胶水与黑胶粒按配合比用搅拌机进行拌料（保证计量准确），拌料时间不 得低于10min/次。
① 、专人负责计量配料及操作搅拌机；
② 、认真做好搬运、称料、搅拌、倒料等工作；
③ 、料桶每次要清底；
2、材料员负责每天材料用量的记录（品种、数量）；
3、胶桶每天完工后要清洗干净；
4、把搅拌好的底材送至指定区域。
（四）、底层摊铺：
g 40559 9E6F 335 82DC 苜 621891 5583 喃
1、摊铺前将摊铺机移至划好的工作线内，正确接入电源，进行加温和震动测试 后，将震动板的高度和倾角按设计的高度进行定位。
2、摊铺机采用双侧找平，机控标高。
3、摊铺过程中应随时检查摊铺厚度及场地坡度，不符合要求时根据铺设情况及 时进行调整（接缝平整，边缘部分包边要挺刮、牢实）。
4、摊铺胶粒混合料应缓慢、均匀、连续摊铺。摊铺过程中不得随意变换速度或 中途停顿、转动，两侧应保持有不少于送料器高度2/3的混合料，当振动板按所需 厚度固定后，不得随意调整。
5、机械摊铺不到的部位，应用人工进行修整。
6、接缝的处理：
① 、每道铺设长度不宜超过1m，—道铺设结束后应将机械断电移到下一道进 行铺设，以便利于施工缝的搭接，避免出现明显接缝现象。
② 、摊铺中可根据气温条件变化来控制摊铺距离的延伸，当气温高于20C，摊 铺距离不宜过长，当气温低于20C可适当的延长摊铺距离。
③ 、摊铺过程中的接缝衔接处，为达到平整和美观，用加热后的刮板热量进行 人工平整。
④ 、第二天工作开始前或在前一道基层凝固后，应把基层边缘用刀划齐，避免 接缝明显，并把底层摊铺中跑道上的接缝处做为道宽的划线处。
（五）、检测、修整底层：
检测平整度并加以修整，特别要注意篮球场的平整度及坡度，以保证排水。发 现明显超出规范要求，高处用打磨机进行打磨平整，底处进行喷涂处理。
（六）面层铺设：
① 、第一层（底层）铺装：
塑胶施工尺寸按照标准篮球场的要求固定模条，并用纯PU （聚氨酯）摊铺塑胶 底层（封底），成胶后为保证场地不积水，进行放水试验，检测其平整度，如有积水 处用PU材料进行找平、补平。
② 、第二层（面层）铺装：
用纯PU （聚氨酯）材料铺设塑胶面层，并同时进行消泡处理，确保平整度及厚 度，面层总厚度《3mm。
篮球场的赛区采用绿色塑胶加以区别，因此铺设面层时，应将赛区用模条固定， 摊铺绿色塑胶面层，篮球场中圈、罚球场及辅助赛区为红色。
=U 30374 76A6A33584 833024932 616428057 6D99
③ 、施工缝留在篮球场划线位置。
四、划线工作：
1、按规定尺寸放出篮球场底线并反复核对无误后，贴牛皮胶带，需压实、压紧、 压直，然后喷刷白色聚氨酯漆（喷刷前须由建设单位对所划底线进行确认）；划线尺 寸准确、线条清晰；
2、划线工作完成后，项目经理负责全方位检查工程质量，确认无误后，报建设
单位进行场地验收。
五、质量标准:
1、篮球场质量达到优良。
2、篮球场划线按《22篮球竞赛规则》，确认无误后，报建设方进行场地验收。
