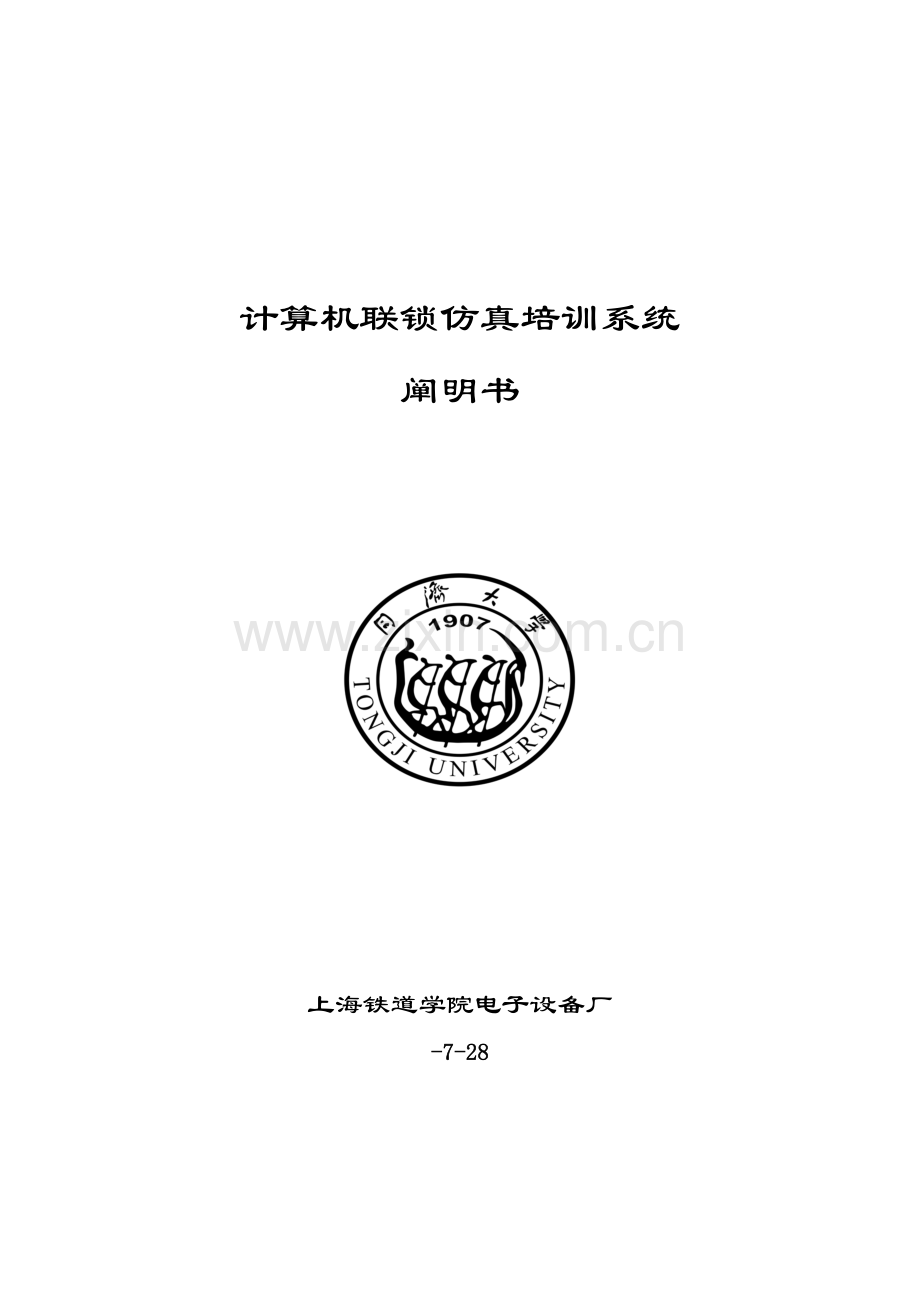

计算机联锁仿真培训系统
阐明书

上海铁道学院电子设备厂
-7-28
第一章 系统概述

一、硬件构造
该系统运用成熟网络技术，可以很以便地进行系统扩容，最多可以配备256台计算机或计算机外围设备。较好地解决了规模培训问题。其构造如下图所示：

D-LINK

系统最基本硬件配备为：
1． 单站场仿真培信系统：教练机、学员机各一台。
2． 双站场仿真培训系统：教练机、学员机A站一台、学员机B站一台。
在以上配备中还涉及网络集线器、网线等某些基本组网配件。

二、软件构造
从系统功能来分，系统软件可分为：教练机模块、学员机模块、通信模块、联锁信息数据库管理模块和语音告警模块等几大类。
其中，教练机和学员机是本系统最为基本两大核心程序。系统软件构造如下图所示（箭头方向为信息流向）。
系统中，一台教练机可带多台学员机，但在同一时刻只能有一台学员机与教练机之间进行数据信息传送。信息通讯采用TCP/IP合同。
联锁信息数据库

教练机模块
学员机模块

三、系统功能
1． 教练机
教练机，也称站场模仿机。它起着模仿站场设备状态作用，具备如下功能：
模仿站场信号设备状态；接受并显示学员机发出执行命令；向学员机发送某信号设备状态信息，其重要功能有设立信号故障、道岔故障、区段故障和模仿列车运营等。
2． 学员机
学员机，也称联锁机操作台。它起着仿真模仿现场计算机联锁系统（操作台）作用。具备如下功能：
接受教练机发送来信号设备状态信息（轨道电路状态、道岔状态和信号机状态等），实现信号设备联锁逻辑解决功能，完毕进路确选、锁闭、发出开放信号和动作道岔控制命令。其重要功能有总人解、总取消、道岔定位、道岔反位、单锁﹑单解﹑封闭﹑清封闭﹑区段解、引导等。

四、普通操作阐明
系统屏幕（站场）上有许多各式各样按钮。当鼠标移动到有按钮位置时，鼠标形状由箭头变为小手，此时单击鼠标左或右键才会有不同命令。学员机除TR9型外，所有操作都是按鼠标左键；教练机办理进路、点击菜单选项等按鼠标左键，对信号机、道岔、区段设立故障等时按鼠标右键弹出菜单。

五、语音提示
当系统模仿设备故障浮现或有列车接进时，学员机会有语音提示。如：
挤岔：提示语音【道岔挤岔报警】。
灯丝断丝：提示语音【断丝报警】。
发车方点压闭塞按钮：提示语音【祈求闭塞】。
接车方点压闭塞按钮：提示语音【批准闭塞】。
列车压入一、二、三接近：提示语音【上行接近 】或【下行接近 】。

六、系统启动、退出及注意点
1. 系统启动：
打开计算机电源，启动计算机进入Windows操作系统后，点击计算机联锁仿真培训系统快捷键；或者点击Windows系统【开始】菜单，然后选取【程序】菜单，找到并选取计算机联锁仿真培训系统选项即可；移动教学设备可以点击电脑右下“计算机联锁仿真培训系统”托盘选取进入教练机和学员机。
2. 系统退出
本系统在应用中，随时都可以通过按Ctrl+Alt+X组合按钮，即可退出系统。教练机也可在屏幕左上方选取“系统”菜单内退出功能，学员机可以按键盘“Esc”键，浮现系统窗口。
3. 注意事项
在启动教练机后，请注意系统显示界面上提示，如果系统提示【学员机1（或2）——断线】，阐明系统功能模块间不能通讯，系统不能正常工作，需要检查系统硬件网络连接状态，如：网线与否连接、网卡与否工作、网络软件设立与否对的及IP地址设立与否对的等等。
第二章 教练机操作阐明

教练机。它可模仿站场设备状态，如：模仿站场某信号机、某道岔或某区段设备故障等，并可把这些状态信息发送至学员机。同步在学员机相应设备上显示其状态信息，来作为学员模仿站场故障解决，以达到提高学员解决故障问题能力。
一、教练机信号、道岔、区段操作
教练机屏幕显示与学员机相似站场平面图，道岔、信号、区段操作和故障设立在相应设备下拉菜单里，如下图：

道岔菜单
区段菜单
信号菜单

1. 信号
鼠标左键点击信号机，表达办理调车进路，鼠标点击信号机旁绿色按钮表达办理列车进路，这一点和学员机不相似，是为了留出鼠标右键弹出下拉菜单。
鼠标右键点击信号机，弹出下拉菜单，在菜单里有除了办理进路外所有信号操作。涉及正常总取消、总人解、封闭、清封闭等选项，和非正常灯丝断丝等选项，在开放信号下拉菜单里尚有模仿列车运营选项，进站信号机有开放引导信号选项。
2. 道岔
鼠标右键点击道岔，弹出下拉菜单，在菜单里有所有道岔操作。涉及正常总定、总反、单锁、单解、封闭、清封闭、故障解锁等选项，和非正常道岔挤岔、道岔无表达、道岔区段占用、道岔区段故障等选项。
3. 区段
鼠标右键点击区段，弹出下拉菜单，在菜单里有所有区段操作。涉及非正常区段占用、区段故障等选项。
4. 信号、道岔、区段菜单阐明
信号、道岔、区段菜单除了具设立、操作功能外，尚有显示功能。对立操作选项中不能进行操作选项是灰色，不能操作，如：道岔总定和道岔总反就是一对对立操作，道岔处在定位时只能进行道岔总反操作，道岔总定选项是不可选状态，封闭/清封闭等也是如此；非正常设立，如灯丝断丝、道岔挤岔、区段占用等选项都表达着相应设备该项状态，信号机处在灯丝断丝状态时，其选项前会浮现一种“√”，否则不会浮现。道岔区段和无岔区段均有占用和故障选项，她们体现形式都是红光带，但她们类型不同，占用取消后有曾占用信息，可作模仿列车运营，故障取消后无曾占用信息，不可做模仿列车运营，但在自动模仿列车运营时，占用信息在列车开过后会自动取消，而故障不会自动取消，可模仿故障时列车运营。
二、教练机功能菜单含义
在屏幕上方有功能菜单下拉菜单，如下图：

1. 系统
在这里有退出系统选项，可退出本模仿系统，等同于按下键盘“CTRL”+“ALT”+“X”操作。
2. 学员机连接状态
这里各选项都是不能操作，只表达学员机连接状态。
3. 显示状态设立
由于教练机所拥有屏幕局限性以显示所有站场图，在这里可切换显示各个屏幕。这里信名、岔名、接通光带、清按钮功能都和学员机相似。
4. 引导总锁
在这里可进行各个咽喉引导总锁操作。
5. 闭塞设立
在这里可对各个区间进行设立，涉及学员机拥有闭塞、该方、辅助等功能，和闭塞机故障、双接故障等学员机没有功能。
6. 模仿运营设立
这里可设立自动模仿运营列车状态，涉及列车长度和列车速度。
7. 其她
这里有涉及停电/上电解和进路按纽修改等选项，上电解和学员机相似；停电是模仿现场停电状态，停电设立后全场锁闭，半自动闭塞区间故障；进路按纽修改是用来修改不对的进路按纽信息，重要是有变更进路和长调车进路，她们变更按钮也许与现场不相似，可在这里进行修改，如下图（图4-1）。

图4-1
前面数字“1”表达当前选取进路编码号，可输入想查看进路编码号码，然后点击“查看本条”来查看本条进路信息，在教练机上就会显示本条进路相应信息，白色光带表达需要锁闭道岔、区段，蓝色光带表达须带动道岔，青色光带表达须防护道岔，闪光信号表达始端按钮、变更按钮、终端按钮；点击“上一条”或“下一条”可查看本条信息上一条或下一条进路信息；点击“退出”就返回到原界面，须重新启动教练机才干使用修改后界面。点击“修改”会浮现下图“（图4-2）”。

图4-2
始端、变更、终端文本框内输入需要修改成按纽名称，“无”表达没有变更按纽，“不可用”表达由于未设立对的变更按纽，该进路不能排列，可修变化更按纽后使该进路排列，“延续”表达该进路需要延续按纽。在修改完毕后点“确认”，会提示输入密码确认，密码为“8888”，取消修改请点“取消”按纽。
如果要修改进路详细信息，请使用专门修改工具
三、学员机与教练机联机
教练机可同步与多台学员机连接。学员机与教练机之间通讯是双向。学员机和教练机关系是：教练机为主，学员机为副，当学员机未连接上教练机时，只能在学员机上进行最基本操作，涉及总定、总反、单锁、单解，进路办理和取消等，只有当学员机连接上教练机时才干进行所有操作。
当网络正常，网络设立对的时，启动教练机和学员机后，系统会自动连接，当学员机连接上教练机时，教练机上方会显示“学员机N——在线”，否则显示“学员机N——断线”，其中N表达数字1、2、……。学员机连接上教练机后，教练机会传送信息到学员机，使之初始化，在学员机初始化期间不能对学员机进行操作，当时始化完毕后方可进行操作。
1、 通过教练机，可向学员机发送进路模仿信息、占用信息、模仿故障信息等，在学员机上浮现相应显示，并发出相应语音提示。如：【道岔挤岔报警】、【断丝报警】等。学员可以在学员机上学习正常和非正常时解决办法。
2、 学员在学员机上操作，如：办理进路等。教练机上将会得到相应显示。

附录 交大EI32-JD型操作阐明

学员机。是仿真培训系统中最为重要一种某些，是由学员直接操作设备。其界面显示与现场使用计算机联锁系统操作界面基本相似，并且操作办法也基本一致。
学员机，可以依照站场平面图大小分为多屏和单屏显示两种。多屏显示是把站场平面图按咽喉分为各种某些。每个显示屏显示站场平面图一某些。单屏显示是把站场平面图所有显示在一种显示屏上。
学员机作为本培训系统重要某些，在设计时，从功能上充分考虑要仿真现场使用计算机联锁设备，使学员在一种逼真环境中学习，从而可以达到最佳学习效果。

一、屏幕下方按钮功能：
屏幕下方第一行为菜单框或称菜单按钮，多为非自复式。以鼠标点击某
一菜单框时，框中浮现“√”符号，表达曾被点击过，同步屏幕上显示相应信息。再次点击该框时，表达按钮复原，框中符号“√”及相应信息随之消失。
(一)中文提示——显示或隐藏在站场图中中文名，例如牵出线，专用线等；
(二)按钮名称——显示或隐藏在站场图中各按钮名称，例如STA、D1A等；
(三)信号名称——显示或隐藏在站场图中各信号复示器名称，例如X、S、D3等；
(四)道岔名称——显示或隐藏在站场图中道岔名称；
(五)区段名称——显示或隐藏在站场图中轨道区段名称；
(六)语音暂停——停止当前正在重复(持续)播放语音信息。该语音停播后不会重播。但不影响新发生语音信息(重复性)播放。非重复性语音信息不受“语音暂停’’框控制；
(七)时钟设定——修改当前系统目时钟；
(八)换屏操作——将当前双屏显示左右屏互相切换；
(九)铅封记录——采用鼠标作为操作器具时，无法在屏幕按钮上加装铅封，而是以“口令”代替“铅封”。例如按压区段故障解锁按钮(区故解)时，屏幕上自动弹出口令输入窗口，在该窗口中输入口令(相称于破了铅封)后，“区故解”操作才干生效。“铅封记录”框是为查看破封次数而设立。当点击该菜单框时，在屏幕上弹出破封记录窗口。从该窗口中可查看对各“加铅封”按钮已操作次数。点击该窗口中上下箭头或滚动筐可使窗口中页面上下移(滚)动。点击窗口中符号“×”，使窗口消失。

二、信息自动提示框某些
屏幕最下一行是信息自动提示框。
(一)操作或联锁浮现异常提示框(在屏幕左下角)，该框中能提供如下信息：
1、操作错误——按钮操作不符合规定或按钮配对有误。
2、操作无效——按钮操作符合规定，但因条件不满足而无法执行，例如办理敌对进路操作。
3、进路选不出——在进路选排过程中，因条件不满足而选不出。
4、进路不能锁闭——进路选排成功后因进路锁闭条件不满足而无法锁闭进路。
5、信号不能开放——开放信号条件不满足。
6、信号不能保持——信号开放后因保持条件不满足而不能保持开放。
7、1灯丝断丝——信号机第l灯丝断丝(1灯丝继电器失磁)。
8、2灯丝断丝——信号机第2灯丝断丝(第2灯泡电路断路)。
9、命令不能执行——在进路或道岔锁闭期间，无法实现操作命令。
10、不能自动解锁——因某种故障使进路不能自动解锁。
(二)故障报警框——当发生灯泡断丝、熔丝断丝、道岔挤岔、发码故障等故障时，框内提供中文报警信息，并且该框底色为红、蓝交替闪烁。
(三)延时信息框——反映人工解锁、接近锁闭后区段故障解锁、延续进路解锁、第一区段故障时引导导致开放信号或股道上道岔解锁延时解锁时间变化状况。框内显示相应信号名、区段名和倒计时信息。例如，“X 3人解：14”表达下行3股道发车进路人工解锁尚需延时14S。
(四)联机信息框——反映上位机、联锁机、电务机以及上位机与联锁机
之间通讯网状态。 ’
1、上位机：相应两台上位机设有两个显示方块，左方块代表A机，右方块代表B机。绿色方块表达该机处在主控状态；黄色方块表达该机处在备机(热备)状态；红色方块表达该机处在脱机或停机状态。当方块上半某些为红色时，表达与该机连接第1通信网失效；下半某些为红色时，表达与该机连接第2通讯网失效。
2、联锁机：显示内容及方式与上位机同样。
3、电务维修机：设一种显示框。绿色表达该机正常运营；红色表达该机停止运营。 ．
(五)系统目时钟框——系统日时钟是指在系统内部表达本地原则时间
时钟，它有别于驱动计算机工作时钟。在系统中(涉及电务机)，凡需
要标明时间设备状态，行车过程以及各种数据，均以系统日时钟时间
为准。系统日时钟时间应与原则时间(以中央电台寺艮时为准)相一致。
系统日时钟时间与原则时间误差超过一分钟时应进行校准。
(六)电源屏供电框——反映电源屏当前供电状态
1、主电源：表达当前是主电源供电：
2、副电源：表达当前是副电源供电：
注：如果主副电源均停电或未采集到电源供电条件该框为空白。
三、按钮配备
(一)列车信号或进路按钮
1、列车信号按钮——在每一架列车信号复示器前方，紧靠复示器处，
设立一种绿色列车信号按钮，也称做列车进路按钮。重要供进路排列、解
除或重复开放信号使用。
2、列车进路终端按钮——当列车进路终端未设有反方向列车信号机时，则需专设一种绿色列车进路终端按钮。
3、列车坡道延续进路终端按钮(简称坡道终端按钮)——当接近车站
线路有不不大于6％。持续长大(列车制动距离内)下坡道时，需要为接车进路
设立延续进路。在延续进路终端处设有列车或调车信号按钮时，它们可作
为延续进路终端按钮使用；无信号按钮(如安全线处)时，应专设一绿色
列车坡道终端按钮，供办理延续进路使用。
4、列车变通进路按钮——当在进路始端和终端之间有两条或两条以上
进路时，规定其中一条为基本进路；其他几条则为变通进路。为了排列
变通进路需要，在变通进路经由线路处设立一种绿色列车变通按钮。
若在列车变通进路上已设有调手信号按钮(单置、并置或差置)，则该按
钮可兼作列车变通进路按钮。
5、列车通过按钮——为了简化操作，排列列车通过进路时，把正线直股
接车进路和正线直股发车进路视为一条进路，只须按压一种通过进路始
端按钮和一种双线发车口处列车终端按钮或单线进站口处信号按钮
即可。为此在每一进站信号复示器前方接近信号按钮处，设一种绿色列
车通过按钮。
6、引导信号按钮——当进站信号(或接车进路信号)机因故障不能开放
或开放后又因故关闭时，可按引导方式接车。为了办理引导进路和开放引
导信号，在每个接车信号复示器前方设一种白色引导信号按钮。
(二)调车信号和进路按钮
1、调车信号按钮(也称调车进路按钮)——在每一架调车信号复示器前方设立一种白色调车信号按钮。它既可作调车进路始端按钮，又兼作调车进路终端按钮或列车进路变通按钮或调车进路变通按钮，由按压按钮顺序而定。
2、调车进路终端按钮——当调车进路终端处，未设立调车信号机(相应也未设调车信号按钮)时，须在该处设立一种白色调车进路终端按钮
3、调车变通进路按钮——当调车进路始端和终端两点间有两条或两条以上调车进路时，规定其中只有一条为调车基本进路，其他皆为调车变王进路。为了排列调车变通进路，在变通进路必经线路处需设变通按钮列车变通按钮可兼作调车变通进路按钮用。若调车变通进路上设有反向单置调车信号机时，该信号机信号按钮可兼作调车变通进路按钮。
(三)功能(共用)按钮
为了减少按钮数量和简化操作，把具备相似功能操作赋予一种按钮承担。功能按钮可按车站或咽喉配备。
1、进路总取消按钮——为取消预先锁闭进路而设立按钮。当防护号机已开放其接近区段未被列车或机车车列占用时，若要解除已锁闭路，则须办理进路取消手续。为此，需设总取消按钮(总取消)。它需进路始端按钮配合使用。
2、进路总人工解锁按钮(带铅封)——当防护信号机开放后，其接近段被列车或机车车辆所占用，这时要解除已锁闭进路，须办理进路人工解锁(限时解锁)手续。为此相应全站(或每一咽喉区)设一种带“铅封”总人工解锁按钮(总人解)。所谓带铅封是一种习惯称法。操作此类按钮时，需输入口令码(相称于破封)后才干生效。它需要与进路始端按钮配合使用。
3、轨道区段故障解锁按钮(带铅封)——当计算机联锁系统上电，交流停电恢复或列车通过进路后，因轨道电路故障而使某些乃至所有轨道电路区段未正常解锁时；为理解除上述轨道区段进路锁闭，设立一种带铅封按钮。它需与区段名配合使用。
4、道岔总定位操纵按钮(总定位)——为了将道岔操纵到定位，相应全站(或每一咽喉区)道岔设立一种共用带灯按钮。它配合道岔按钮把该道岔操至定位。
5、道岔总反位操纵按钮(总反位)——为了将道岔操纵到反位，相应全站(或每一咽喉区)道岔设立一种共用带灯按钮。它配合道岔按钮把该道岔操至反位。
6、道岔单封按钮(单封)——批准电务人员对道岔进行维修按钮。它需与道岔按钮配合使用。
7、道岔解封按钮——解除单封按钮。它需与道岔按钮配合使用。
8、道岔单锁按钮——在特殊状况下(例如特种列车通过道岔时)将道岔单独锁闭按钮。需与道岔按钮配合使用。
9、道岔单解按钮(单解)——解除道岔单锁按钮。需与道岔按钮配合使用。
10、按钮封锁按钮(列车按钮封锁)——禁止对按钮操作按钮。需与列车信号按钮配合使用。
11、坡道解锁(带铅封)按钮(坡道解锁)——在接车进路延续进路锁闭后，普通状况下自列车头部驶入股道开始，延时3min后延续进路才干自动解锁。为了缩短延迟时间，车站值班人员确认列车完全进入股道并已在股道停稳后，可按压特设带铅封坡道解锁按钮，使延续进路提前解锁。
(四)专用按钮
1、道岔按钮——相应每组道岔(共用同一控制电路)设一种带显示按钮。道岔按钮需与道岔功能按钮(如道岔总定位或总反位操纵按钮)配合操作，才干控制道岔。
2、引导总锁闭(带铅封)按钮(X、S引总锁)——当道岔失去表达、无法办理进路时，需将所在咽喉中所有道岔锁闭后才干办理引导接车。为此，相应每一咽喉设立一种带铅封带灯按钮。
3、清除按钮(清除)——为清除不带铅封操作按钮信息，“进路控制异常信息框”中显示等。相应全站设一种清除按钮。

四、按钮操作
操作阐明：
1、对于不带“铅封”按钮，通过鼠标点击该按钮，该按钮操作立口生效。
2、对于带“铅封”按钮，当点击该按钮后屏幕上立即弹出“口令保护操作，请输入口令”窗口(简称“口令窗”)，规定操作者输入口令(相称于破铅封)并确认。口令输入过程如下：
(1) 输入口令码。点击口令窗内数字键，每点击一种数字键，窗口 中显示一种“*”号。如果输入错误，可以点击删除键“←”，删除错误数字，重新输入。
(2) 操作者以为口令码无误后，点击“确认”键。
(3) 点击“确认”键后，系统(上位机)自动检查口令对的性。若口令对的，系统会自动记录破封次数并使操作生效(屏幕对此无显示)。
(4) 系统若检查出口令不对的，在异常信息提示框中显示“口令检查 不对的，请重新输入”提示信息，规定操作者重新输入口令。口令不对的按钮操作不记入破封次数。
(5) 操作者按压“确认”键之前，想取消该次按钮操作时，可直接点击口令窗内“取消”键。
3、当顺序操作各种按钮而不符合配对规则(例如按压了“总定位”按钮，又按压了一种信号按钮)时，屏幕上会弹出“操作错误”提示窗口，规定操作者点击窗口内“确认”键消除不对的操作信息。

(一)办理列车进路和重复开放信号
1、基本进路
操作：进路始端信号按钮+进路终端信号按钮(对于接车进路来说，进路 终端信号按钮事实上是接车股道反向出站信号复示器处信号按钮)或专设进路终端按钮。这里“+”号左边按钮为先按压按钮，其右边为后按压按钮(下同)。
条件：符合联锁表规定。
显示：按压始端按钮后，信号机名闪烁，进路建立过程中，屏幕显示出有 关道岔动作状况。进路建立成功，进路呈白色光带，信号名呈白稳。信号开放后，复示器给出相应显示。信号名消失，进路建立失败，屏幕提供相应信息。
2、通过进路
操作：通过进路按钮(在通过进路始端)+正线发车进路终端信号按钮或专设进路终端按钮。
条件：符合联锁表规定。
显示：相称于同步排列接车进路和发车进路时表达。
3、变通进路
操作：始端信号按钮+变通按钮(一种或一种以上)+进路终端按钮。
条件：符合联锁表规定。
显示：与基本进路相似。
4、带有延续进路接车进路
操作：接车进路始端按钮+接车进路终端按钮+延续进路终端按钮(延续路终端列车、调车信号按钮，或专设延续进路终端按钮)。
条件：符合联锁表规定。
显示：接车进路和延续进路建立过程类似于基本进路。
5、重复开放信号
操作：进路始端信号按钮
重要条件：信号因故关闭，但开放条件依然满足。
显示：信号复示器显示开放信号。
(二)办理调车进路和重复开放信号
1、基本进路
操作：调车进路始端信号按钮+调车进路终端信号按钮(顺向单置信号信号按钮、并置或差置反向信号机信号按钮、尽头线反向信号机按钮或专设调车进路终端按钮)。
条件：符合联锁表规定。
显示：类似于列车基本进路。
2、变通进路
操作：进路始端按钮+变通按钮(变通进路中反向单置调车信号机信号按钮或专设变通按钮)+进路终端按钮。
条件：符合联锁表规定。
显示：类似于基本进路。
3、组合调车进路(长调车进路)
操作：组合进路始端按钮+组合进路终端按钮(当组合进路涉及变通进路时，在按压始端按钮之后，需按压变通进路变通按钮)。
条件：符合联锁表规定。
显示：组合进路调车信号由远及近地开放。
4、重复开放信号
操作：进路始端信号按钮。
条件：信号开放条件满足。
显示：信号开放。
(三)进路或轨道区段解锁
1、取消进路
操作：总取消按钮+进路始端信号按钮
重要条件：进路处在预先锁闭状态，进路空闲，轨道电路无端障，道岔位置对的。
显示：信号关闭，进路白光带消失。
2、人工解锁
操作：总人解+输入口令+进路始端按钮
条件：进路处在接近锁闭状态，进路空闲，道岔表达对的。
显示：自信号关闭后，延迟到规定期间(屏幕上有延时提示)，进路白光带消失。
3、轨道区段故障解锁
操作：区故解按钮+输入口令+待解锁区段按钮
条件：被解锁区段不在列车或车列运营前方并且该区段轨道电路无端障。
显示：在按压“区故解”按钮并输入口令后，该按钮呈红色，同步所有需要解锁区段处呈红色区段名，该区段名就是区段按钮。点击区段按钮，相应区段白光带消失。
阐明：(1)在持续解锁各种区段状况下，除理解除第一种区段时需按上述操作外，解锁其他区段只需点击“区故解”和“区段名”按钮，而不需输入口令码，以便提高操作效率。
(2)在解锁各种区段期间，如果误按了其她(非区段)按钮，则“区故解“操作信息失效，必要重新按压“区故解”按钮和输入口令，再进行区段解锁。
(3)在进路处在接近锁闭状态和列车未驶入进路状况下，进路因轨道电路故障而不能人工解锁，而需按区段故障解锁方式解锁。在此状况下，必要先使进路内方某一轨道区段按故障解锁方式延时解锁。该区段需延时 3min或30s才干解锁，后来各区段解锁不用延时。在延时期间办理其她区段解锁无效。
(4)为了保证安全，系统初次上电后，全站所有轨道区段均处在锁闭状态。需按“区故解”方式使各区段解锁。
4、调车组合进路解锁
调车组合进路是由若干条单元进路(基本进路或变通进路)组合而成。．
合进路解锁需按单元进路分别办理。
5、延续进路解锁操作
(1)延续进路需在接车进路按取消或人工解锁方式解锁后才干解锁。
操作：总取消+延续进路始端按钮
条件：接车进路操作方式解锁。
显示：延续进路及时解锁，白光带消失。
(2)延续进路又转换成发车进路解锁操作按发车进路解锁条件和方式解锁。
(3)延续进路提前解锁
操作：坡道解按钮+输入口令
条件：列车完全进入股道，并人工确认列车已在股道上停稳。
显示：延续进路及时解锁。
(四)引导进路办理与解锁
引导进路办理与解锁分为三种方式：一是接车进路已锁闭后转为引导方式。在这种方式下，本系统对进路实行了双重锁闭，即进路锁和引导锁。在解除锁闭时，需先解除引导锁，后解除进路锁；二是接车进路不能锁闭时，办理引导进路方式。该方式对引导进路仅实行了引导锁；三是全咽喉道岔引导总锁闭方式。该方式对引导进路实行了引导总锁。对这3种方式操作阐明如下：
1．接车进路锁闭后转引导方式：接车进路已经锁闭。由于某种故障不能开放容许信号时，需按本方式办理引导进路。
(1)办理操作：
a．当信号机内方第一轨道区段电路无端障时操作为：
l 引导按钮+输入口令。引导信号开放后保持到列车驶入信号机内方或人工关闭时为止。
b．信号机内方第一轨道电路区段故障时操作为：
l 引导按钮+输入口令。此后必要断续地点击引导信号按钮。重复点击间隔时间不应超过14s。否则引导信号自动关闭。
(2)解锁操作
a．轨道电路无端障(含进路为白光带)状况下解锁
l 列车未驶入进路时解锁操作：
第一步：’取消引导锁操作：总人解+输入口令+列车号按钮
第二步：取消进路锁操作：总取消+列车信号按钮。
l 列车到达股道后解锁操作：
第一步：取消引导锁操作：总人解+输入口令+列车号按钮
第二步：按“区故解”方式解除进路锁。
b．信号机内方第一轨道电路区段(如下简称第一区段)故障况下解锁
l 列车尚未驶入接近区段时解锁操作：
第一步：取消引导锁操作：总人解+输入口令+列车号按钮
第二步：按“区故解”方式解除进路锁。
l 列车驶入接近区段则必要在列车到达股道后才干进行锁操作：
第一步：取消引导锁操作：总人解+输入口令+列车号按钮
第二步：按“区故解”方式解除进路锁。
c．信号机内方非第一轨道电路区段(其他区段)故障状况下解锁
l 列车尚未驶入接近区段，或先办理引导进路然后列车入接近区段解锁操作：
第一步：取消引导锁操作：总人解+输入口令+列车信号按钮
第二步：按“区故解”方式解除进路锁。
l 列车先驶入接近区段，而后办理引导进路解锁操作：
第一步：取消引导锁操作：总人解+输入口令+列车信号按钮
l 第二步：按“区故解”方式解除进路锁，但在点击第一种区段名后需延时3min后才干解锁，其他区段解锁不再延时。
2．接车进路不能锁闭时办理引导进路方式：
接车进路因轨道电路区段故障不能建立，在此状况下，需按本方式办理引导进路。
(1)办理操作：引导按钮+输入口令+接车股道入口处列车信号 (或终端)按钮。
在此操作下，无端障道岔轨道电路区段中道岔自动转换到引导进路所需位置，并实现引导锁，非故障轨道区段显示白光带，引导信号开放。若引导信号内方第一轨道区段故障，则需断续地点击引导信号按钮。重复点击间隔时间应不不不大于14s。否则引导信号将自动关闭。
(2)引导锁解锁操作：
a．信号机内方非第一轨道电路区段故障状况下解锁操作：总人解+输入口令+列车信号按钮
b．信号机内方第一轨道电路区段故障，列车尚未驶入接近区段状况下解锁操作：总人解+输入口信+列车信号按钮
c．信号机内方第一区段故障，列车已驶入接近区段，必要在列车到达股道后，才干办理解锁：总人解+输入口令+列车信号按钮。
3．全咽喉区道岔总锁方式：引导进路中道岔失去表达时采用该方式。
(1)办理操作：值班人员须确认道岔位置对的、进路空闲、未建立敌对进路(敌对信号未开放)后，采用如下操作：
引导总锁按钮+输入口令+引导按钮+输入口令。
通过以上操作，对全咽喉道岔实现引导总锁闭，引导信号开放。若进站信号机内方第一轨道区段电路故障，值班员必要断续点击引导信号按钮。点击间隔时问不应不不大于14s，直到列车驶入信号机内方为止。
(2)引导总锁解除操作：列车到达股道后，才干解除引导总锁，操作如下：
引导总锁按钮。
(五)道岔单操和单封、单锁与其解锁
1、道岔单操：
操作：总定位(总反位)按钮+道岔按钮
显示：按压总定(反)位按钮后，该按钮闪绿(黄)色。道岔转换到指定位置后，总定(反)位按钮恢复暗灰色，道岔按钮呈绿(黄)色。
2、道岔单封：
操作：单封按钮+道岔按钮
显示：按压单封按钮后，该按钮闪蓝色。按压道岔按钮及线路中相应道岔处浮现蓝色圆点后，道岔名称呈蓝色，单封按钮恢复原色。
3、道岔解除封锁：
操作：解封按钮+道岔按钮
显示：按压解封按钮后，该按钮呈绿闪；按压道岔按钮后线路中相应道岔处蓝圆点消失，道岔按钮名及解封按钮恢复原色。
4、道岔单锁：
操作：单封按钮+道岔按钮
显示：按压单锁按钮后该按钮呈绿闪，线路上相应道岔处浮现红圆点，道岔名称呈红色，单锁按钮恢复原色。
5、道岔单解： ，
操作：单解按钮+道岔按钮
显示：按压单解按钮后，该按钮呈绿闪；按压道岔按钮后，道岔处红圆点消失，道岔按钮名和单解按钮恢复原色。
(六)按钮封锁与解封
1、按钮封锁：
操作：按钮封锁按钮+列车信号按钮
显示：按压按钮封锁按钮后，该按钮呈红色闪烁，按压列车信号按钮后，相应信号复示器名称呈紫色闪烁(注：这时与复示器关于信号按钮皆受锁)。
2、按钮解封：
操作：按钮封锁按钮+列车信号按钮
显示：相应列车信号按钮名停止闪烁。
(七)四线制变化运营方向电路
1、变化运营方向正常办理：
设甲站为接车站，乙站为发车站，区间空闲，双方均未办理发车，此时若甲站规定向乙站发车，则由甲站值班员按压列车始终端按钮，办理发车进路，即可自动变化运营方向。
2、变化运营方向辅助办理：
设甲站为接车站，乙站为发车站，当JQJ因故落下，控制台上JQD亮红灯，此时若甲站规定向乙站发车，需两站值班员确认区问空闲后，共同进行辅助办理来变化运营方向，详细操作如下：
甲站：
破封按压ZFA(鼠标操作为单击ZFA，输入口令，此时按钮闪烁)，破封按压FFZA(鼠标操作为单击FFZA，输入口令，此时按钮闪烁)，FZD亮白灯等乙站辅助办理完毕，甲站发车表达灯亮绿灯后，FFZA、ZFA自动复原，表达甲站辅助办理完毕。值班员办理发车进路，当列车压入出站信号机内方时，FZD灭灯。
乙站：
破封按压ZFA(鼠标操作为单击ZFA，输入口令，此时按钮闪烁)，破封末压J：FZA(鼠标操作为单击JFZA，输入口令，此时按钮闪烁)，FZD亮白丈后，JFZA、ZFA自动复原；当接车表达灯亮黄灯，FZD灭灯时，表达本站辅助办理完毕。
注：在FFZA、JFZA按下期间，值班员也可再次单击按钮(相称于按钮松开)使按钮复原。
3、屏幕设立及点灯条件：
发车表达灯——绿色，向外方向箭头，表达本站处在发车方向。
接车表达灯——黄色，向内方向箭头，表达本站处在接车方向。
ZFA——总辅助按钮，自复式，带口令。按下时，按钮闪烁；再次按压(相 当于按钮松开)或FFZA、JFzA复原后，按钮停止闪烁。
FFZA——发车辅助按钮，自复式，带口令。按下时，按钮闪烁；再次按 压(相称于按钮松开)或发车表达灯亮绿灯时，按钮停止闪烁。
JFZA——接车辅助按钮，自复式，带口令。按下时，按钮闪烁：再次按压(相称于按钮松开)或FZD亮白灯时，按钮停止闪烁。
FZD——辅助办理表达灯，平时灭灯，当辅助办理变化运营方向时点白灯。
JQD——监督区间占用表达灯，平时灭灯，表达区间空闲；当区间有车占 用，或已办理发车进路(含相邻站)，或监督回路发生故障，或已开始辅助办理时亮红灯；当亮闪红灯时，不能进行辅助办理，需待电务人员解决故障(使两站FSJ均保持吸起)后再进行辅助办理。

附录 卡斯柯CIS-1型操作阐明
1、设备显示
(1)、无岔区段或股道
灰色光带----处在空闲状态；
白色光带----进路在锁闭状态；
红色光带----轨道区段有车占用或区段发生故障；
(2)、信号
l 列车信号
红色----信号关闭；
绿色----信号开放；
红白----引导信号开放；
双黄----进站信号，表达列车进入侧线停车；
黄色----进站信号时表达列车进入正线停车，出站信号时表达有一种拜别区段空闲；
黄绿----出站信号，表达有两个拜别区段空闲（四显示）；
红闪----灯丝断丝。
列车按钮中显示红圈----表达该信号列车按钮被封闭，禁止办理该信号列车进路
l 调车信号
蓝色----调车信号机关闭；
白色----调车信号机开放；
红色闪光----表达灯丝断丝。
调车按钮中显示红圈----表达该信号调车按钮被封闭，禁止办理该信号调车进路
(3)、道岔
道岔岔尖处用缺口表达道岔位置，无缺口一侧表达道岔开通位置。当道岔转换时，道岔岔尖处黄色闪光；当道岔无表达时（转岔或挤岔），道岔岔尖处红色闪光；道岔单锁时，岔尖处显示一种白色圆圈。
2、功能按钮操作
(1)、【总人解】按钮操作
A、点击本咽喉【总人解】按钮，系统浮现密码输入框
B、输入密码1221并点击拟定
C、依照进路状态，点击进路关于信号按钮
(2)、【总取消】按钮操作
A、点击本咽喉“总取消”按钮，
B、依照进路状态，点击进路始端按钮
(3)、【总定位】和【总反位】按钮操作
A、点击本咽喉【总定位】或【总反位】按钮
B、点击需要操作道岔按钮
(4)、【单锁】和【单解】按钮操作
A、点击本咽喉【单锁】或【单解】按钮
B、点击需操作道岔按钮
(5)、【封锁】按钮操作
A、点击本咽喉【封锁】按钮
B、点击需操作调车按钮或列车按钮，封锁该信号，再次进行以上操作清封闭
(6)、【引导】按钮操作
A、点击【引导】按钮，系统浮现密码输入框
B、输入密码1221并点击拟定
每个进站信号均有一种相应“引导”按钮，自复式按钮。如果在信号机内方第一区段有故障状况下，开放引导信号，每次点击“引导”按钮可保持引导信号开放20秒，需要持续点击“引导”按钮。超过20秒未点“引导”按钮，引导信号随之关闭。
(7)、【引导总锁】按钮操作
A、办理引导总锁：先点击“引导总锁”按钮，系统浮现密码输入框，输入密码1221并点击拟定
B、取消引导总锁：再次点击“引导总锁”按钮，即抬起“引导总锁”按钮
(8)、【事故解锁】按钮操作
A、点击本咽喉“事故解锁”按钮，系统浮现密码输入框
B、输入密码1221并点击拟定
C、点击需要解锁区段按钮，系统浮现确认对话框
D、点击是，该区段执行事故解锁
E、未复原或再次点击“事故解锁”按钮前，可重复C、D操作
(9)、其她按钮操作
A、【道岔名称】按钮
非自复式按钮。点击一次该按钮，显示屏屏幕上弹出所有道岔名称，该按钮落下，再次按此按钮，道岔名显示消失，该按钮抬起。
B、【信号名称】按钮
非自复式按钮。点击一次该按钮，显示屏屏幕上弹出所有信号机名称，该按钮落下，再次按此按钮，信号名显示消失，该按钮抬起。
C、【道岔方向】按钮
非自复式按钮。点击一次该按钮，显示屏屏幕上弹出所有道
