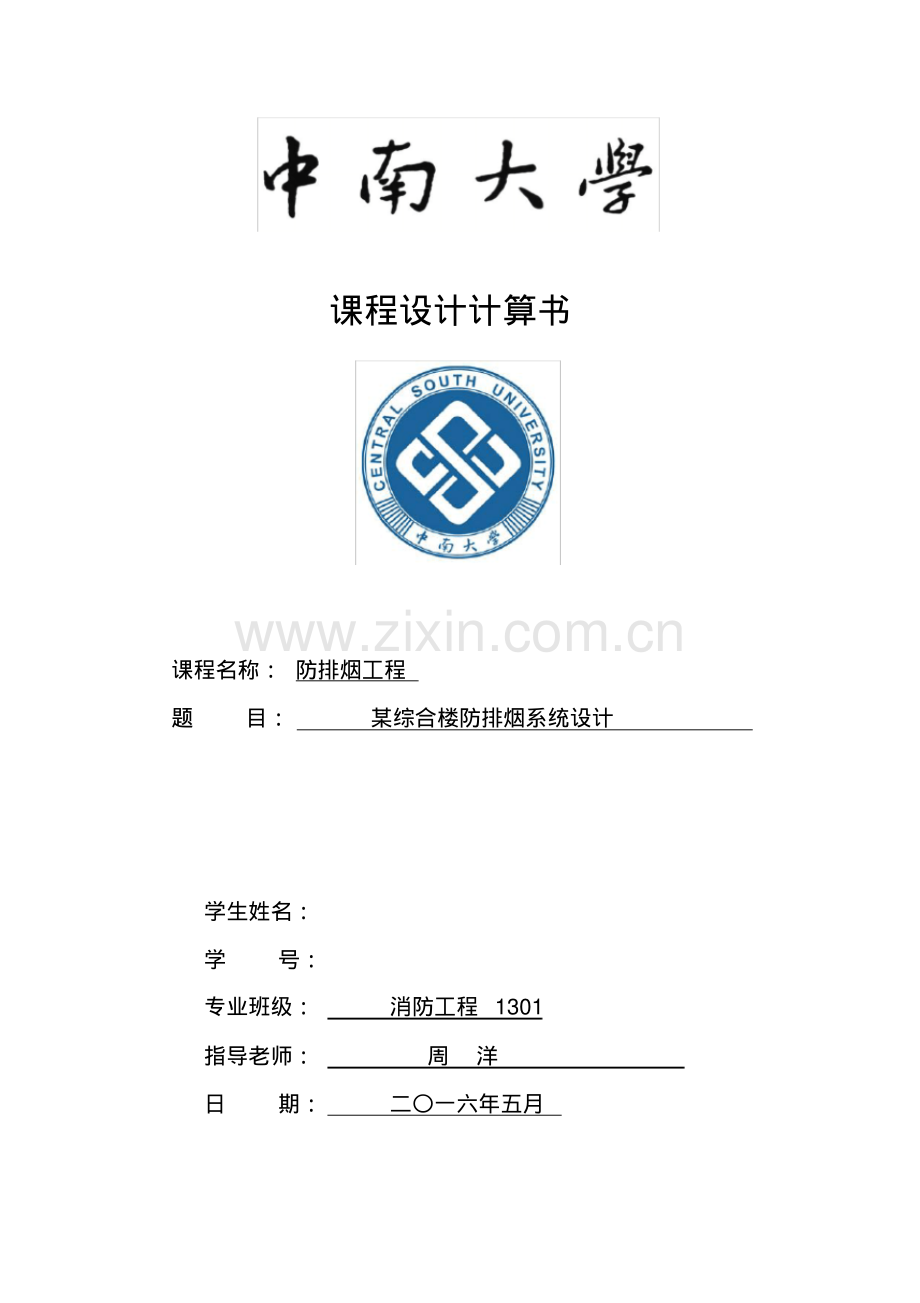

课程设计计算书课程名称：防排烟工程题目：某综合楼防排烟系统设计学生姓名：学号：专业班级：消防工程 1301 指导老师：周洋日期：二一六年五月第 1 章建筑概述要求及参考文献1、设计资料某综合楼防排烟系统设计。建筑内部地下一层为车库兼人防地下室，首层为商场及写字楼（酒店）门厅，24 层为商场，520 层为写字楼（酒店）。2、设计要求1.进行防火、防烟分区划分，确定设计范围，选择防排烟方案，计算排烟量、加压送风量等参数。2.设计排烟、送风管道、排烟口、送风口并计算相关参数，绘制出各层排烟、送风系统的平面布置图（地下一层、首层、标准层）。3、进度安排1周一：防火、防烟分区划分；2周二、周三：送风、排烟计算（风量、风管、风口尺寸、水力计算、风机选型等）；3周四、周五：绘制防排烟系统平面图。4、设计依据及参考文献1 高层民用建筑设计防火规范GB50045-95(2005版).2 汽车库、修车库、停车场设计防火规范GB50067-97.3 人民防空工程设计防火规范GB50098-98(2001版).4 商店建筑设计规范JGJ48-88.5 办公建筑设计规范JGJ67-2006.6 旅馆建筑设计规范JGJ62-90 第2章防火、防烟分区的划分1.地下车库防烟、防火分区的划分：（1）根据汽车库、修车库、停车场设计防火规范 车库的防火分类可以知，汽车库停车辆在50150辆时，防火等级为级，而根据统计得该地下车库最大的停车数量为 111 辆所以该汽车库为三级，耐火等级应为一级。汽车库防火分区最大允许建筑面积表5.1.1 得，耐火等级为一级的地下车库的防火分区的最大允许建筑面积的 2000m2，5.1.2 汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以按表5.1.1 的规定增加一倍。7.1.2 停车数超过十辆的地下车库应设置自动灭火系统。综上所述，此系统设置自动灭火系统，防火分区最大允许建筑面积为4000m2。面积超过 2000m2 的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过 2000m2，且防烟分区不得跨越分防火分区。（2）该地下车库所用面积为6318m2，车库总停放车辆为114 辆。划分为 2个防火分区，面积分别为3159 和 3159，如图所示。（3）对防火分区进行防烟分区。防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于 0.5m 的梁划分如下：防烟分区1 2 3 4 面积（m2）1226 1188 1820 1737 2.首层防烟、防火分区的划分：（1）划分依据：a.一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位，应设置机械排烟设施：b.无直接自然通风，且长度超过 20m的内走道或虽有直接自然通风，但长度超过 60m的内走道。c.面积超过 100，且经常有人停留或可燃物较多的地上无窗房间或设固定窗的房间。d.不具备自然排烟条件或净空高度超过12m的中庭。e.除利用窗井等开窗进行自然排烟的房间外，各房间总面积超过200或一个房间面积超过50，且经常有人停留或可燃物较多的地下室。(2)防火分区及防烟分区的划分:防火分区的划分：根据高层民用建筑设计防火规范，每个防火分区允许最大建筑面积，不应超过下表的规定：高层建筑内的商业营业厅、展览厅等，当设有火灾自动报警系统和自动灭火系统，且采用不燃烧或难燃烧材料装修时，地上部分防火分区的允许最大建筑面积为4000；地下部分防火分区的允许最大建筑面积为2000。因此，可以将一层设为两个防火分区，面积分别为1517 和 3412，如图所示。(3)防烟分区的划分：根据高层民用建筑设计防火规范5.1.6，设置排烟设施的走道、净高不超过 6.00m的房间，应采用挡烟垂壁、隔墙或从顶棚下突出不小于 0.50m 的梁划分防烟分区。每个防烟分区的建筑面积不宜超过500，且防烟分区不应跨越防火分区。本层共划分为13 个防烟分区。面积如下：防烟分区1 2 3 4 5 6 7 面积（m2）423 330 278 278 405 355 387 防烟分区8 9 10 11 12 13 面积（m2）455 346 396 176 364 258 3.二层防烟、防火分区的划分：(1)划分依据：a.一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位，应设置机械排烟设施：b.无直接自然通风，且长度超过 20m的内走道或虽有直接自然通风，但长度超过 60m的内走道。c.面积超过 100m2，且经常有人停留或可燃物较多的地上无窗房间或设固定窗的房间。d.不具备自然排烟条件或净空高度超过12m的中庭。e.除利用窗井等开窗进行自然排烟的房间外，各房间总面积超过200m2或一个房间面积超过50m2，且经常有人停留或可燃物较多的地下室。(2)防火分区及防烟分区的划分:防火分区的划分：根据高层民用建筑设计防火规范，每个防火分区允许最大建筑面积，不应超过下表的规定：高层建筑内的商业营业厅、展览厅等，当设有火灾自动报警系统和自动灭火系统，且采用不燃烧或难燃烧材料装修时，地上部分防火分区的允许最大建筑面积为4000；地下部分防火分区的允许最大建筑面积为2000。因此，可以将二层设为两个防火分区，面积分别为1517 和 3412，如图所示。（3）防烟分区的划分：根据高层民用建筑设计防火规范5.1.6，设置排烟设施的走道、净高不超过 6.00m的房间，应采用挡烟垂壁、隔墙或从顶棚下突出不小于 0.50m 的梁划分防烟分区。每个防烟分区的建筑面积不宜超过500，且防烟分区不应跨越防火分区。本层共划分为12 个防烟分区。防烟分区1 2 3 4 5 6 面积（m2）423 350 278 278 428 323 防烟分区7 8 9 10 11 12 面积（m2）396 420 286 445 364 453 4.标准层防烟、防火分区的划分：（1）划分依据：a.一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位，应设置机械排烟设施：b.无直接自然通风，且长度超过 20m的内走道或虽有直接自然通风，但长度超过 60m的内走道。c.面积超过 100m2，且经常有人停留或可燃物较多的地上无窗房间或设固定窗的房间。d.不具备自然排烟条件或净空高度超过12m的中庭。e.除利用窗井等开窗进行自然排烟的房间外，各房间总面积超过200m2或一个房间面积超过50m2，且经常有人停留或可燃物较多的地下室。(2)防火分区划分:防火分区的划分：根据高层民用建筑设计防火规范，每个防火分区允许最大建筑面积，不应超过下表的规定：高层建筑内的商业营业厅、展览厅等，当设有火灾自动报警系统和自动灭火系统，且采用不燃烧或难燃烧材料装修时，地上部分防火分区的允许最大建筑面积为4000；地下部分防火分区的允许最大建筑面积为2000。因此，可以将标准层设为一个防火分区，面积为1896，如图所示。(3)防烟分区的划分：根据高层民用建筑设计防火规范5.1.6，设置排烟设施的走道、净高不超过6.00m 的房间，应采用挡烟垂壁、隔墙或从顶棚下突出不小于0.50m的梁划分防烟分区。每个防烟分区的建筑面积不宜超过500，且防烟分区不应跨越防火分区。本层共划分为 4 个防烟分区，防烟分区一面积为450，防烟分区二面积为 412，防烟分区三面积为473，防烟分区四面积为450，如图所示。防烟分区1 2 3 4 面积（m2）450 412 473 450 第3章排烟量计算1.地下车库排烟量计算：根据汽车库、修车库、停车场设计防火规范8.2.4 排烟风机的排烟量应按换气次数不小于6 次/h 确定。fnVL式中L全面通风量，Lm3/h n换气次数，1/h fV通风房间体积，m3根据上述公式计算个防烟分区的排烟量如下表：防烟分区一：1226x4.5x6=33102mh/3防烟分区二：1188x4.5x6=32076mh/3防烟分区三：1820 x4.5x6=49140mh/3防烟分区四：1737x4.5x6=46899mh/3总的排烟量：33102+32076+49140+46899=161217mh/330000m满足规范要求。2.首层排烟量计算：地上部分小于 500 平方米的，其排烟量按 60mh/3计算：防烟分区序号面积（m2）排烟量计算 mh/3一423 423x60=25380 二330 330 x60=19800 三278 278x60=16680 四278 278x60=16680 五405 405x60=24300 六355 355x60=21300 七387 387x60=23200 八455 455x60=27300 九346 346x60=20760 h/3十396 396x60=23760 十一176 176x60=10560 十二364 364x60=21840 十三258 258x60=15480 3.二层排烟量计算：防烟分区序号面积（m2）排烟量计算（mh/3）一423 423x60=25380 二350 350 x60=21000 三278 278x60=16680 四278 278x60=16680 五428 428x60=25680 六323 323x60=19380 七396 396x60=23760 八420 420 x60=25200 九285 285x60=17100 十445 445x60=26700 十一354 354x60=21240 十二463 463x60=27780 4.标准层排烟量计算：防烟分区序号面积（m2）排烟量计算（mh/3）一450 450 x60=27000 二412 412x60=24700 三473 473x60=28380 四450 450 x60=27000 第4章排烟口尺寸设计1.地下车库排烟口尺寸设计：根据汽车库、修车库、停车场设计防火规范机械排烟管道风速，采用金属管道时不应大于20m/s；采用内表面光滑的非金属材料风道时，不应该大于15m/s。排烟口的风速不宜超过10m/s。排烟口风速取10m/s。风口布置：假定排烟口面积为400mm500mm,根据 Q=vA得：Q=0.40.510=2m3/s.防烟分区一：排烟量为33102m3/h=9.2m3/s,n=9.2/2=4.6 个，取 5个排烟口，则每个排风口的实际流量为9.2/5=1.84m3/s，根据A=Q/v=1.84/10=0.184，选取 400mm500mm 的单层百叶风口，实际风速为，满足要求。防烟分区二：排烟量为32076m3/h=8.91m3/s,n=8.91/2=4.46 个，取 5 个排烟口，则每个排风口的实际流量为8.91/5=1.782m3/s，根据A=Q/v=1.782/10=0.1782，选取 400mm500mm的单层百叶风口，实际风速为满足要求。防烟分区三：排烟量为 49140m3/h=13.65ms/3，n=13.65/2=6.825 个，取 7 个排烟口，则每个排风口的实际流量为13.65/7=1.95m3/s，根据A=Q/v=1.95/10=0.195，选取 400mm500mm 的单层百叶风口，实际风速为 9.75m/s，满足要求。防烟分区四：排烟量为46899m3/h=13.03m3/s,n=13.03/2=6.52 个，取 7 个排烟口，则每个排风口的实际流量为13.03/7=1.861m3/s，根据 A=Q/v=1.861/10=0.1861，选取 400mm500mm的单层百叶风口，实际风速为9.31m/s，满足要求。2.首层排烟口尺寸设计：防烟分区一：排烟量为25380m3/h，排烟口初速度 10m/s，排烟面积0.71，选排烟口尺寸为800mm1000mm，实际排烟口面积0.80，实际排烟速度8.81m/s，符合要求。防烟分区二：排烟量为19800m3/h，排烟口初速度 10m/s，排烟面积0.55，选排烟口尺寸为 800mm700mm，实际排烟口面积 0.56，实际排烟速度 9.82m/s，符合要求。防烟分区三：排烟量为16680m3/h，排烟口初速度 10m/s，排烟面积0.46，选排烟口尺寸为 800mm600mm，实际排烟口面积 0.48，实际排烟速度 9.65m/s，符合要求。防烟分区四：排烟量为16680m3/h，排烟口初速度 10m/s，排烟面积0.46，选排烟口尺寸为 800mm600mm，实际排烟口面积 0.48，实际排烟速度 9.65m/s，符合要求。防烟分区五：排烟量为24300m3/h，排烟口初速度 10m/s，排烟面积0.68，选排烟口尺寸为 800mm900mm，实际排烟口面积 0.72，实际排烟速度 9.44m/s，符合要求。防烟分区六：排烟量为21300m3/h，排烟口初速度 10m/s，排烟面积0.59，选排烟口尺寸为 800mm800mm，实际排烟口面积 0.64，实际排烟速度 9.22m/s，符合要求。防烟分区七：排烟量为23200m3/h，排烟口初速度 10m/s，排烟面积0.64，选排烟口尺寸为 800mm900mm，实际排烟口面积 0.72，实际排烟速度 8.89m/s，符合要求。防烟分区八：排烟量为27300m3/h，排烟口初速度 10m/s，排烟面积0.76，选排烟口尺寸为800mm1000mm，实际排烟口面积0.80，实际排烟速度9.50m/s，符合要求。防烟分区九：排烟量为20760m3/h，排烟口初速度 10m/s，排烟面积0.58，选排烟口尺寸为 800mm800mm，实际排烟口面积 0.64，实际排烟速度 9.06m/s，符合要求。防烟分区十：排烟量为23760m3/h，排烟口初速度 10m/s，排烟面积0.66，选排烟口尺寸为 800mm900mm，实际排烟口面积 0.72，实际排烟速度 9.17m/s，符合要求。防烟分区十一：排烟量为10560m3/h，排烟口初速度 10m/s，排烟面积 0.29，选排烟口尺寸为600mm500mm，实际排烟口面积0.30，实际排烟速度9.67m/s，符合要求。防烟分区十二：排烟量为21840m3/h，排烟口初速度 10m/s，排烟面积 0.61，选排烟口尺寸为800mm800mm，实际排烟口面积0.64，实际排烟速度9.53m/s，符合要求。防烟分区十三：排烟量为15480m3/h，排烟口初速度 10m/s，排烟面积 0.43，选排烟口尺寸为800mm600mm，实际排烟口面积0.48，实际排烟速度8.96m/s，符合要求。3.二层排烟口尺寸设计：防烟分区一：排烟量为25380m3/h，排烟口初速度 10m/s，排烟面积0.71，选排烟口尺寸为 800mm900mm，实际排烟口面积 0.72，实际排烟速度 9.86m/s，符合要求。防烟分区二：排烟量为21000m3/h，排烟口初速度 10m/s，排烟面积0.58，选排烟口尺寸为 800mm800mm，实际排烟口面积 0.64，实际排烟速度 9.06m/s，符合要求。防烟分区三：排烟量为16680m3/h，排烟口初速度 10m/s，排烟面积0.46，选排烟口尺寸为 800mm600mm，实际排烟口面积 0.48，实际排烟速度 9.58m/s，符合要求。防烟分区四：排烟量为16680m3/h，排烟口初速度 10m/s，排烟面积0.46，选排烟口尺寸为 800mm600mm，实际排烟口面积 0.48，实际排烟速度 9.58m/s，符合要求。防烟分区五：排烟量为25680m3/h，排烟口初速度 10m/s，排烟面积0.71，选排烟口尺寸为 800mm900mm，实际排烟口面积 0.72，实际排烟速度 9.86m/s，符合要求。防烟分区六：排烟量为19380m3/h，排烟口初速度 10m/s，排烟面积0.54，选排烟口尺寸为 800mm800mm，实际排烟口面积 0.64，实际排烟速度 8.44m/s，符合要求。防烟分区七：排烟量为23760m3/h，排烟口初速度 10m/s，排烟面积0.66，选排烟口尺寸为 800mm900mm，实际排烟口面积 0.72，实际排烟速度 9.17m/s，符合要求。防烟分区八：排烟量为25200m3/h，排烟口初速度 10m/s，排烟面积0.70，选排烟口尺寸为 800mm900mm，实际排烟口面积 0.72，实际排烟速度 9.72m/s，符合要求。防烟分区九：排烟量为17100m3/h，排烟口初速度 10m/s，排烟面积0.48，选排烟口尺寸为 800mm700mm，实际排烟口面积 0.56，实际排烟速度 8.57m/s，符合要求。防烟分区十：排烟量为26700m3/h，排烟口初速度 10m/s，排烟面积0.74，选排烟口尺寸为800mm1000mm，实际排烟口面积0.80，实际排烟速度9.25m/s，符合要求。防烟分区十一：排烟量为21240m3/h，排烟口初速度 10m/s，排烟面积 0.59，选排烟口尺寸为800mm800mm，实际排烟口面积0.64，实际排烟速度9.22m/s，符合要求。防烟分区十二：排烟量为27780m3/h，排烟口初速度 10m/s，排烟面积 0.77，选排烟口尺寸为800mm1000mm，实际排烟口面积0.80，实际排烟速度9.63m/s，符合要求。4.标准层排烟口尺寸设计：防烟分区一：排烟量为27000m3/h，排烟口初速度 10m/s，排烟面积0.75，选排烟口尺寸为800mm1000mm，实际排烟口面积0.80，实际排烟速度9.38m/s，符合要求。防烟分区二：排烟量为24700m3/h，排烟口初速度 10m/s，排烟面积0.69，选排烟口尺寸为800mm1000mm，实际排烟口面积0.80，实际排烟速度8.63m/s，符合要求。防烟分区三：排烟量为28380m3/h，排烟口初速度 10m/s，排烟面积0.79，选排烟口尺寸为800mm1000mm，实际排烟口面积0.80，实际排烟速度9.88m/s，符合要求。防烟分区四：排烟量为27000m3/h，排烟口初速度 10m/s，排烟面积0.75，选排烟口尺寸为800mm1000mm，实际排烟口面积0.80，实际排烟速度9.38m/s，符合要求。第5章风管尺寸设计1.地下车库风管尺寸设计：防 烟 分 区 一：2m46.020 x360033102，因 此 风 管 设 计 尺 寸 为800 x600mm;防 烟 风 区 二：2m45.020 x360032076，因 此 风 管 设 计 尺 寸 为800 x600mm；防 烟风区三：，因此 风 管设 计 尺 寸 为1000 x700mm；防烟风区四：2m65.020 x360046899，因此风管设计尺寸为1000 x700mm。2.首层风管尺寸设计：第一根风管的尺寸设计：2m68.020 x360049140管段负担防烟分区排烟量（m3/h）计算面积（m2）风管尺寸mmxmm 1 防烟分区四278x60=16680 0.23 800 x400 2 防烟分区二、四330 x120=39600 0.55 800 x800 3 防烟分区一、二、四423x120=50760 0.71 1000 x800 4 防烟分区一、二、三、四423x120=50760 0.71 1000 x800 第二根风管的尺寸设计：管段负担防烟分区排烟量（m3/h）计算面积（m2）风管尺寸mmxmm 1 防烟分区九346x60=20760 0.29 800 x400 2 防烟分区九、五405x120=48600 0.675 1000 x700 3 防烟分区九、五、六405x120=48600 0.675 1000 x700 4 防烟分区九、五、六、十405x120=48600 0.675 1000 x700 第三根风管的尺寸设计：管段负担防烟分区排烟量（m3/h）计算面积（m2）风管尺寸mmxmm 1 防烟分区十二364x60=21840 0.31 800 x400 2 防烟分区十二、八455X120=54600 0.76 1000 x800 3 防烟分区十二、八、七455X120=54600 0.76 1000 x800 4 防烟分区十二、455X120=54600 0.76 1000 x800 十一、七、八5 防烟分区十三、十一、七、八、十二455X120=54600 0.76 1000 x800 3.二层风管尺寸设计：第一根风管的尺寸设计：管段负担防烟分区排烟量（m3/h）计算面积（m2）风管尺寸mmxmm 1 防烟分区四278x60=16680 0.23 1000 x300 2 防烟分区四、二350X120=42000 0.58 1000 x600 3 防烟分区四、二、三350X120=42000 0.58 1000 x600 4 防烟分区四、二、三、一423X120=50760 0.71 1000 x800 第二根风管的尺寸设计：管段负担防烟分区排烟量（m3/h）计算面积（m2）风管尺寸mmxmm 1 防烟分区九285X60=17100 0.238 1000 x300 2 防烟分区九、五428X120=51360 0.71 1000 x800 3 防烟分区九、五、六428X120=51360 0.71 1000 x800 4 防烟分区九、五、六、十445X120=53400 0.742 1000 x800 第三根风管的尺寸设计：管段负担防烟分区排烟量（m3/h）计算面积（m2）风管尺寸mmxmm 1 防烟分区十二463x60=27780 0.386 1000 x500 2 防烟分区十二、八463X120=55560 0.772 1000 x800 3 防烟分区十二、八、七463X120=55560 0.772 1000 x800 4 防烟分区十二、八、七、十一463X120=55560 0.772 1000 x800 4.标准层风管尺寸设计：管段负担防烟分区排烟量（m3/h）计算面积（m2）风管尺寸mmxmm 1 防烟分区四450 x60=28380 0.39 1000 x400 2 防烟分区四、三473x120=56760 0.79 1000 x800 3 防烟分区四、三、二473x120=56760 0.79 1000 x800 4 防烟分区四、三、二、一473x120=56760 0.79 1000 x800 第6章排烟排风管网阻力计算及风机选择1.地下车库：防烟分区一：(1)沿程损失：管段编号长度（m）流量截面尺寸/mmx mm 流速/(m/s)单位管长阻力/(pa/m)沿程阻力损失/(pa/m)1 10.79 6620.4 800 x600 3.83 0.19 2.05 2 9.58 13240.8 800 x600 7.66 0.74 7.57 3 10.04 19861.2 800 x600 11.49 1.65 16.56 4 10.52 26481.6 800 x600 15.32 2.92 30.73 5 12.40 33102 800 x600 19.16 4.56 56.56（2）局部损失：1.Pauh40.4pa)2.1x283.3x5.0(22212.Pauh88.22pa)2.1x27.66x65.0(22223.Pauh49.51pa)2.1x211.49x65.0(22234.Pauh41.70pa)2.1x215.32x5.0(22245.Pauh13.110pa)2.1x219.16x5.0(2225（3）计算总阻力：Pahhhf78.372)(91（4）选择风机风机风量：hhQQf/m2.36412/x33102m1.11.133风机风压：Pa70.428x372.78Pa15.115.1hpf根据上述选用 T40No.8型号，转速为 1440r/min 的轴流风机，电动机功率为 7.5kW.防烟分区二：（1）沿程阻力：管段编号长度（m）流量截面尺寸/mmx mm 流速/(m/s)单位管长阻力/(pa/m)沿程阻力损失/(pa/m)1 12.47 6415.2 1000 x700 3.71 0.17 2.12 2 9.39 12830.4 1000 x700 7.42 0.69 6.48 3 8.06 19245.6 1000 x700 11.14 1.55 12.49 4 12.30 25660.8 1000 x700 14.85 2.74 33.70 5 11.13 32076 1000 x700 18.56 4.28 47.65（2）局部阻力计算：1.Pauh13.4pa)2.1x271.3x5.0(22212.Pauh47.21pa)2.1x242.7x65.0(22223.Pauh40.48pa)2.1x214.11x65.0(22234.Pauh16.66pa)2.1x214.85x5.0(22245.Pauh34.103pa)2.1x218.56x5.0(2225（3）计算总阻力：Pahhhf94.345)(51（4）选择风机风机风量：hhQQf/m6.35283/x32076m1.11.133风机风压：Pa83.397x345.94Pa15.115.1hpf根据上述选用 T40No.8型号，转速为 1440r/min 的轴流风机，电动机功率为 7.5kW.防烟分区三：（1）沿程损失：管段编号长度（m）流量截面尺寸/mmx mm 流速/(m/s)单位管长阻力/(pa/m)沿程阻力损失/(pa/m)1 8.75 7020 1000 x700 2.79 0.08 0.70 2 10.19 14040 1000 x700 5.57 0.31 3.16 3 8.63 21060 1000 x700 8.36 0.70 6.04 4 4.52 28080 1000 x700 11.14 1.24 5.61 5 7.65 35100 1000 x700 13.93 1.94 14.85 6 8.60 42120 1000 x700 16.71 2.79 24.00 7 16.19 49140 1000 x700 19.50 3.79 61.36（2）局部阻力计算：1.Pauh34.2pa)2.1x279.2x5.0(22212.Pauh10.12pa)2.1x257.5x65.0(22223.Pauh97.20pa)2.1x236.8x5.0(22234.Pauh40.48pa)2.1x211.14x65.0(22245.Pauh21.58pa)2.1x213.93x5.0(22256.Pauh77.83pa)2.1x216.71x5.0(22267.Pauh08.114pa)2.1x219.50 x5.0(2227（3）计算总阻力：Pahhhf59.455)(71（4）选择风机：风机风量：hhQQf/m54054/x49140m1.11.133风机风压：Pa93.523x455.59Pa15.115.1hpf根据上述选用 T40No.16型号，转速为 900r/min 的轴流风机，电动机功率为 8kW.防烟分区四：（1）沿程损失：管段编号长度（m）流量截面尺寸/mmx mm 流速/(m/s)单位管长阻力/(pa/m)沿程阻力损失/(pa/m)1 9.29 6699.86 1000 x700 2.66 0.07 0.65 2 10.14 13399.72 1000 x700 5.32 0.29 2.94 3 7.22 20099.57 1000 x700 7.98 0.64 4.62 4 4.44 26799.43 1000 x700 10.63 1.13 5.02 5 6.25 33499.29 1000 x700 13.29 1.77 11.06 6 10.07 40199.14 1000 x700 15.95 2.54 25.58 7 16.01 46899 1000 x700 18.61 3.45 55.22（2）局部阻力计算：1.Pauh12.2pa)2.1x266.2x5.0(22212.Pauh04.11pa)2.1x232.5x65.0(22223.Pauh10.19pa)2.1x298.7x5.0(22234.Pauh07.44pa)2.1x210.63x65.0(22245.Pauh99.52pa)2.1x213.29x5.0(22256.Pauh32.76pa)2.1x215.95x5.0(22267.Pauh90.103pa)2.1x218.61x5.0(2227（3）计算总阻力：Pahhhf63.414)(91（4）选择风机：风机风量：hhQQf/m9.51588/x46899m1.11.133风机风压：Pa82.476x414.63Pa15.115.1hpf根据上述选用 T40No.16型号，转速为 900r/min 的轴流风机，电动机功率为 8kW.2.首层：第一根排烟管道(1)沿程损失：管段编号长度（m）流量（mh/3）截面尺寸/mmx mm 流速/(m/s)单位管长阻力/(pa/m 沿程阻力损失/(pa/m)1 14.38 16680 800 x400 14.48 3.54 50.89 2 5.40 16680 800 x400 14.48 3.54 19.10 3 6.22 39600 800 x800 17.19 3.05 18.96 4 4.50 39600 800 x800 17.19 3.05 13.60 5 9.93 39600 800 x800 17.19 3.05 30.30 6 4.07 39600 800 x800 17.19 3.05 12.42 7 7.82 50760 1000 x800 17.63 2.83 23.84 8 7.31 50760 1000 x800 17.63 2.83 20.69 9 9.10 50760 1000 x800 17.63 2.83 29.76（2）局部损失：1.Pauh90.62pa)2.1x214.48x5.0(22212.Pauh45.31pa)2.1x214.48x25.0(22223.Pauh24.115pa)2.1x217.19x65.0(22234.Pauh59.26pa)2.1x217.19x15.0(22245.Pauh59.26pa)2.1x217.19x15.0(22256.Pauh73.17Pa)2.1x217.19x10.0(22267.Pauh25.93Pa)2.1x217.63x5.0(22278.Pauh97.27Pa)2.1x217.63x15.0(22289.Pauh25.93Pa)2.1x217.63x5.0(2229（3）计算系统总阻力损失：Pahhhf53.714)(91（4）选择风机:风机风量：hhQQf/m55836/x50760m1.11.133风机风压：Pa71.821x714.53Pa15.115.1hpf根据上述选用 T40No.16型号，转速为 900r/min 的轴流风机，电动机功率为 8kW.第二根管段(1)沿程损失：管段编号长度（m）流量（mh/3）截面尺寸/mmxmm 流速/(m/s)单位管长阻力/(pa/m）沿程阻力损失/(pa/m)1 15.54 20760 800 x400 18.02 5.47 84.98 2 14.75 48600 1000 x700 19.29 3.71 54.73 3 32.14 48600 1000 x700 19.29 3.71 119.25（2）局部损失：1.Pauh64.126pa)2.1x218.02x65.0(2221 2.Pauh45.167pa)2.1x219.29x75.0(2222 3.Pauh26.223pa)2x2.1x219.29x5.0(2223（3）计算系统总阻力损失：a31.776)(31Phhhf（4）选择风机:风机风量：hhQQf/m53460/x48600m1.11.133风机风压：Pa76.892x776.31Pa15.115.1hpf根据上述选用 T40No.20型号，转速为 960r/min 的普通离心风机，电动机功率为 8kW.第三根管段（1）沿程损失：管段编号长度（m）流量（mh/3）截面尺寸/mmxmm 流速/(m/s)单位管长阻力/(pa/m）沿程阻力损失/(pa/m)1 16.78 21840 800 x400 18.96 6.05 101.50 2 4.15 21840 800 x400 18.96 6.05 25.11 3 11.16 54600 1000 x800 18.96 3.27 36.50 4 32.00 54600 1000 x800 18.96 3.27 104.65（2）局部损失：1.Pauh84.107pa)2.1x218.96x5.0(22212.Pauh92.53pa)2.1x218.96x25.0(22223.Pauh20.140pa)2.1x218.96x65.0(22234.Pauh53.323pa)2.1x218.96x3x5.0(2224（3）计算系统总阻力损失：Pahhhf25.893)(31（4）选择风机:风机风量：hhQQf/m60060/x54600m1.11.133风机风压：Pa24.1027x893.25Pa15.115.1hpf根据上述选用 T40No.20型号，转速为 960r/min 的轴流风机，电动机功率为 8kW.3.二层第一根管段：(1)沿程损失：管段编号长度（m）流量（mh/3）截面尺寸/mmxmm 流速/(m/s)单位管长阻力/(pa/m）沿程阻力损失/(pa/m)1 8.86 16680 1000 x300 15.44 4.79 42.45 2 3.51 16680 1000 x300 15.44 4.79 16.83 3 6.87 42000 1000 x600 19.44 4.22 29.00 4 1.02 42000 1000 x600 19.44 4.22 4.29 5 8.87 42000 1000 x600 19.44 4.22 37.42 6 11.52 42000 1000 x600 19.44 4.22 48.61 7 6.53 42000 1000 x600 19.44 4.22 27.54 8 1.06 50760 1000 x800 17.63 2.83 30.03（2）局部损失：1：pa52.71pa)2.1x215.44x5.0(2221uh2：pa76.35pa)2.1x215.44x25.0(2222uh3：pa37.113pa)2.1x219.44x5.0(2223uh4：pa01.34pa)2.1x219.44x15.0(2224uh5：pa01.34pa)2.1x219.44x15.0(2225uh6：pa39.147pa)2.1x219.44x65.0(2226uh7：pa01.34pa)2.1x219.44x15.0(2227uh8：pa37.109pa)2.1x217.43x6.0(2228uh（3）计算系统总阻力损失：54.2761.4842.3729.400.2983.1645.42()(81hhhfpa67.125139.1472x01.3437.11376.3552.7103.30）（4）选择风机:风机风量：hhQQf/m55836/x50760m1.11.133风机风压：Pa42.1439x1251.67Pa15.115.1hpf根据上述选用T40No.18型号，转速为 960r/min 的轴流风机，电动机功率为 8kW.第二根管段(1)沿程损失：管段编号长度（m）流量（mh/3）截面尺寸/mmxmm 流速/(m/s)单位管长阻力/(pa/m）沿程阻力损失/(pa/m)1 17.14 17100 1000 x300 15.83 5.03 86.19 2 14.58 51360 1000 x800 17.83 2.89 42.15 3 18.24 51360 1000 x800 17.83 2.89 52.72 4 14.05 53400 1000 x800
