幕墙工程施工管理规程.pdf

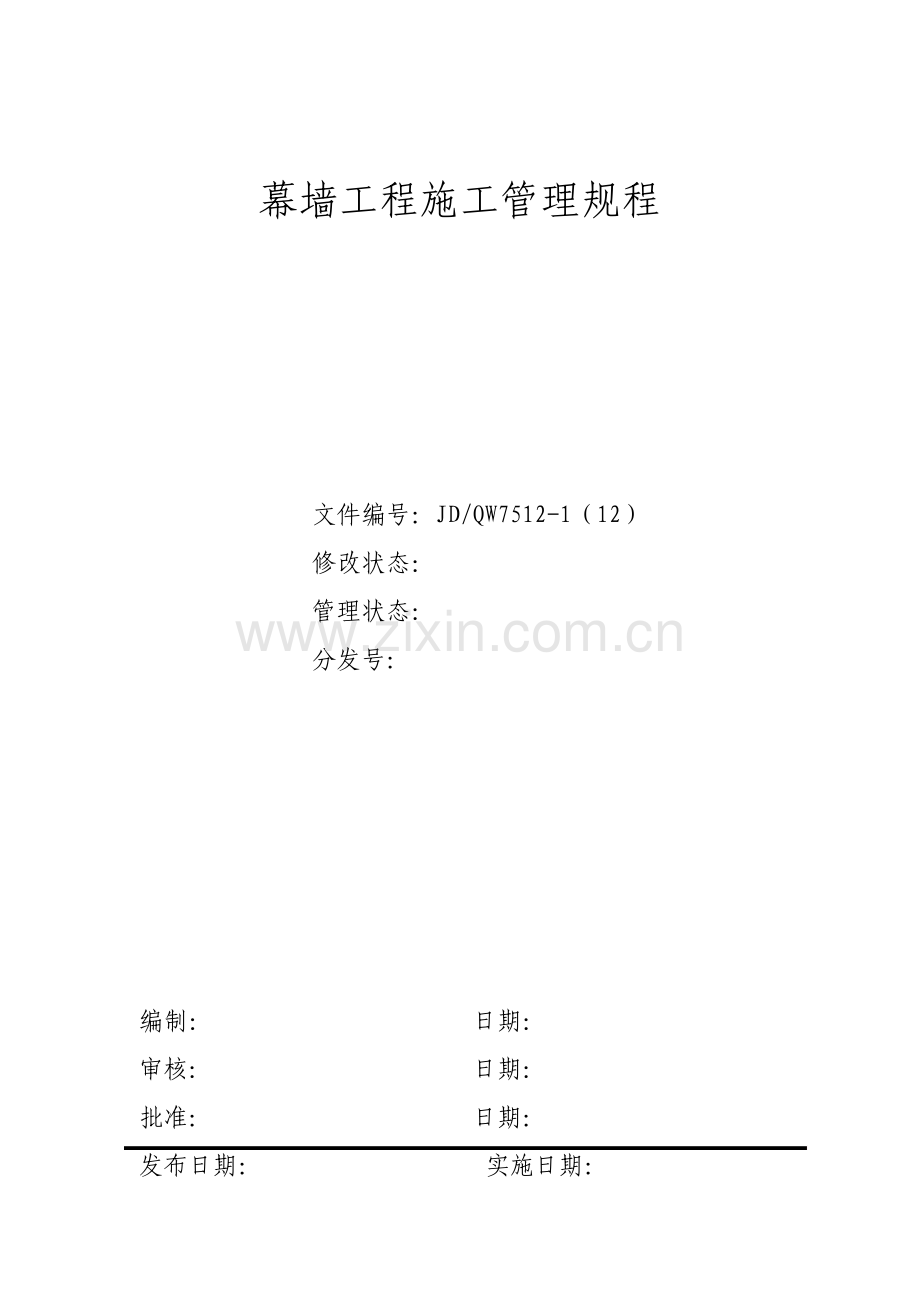

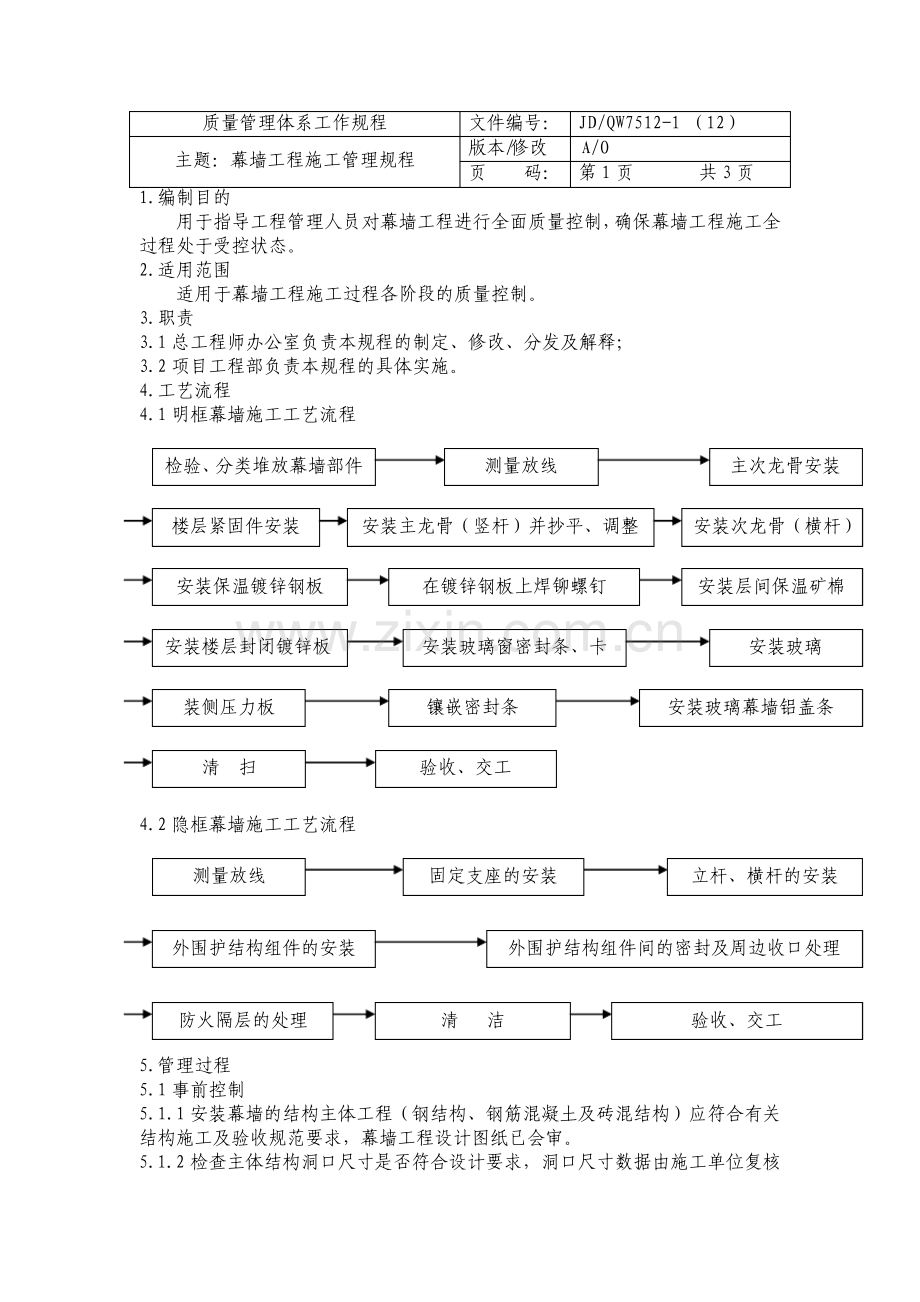

幕墙工程施工管理规程 文件编号：JD/QW7512-1（12）修改状态：管理状态：分发号：编制：日期：审核：日期：批准：日期：发布日期：实施日期：质量管理体系工作规程 文件编号：JD/QW7512-1（12）主题：幕墙工程施工管理规程 版本/修改 A/O 页 码：第 1 页 共 3 页 1.编制目的 用于指导工程管理人员对幕墙工程进行全面质量控制，确保幕墙工程施工全过程处于受控状态。2.适用范围 适用于幕墙工程施工过程各阶段的质量控制。3.职责 3.1 总工程师办公室负责本规程的制定、修改、分发及解释；3.2 项目工程部负责本规程的具体实施。4.工艺流程 4.1 明框幕墙施工工艺流程 4.2 隐框幕墙施工工艺流程 5.管理过程 5.1 事前控制 5.1.1 安装幕墙的结构主体工程（钢结构、钢筋混凝土及砖混结构）应符合有关结构施工及验收规范要求，幕墙工程设计图纸已会审。5.1.2 检查主体结构洞口尺寸是否符合设计要求，洞口尺寸数据由施工单位复核 检验、分类堆放幕墙部件 测量放线 主次龙骨安装 楼层紧固件安装 安装次龙骨（横杆）安装主龙骨（竖杆）并抄平、调整 安装保温镀锌钢板 在镀锌钢板上焊铆螺钉 安装层间保温矿棉 安装楼层封闭镀锌板 安装玻璃窗密封条、卡 安装玻璃 装侧压力板 镶嵌密封条 安装玻璃幕墙铝盖条 清 扫 验收、交工 测量放线 固定支座的安装 立杆、横杆的安装 外围护结构组件的安装 外围护结构组件间的密封及周边收口处理 防火隔层的处理 清 洁 验收、交工 质量管理体系工作规程 文件编号：JD/QW7512-1（12）主题：幕墙工程施工管理规程 版本/修改 A/O 页 码：第 2 页 共 3 页 整理完毕提供幕墙承建单位。5.1.3 检查幕墙与主体结构连接的预埋件埋设是否符合设计要求、是否牢固，位置是否准确。5.1.4 检查幕墙防雷接地节点预留是否到位。5.1.5 确认幕墙分隔样式、颜色及相关技术参数已通过设计签署认可。5.1.6 检查幕墙材料相关质保书、试验报告及质量情况。5.1.6.1 玻璃幕墙材料符合国家现有产品标准规定和设计要求，并有出厂质量证书和幕墙抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告。5.1.6.2 结构硅酮密封胶相容性、剥离粘结性试验报告，并有保险年限的质量保证书。5.1.6.3 预制配件出厂质量证书。5.1.7 检查幕墙施工单位准备情况。5.1.7.1 检查施工单位人员及机械设备是否按合同要求进场到位。5.1.7.2 检查施工组织设计及方案，并通过审批。5.1.7.3 检查幕墙样板完成情况，并通过样板验收评审。5.2 事中控制 5.2.1 幕墙安装施工质量控制 5.2.1.1 安装施工前接受质检站和监理的质量安全交底。5.2.1.2 检查和复核主龙骨定位是否准确。5.2.1.3检查现场焊接或高强螺栓紧固的构件固定后，是否已及时进行防锈处理。5.2.1.4 永久性固定施工前，应严格检验和复核立柱及横梁的安装精度，允许偏差应符合施工规范要求。5.2.1.5 幕墙安装施工中应对下列项目进行隐蔽验收：a.构件与主体结构的连接节点的安装；b.幕墙四周、幕墙内表面与主体结构之间间隙节点的安装；c.幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装；d.幕墙防雷接地节点的安装；e.幕墙防火构造。5.2.1.6 结构组件间密封部位表面清理及衬垫放置位置的检验复核。5.2.1.7 检查线脚条和胶条嵌塞是否密实、全面，封缝胶密封是否挤封饱满、均匀一致，外观是否平整光滑。5.2.1.8 检查层间防火及保温矿棉材料是否填塞严实。5.2.1.9 玻璃安装前，检查玻璃的色泽是否均匀一致，镀膜是否有脱落，安装玻璃时涂膜面是否正确。5.2.1.10 幕墙施工过程中应分层进行抗雨水渗漏性能检查。5.2.1.11 幕墙工程验收时应提供下列资料：a.设计图纸、文件、设计修改和材料代用签证文件；b.材料出厂质量证明书，结构硅酮密封胶相容性试验报告及幕墙物理性能检验报告；c.预制配件出厂质量证书；质量管理体系工作规程 文件编号：JD/QW7512-1（12）主题：幕墙工程施工管理规程 版本/修改 A/O 页 码：第 3 页 共 3 页 d.隐蔽工程验收文件；e.施工安装自检记录。5.2.1.12 幕墙工程质量检验应按观感检验和抽样检验分别进行，检验结果应符合施工规范要求。5.2.1.13 检查幕墙成品保护是否有专人负责。5.2.2 幕墙施工安全控制 5.2.2.1 幕墙施工机具使用前应进行检验。5.2.2.2 检查施工人员是否配备安全帽、安全带、工具袋。5.2.2.3 检查幕墙施工工作面安全防护措施以及现场焊接放火措施。5.2.2.4 督促检查专职安全人员到位情况及巡查制度。5.3 事后控制 5.3.1 组织工程验收和评定，填写分部工程现场检查记录表和分部工程质量评定表。5.3.2 幕墙工程验收交付后，由物管部门及时制定幕墙的保养、维修计划。6.编制依据 6.1玻璃幕墙工程技术规范（JGJ10296）6.2建筑施工手册 7.相关/支持性文件 7.1 工程管理过程控制程序 7.2 监视和测量控制程序 7.3 物资产品标识控制程序 7.4 工程质量管理工作规程 7.5 工程材料管理工作规程 8.质量记录 8.1 施工单位管理人员及特殊专业、工种人员资格证明文件统计表（GT/QR1503）8.2 施工单位机械设备证明文件检查表（GT/QR1506）8.3 工程施工进度（调整）计划审批表（GT/QR1507）8.4 工程施工进度计划审批表（GT/QR1508）8.5 工程施工进度（调整）计划汇报表（GT/QR1509）8.6 施工方案审批表（GT/QR1511）8.7 工程管理日记（GT/QR1510）8.8 装饰样板工程验收记录（GT/QR1512）8.9 工程部整改通知单（GT/QR1515）8.10 分部工程质量评定表（GT/QR2302）8.11 分部工程现场检查记录表（GT/QR2303）
