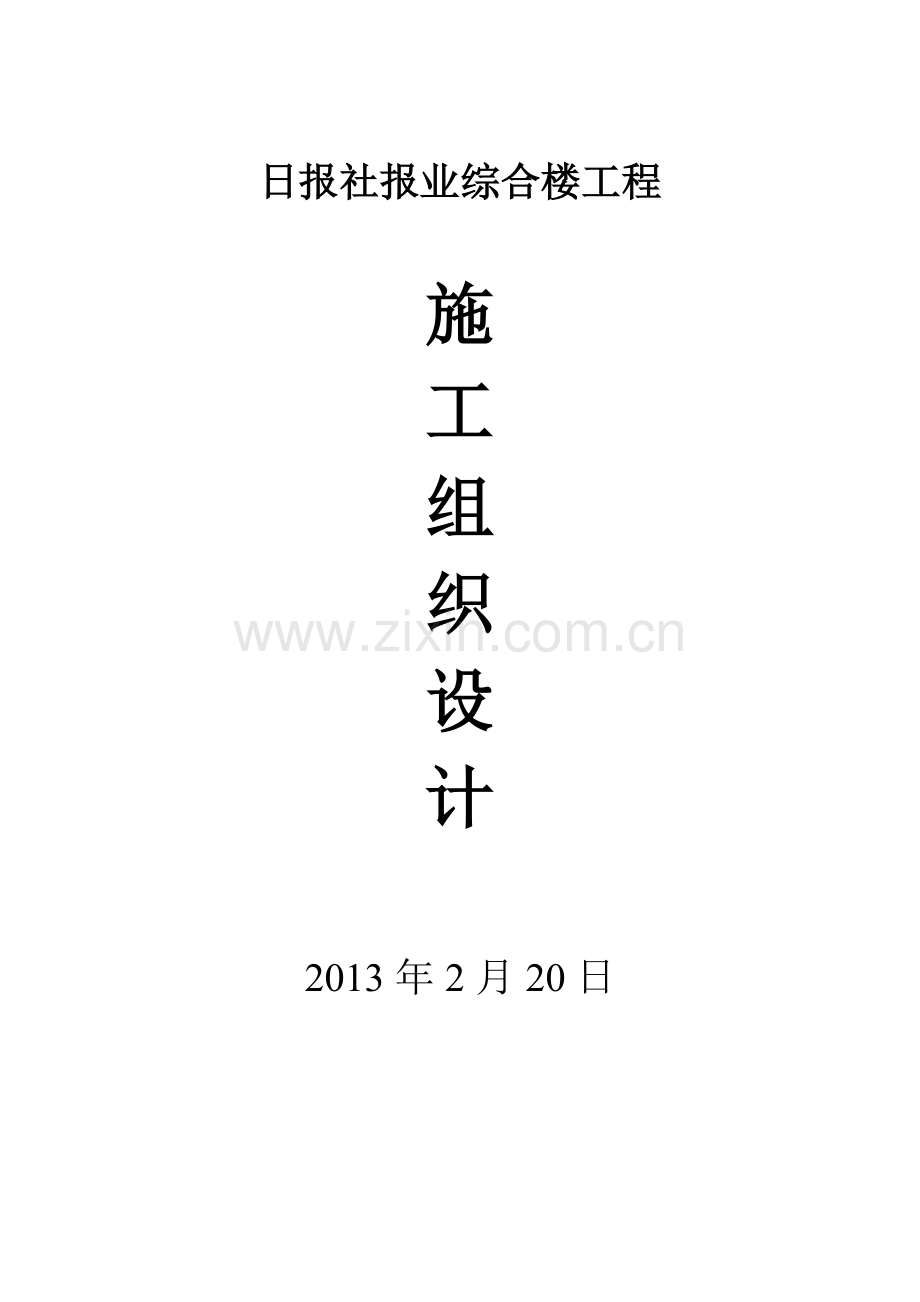

日报社报业综合楼工程

施
工
组
织
设
计

2013年2月20日

目 录
前言 编制依据及说明 ２
第一章 分部分项工程施工方案 ５
第一节:定位放线与轴线、标高控制 ５
第二节：土方工程 ８
第三节：基础工程 ９
第四节：主体工程 １１
第五节 砌体工程 １７
第六节 脚手架工程 １８
第七节 屋面工程 ２０
第八节 楼地面工程 ２１
第九节 装修工程 ２３
第十节 门窗工程 ２７
第十一节 水电安装工程 ３０
第二章 保证质量的措施 ４８
第一节 组织措施 ４８
第二节 施工准备措施 ５４
第三节 施工过程控制 ５５
第四节 本工程关键工序表 ５８
第五节 质量控制流程 ６７
第六节 技术措施执行计划 ７０
第三章 项目管理班子配置 ７２
第四章 施工机械进场计划和劳动力投入计划 ７９
第五章 工程主要材料进场计划 ８５
第六章 施工现场平面布置图 ８６
第七章 冬、雨季施工措施及工期保证措施 ８８
第八章 保证安全、文明施工及减少扰民、降低环境污染和噪音措施 ９２
第九章 土建和安装及各分包单位、监理单位、业主代表配合措施 ９８
第十章 关键施工技术、工艺及工程项目实施的重点、难点和解决方案１００
第十一章 地下管线及其他地上、地下设施加固措施 １０４
第十二章、工程备案与善后服务 １０５
附表 １０６
（一)施工进度计划网络图与横道表 １０６
（二）施工现场平面布置图 １０６

前言 编制依据及说明

本施工组织设计是通过认真学习招标文件，熟悉施工图纸，根据本工程的实际情况而编制的,完全适用于指导本工程施工.
一、编制依据：
1、业主提供本工程的招标文件,招标文件的修改补充资料、设计图纸及设计说明,现场踏勘的施工条件。
2、我公司计划可投入本工程的人力、项目经理、项目管理班子、施工队伍、施工机械设备和周转材料。
3、国家、行业及地方现行的法律、法规、规程、强制性条文和验收规范、企业标准、省、市有关与开展创建文明工地和创建优质工程的有关规定及其他相关文件。施工期间如发生更新,按最新的规范、规定执行。
4、本工程采用主要技术规范：
4.1《建筑地基基础施工质量验收规范》GB50202-2002
4.2《地下防水工程施工质量验收规范》GB50208-2002
4.3《砌体工程施工质量验收规范》GB50203-2002
4。4《混凝土结构工程施工质量验收规范》GB50204-2002
4。5《屋面工程质量验收规范》GB50207—2002
4.6《建筑地面施工质量验收规范》GB50209—2002
4。7《建筑装饰装修工程施工质量验收规范》GB50210—2001
4.8《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
4。9《建筑电气工程施工质量验收规范》GB50303-2002
4。10《智能建筑工程施工质量验收规范》GB50339—2003
4。11《钢筋焊接接头试验方法》JGJ/T27-2001
4。12《混凝土强度检验评定标准》GBJ107-87
4。13《建筑工程施工质量验收统一标准》GB50300-2001
4。14《建设工程项目管理规范》GB/T50326—2001
4.15《建设工程文件归档整理规范》GB/T50328—2001
4.16《建筑机械使用安全技术规程》JGJ33-2001
4.17 《多孔砖砌体结构技术规范》JGJ137-2001

二、工程概况:
Ø 工程名称:泰州市日报社报业综合楼工程
Ø 建设单位:泰州日报社印务有限公司
Ø 建设地点:江苏省泰州市海陵区海事处东侧、法院北侧、日报社南侧
Ø 施工工期:180日历天
Ø 建筑面积：4674。7㎡
Ø 结构类型：框架结构5层
Ø 工程类别：二类
Ø 设计安全等级为：二级
Ø 使用年限:50年
Ø 抗震设防烈度：7度
1、建筑概况：
本工程由江苏现代建筑设计有限公司设计,总长度55.3米，总宽度16。9米，一层高5。8米、二～五层层高均为4。2米,构架层高4.2米，建筑物总高度26。8米.
屋面：为平屋面
门、窗：防火门及铝合金门，铝合金窗.
外墙面：为涂料墙面。
楼地面:水泥砂浆地面,楼面原浆楼面。
内墙面:为乳胶漆墙面。
天棚：喷涂平顶
2、结构概况
本工程为五层框架结构，复合载体桩，承台基础。基础持力层为3层粉砂层。混凝土等级为垫层C15。基础及上部结构为C30（一层框架柱C35,四、五层以上结构为C25）；钢筋为HPB235Ι级钢筋、HRB335Ⅱ级钢筋和HPB400Ⅲ级钢筋;墙体±0.000以下为MU10砼砌块，M7.5水泥砂浆砌筑；±0.000以上外墙为250厚A5。0级粉煤灰加气混凝土砌块,Mb5。0混合砂浆砌筑，内墙为A3。5 200（100）级粉煤灰加气混凝土砌块,Mb5。0混合砂浆砌筑.
3、水电安装工程概况
3.1给排水工程
给排水工程包括：生活给水系统；消防给水系统；排水系统、雨水系统.
3.1.1生活给水系统
本建筑生活用水采用市政管网直接供水,给水管道直接接自罗塘路给水管道。
3.1。2排水系统、雨水系统
排水系统:本工程室内采用污废水合流，污水在室外经化粪池处理后排入城市污水管网。
雨水系统：屋面雨水采用87型雨水斗,采用外排水，屋面雨水和地面雨水汇合后排入小区雨水管网，最后排入市政雨水管道。
3.2强电工程
电气工程包括：低压配电系统；防雷与接地系统.
3。2。1低压配电系统：
本工程用电设备为三类负荷,电源由管理处采用电缆埋地引至配电箱AP1。
3。2。2防雷与接地系统
本建筑物年预计雷击次数为0。0549次/a,建筑物为第三类防雷建筑物。为防直接雷，沿屋顶四周女儿墙敷设Ø10镀锌园钢避雷带，作为接闪器。整个屋面采用不大于20m*20m或24m＊16m网格.利用－40×4热镀锌扁钢通长焊接连通做接地体.
为防雷电波侵入，各种线缆均采用有金属屏蔽层的电缆，所有引入建筑物内的金属管道、金属线槽、电缆金属外皮、金属保护管均应与防雷装置相连。
接地装置：本工程配电系统接地形式采用TN—C-S系统.本工程接地有底压电气设备工作接地、保护接地及防雷保护接地采用联合接地方式，其接地电阻值不大于1欧姆。本工程做总等电位联结，通过总等电位端子板（MEB)将配电箱的PE母线、公用设施的金属管道、金属线槽和桥架、建筑物金属结构互相连通.

三、施工组织设计总体设想:
日报社报业综合楼房建工程施工项目，我公司有幸参加竞标。在认真学习和领会招标文件、施工图纸及勘察施工现场后，并根据我公司目前的管理人员、施工队伍、机械设备等资源情况进行综合分析,我们有信心,有能力承建本工程。我公司承诺，一旦中标,完全接受招标文件中的各项合理要求,努力地和业主、监理、设计等相关单位和部门及专业承包单位配合，共同完成招标范围内的全部项目建设任务。
1、 质量目标：
招标文件要求质量标准符合国家质量验收标准.我公司承诺：确保工程质量一次性达到验收合格标准，争创优质工程。
2、 工期目标：
招标文件要求工期为 180 日历天.拟定 2013年 2 月开工至 2013 年8 月竣工。工期为 180日历天.
3、 安全生产，文明施工管理目标：
我公司承诺：根据企业管理标准，确保本工程创建市级文明工地,切实加强安全生产管理和监控,确保无人身、机械及财产事故的发生。严格遵守市容、环保规定，实行标化管理.

第一章 分部分项工程施工方案
Ø 定位放线与轴线、标高控制
Ø 桩基工程
Ø 土方工程
Ø 基础工程
Ø 主体工程
Ø 砌体工程
Ø 脚手架工程
Ø 屋面工程
Ø 楼地面工程
Ø 装修工程
Ø 门窗工程
Ø 水电安装工程
第一节：定位放线与轴线、标高控制
一、施工测量原则:
工程测量是实施本项目的关键工序，也是确保工程质量的关键.为保证本工程的平面定位控制、垂直度控制和各轴线间距，各地下预埋管线均能符合设计要求，必须加强现场测量放线工作.本工程测量为二级引测，三级复核,即项目工长负责平面轴线尺寸丈量及建筑物高程传递，复核构件截面尺寸,项目工程师负责控制轴线引测，复核平面轴线尺寸和高程，公司总工室负责验收和复核朱体垂直度。
二、工程测量
1。平面轴线控制
（1）根据现场建筑方格网,采用J2激光经纬仪测设，其建筑轴线采用经纬仪分层投测方法.并用钢尺实量经投测传到楼板或柱顶上的各轴线间距离的方法进行校对。
（2)测设的依据是总平面图和建筑物的平面图及基础桩位施工控制网,经核实无误或修正补点，形成施工测量控制网点.
(3）测量控制网点布设原则：在合理的位置布设测量基线后，建立测量控制图。同时核对是否与桩基础施工时的控制网相符。
（4)根据测量控制图布设轴线.基础施工时将各轴线引投于基础上,再接引至上层施工楼面，在各楼层楼面适当位置开设平面轴线200×200引测孔，以此来产生楼面控制轴线，采用激光经纬仪投影。
（5）基础土方开挖前打好龙门桩.龙门桩须保留到±0.000以下施工完毕.
（6）在布设控制网前应考虑本工程平面设计形状可增设辅助点线，达到有效控制平面。
2.标高控制
须于工程动工之前，按照监工员之指示，在基地附近不易受外力侵入地点,设立水平基桩,作为施工之依据（该基桩应以砼铸制并妥加保护,勿使受扰动）。
布设平面轴线控制网的同时，将标高引接到平面控制网内，标测±0。000,上层标高控制可采用钢卷尺直通垂直丈量，以免形成累计误差,层内的标高采用水准仪抄测。
3。垂直度控制
为保证精度和提高工作效率，采用激光经纬仪。框架的柱受日照影响，其垂直度偏差可由公式计算。
Δ=αΔtH2/2b
式中 α-柱材料的线膨胀系数
Δt-柱相对两个侧面的温度差;
H—柱的高度；
b—柱侧面的宽度；
Δ—柱高H处的竖向偏差值。
经实测，当柱高H≤15m时，该竖向偏差值变化不大，可满足规范要求,其日照影响可不考虑。为避免气候的影响，宜选择无风阴天的早晨或晚上进行测设。对于精度要求高的标高传递，可用钢卷尺沿某墙角自±0标高直接向上丈量，把标高传递上去。
在楼梯间设水准点,作为楼层标高传递依据，并经常校核该点的准确性；用经纬仪把底
层轴线垂直引测到施工楼层，作为楼层施工放、验线的依据;外模安装必须用线锤和经纬仪双重检查，严格控制其标高和垂直度；模板安装完毕后，须经质量检验员验收签字，方准进行下道工序施工。
4。施工弹线
（1)标高弹线：50线；排架上作支模标高控制,砼板厚、垫层标高等均需测量做好标记。
（2）楼面轴线在弹线时用红漆作标记，进行墙身弹线时应弹出门窗洞线。
5.施工过程中沉降观测
（1）布点：按JGJ/T8-97规程要求每隔10—15m或每隔2—3根柱布置观测点,作法：在
底层柱外侧构件且通视条较好的部位，设置测点，测点采用统一（质监站）制作的观测点埋设于砼中且固定好,设置标高1000处，观测头应凸出柱面，凸出的尺寸应考虑粉刷层的厚度.
在距建筑物100～300m处，分别设置间距为20~40m的水准基点,其埋设深度大于2m,其高程在埋设10d后测定。
（2）沉降观测测次：沉降观测测次按设计要求进行观测，如无要求时可在基础结构完成后，按沉降观测点布置图进行埋设测点，作为初测数据。以后每完成一层主体结构测试一次，装修阶段每月测试一次，竣工后一年内每三月测一次，第二年每半年测一次，以后每年测一次，直到建筑物沉降变形稳定为止.如观测时，发现沉降不均匀等异常情况应报告业主、监理、设计单位分析原因，采取相应的措施。
6.工程测量质量要求
按（GB50026-93）《工程测量规范》执行.
7。施工测量的检查、复核
由项目部测量员按规划图及设计图进行定位放线。技术负责人、质检员、施工员进行检查、复核，做好定位、放线测量记录，监理方核定、规划部门认可。具体执行总公司《技术管理制度》及《检验、测量、试验设备的控制程序》。
8。测量仪器的检验与校正及使用管理制度
（1）经纬仪对下列项目作检验和校正：
a。上盘上的水准管轴垂直于竖轴；b。视准轴垂直于水平轴;c。水平轴垂直于竖轴；d。十
字丝的竖丝应垂直于望远镜的旋转轴。
（2）水准仪检验与校正的项目：
a.圆水准器管轴平行于仪器的竖轴；b.十字丝的横丝垂直于仪器的竖轴；c.水准管轴垂直于视准轴;d.视准管轴与水准管轴应平行.
(3)经纬仪、水准仪均应在开工使用前送工程测量仪器专业检验单位进行检验与较正，凭检验合格证办理仪器登记手续,检验经纬仪水准在一个使用周期内必须做一次，使用中发现问题及时送检.
(4)钢尺的检验：
30M、50M的钢尺送计量局检测,其它规格的钢尺可采用经检验的尺作比较检验,取得改正值较正。
(5）对自制的托线板、靠尺在使用中应经常和定期进行检验与较正。
（6）各类工程测量仪器和检测工具均属于计量用具,按其属类按计量用具管理程序管理,定期检查,平时使用时发现问题,随时检验。对各类仪器测具分类，登记入册,建立档案，设专人管理，专人使用,办理借用交接手续,借用和交还时均作交接检查,仪器是否有损坏情况，并做好交接记录。

第一节：桩基工程
1。1如图1所示，为现浇载体桩施工工艺流程图.
1.2操作要点：
1.2。1施工组织:
1。2。2施工准备:
1。2.3填料、夯击：
1。2。4钢筋笼：
1.2。5灌注砼：

结束、移至下一根桩
准备工作

测量放线
设备维护，试车
移动桩机就位
检查就位偏差
安放护筒、放置重锤

检查护筒垂直度
提起重锤、填料、沉
护筒至设计标高处
检查标高
填料进行夯击
测三击贯入度
夯填干硬性混凝土
提出重锤
放置钢筋笼
灌注混凝土
提出护筒、振捣混凝土
检查混凝土质量

图1 现浇载体桩施工工艺流程图
6、材料与设备
6。1施工材料为:砼、钢筋、及填充料建筑垃圾（碎砖，混凝土块，砾石等）。
6。2施工设备为：步履式载体桩机、搅拌机、翻斗车。
7、质量控制
7.1、控制桩位
用全站仪和钢卷尺按建筑物轴线定位桩孔，孔位偏差控制在20㎜以内，
7.2、严格控制桩身垂直度
桩机定位后用细长锤成孔，由于护筒直径与桩径匹配，桩径一般不易出现偏差，但因为场地平整等原因，桩机的打桩架可能不垂直于地面，造成护筒不垂直，导致桩孔位不垂直，所以在成孔前和成孔过程中，要严格控制打桩架的垂直度,确保桩孔垂直度在允许偏差1﹪之内。
7.3、控制夯扩体的投料量
桩孔成型后,填入砖块，反复夯实挤密。投料量根据每根桩所处的地质条件异同而变化，投入量不宜大于1.8M3,如投料量大于1。8 M3时，应调整桩长或改变施工参数.
7。4、严格控制三击灌入度
填完砖块后，用3。5吨的细长锤，落距6米，连续三次锤击的累计下沉量要严格控制在12㎝内。
7.5、控制钢筋笼的制作与安装
钢筋笼采用点焊制作而成，主筋连接采用双面焊，焊接要注意同心与焊条规格，同一截面上主筋接头不得超过总配筋量的50﹪，箍筋间距和加劲筋距离严格按设计要求施工.钢筋笼安放时注意孔位，注意吊装时的安全。
7。6、控制混凝土灌注质量
工程采用现场搅拌混凝土，开盘前严格控制混凝土坍落度，保持坍落度位100～120㎜.混凝土的浇注量要依据理论计算值进行控制，如发现异常及时解决。混凝土浇注完成后,提出护筒,护筒提升过程应严格控制速度，密切观察混凝土的沉降量，拔管速度过快易出现缩颈现象,严重者甚至断桩.护筒提出后，插入振捣棒进行振捣，注意插入深度，并快插慢拔。

第二节：土方工程
一、场地平整
进场后即可进行场地平整，推土机整平。
二、土方开挖：
1.本工程独立基础的土方开挖形式:
本项目基础为柱下独立基础,基础埋深较浅,根据设计图纸尺寸，拟采用大开挖,采用人工配合机械开挖，本工程基础设计埋深为－1。6m基础开挖深度处于地下常水位以上,开挖方便。
2.基坑土方开挖：
基坑土方开挖拟采用机械开挖人工修整的方式进行.基坑开挖时，周边采取放坡。
3。土方开挖要求;
（1）严格控制标高,不得超挖。
(2）土方开挖拟采用明沟集水井排水，必要时底板设网沟排水。
（3）土方工程施工应抡不宜拖，地下水应控制在垫层以下500mm。遇雨天必须做到场内、基槽（坑）内不积水.
（4）土方开挖至设计标高后,应及时通知有关单位验槽。
三、回填土
1。基础回填土工艺流程如下：
基坑排除积水→清除杂物→分层回填→分层夯实→做密实度试验→回填土验收合格
2。土方回填要求：
（1)回填土的土源取自各施工区域开挖土源，如土源不够,可采取土方平衡过程中的多余土回填，土质要求选用粉质黏土，并在回填前进行测定,如不符合设计要求，则调换新的土质。
(2）回填土方含水率的确定:回填前，应对土方的含水率测定，并经试验确定,现场土的最佳含水率的数据，回填时如现场土方含水率高于或低于试验确定最佳含水率，应采取措施，摊开晾晒，降低含水率，含水率偏低时，应洒水拌和均匀，达到最佳含水率，方能回填。
（3）回填要求分层进行，每层虚铺厚度视夯实机械的选择而确定，原则上每层虚铺厚度严格控制在250—300之间。
(4）建筑物基坑填土，先将填土堆在基坑边缘，后人工分层回填，再用振动夯来回夯压三遍,取样试验同上。所有回填土块粒应严格控制在5㎝以内,凡不符合要求的土块均要事先采取破碎措施方可回填.

第三节：基础工程
一、概况
本工程基础采用柱下独立钢筋混凝土基础.
二、基础施工顺序与施工流程
为了加快施工进度，在基础施工阶段,根据建筑物的平面组合情况，按照划分的施工区段,组织平面交叉施工.
基础施工顺序:测量放线→挖土→基底人工修正→验槽、验桩→砼垫层→承台、基础柱、筏板基础、地下室剪力墙、地下室顶板→养护→基础工程验收→回填.
三、施工准备
(1)施工技术人员熟悉图纸,研究确定各工序的技术措施，认真做好技术操作工艺交底.
（2)施工用材料、机械设备的组织准备。
(3)施工人员的组织安排，对施工人员作上岗前的技术培训、安全教育.
四、垫层
经基槽、桩基验收合格,轴线、标高复核正确后,即进行C15砼垫层施工。
五、模板工程
基础模板采用多层胶合板，50×100木枋.根据施工图进行模板设计。
安装模板前先得检查垫层标高及轴线位置，弹出基础边线复核无误后方可支模，具体安装法参见主体施工.
六、钢筋工程
熟悉图纸，按图进行钢筋翻样和制作，应注意钢筋的搭接长度、锚固长度、接头位置、框架柱插筋的高度等。
钢筋工程主要包括基础梁、条形基础.
钢筋的位置、数量、规格、形状、尺寸、绑扎的质量及钢筋原材料质量必须符合设计要求和施工验收规范的规定，梁、板应按设计要求及规范规定起拱,各种预留预埋应符合设计要求,对形状较复杂部位的钢筋宜放大样确定，其他详主体工程钢筋部分。
七、砼工程
1、独立基础、筏板基础。砼采用商品砼。为保证砼质量，要砼厂家按下列要求进行控制：
(1）原材料质量关,砼原材料均应试验合格.
(2）砼配比设计关，应严格进行试配。
（3）配制计量关。
（4)搅拌时间关。
（5)严格控制坍落度。
2、砼浇筑
a准备工作就绪经监理验收合格后即可开始拌制浇筑。
b浇筑应连续进行,采用“赶浆法"振捣,振捣的方法应规范。
c砼浇筑采用商品砼,砼的水平运输采用砼搅拌车,砼入模采用汽车移动泵车，水泥使用低热的普通矿渣水泥(水泥用量宜控制在420kg/m3以内）适应基础砼降低水化热的需要。
石子选用5-31。5连续级洁净碎石，含泥量＜1%,增强抗渗能力，减少水泥用量，降低温升。
砂子选用中砂,细度模数2.5以上，含泥量＜2%,可减少水泥用量，降低温升,减少收缩。
外掺料:掺入一定数量的一级粉煤灰（10％）减少水泥用量及改善砼流动性和可泵性，降低砼水化热及减少砼的收缩.
外加剂:在砼内掺入适量的缓凝型减水剂和掺入抗渗抗裂添加剂JM3或UEA—H（降低砼水灰比，产生微膨胀补偿收缩）,并添加聚丙烯纤维,增强砼抗裂强度。
砼浇筑：
砼浇筑前应做好钢筋等隐蔽工程验收和办理砼浇筑令，砼浇捣采用插入式振动器振捣，然后用木抹子抹平整,抹压次数不少于三遍，最后一遍抹压须掌握火候.
砼养护：
砼采用自然浇水养护，草袋或塑料薄膜覆盖，并须在砼养护期间做细致的测温工作，依据测温监控结果,及时采取相应有效措施，确保砼内部温度与砼表面温度及砼表面温度与砼环境温度之间的温度差不大于25度,并保持在养护期间砼表面始终湿润，养护时间不应少于14天。

第四节：主体工程
本工程主体为框架五层，局部六层,砼强度等级C25—C35。
主体施工阶段,拟将本工程以中轴线划分施工段，组织流水施工.计划安装一台塔式起重机解决主体施工阶段的垂直运输.
一、模板工程
1。 支模系统
本工程为框架结构,柱、梁、板、梯的模板均采用18厚木夹板，支撑系统为钢管排架，模托管上铺木龙骨（50×100木方）。
梁支撑的立杆间距为600—700，板支撑的立杆间距为900，立杆根部设扫地杆外，每1800设一道纵横连杆，用十字扣件连接。柱箍的间距为450～500，用钢管及φ12螺杆及山形卡进行紧固；柱边大于600MM时，中间加一根φ12对拉螺栓。梁的竖档间距为600—700MM,顶端加斜撑固定，当梁高大于700MM时，在距梁底2/3高度处加设对拉螺栓,墙柱需加设抛撑。柱、梁、模板采用钢管排架及门架支撑施工工艺，组合及支撑见下图:

柱模板组合示意图

梁与板模板示意图

2。 模板的配制
模板的配制应在熟悉图纸的基础上,设定模板的周转使用办法，认真进行翻样，主体施工阶段,配备足够数量的模板及支撑。并根据结构设计及构造特征建立快速拆模系统，以提高模板周转使用率。
3。 模板体系安装的技术措施
a 模板安装前应复核轴线、标高，应特别注意厕所阳台与室内的高差分界，模板安装前应清理其表面垃圾、污渍并涂刷隔离剂.
b梁、板跨度大于4M时模板应起拱，起拱高度为梁跨度的1/1000-3/1000，主次梁交接时先主梁起拱，后次梁起拱。
c 柱模板安装前必须在根部加设限位钢筋(在钢筋工程分部已提及），用砂片磨成平头,以确保柱模位置的正确。
d 为防止柱角漏浆，柱角采用定型技术，见下图：

e柱模安装时在其一侧的下脚必须留有清理孔，便于清理垃圾；
f楼梯模板应放大样,休息平台处上下跑的终止与初步应错开一个装饰厚度,使装饰面保持在一线。
g 柱与梁、板接头处模板应认真制作，拼缝严密,严禁乱凑乱塞,以确保接头不变形，不漏浆，板缝大于2mm时应贴密缝胶带或作嵌缝处理；
h 支撑系统落于回填土上时，须经夯实,立杆脚支于木垫板上垫木应垂直于梁的长度方向,垫脚木板厚不少于50mm，其面积应大于0。2m2如梁断面较大时，应对支撑排架进行强度及稳定性验算;
i 梁面的各种预埋件孔洞应预留，各种预埋铁件应预先设置，不得遗漏;
j模板安装后应将对安装范围内的杂物垃圾清除干净.
4。 模板工程的质量要求
a 模板及支架必须具有足够的强度、刚度和稳定性。
b 模板的接缝应控制在1.0-1。5毫米之间（企业标准）；
模板的实测偏差应符合规范的规定.
5. 模板的拆除
拆模时间应视砼强度(可作拆模砼试块)确定。
非承重模板（柱、梁侧模）拆除时,结构砼强度不宜底于1。2Mpa;
承重模板（梁、板底模)的拆除时间如下表,且必须在再上一层的梁板砼浇筑后;
拆模顺序为后支先拆,先支后拆，先拆非承重结构模板，后拆承重模板；
拆除跨度较大的梁底模时，应先从跨中开始，分别拆向两端
拆模不要用力过猛过急,所拆模板要逐块传递下来，不得抛掷，拆下来的模板要及时清理、整理,板面涂隔离剂,按规格分类堆放整齐。
各种砼构件拆模砼强度关系表
结构名称
结构跨度（M)
达到砼标准强度的百分率(％）
板
≤2
50
〉2，≤8
75
梁
≤8
75
〉8
100
悬臂构件
≤2
75
>2
100
6. 模板的维修与保养
模板使用后，再次使用前,应将表面灰浆清理干净，涂刷隔离剂;
每层模板拆除后在楼层集中维修,经配制后重新翻至上层使用。
二、钢筋工程
在进行结构施工图阅图和技术交底、钢筋翻样时要特别重视钢筋的锚固、搭接长度、接头位置、箍筋加密区、附加筋、吊筋等及梁、板、柱、梯的节点构造。
1。 钢筋制作
钢筋制作前，应验证其质保书、复试报告，合格后方可加工，并按图核对复核翻样单，核对品种、规格、级别等是否符合设计要求，并作追溯性记录.
钢筋在加工棚内集中制作，加工棚应场地平整，道路畅通，用电设施齐全.
钢筋翻样前要仔细阅读图纸的施工说明，根据施工图计算出各种型号的钢筋规格、数量，并绘制样图，注明弯起钢筋位置、角度等.
圆盘筋调直可采用钢筋调直机直接调直切料，如采用卷扬机冷拉法调直时,冷拉延伸率小于4%。
钢筋切断应根据钢筋的直径、长度、数量和长短搭配，先断长后断短，尽量减少和缩短钢筋接头，以节约钢材。钢筋需要接长时，应预先编制接头位置布置图,接头的位置、数量应符合设计及规范规定。
钢筋的弯钩按图纸抗震构造要求实施,弯曲半径为2。5d,弯钩135度，平直部分为10d。使用在钢筋较密处的箍筋为穿筋方便，可弯90度弯钩，待绑扎好后,再用专用工具调整成135度。
制作好的钢筋半成品，应按使用部位、构件、型号、规格等挂牌堆放.
梁通长受力筋连接，拟采用连续闪光对焊，及机械连接接头、柱钢筋采用电渣压力焊连接接头，接头必须经现场见证取样试验合格后方可制作。
2。 钢筋绑扎与安装
结构层钢筋安装顺序:a根据楼面上所投放的柱定位线，检查、校正竖向钢筋;b套柱箍筋；c竖向钢筋接长;d绑扎柱钢筋；e楼面梁板钢筋绑扎。
钢筋绑扎严格按图施工.
绑扎柱、梁箍筋和布设楼板筋前用粉笔划出设计要求的间距，应特别注意箍筋加密区的范围、间距，再进行绑扎和布设。
板、主次梁钢筋交叉处，通常板的钢筋在上，次梁钢筋在中间，主梁钢筋在下。为保证悬臂梁的受力筋位置正确,板的受力筋应用垫铁架起。
柱竖向筋采用电渣压力焊，HJ431焊剂。
柱箍筋应垂直纵筋，弯钩上下交错排列，竖向钢筋交叉点均应扎牢，铁丝扣要相互成八字形绑扎,同时应核对柱箍筋加密区部位、范围,梁柱节点范围内柱箍筋必须严格按照加密要求绑扎，在柱截面变化处,其上下层柱筋应在绑扎前做好冷弯处理.
柱竖向钢筋的垂直度控制,在柱根及顶部采用焊接钢筋固定支撑方法使其稳定,防止砼浇筑过程中钢筋移位，见下图：

楼梯柱竖向插筋弯钩朝向柱心，角部钢筋弯钩平面与模板面成45度夹角，截面小的柱子其柱筋弯钩与模板夹角不小于15度。
梁纵向钢筋出现双层或多层排列时,两排钢筋间垫Ф25短钢筋.
板的钢筋绑扎应按规范要求，上部负弯距筋应用垫铁架起.
板钢筋的扎点：单向板梁两侧两行满扎，其余梅花扎；双向板全部满扎。扎扣呈“八”字形分布，锚固弯脚弯向砼内.
梁、板中的预留孔洞处钢筋不得随意切除，洞口加强筋按图纸要求设置绑扎。当洞口小于300时，板受力筋可直接调整从洞边绕过，当洞口尺寸大于300时,应按设计图的构造要求进行补强。
为保证钢筋保护层厚度应在梁侧面、底面、板底、柱纵筋外放置相应厚度的垫块,每1米垫一块，垫块采用比结构砼高一级强度等级的水泥砂浆或细石砼制作.
柱与墙间的拉接筋、柱墙交接过梁纵筋需预留，门窗洞口紧靠柱边或柱边墙垛尺寸小于过梁搁置长度时，应在柱内预留过梁纵筋,且长度符合设计要求。门洞尺寸大于1。5m时,应按门洞尺寸在其边预留构造柱插筋。
钢筋绑扎过程中应加强检查，重点检查钢筋的规格、形状、尺寸、数量、间距、锚固长度、搭接长度，锚固长度及节点处理,核心箍筋数量，双向板转角处放射筋的配置，接头位置等是否符合设计要求和有关规定，发现问题及时纠正，钢筋及模板工程应进行隐蔽验收,监理验收合格后办理隐蔽验收记录,钢筋绑扎偏差值必须符合验收规范.
三、砼工程
1。施工准备工作：
确定砼的浇筑量及砼坍落度及浇筑的起止时间,需要输送泵的型号，了解砼浇筑期间的天气情况。
对施工机械进行检查,配备足够的机械施工用具,满足施工要求.
配备足够的施工力量,组织参施人员进行砼浇筑的施工及安全操作、技术交底.
项目部组织质检、技术、安全等人员对钢筋、模板的安装质量,预留洞、预埋件的标高位置，进行检查、复核合格后，报监理验收，办理砼浇筑令.
做好夜间照明，砼表面覆盖的材料器具准备,确定浇筑的方向，疏通施工道路。
确定砼浇筑质量的关键控制点以及解决的措施.做好间断施工等特殊情况的应急预案(施工缝留置)，落实好浇筑过程中管理人员值班的名单以及处理相关事宜的职责和要求。
搭设好施工要道,对模板内的杂物进行清理,并浇水湿润.
2。砼制作:
本工程采用商品砼,施工前由项目技术负责人对砼厂方提供砂、石、水泥、外加剂的产品合格证,材料复试报告及砼设计配合比单进行审核.
3.砼运输:
本工程砼采用移动式汽车泵，将砼输送到施工浇筑点.
4.砼浇筑：
① 柱砼浇筑：本工程考虑到层高较高，但柱梁结点处钢筋较密,砼下料困难，浇筑时应细致认真。柱砼浇筑前应用50-100厚与砼配比相同的水泥砂浆,作接浆处理,柱砼应分层浇筑,每层的下料厚度控制在500㎜以内,每段高度不超过2米,并用插入式振动器振捣密实，振动棒的振捣作用半径按30—40㎝考虑。
② 梁板砼浇筑：梁板应同时浇筑，浇筑方法应由一端开始用“赶浆法"先浇筑梁，应根据梁的高度分层浇筑成阶梯形，达到板底标高层与板砼一起浇筑并随着阶梯的不断延伸到终点。梁砼应分层振实,第一层下料应慢速度，采用赶浆法振捣使水泥浆始终饱裹着石子向前移，使梁底部位的钢筋有充足的水泥浆填实,在浇筑梁柱节点及梁筋较密处砼时，应选用石子粒径较小的同强度等级的砼，并用小直径的振捣棒进行振捣.浇筑板砼的虚铺厚度应略大于板厚，用平板振动器垂直于浇筑方向来回振捣，如板厚度较大时,可用插入式振动棒托拖振捣，并用铁插尺检查砼的厚度。振捣完毕后用长木括尺将板面砼括平，木抹子槎抹拍实,并在砼终凝前用木抹子进行二次槎板，除去板面的积水及浮浆及柱筋上的水泥灰浆，对柱头部位进行毛化处理，其它板梁面应顺同一方向扫毛。
5。施工缝设置：本工程主体结构设计梁板结构砼浇筑不留施工缝，如遇特殊情况施工缝留置位按下列要求设置。
宜沿次梁方向浇筑楼板，施工缝留在次梁跨度中间的1/3范围内,单向板施工缝可留在平行于短边方向的某一部位，施工缝应与梁板轴线垂直，不得留斜槎，施工缝面宜用木板或钢丝网挡牢，楼梯施工缝可设在梯段的1/3跨位置，同时应避开梯段上部负弯短筋的位置。
施工缝处理：施工缝砼待其强度达到1。2Mpa后才能继续浇筑，浇筑前应将砼表面的浮动砼、软弱层(浮浆）剔除,并用水冲洗干净浇筑前先用同配比减石子的砂浆浇筑500—100厚，然后继续浇筑砼，应细致操作振实，使新旧砼紧密接合.
6。砼养护:砼浇筑完毕后，应在12小时以内加以覆盖和浇水养护，天气火势时可在浇筑完成后5—6小时进行养护。浇水的次数应能保证砼有足够的湿润状态.本工程选用的是商品砼,砼内掺有减水、缓凝外加剂，其养护的时间不得少于14天。

第五节 砌体工程
一、材料
1。 墙体做法
本工程外墙采用A5。0级粉煤灰加气混凝土砌块，Mb5混合砂浆砌筑，内墙采用A3。5级粉煤灰加气混凝土砌块,Mb5混合砂浆砌筑。
2。 质量要求
a砖的品种、强度等级必须符合设计要求，并有出厂合格证。
b优先选用普通硅酸盐水泥或矿渣硅酸盐水泥。
c采用中砂，含泥量不大于3%。
d按规定取样送检，合格后方可使用,
e砂浆标号按设计要求采用机械拌制，砂浆应具有良好的稠度,其分层度不大于2CM，砂浆稠度控制在7～9CM范围内。
二、砌筑
1。提前一天给砖浇水湿润
2.砌筑前清理基层，弹出墙身墨线,对基层进行找平，如找平厚度＞20时,应用细石砼找平,然后进行试摆砖，确定竖向灰缝大小；
3。砌体施工时应正确设置皮数杆，拉线砌筑，皮数杆上应注明皮数及竖向构造部位；
4。砌筑采用铺灰砌筑方法，并对竖缝采用灌浆方法进行操作.
5。组砌合理，上下错缝，不得有通缝瞎缝,灰缝应横平竖直，灰缝厚度应符合规范要求，砂浆饱满，竖向灰缝采用加浆法，水平灰缝饱满度不得小于80％;
6.门窗洞口要按规定间距设置符合设计要求的过梁，紧靠框架柱的门窗或柱边墙垛尺寸小于过梁搁置长度时，过梁钢筋应在浇筑砼时预留纵筋，待墙砌到过梁底标高时，将钢筋接长,进行现浇；
7.墙与柱间应设拉接筋,用 2φ6@500，伸入墙内1000或至洞边;
8。在墙的转角处以及墙长大于4M时，每4M设一个构造柱，门洞大于1。5m时，洞侧设置构造柱，断面同墙厚，配筋一般为4φ12，φ6＠200，构造柱上下端400长度范围内，箍筋加密到＠100,纵筋在楼面浇筑时预留插筋，构造柱钢筋绑扎完毕后应先砌墙后浇筑砼，构造柱按马牙槎砌筑，每500MM设2根φ6拉接筋一道。
9。转角处及交接处应同时砌筑（构造柱除外）,对不能同时砌筑而需留槎时,应留斜槎，留槎长度不小于高度的2/3.多孔砖墙体留洞及脚手洞的位置应距交接处＞500mm，每天砌筑高度不大于1。8m.
10.厕所间隔墙底部须浇200高砼止水带.
11。不得在过梁上与过梁成60º角的三角形范围及过梁净跨度1/2的高度范围内、宽度小于1m的窗间墙、砌体门窗洞口两侧和转角处500mm范围内设置脚手眼.脚手眼补砌时，应清理垃圾，浇水湿润，灰缝应填满砂浆，不得用干砖填塞。
12。砌筑过程中应与水电安装部门联系留设孔洞，预埋线管。不得随意打凿墙体和在墙体上开凿水平沟槽.宽度超过３00mm的洞口上部，应设置过梁。
13.窗台板可作成钢筋砼腰带与框架柱或构造柱拉接，钢筋在柱内预留.
14.砌体工程质量按（GB50203-2002）《砌体工程施工质量验收规范》进行检查验收。

第六节 脚手架工程
根据本工程建筑结构情况，为满足施工和施工工期的要求,拟采用以下脚手架形式搭设内、外脚手架。
一、脚手架形式及基础
1.沿建筑物内、外侧周边采用落地式双排扣件钢管脚手架。
2。脚手架基础必须坚固稳定。其做法应在基坑回填后进行脚手架基础处理。素土夯实找平，并有排水措施，地基上铺设130mm厚的道渣基层，面层现浇C15砼地基，厚为200mm，宽度超出脚手架宽两边各100mm以上，待砼强度达到70％以上时，才可搭设脚手架。立杆下面铺50mm＊150mm＊2000mm道板垂直于墙面放置，长度大于3000时，可平行于墙面放置.
二、脚手架搭设要求
搭设时必须严格按照操作规程施工,按脚手架的搭拆专项方案要求搭设，脚手架用材料必须符合规范规定.
1。双排扣件钢管脚手架，采用随楼层结构逐层向上搭设的方法搭设。
2。立杆间距为150
