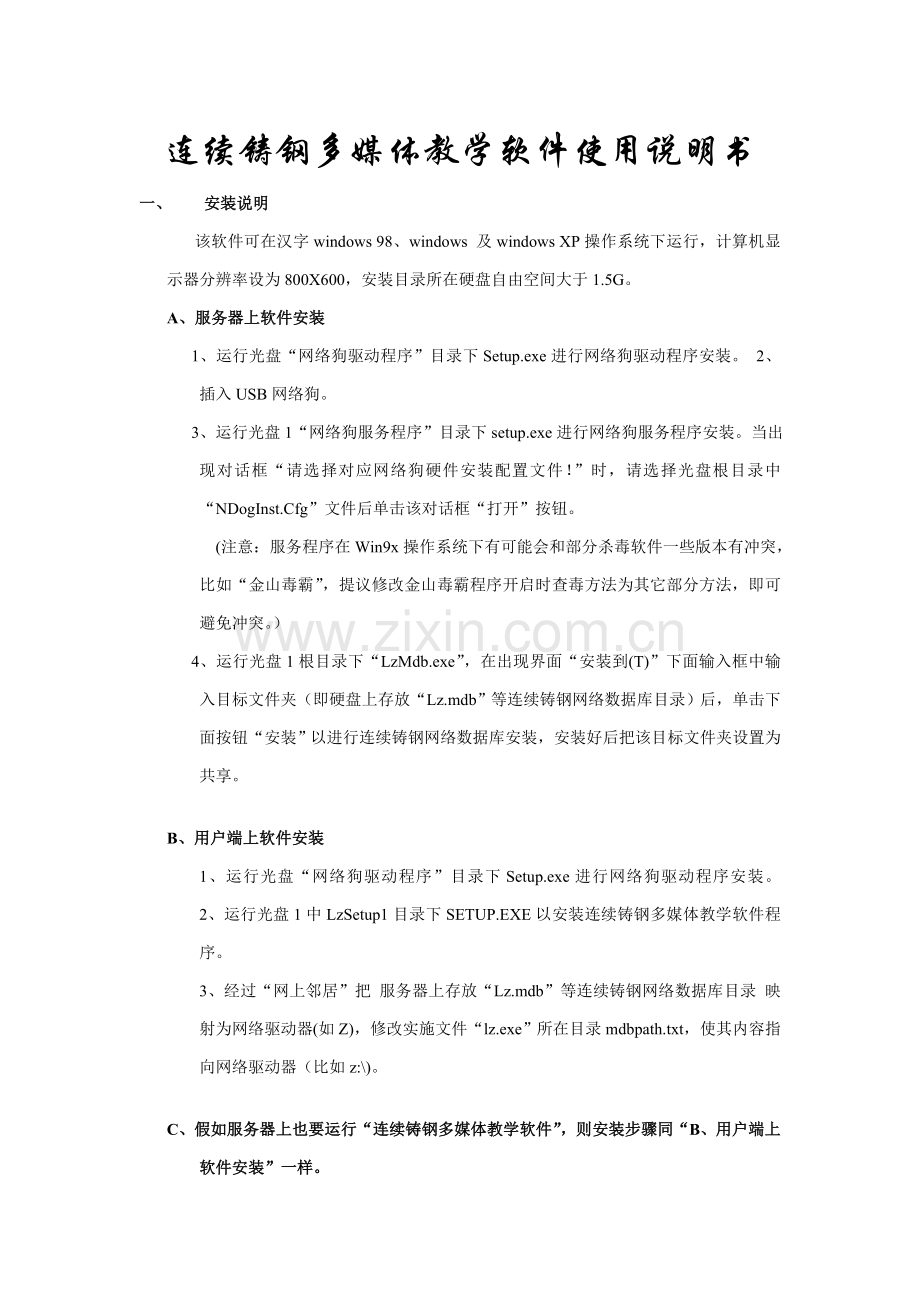

连续铸钢多媒体教学软件使用说明书
一、 安装说明
该软件可在汉字windows 98、windows 及windows XP操作系统下运行，计算机显示器分辨率设为800X600，安装目录所在硬盘自由空间大于1.5G。
A、服务器上软件安装
1、运行光盘“网络狗驱动程序”目录下Setup.exe进行网络狗驱动程序安装。 2、 插入USB网络狗。
3、运行光盘1“网络狗服务程序”目录下setup.exe进行网络狗服务程序安装。当出现对话框“请选择对应网络狗硬件安装配置文件！”时，请选择光盘根目录中“NDogInst.Cfg”文件后单击该对话框“打开”按钮。
(注意：服务程序在Win9x操作系统下有可能会和部分杀毒软件一些版本有冲突，比如“金山毒霸”，提议修改金山毒霸程序开启时查毒方法为其它部分方法，即可避免冲突。）
4、运行光盘1根目录下“LzMdb.exe”，在出现界面“安装到(T)”下面输入框中输入目标文件夹（即硬盘上存放“Lz.mdb”等连续铸钢网络数据库目录）后，单击下面按钮“安装”以进行连续铸钢网络数据库安装，安装好后把该目标文件夹设置为共享。

B、用户端上软件安装
1、运行光盘“网络狗驱动程序”目录下Setup.exe进行网络狗驱动程序安装。 2、运行光盘1中LzSetup1目录下SETUP.EXE以安装连续铸钢多媒体教学软件程序。
3、经过“网上邻居”把 服务器上存放“Lz.mdb”等连续铸钢网络数据库目录 映射为网络驱动器(如Z)，修改实施文件“lz.exe”所在目录mdbpath.txt，使其内容指向网络驱动器（比如z:\)。

C、假如服务器上也要运行“连续铸钢多媒体教学软件”，则安装步骤同“B、用户端上软件安装”一样。
二、 功效介绍
本连铸多媒体软件含有以下关键功效：
1． 连铸关键设备功效介绍
在背景音乐下学员能够在计算机显示器前观看连铸关键设备动画和功效介绍。学员能够随时打开、关闭背景音乐，随时观看连铸现场设备录像资料，也能够随意选择或切换到任何设备，反复观看，直到搞清楚为止。
2． 自动演示整个连铸生产工艺过程
学员能够在计算机显示器前观看多种模式下现场连铸生产工艺过程，随时观看连铸现场生产工艺录像资料，也能够随意选择或切换到连铸工艺过程任何操作过程，学习该工艺过程具体内容。
3． 连铸工艺过程仿真操作
学员能够自己动手浇铸一炉钢，而且可进行连铸各关键岗位仿真操作。学员能够自行确定连铸关键工艺参数，在此基础上完成一炉钢浇铸过程。假如学员所设定工艺参数不正确，软件可提供在线帮助，同时显示出故障操作画面。这么既能够作为老师教课时辅助手段，学员也能够达成自学目标。
4． 丰富多彩多媒体教学
本软件利用多媒体技术，演示连铸设备和工艺过程，并能够对工艺过程进行仿真操作。逼真动画、真实录像片段、具体工艺参数显示，轻松活泼背景音乐、生动形象教学内容，能大大地缩短教学培训时间，调动学员学习主动性，提升教学效果。
5． 强有力在线帮助
在本软件学习过程中，随时能够利用在线帮助查询相关理论知识。理论知识基础覆盖了连铸过程全部理论内容。
6． 培训考评功效
本软件含有培训、考评功效，学员能够经过该软件进行考评。考题能够加以补充和调整。
三、 操作说明
根据“安装说明”中步骤完成安装后，在计算机桌面上会出现“连续铸钢多媒体教学软件”快捷方法图标，图1所表示。

图1
双击图1中“连续铸钢多媒体教学软件”图标，或图2所表示选择开始--à程序-à连续铸钢多媒体教学软件 开启连续铸钢多媒体教学软件主程序lz.exe，出现图3所表示开启画面。

图2

图3
在图3中选择屏幕右边“退出”按钮，则退出本软件，选择“继续”按钮，则进入图4所表示主菜单画面。

图4
在图4中选择屏幕右边“退出系统”按钮，则退出本软件，选择“连铸设备”按钮，则进入图5所表示画面。

图5
选择图5菜单中选项，则可进入对应三维动画或录像演示画面。选择图5中“返回”按钮，则返回图4所表示主菜单画面。
选择图4中“工艺演示”按钮，则进入图6所表示“工艺演示”画面。

图6
选择图6下拉式菜单中选项，则可进入对应工艺演示画面。选择图6右侧播放阶段中选项，则可演示对应工艺模式动画。选择图6下方暂停按钮，可暂停动画演示，复选可继续演示。按“返回”按钮可回退到图4主菜单界面。按“退出”按钮可退出本软件。
选择图4中“仿真操作”按钮，则进入图7所表示“仿真操作”界面。

图7
选择图7中冶炼计划是仿真操作首选项，必需将其填好后才能进行下一步操作。冶炼计划下拉菜单中选中“新建”，可进入图8所表示界面。选择图7中返回选项，则回退至图4所表示主菜单。

图8
图8界面中参数可由操作者自行填写，也能够选择缺省值。按“确定”键后，可进入 图9所表示“操作工艺”下拉菜单。选择其中“浇铸准备”选项，选中全部按钮复选项，表示对全部关键部位检验工作准备完成，可进入下一步骤，图10所表示仿真操作界面。

图9

图10
能够对仿真操作中选项进行选择，此时出现连铸仿真操作画面，现有动画，又有浇铸参数显示。当全部仿真操作完成后，能够进入岗位操作菜单。在操作岗位下拉式菜单中选择主控操作选项，出现图11所表示界面。

图11
将全部参数框填妥后，按“确定”按钮，可进入“送引锭操作”、“钢包操作”、“浇铸操作”和“切割操作”控制界面，图12、图13、图14和图15所表示。

图12

图13

图14

图15
在上述操作岗位界面中，依次开启电源，确定操作方法状态为自动或手动，确定操作模式。在手动方法下，将由操作者选择操作按钮，操作次序错误，系统将会在成绩中扣分，并会出现对应提醒。在自动方法下，系统将自动完成目前界面中全部操作。
假如上述操作过程中没有按正确步骤操作，则软件会给出警告，同时警告数会累加，该警告数同连铸数据一起能够存入数据库中。
界面左下角有控制声音播放按钮，能够进行背景音乐选择。
按“返回”键，回退至图7所表示仿真操作界面。

图16
在图4主菜单中选择“连铸故障”，则进入图16所表示界面。
在下拉式菜单中选择所需项目，系统将演示并说明对应故障，图17所表示。按“返回”回到主菜单，按“退出”退出软件。

图17
在图4主菜单中选择“连铸知识”，则进入图18所表示“连铸知识”界面。

图18
该界面如同电子书籍，章节内容树状链接，能够阅读全部相关连铸理论知识文字材料。
关闭该界面，可回到图4所表示主菜单。
在图4所表示主菜单中选择“连铸考评”，可进入连铸知识考评界面，图19所表示。

图19
在图19所表示“理论考评”画面中，输入考生号码和姓名。
注：考生号码第一位为“1”、“2”或“3”（“1”表示“初级”，“2”表示“中级”，“3”表示“高级”），考生号码第二和第三位为卷号，考生号码其它十位为考生代号。
按提醒要求输入考生号码和姓名，可按“开始考试”按钮，进入图20、图21所表示试卷界面。

图20

图21
考生进入图20或图21所表示考题画面后，单击上面标签“是非题”、“选择题”、“计算题”和“问答题”能够选择目前题型。单击按钮“上一道”、“下一道”及“直接跳到”直接跳到目前题型中自己想做考题。单击按钮“取消考试”而且确定后能够取消目前考试返回到图19画面。单击按钮“结束考试”或要求考试时间到了则结束目前考试，计算机自动给出此次考试分数而且把答题结果和分数存入计算机。
按“结束考试”按钮，则返回到图4所表示主菜单界面，进行下一步学习或退出软件。
