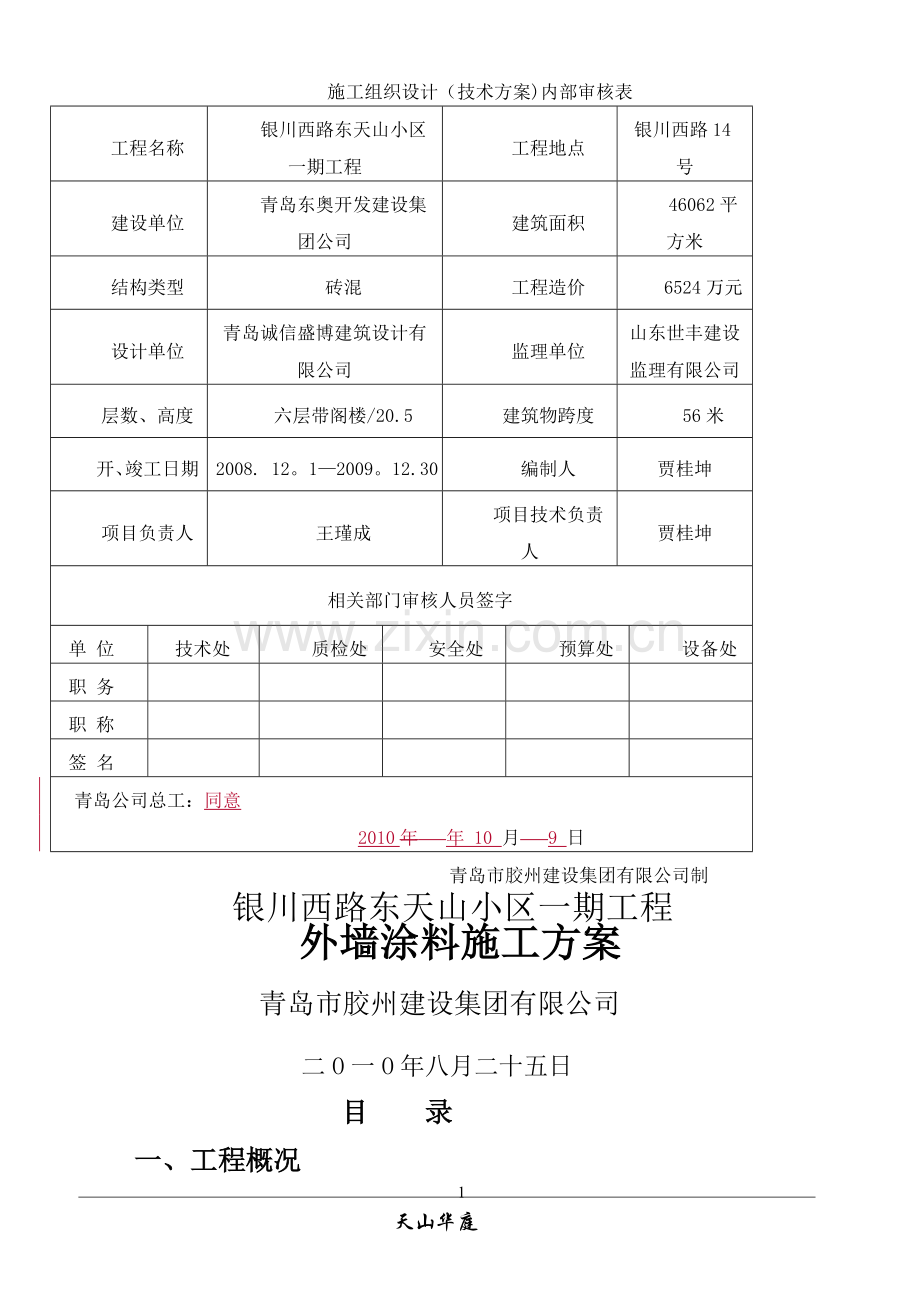

施工组织设计（技术方案)内部审核表
工程名称
银川西路东天山小区一期工程
工程地点
银川西路14号
建设单位
青岛东奥开发建设集团公司
建筑面积
46062平方米
结构类型
砖混
工程造价
6524万元
设计单位
青岛诚信盛博建筑设计有限公司
监理单位
山东世丰建设监理有限公司
层数、高度
六层带阁楼/20.5
建筑物跨度
56米
开、竣工日期
2008. 12。1—2009。12.30
编制人
贾桂坤
项目负责人
王瑾成
项目技术负责人
贾桂坤
相关部门审核人员签字
单 位
技术处
质检处
安全处
预算处
设备处
职 务

职 称

签 名

青岛公司总工：同意
2010年 年 10 月 9 日
青岛市胶州建设集团有限公司制
银川西路东天山小区一期工程
外墙涂料施工方案
青岛市胶州建设集团有限公司
二O一O年八月二十五日
目 录
一、工程概况
二、本工程涂料施工特点
三、涂料体系设计方案
四、涂料工程施工方案
五、质量目标及控制重点质量标准及控制重点
六、安全保证措施与文明施工
七、施工管理机构
八、施工准备与进度计划
一、工程概况：
①项目名称：银川西路东天山小区一期工程;
②工程地点：青岛市银川西路14号；
③建设单位：青岛东奥开发建设集团公司东天山小区开发项目部；
④总包单位：青岛市胶州建设集团有限公司;
⑤监理单位:山东世丰建设监理有限公司；
⑥设计单位：青岛诚信盛博建筑设计有限公司；
⑦承包方式：包工包料；质量目标:合格；
⑧工期要求:30天;
⑨基本情况：
共8栋楼；层数1～6层;最高16.8米;结构形式：砖混；
其中涂料约9000m2;
二、本工程涂料施工的特点
①青岛核心区高档公寓，颇受各界关注;
②通过劈开砖、高档涂料丰富建筑立面效果,质量目标较高；
③单位工程较多,工期紧； 涂料立面造型线条丰富；
④涂料工程零星,且全部集中在顶层，门窗、劈开砖成品保护量大；
⑤根据现场情况只能用滑板施工，又是坡屋顶；安全防范措施严格；
⑥外墙涂料和外保温为两家单位施工，后续责任界定难度大
三、涂料体系设计方案
（一）设计依据：
①8月15日现场勘察情况;
②设计图纸；招标文件，合同约定；确认样板；业主要求;
③国家住宅装饰装修工程施工规范（13)涂料
④SKK弹丽硅涂料标准施工工艺
(二）设计原则
①技术先进、安全可靠、经济合理；满足建筑外立面要求；
②适应保温基层正常温度变形产生杂纹而不产生裂缝；
③能承受青岛地区极端气温作用而不产生破坏；
④能有效防止雨水渗透而不影响正常使用；
⑤组成材料具有理—化稳定性、相容性、防腐性、防生物侵害性；
（三)涂料基本体系设计
①涂料体系选择：根据设计原则及合同文件技术要求，本工程选用世界名牌产品：“SKK弹丽硅超耐久低污染涂料体系”
②SKK弹丽硅涂料体系工艺材料组成
①主体保温、抹灰墙面满足土建验收条件；
②基面充分干燥,含水率小于10%，PH值在10以下；
③QH—115柔性腻子批刮至墙面平整、线条顺直；
④SKK水性弹性底漆滚涂一遍
⑤SKK弹丽硅造型中涂一遍（小拉花）
⑥SKK弹丽硅平涂面涂一遍
⑦涂料颜色根据样板要求分区
四、涂料工程施工方案
（一）本涂料工程对墙体基面的要求：
①完成土建主体的结构验收：对砼剪力墙、梁、柱、构架、线条等
结构表面的蜂窝、麻面、漏筋、跑模等质量问题由土建总包单位进行局部处理，墙体脚手架眼必须按规范堵塞；
②外墙抹灰装饰分项工程验收；全部外墙面（包括保温、砼造型、构架等)完成抹灰工程，墙面垂直度、平整度满足规范要求，阴阳角方正,线条顺直，无空鼓；
③门窗外墙洞口齐平：要求土建单位抹灰调整，保持各层外墙洞口横平竖直；
④涂料施工应有完整的工作面；
⑤窗口防渗是防水节点的重要部位：建议对窗口的保温处理严格验收。
（二）涂料施工方案：
①工艺的工序流程：
准备工作
…………检查施工部位情况、基面条件、所需材料、工具等。
满刮腻子
铲除有凹凸不平、高低不平、洞穴等部位然后用基面调整材料进行找平修补。
保 护
……………将施工部位周围保护好。

涂底漆
……………强化基层的表面，提高起密着性，使吸收率均一。

第一遍面漆
…………按照选定的材料及造型施工,形成弹性涂层。
在具有弹性的同进，保护弹性主材清洁。抗污染型弹性面漆，全面保护建筑物提高使用寿命。
第二遍面漆
……………对涂装效果 进行认真检查，有必要时补修。

清扫
…………… 除去涂装表面污物.
②施工方法:
1、涂料施工前对基面的要求：
由于涂料施工是建筑物外装饰的重要组成部分，会直接影响到整座建筑物的完工效果,而涂料的施工在很大程度上会受到基面的影响，所以为保证最终效果在外檐抹灰时要求严格按照国家验收标准进行施工和验收.
（1)良好的干燥基面，使含水率在10％以下、PH在10以下。
（2)基面的平整度：因为涂料的完工厚度一般不超过0.4mm，靠涂料找平凹凸处是不行的,所以应要求土建外檐抹灰时严格执行国家的验收标准.
（3)基面的坚实度：要求水泥基面的罩面层灰砂必须符合规定，基面坚实，不起砂、无裂缝、无空鼓及蜂窝眼等.
（4）新建筑物水泥灰膏常出现粉化现象，不加处理的施工会引起涂膜与基面附着不良,所以要良好的磨擦表面,除去粉化末后涂装.而且水泥灰膏施工时一定要使用金属抹子压光。
(5）施工环境：因为施工受到气象条件的影响，所以请特别注意.可以施工的气象条件如下：
在温度5℃以下时原则上就避免施工。如必须施工的话，则应选朝阳的地方,待温度达到5℃以上时开始施工.
2、材料的使用
（1）开罐使用前先将罐用力摇均，开罐后用手提工电动搅拌器将材料充分拌后再使用，但是应注意在搅拌过程中尽量不要打出气泡来。
（2)调配比如果错了或搅拌不均的话,施工后可能会发生涂料结膜不良，不硬化，涂膜剥离或变色等现象。
(3）不能和其他的材料混和使用，否则会引起硬化不良，装饰效果不佳以及涂膜剥离.
（4）开罐后没用完的材料短期保管时应注意隔绝空气。可先用塑
料薄膜平紧贴于材料表面，再把罐口盖上并用塑料布封好，最后用胶带贴牢。
3、电动搅拌器的使用
（1)用手提工电动搅拌器搅拌主材时，要尽量保持垂直于材料，以避免将空气搅入材料中。
（2)每天收天时应把电动搅拌器的搅头充分洗净。
4、滚筒的使用及保养
（1）滚筒在不用时，就泡在材料内不让其接触空气，否则胶性材料会硬化堵塞孔洞，无法继续使用。
（2）每天工作完毕时，一定要用清水把滚筒撤底的洗净，一起洗到用手了挤不出带有颜色的水来为止。
（3）清洗后的滚筒与滚轴要分开晾开。
（4）滚轴要特别注意不要被材料粘死,滚筒不很好的转动了，就不能保证理想的造型施工。
5、第一遍面漆：
(1）用造型滚筒蘸主材在被涂面上上、下、左、右反复滚涂,滚出所需大小之造型花纹来。
（2)造型花纹的小，取决于滚筒往墙面上压的力量大小，同一墙面施工人员应注意掌握使造型花纹的大小的统一。
（3)当将材料滚至符合造型要求时，用合适的力量保持该花纹，用滚筒由下往上面全滚一遍，之后收滚。
6、第二遍面漆：
（1）在同一墙面的施工人员应注意全部由下往上面收滚统一性，否则相邻二人，一个住上收一个往下收滚筒的话，会出现因造型收筒方向不同而引起的墙面明暗之结果。
（2)每天收工时,收滚时应尽量收在水泥格缝处，格缝的别一端开始施工格缝的另一端开始施工.
五、质量标准目标及控制重点
（一）质量标准
目标1.1 本节适用于乳液型涂料、无机涂料、水溶性涂料等水性涂料涂饰工程的质验收量。
主控项目
1。2 水性涂料涂饰工程所用涂料的品种、型号和性能应符合设计要求。
检验方法:检查产品合格证书、性能检测报告和进场验收记录。
1。3 水性涂料涂饰工程的颜色、图案应符合设计要求。
检验方法:观察。
1.4 水性涂料涂饰工程应涂饰均匀、粘结牢固，不得漏涂、透底、起皮和掉粉。
检验方法:观察；手摸检查。
1.5 水性涂料涂饰工程的基层处理应符合本规范第10。1.5 条的要求。
检验方法:观察；手摸检查；检查施工记录。
一般项目
1。6 薄涂料的涂饰质量和检验方法应符合表4.6 的规定。
表4.6 薄涂料的涂饰质量和检验方法
项次
项目
普通涂饰
高级涂饰
检验方法
1
颜色
均匀一致
均匀一致
观察
2
泛碱、咬色
允许少量轻微
不允许
3
流坠、疙瘩
允许少量轻微
不允许
4
砂眼、刷纹
允许少量轻微砂眼，刷纹通顺
无砂眼，无刷纹
5
装饰线、分色线直线度允许偏差(mm)
2
1
拉5m线，不足5m拉通线用钢直尺检查
每道工序完成合格率95%，过程返工率小于5％，工程总体达到合格等级;
（二)质量管理组织机构图:
技术总监

采购经理

项目经理

质量员

材料员

工程巡检

各施工班组

（三）本工程应注意质量控制重点质量控制重点:
3.1涂料工程基体或基层的含水率:混凝土和抹灰表面施涂水性和乳液薄涂料时,含水率不得大于10%.
3。2涂料工程使用的腻子，应坚应牢固,不得粉化、起皮和裂纹。外墙、厨房、浴室及厕所等需要使用涂料的部位和木地（楼）板表面需使用涂料时,应使用具有耐水性能的腻子。
3.3透底：产生的主要原因是漆膜薄，因此刷涂料时除应注意不漏刷外，还应保持涂料的稠度，不可加水过多。
3。4接槎明显:涂刷时要上下顺刷，后一排笔紧接前一排笔,若间隔时间稍长，就容易看出接头,因此大面积施涂时，应配足人员，互相衔接好。
3。5刷纹明显：乳液薄涂料的稠度要适中，排笔蘸涂料量要适当，涂刷时要多理多顺防止刷纹过大。
3。6分色线不齐：施工前应认真按标高找好并弹划好粉线，刷分色线时要挑选技术好、有经验的油工来操作,例如要会使用直尺，刷时用力要均匀，起落要轻，排笔蘸量要适当，脚手架要通长搭设,从前向后刷等。
3。7涂刷带颜色的涂料时，配料要合适,保证每间或每个独立面和每遍都用同一批涂料，并宜一次用完，确保颜色一致.
①控制在不良的施工环境下施工，如雨、风;冬季施工
②严格验收保温基面,不合格的部位业主协调由原单位整改;
③构件接逢处的处理；
④窗洞侧口的细部处理；
⑤3.8成品保护;
3。8。1施涂前应首先清理好周围环境，防止尘土飞扬,影响涂料质量。
3.8.2施涂墙面涂料时，不得污染地面、踢脚线、阳台、窗台、门窗及玻璃等已完成的分部分项工程。
3.8。3最后一道涂料施涂完后，室内空气要流通,预防漆膜干燥后表面无光或光泽不足.
3.8。4涂料未干前，不应打扫室内地面，严防灰尘等沾污墙面涂料。
3.8.5涂料墙面完工后要妥善保护，不得磕碰污染墙面
六、安全保证措施与文明施工
（一）安全环保措施
1.1高度作业超过2m应按规定搭设脚手架.施工前要进行检查是否牢固。使用的人字梯应四角落地，摆放平稳，梯脚应设防滑橡皮垫和保险链。人字梯上铺设脚手板，脚手板两端搭设长度不得少于20cm,脚手板中间不得同时两人操作.梯子挪动时，作业人员必须下来，严禁站在梯子上踩高跷式挪动，人字梯顶部铰轴不准站人，不准铺设脚手板.人字梯应当经常检查，发现开裂、腐朽、楔头松动、缺档等，不得使用.
1。2油漆施工前应集中工人进行安全教育，并进行书面交底。
1.3施工现场严禁设油漆材料仓库,场外的油漆仓库应有足够的消防设施。
1。4施工现场应有严禁烟火安全标语，现场应设专职安全员监督保证施工现场无明火。
1.5每天收工后应尽量不剩油漆材料，剩余油漆不准乱倒，应收集后集中处理。废弃物(如废油桶、油刷、棉纱等）按环保要求分类处置。
1.6现场清扫设专人洒水，不得有扬尘污染。打磨粉尘用潮布擦净。
1.7施工现场周边应根据噪声敏感区域的不同，选择低噪声设备或其他措施,同时应按国家有关规定控制施工作业时间。
1.8涂刷作业时操作工人应配戴相应的保护设施如：防毒面具、口罩、手套等.以免危害工人肺、皮肤等.
1。9严禁在民用建筑工程室内用有机溶剂清洗施工用具。
1.10油漆使用后，应及时封闭存放，废料应及时清出室内，施工时室内应保持良好通风,但不宜过堂风。
(二) 天山华庭涂料工程安全文明施工交底
工程名称：天山华庭涂料工程 项目经理：陈士光 施工队长： 吴本艮 2010年8月25日
分类
安全文明施工交底细则
一
般
规
定
1所有施工人员应了解《中华人民共和国安全生产法》《建设工程安全生产管理条例》《青岛市建筑工程文明施工标准》；
2必须坚持安全第一，预防为主的方针,当工期、质量、费用等与安全发生矛盾时，一切必须服从安全的要求；
3以下情况禁止高空作业:五级以上大风、浓雾、雷雨天气；酒后;高血压、心脏病、恐高症等疾病患者；施工现场不得吸烟；
4高空作业必须戴好安全帽，佩带安全带;系好安全绳施工，不得穿硬底易滑的鞋，禁止赤脚或穿拖鞋进入现场；
5高空作业人员必须按规定线路行走，禁止在没有防护设施情况下沿高墙挑梁、支撑及运行吊篮等处攀登或行走；
文明
施工
1服从七彩公司和总包方的现场安全文明管理;按要求统一服装、统一配置安全帽、安全带、安全绳等保护设备；
2向公司提供全部施工人员花名册备案，并保证提供信息的真实性;隐瞒情况造成的一切后果自负;厨房和宿舍不得混居；
3严格作息时间，严禁聚众赌博、偷窃他方财物、打架斗殴;不得在工地随意大小便、扔垃圾、扔烟头；宿舍要干净整洁;
4高空作业禁止乱抛工具、材料、物件;下班后将机具、材料堆放整齐；施工时必须保护已有成品如门窗等不受污；
用电
用火
1不得擅自用电，宿舍严禁随意拉扯电线；严禁使用电炉、严禁使用木料等物料生火取暖做饭;按时熄灯，节约用电；
2用电时必须按专职电工指定的地方接线，每台吊篮应有独立的电源开关箱吊篮电源为380V±A20V，必须可靠接零(接地保护）
3保温材料、油性涂料均属可燃物，必须独立堆放并严禁烟火；吊蓝内严禁吸烟,并远离电焊等火种；
4吊篮操作人员在使用电器设备时，低于500W的电器可以直接接在吊篮电器箱的接线端上,当高于500W时需使用独立电源供电。
脚手架施工
脚手架施工
1首先应考虑将绳子牢系在屋顶牢靠的砼构架、钢构架上，绳扣必须挽成死结,以免松动；
2屋面无法系大绳时,每根绳配重必须大于50kg，两人加配一根安全绳，将安全带保险扣至安全绳上；保险绳的配重须大于100kg；
3在施工过程中，大绳在经过女儿墙的转角、外突的檐子等地方，要采取对绳的保护措施，以防大绳磨损;
4施工前由队长负责检查配重及大绳的保护,检查合格后方可进行施工；施工过程中安排专人看护配重，以防被别人挪动、偷盗:
5绳端头必须垂到地面，并在离地2米的末端处打一绳结，防止工人突然失控滑落;为避免高空摆动，可把临近的工人连在一起；
6工人施工前后没经过施工队长检查，不得随便挪动大绳,以免出现不明情况；下班后收起大绳,放回仓库防止他人使用;
滑板
施
工
滑板
施
工
1工人在施工过程中戴好安全帽，系好安全带;
2施工时，每根绳的配重大于50kg，每两个人加配一根安全绳，将安全带的保险扣扣至安全绳上;
3保险绳的配重大于100kg；
4在施工过程中,大绳在经过女儿墙的转角、外突的檐子等地方，要采取对绳的保护措施，以防大绳磨损；
5在施工前，由队长负责检查配重及大绳的保护，检查合格后,方可进行施工；
6在施工过程中，安排专人看护配重，以防被别人破坏，检查大绳是否及时保护好；
7大绳用时必须要垂到地面，并在末端打一绳结，防止工人在施工时突然坠落；
8在施工时，为增加工人的稳定性，可把工人连在一起；
9遇到风雨天气,应停止施工；
10下班前要把大绳收起，放回仓库；防止别人使用,杜绝安全隐患；
11工人施工前后没经过施工队长检查，不得随便挪动大绳，以免出现别的问题。

14

天山华庭
七、施工管理机构
项目部施工管理人员名单
1
姓 名
职 务
电 话
备注
2
陈士光
项目经理
15908985674

3
吴本艮
施工队长
13156206757

4
杨贤斌
采购经理
13963968639

5
徐斌
业务经理
18769310777

6
孙媛
预算员
13695423796

八、施工准备与进度计划
(一）施工准备
外墙涂料施工专用工具清单及劳力计划
名 称
单位
数量
脚手架：局部使用
组
适量
绳索滑板:
付
20
搅拌器：涂料
台
3
小砂纸 240X120mm　：砂磨板配套工具，打磨腻子之用
把
20
折角抹灰刀 65X65mm : 阳角抹灰工具
把
5
铝靠尺
把
2
造型辊筒
把
10
平涂辊筒
把
10
测量工具（卷尺、线垂、墨斗、铅笔等)
个
满足
保护薄模
平米
1000
胶带
卷
100
专业工人:涂料
名
20

进度计划
天山华庭外墙涂料施工进度表（日历工期共30天）
天数
施工项目

日历工期30天
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1、备料、进场、放线

2、修补破损部位、成品保护

3、满刮腻子

4、打磨修整

5、一遍底漆

6、第一遍造型涂料

7、第二遍平涂涂料

8、修补整改

9、竣工验收、竣工清理
