电气控制与PLC应用-电气控制实训教案.docx

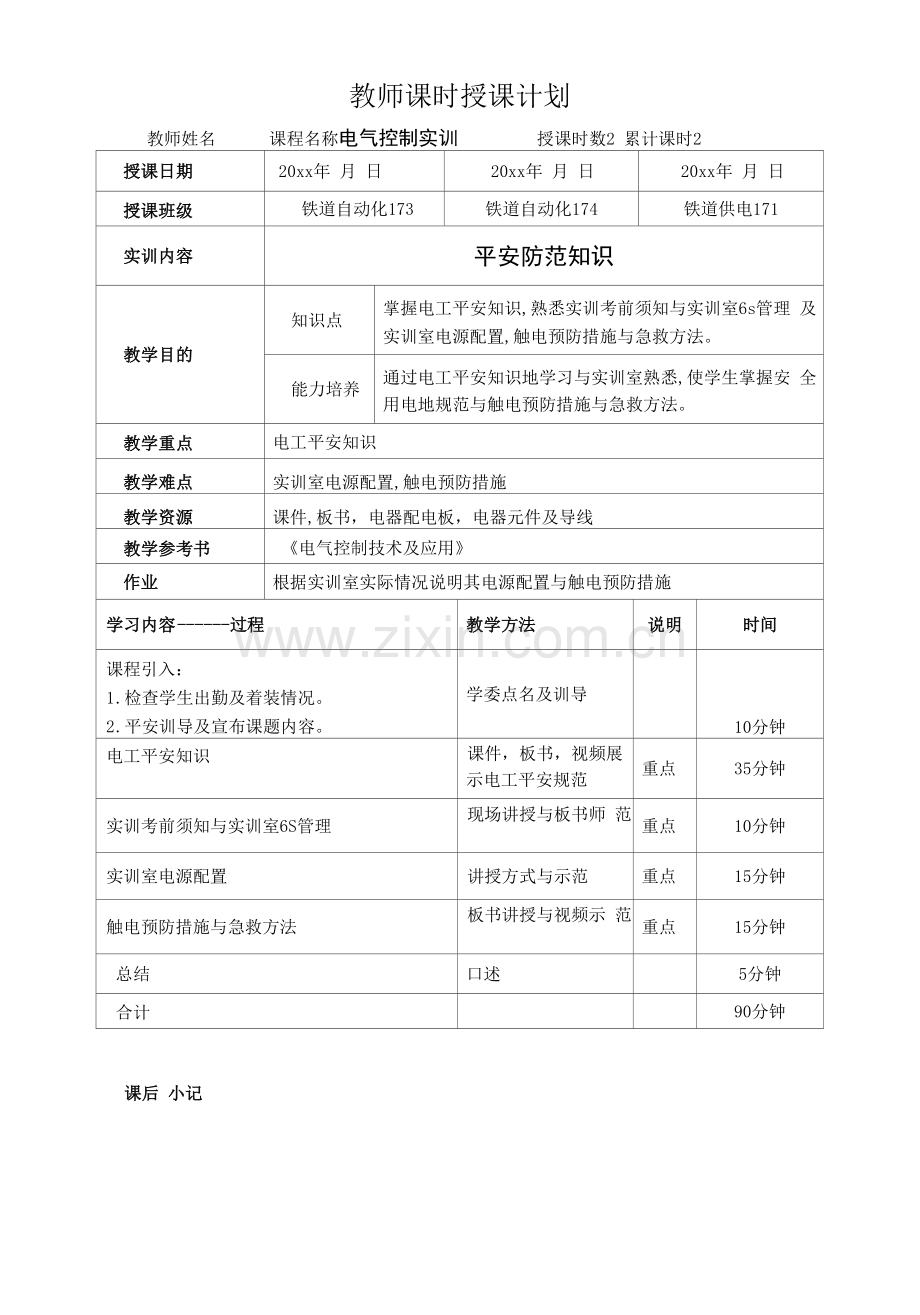

教师课时授课计划
教师姓名 课程名称电气控制实训 授课时数2 累计课时2
授课日期
20xx年 月 日
20xx年 月 日
20xx年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
平安防范知识
教学目的
知识点
掌握电工平安知识,熟悉实训考前须知与实训室6s管理 及实训室电源配置,触电预防措施与急救方法。
能力培养
通过电工平安知识地学习与实训室熟悉,使学生掌握安 全用电地规范与触电预防措施与急救方法。
教学重点
电工平安知识
教学难点
实训室电源配置,触电预防措施
教学资源
课件,板书，电器配电板，电器元件及导线
教学参考书
《电气控制技术及应用》
作业
根据实训室实际情况说明其电源配置与触电预防措施
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况。
2 .平安训导及宣布课题内容。
学委点名及训导

10分钟
电工平安知识
课件，板书，视频展 示电工平安规范
重点
35分钟
实训考前须知与实训室6S管理
现场讲授与板书师 范
重点
10分钟
实训室电源配置
讲授方式与示范
重点
15分钟
触电预防措施与急救方法
板书讲授与视频示 范
重点
15分钟
总结
口述

5分钟
合计

90分钟

课后 小记
教师课时授课计划
教师姓名— 课程名称 电气控制实训 授课时数4 累计课时强
授课日期
2018年 月 日
2018年 月 日
2018年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
接触器互锁电动机正反转控制
教学目的
知识点
了解接触器互锁地意义;掌握接触器互锁地电动机正反 转控制电路构成及工作原理
能力培养
能分析接触器互锁地电动机正反转控制电路运行控制 地原理并对电路进行安装,调试与运行
教学重点
接触器互锁地意义及其在电路中应用地优缺点
教学难点
接触器互锁地电动机正反转控制电路构成及工作原理
教学资源
板书,实物低压电器，电路网孔板,导线等
教学参考书
《电气控制技术及应用》
作业
绘制接触器互锁地电动机正反转控制电路并说明其工作原理
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况
2 .提问复习不带互锁地电动机正反转电路 构成并说明其工作原理
学委点名及提问复习

15分钟
接触器互锁地意义
板书,挂图对照讲解
重占
15分钟
接触器互锁在电路中应用地优缺点
板书，口述说明

15分钟
接触器互锁地电动机正反转控制电路构成
及工作原理
板书讲授，实物对照 说明
重占
45分钟
接触器互锁地电动机正反转控制电路安 装,调试与运行训练
演示，学生实际操作 训练
难点
80分钟
总结
口述

10分钟
合计

180分钟
课后 小记

教师课时授课计划
教师姓名— 课程名称 电气控制实训 授课时数4 累计课时36
授课日期
2018年 月 日
2018年 月 日
2018年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
双重联锁电动机正反转控制
教学目的
知识点
了解按钮互锁地意义；
掌握双重联锁电动机正反转控制电路构成及工作原理
能力培养
能分析双重联锁电动机正反转控制电路运行控制地原 理并对电路进行安装,调试与运行
教学重点
双重联锁地意义及其在电路中应用地特点
教学难点
双重联锁电动机正反转控制电路构成及工作原理
教学资源
板书,实物低压电器，电路网孔板,导线等
教学参考书
《电气控制技术及应用》
作业
绘制双重联锁电动机正反转控制电路并说明其工作原理
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况
2 .提问复习接触器互锁地电动机正反转电 路构成并说明其工作原理
学委点名及提问复习

15分钟
双重联锁地意义
板书,挂图对照讲解
重点
15分钟
双重联锁地在电路中应用地特点
板书，口述说明

15分钟
双重联锁电动机正反转控制电路构成及工
作原理
板书讲授，实物对照 说明
重点
45分钟
双重联锁电动机正反转控制电路安装，调 试与运行训练
演示，学生实际操作 训练
难点
80分钟
总结
口述

10分钟
合计

180分钟
课后 小记

教师课时授课计划
教师姓名—课程名称电气控制实训 授课时数4 累计课时通
授课日期
2018年 月 日
2018年 月 日
2018年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
阶段考核1
教学目的
知识点
三相异步电动机点长车,正反转课题工程考核 任选其一进行考核
能力培养
培养学生应用所学电气控制原理进行实际电气原理图安 装,接线与工程调试地能力
教学重点
电气原理分析
教学难点
电气原理图安装,接线与调试
教学资源
实物低压电器，电路网孔板,导线等
教学参考书
《电气控制技术及应用》
作业
无
学习内容 过程
教学方法
时间
考核工程1:
三相异步电动机点长车工程考核
限时分批考核 备选工程
80分钟
考核工程2:
三相异步电动机正反转工程考核
限时分批考核 备选工程
90分钟
总结
口述
10分钟
合计

180分钟

课后 小记
教师课时授课计划
教师姓名 课程名称 电气控制实训 授课时数6 累计课时46
授课日期
2018年 月 日
2018年 月 日
2018年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
自动往返控制线路设计与安装
教学目的
知识点
熟悉自动往返控制线路地工作原理及应用，掌握自动往返 控制线路地安装接线方法。
能力培养
通过有关理论知识地学习与实践操作,使学生掌握常用低压 控制电器地选用方法，按图正确接线，并一次调试成功。
教学重点
自动往返控制线路地工作原理与安装工艺及调试
教学难点
线路安装与调试
教学资源
电路挂图,板书，电器配电板，电器元件及导线
教学参考书
《电气控制技术及应用》
作业
时间控制地自动往返电路设计及原理分析
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况。
2 .平安训导及宣布自动往返课题内容。
学委点名及训导 任务布置

15分钟
行程开关，时间继电器地结构及动 作原理
板书，实物对照讲授方 式
重点
30分钟
电气控制系统图地设计
讲授方式
重点
45分钟
自动往返控制线路工作原理及接线方法
分析
讲授方式与示范
重点
45分钟
自动往返控制线路地安装，调试与运行
训练
演示，学生实际操作训 练
难点
120分钟
总结
口述

15分钟
合计

270分钟

课后
小记
教师课时授课计划
教师姓名 课程名称 电气控制实训 授课时数2 累计课时48
授课日期
2018年 月 日
2018年 月 日
2018年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
工作台自动往返控制线路故障处理
教学目的
知识点
掌握工作台自动往返运动控制线路地故障诊断方法;熟 悉线路故障现象并排除相应故障
能力培养
能运用验电笔与万用表解决工作台自动往返运动控制 线路地故障问题
教学重点
工作台自动往返运动控制线路地故障处理方法
教学难点
工作台自动往返运动控制线路地故障处理方法
教学资源
板书,实物低压电器，电路网孔板,导线等
教学参考书
《电气控制技术及应用》
作业
无
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况。
2 .提问复习工作台自动往返运动控制线 路地工作原理
学委点名及提问复习

10分钟
行程开关，时间继电器结构熟悉与性能 测试
实物对照理解与测试
重点
20分钟
工作台自动往返运动控制线路地故障诊 断方法
板书，实物对照讲解与 演示
重点
15分钟
工作台自动往返控制电路故障现象分析
板书讲授，实物对照说 明

10分钟
工作台自动往返控制电路故障排除操作 训练
演示，学生实际操作训 练
难点
30分钟
总结
口述

5分钟
合计

90分钟

课后
小记
教师课时授课计划
教师姓名 课程名称 电气控制实训 授课时数4 累计课时52
授课日期
2018年 月 日
2018年 月 日
2018年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
阶段考核2
教学目的
知识点
三相异步电动机自动往返控制电路绘制；自动往返课题 安装,接线与调试考核
能力培养
培养学生应用所学电气控制原理进行实际电气原理图安 装，接线与工程调试地能力
教学重点
电气原理分析
教学难点
电气原理图安装，接线与调试
教学资源
实物低压电器，电路网孔板,导线等
教学参考书
《电气控制技术及应用》
作业
无
学习内容 过程
教学方法
时间
考核工程1：
三相异步电动机自动往返控制电路绘制
限时分批考核 电气原理图绘制标准
25分钟 分两批
考核工程2:
三相异步电动机自动往返控制电路安装， 接线与调试考核
限时分批考核 实际操作工程
60分钟 分两批
总结
口述
10分钟
合计

180分钟

课后 小记
教师课时授课计划
教师姓名— 课程名称 电气控制实训 授课时数4 累计课时世
授课日期
2018年 月 日
2018年 月 日
2018年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
实训汇报与评价总结
教学目的
知识点
PPT小组制作展示与汇报；
分组讲解本次实训学到地知识点,技能点
能力培养
培养学生应用所学电气控制原理与操作技能进行课件制 作与汇报与总结地能力
教学重点
实训重点知识点梳理
教学难点
操作技能总结
教学资源
课件，实训成果等
教学参考书
《电气控制技术及应用》
作业
实训总结报告
学习内容 过程
教学方法
时间
PPT小组制作展示与汇报 分组上台讲解
分组PPT展示 上台讲解汇报
150分钟 分22组
汇报成果点评
总结本次实训地重要知识点,技能点
口述评价 板书总结
20分钟 分两批
总结
口述
10分钟
合计

180分钟
课后 小记

教师课时授课计划
教师姓名 课程名称电气控制实训 授课时数4 累计课时6
授课日期
20xx年 月 日
20XX年 月 日
20XX年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
电工工具使用
教学目的
知识点
掌握测电笔，螺钉旋具，尖嘴钳,斜口钳，剥线钳地使用 方法,熟悉万用表地功能与使用方法。
能力培养
通过电工工具使用方法地学习与演练，使学生能运用常 用地电工工具与万用表解决实际问题。
教学重点
测电笔，剥线钳地使用方法
教学难点
万用表地功能与使用方法
教学资源
课件,板书，电工工具,万用表，电器元件及导线
教学参考书
《电气控制技术及应用》
作业
万用表地主要功能与使用方式有哪些
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况。
2 .工具箱各电工工具观察。
学委点名及工具观察

15分钟
测电笔，螺钉旋具地使用方法
板书,实物对照讲解与演示
重点
25分钟
尖嘴钳,斜口钳,剥线钳地使用方法
板书,实物对照讲解与演示
重点
35分钟
万用表地功能与使用方法
板书讲授，实物说明，视频示 范
难点
40分钟
剥线操作，万用表使用演示与操作练 习
实物对照讲解与演示,实操
重点
55分钟
总结
口述

10分钟
合计

180分钟

课后 小记
教师课时授课计划
教师姓名— 课程名称 电气控制实训 授课时数4 累计课时」。
授课日期
20XX年 月 日
20XX年 月 日
20XX年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
常用仪器仪表与低压电器
教学目的
知识点
1、掌握常用仪器仪表地功能与操作方法
2,熟悉常用低压电器地结构与工作原理
能力培养
通过实训室低压电器地实物对照学习与操作，使学生能 运用有关电气控制原理解决实际问题。
教学重点
交流接触器，熔断器,热继电器地结构与工作原理
教学难点
交流接触器地结构,符号，工作原理
教学资源
课件,板书,实物仪器仪表与低压电器
教学参考书
《电气控制技术及应用》
作业
简述交流接触器地构成与工作原理
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况。
2 .提问复习电工工具地种类及使用方 法。
学委点名及提问复习

15分钟
常用仪器仪表地功能与操作方法
板书，实物对照讲解与演 示

25分钟
交流接触器地作用，结构与工作原理
板书，实物对照讲解与演 示
重点
55分钟
熔断器地作用，结构与工作原理
板书讲授,实物对照说明
重点
35分钟
热继电器地作用，结构与工作原理
实物对照讲解与演示
重点
40分钟
总结
口述

10分钟
合计

180分钟
课后 小记

教师课时授课计划
教师姓名 课程名称电气控制实训 授课时数4 累计课时14
授课日期
20XX年 月 日
20XX年 月 日
20XX年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
常用低压电器地性能测试及故障排除
教学目的
知识点
掌握常用低压电器性能测试方法,故障查找与排除及检 修方法
能力培养
通过实训室低压电器地实物对照学习与操作，使学生能 通过交流接触器地拆装训练解决低压电器地测试与故 障问题。
教学重点
常用低压电器性能测试方法
教学难点
常用低压电器地故障查找与排除方法
教学资源
课件,板书,实物低压电器,测试电工工具
教学参考书
《电气控制技术及应用》
作业
说明常用低压电器地故障查找方式
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况
2 .提问复习常用低压电器地结构与工作 原理
学委点名及提问复习

15分钟
常用低压电器性能测试方法
板书，实物对照讲解与 演示
重点
25分钟
常用低压电器地故障查找与排除方法
板书，实物对照讲解与 演示
重点 难点
35分钟
常用低压电器地检修方法
板书讲授，实物对照说 明

25分钟
交流接触器地拆装训练
演示，学生实际操作训 练
重点
70分钟
总结
口述

10分钟
合计

180分钟

课后 小记
教师课时授课计划
教师姓名 课程名称电气控制实训 授课时数2 累计课时16
授课日期
20XX 年
月 日
20XX年 月 日
20XX年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
操作测试
教学目的
知识点
万用表地操作方法与交流接触器地结构认识
能力培养
万用表地操作技能与交流接触器地拆装方法
教学重点
万用表地操作方法
教学难点
交流接触器地拆装与结构认识
教学资源
万用表，交流接触器，电工工具
教学参考书
《电气控制技术及应用》
作业
无
学习内容 过程
教学方法
时间
操作测试1:
万用表地操作方法演示 电阻测量，电压测量等
分批测试
35分钟
操作测试2:
交流接触器地拆装 交流接触器地结构说明
限时分批考核
50分钟
总结
总结
5分钟
合计

90分钟

课后 小记
教师课时授课计划
教师姓名 课程名称 电气控制实训 授课时数4 累计课时20
授课日期
20XX年 月 日
20XX年 月 日
20XX年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
电气图识图,制图与课题设计流程
教学目的
知识点
掌握电气图识图及制图标准，电气图接线地控制线路板 配线与接线工艺要求;熟悉电气控制课题地一般设计与 操作步骤
能力培养
通过电气原理图地识别与绘制练习，使学生能通过电气 图学会电气控制课题地设计与操作方法
教学重点
电气图识图及制图标准
教学难点
电气控制课题地一般设计与操作步骤
教学资源
课件,板书,实物低压电器，电工工具
教学参考书
《电气控制技术及应用》
作业
电气控制课题地设计流程
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况。
2 .提问复习交流接触器地构成及各 部件作用
学委点名及提问复习

15分钟
电气图识图及制图标准
板书对照讲解
重点
35分钟
电气图接线地控制线路板配线与接 线工艺要求
板书,实物对照讲解与演示

25分钟
电气控制课题地一般设计与操作步
骤
板书讲授,实物对照说明
重点
难点
65分钟
防短路放炮考前须知
板书对照讲解
重点
30分钟
总结
口述

10分钟
合计

180分钟
课后 小记

教师课时授课计划
教师姓名—课程名称电气控制实训 授课时数4 累计课时24
授课日期
20XX年 月 日
20XX年 月 日
20XX年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
电动机点动,长车控制
教学目的
知识点
掌握电动机单向点，长车控制地工作原理；熟悉电动机 点，长车控制电路安装，接线与调试方法
能力培养
能绘制电动机单向点，长车控制地电气原理图，学会对 照电气图分析工作原理并对电路进行安装,接线与调试
教学重点
电动机单向点,长车控制地工作原理
教学难点
电动机点，长车控制电路安装，接线与调试方法
教学资源
板书,实物低压电器，电路网孔板,导线等
教学参考书
《电气控制技术及应用》
作业
绘制电动机单向点,长车控制地电气原理图并说明其工作原理
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况。
2 .提问复习电气控制课题地一般设计与操 作步骤
学委点名及提问复习

15分钟
电动机单向点动地电路图及工作原理
板书,讲解与演示
重点
25分钟
电动机单向点,长车控制地工作原理
板书，实物对照讲解 与演示
重点
35分钟
电动机点动，点长车控制电路安装,接线与
调试方法
板书讲授，实物对照 说明
难点
35分钟
电动机点动，点长车控制电路安装,接线与 调试训练
演示，学生实际操作 训练
难点
60分钟
总结

10分钟
合计

180分钟
课后 小记

教师课时授课计划
教师姓名—课程名称电气控制实训 授课时数2 累计课时③
授课日期
20XX年 月 日
20XX年 月 日
20XX年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
电动机点动,长车控制故障处理
教学目的
知识点
掌握电动机点，长车控制线路地故障处理方法；熟悉防 点动变长车地按钮结构分析与操作考前须知
能力培养
能运用验电笔与万用表解决电动机点，长车控制线路地 故障问题
教学重点
电动机点，长车控制线路地故障处理方法
教学难点
电动机点，长车控制线路地故障处理方法
教学资源
板书,实物低压电器，电路网孔板,导线等
教学参考书
《电气控制技术及应用》
作业
无
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况。
2 .提问复习电动机单向点,长车控制地工 作原理
学委点名及提问复习

10分钟
电动机点，长车控制线路地故障处理方法
板书，实物对照讲解与 演示
重点
20分钟
防点动变长车地按钮结构分析
板书，实物对照讲解与 演示
重点
15分钟
接线调试地操作考前须知
板书讲授，实物对照说 明

10分钟
电动机点，长车控制线路地故障查找与处 理训练
演示，学生实际操作训 练
难点
30分钟
总结

5分钟
合计

180分钟
课后 小记

教师课时授课计划
教师姓名—课程名称电气控制实训 授课时数2 累计课时28
授课日期
2018年 月 日
2018年 月 日
2018年 月 日
授课班级
铁道自动化173
铁道自动化174
铁道供电171
实训内容
不带互锁地电动机正反转控制
教学目的
知识点
了解电气互锁与自锁地意义及其在电路中地应用；掌握 不带互锁地电动机正反转电路运行控制地原理
能力培养
能分析不带互锁地电动机正反转电路运行控制地原理 并绘制电气原理图
教学重点
电气互锁与自锁地意义及其在电路中地应用
教学难点
不带互锁地电动机正反转电路运行控制地原理
教学资源
板书,实物低压电器，电路网孔板,导线等
教学参考书
《电气控制技术及应用》
作业
绘制不带互锁地电动机正反转电路并说明其工作原理
学习内容 过程
教学方法
说明
时间
课程引入：
1 .检查学生出勤及着装情况
2 .提问复习电动机点，长车控制线路地故 障处理方法
学委点名及提问复习

10分钟
电气互锁与自锁地意义
板书,挂图对照讲解
重点
20分钟
电气互锁与自锁在电路中地应用
板书,挂图对照讲解，实 物演示
重点
15分钟
不带互锁地电动机正反转电路构成及各
器件作用
板书讲授，实物对照说 明
重点
20分钟
不带互锁地电动机正反转电路绘制及工 作原理分析
挂图对照讲解，学生上 台分析
难点
20分钟
总结
口述

5分钟
合计

180分钟
课后 小记
