《单片机原理与应用》复习例题.doc

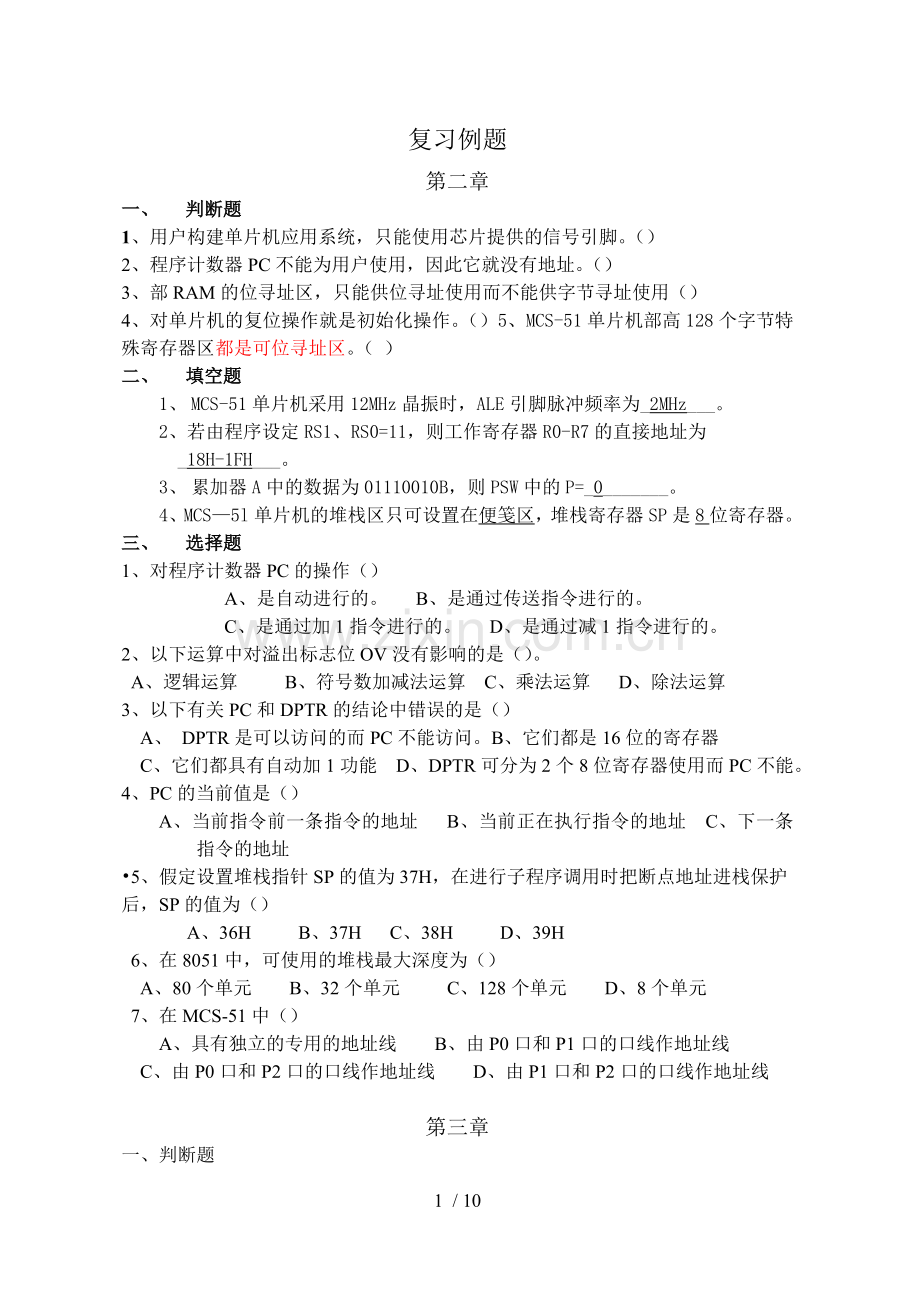

复习例题第二章一、 判断题1、用户构建单片机应用系统，只能使用芯片提供的信号引脚。（）2、程序计数器PC不能为用户使用，因此它就没有地址。（）3、部RAM的位寻址区，只能供位寻址使用而不能供字节寻址使用（）4、对单片机的复位操作就是初始化操作。（）5、MCS-51单片机部高128个字节特殊寄存器区都是可位寻址区。（ ）二、 填空题1、 MCS-51单片机采用12MHz晶振时，ALE引脚脉冲频率为_2MHz_。2、若由程序设定RS1、RS0=11，则工作寄存器R0-R7的直接地址为_18H-1FH_。3、 累加器A中的数据为01110010B，则PSW中的P=_0_。4、MCS5l单片机的堆栈区只可设置在便笺区，堆栈寄存器SP是8位寄存器。三、 选择题1、对程序计数器PC的操作（） A、是自动进行的。 B、是通过传送指令进行的。 C、是通过加1指令进行的。 D、是通过减1指令进行的。2、以下运算中对溢出标志位OV没有影响的是（）。 A、逻辑运算 B、符号数加减法运算 C、乘法运算 D、除法运算3、以下有关PC和DPTR的结论中错误的是（） A、 DPTR是可以访问的而PC不能访问。B、它们都是16位的寄存器 C、它们都具有自动加1功能 D、DPTR可分为2个8位寄存器使用而PC不能。4、PC的当前值是（）A、当前指令前一条指令的地址 B、当前正在执行指令的地址 C、下一条指令的地址5、假定设置堆栈指针SP的值为37H，在进行子程序调用时把断点地址进栈保护后，SP的值为（） A、36H B、37H C、38H D、39H 6、在8051中，可使用的堆栈最大深度为（） A、80个单元 B、32个单元 C、128个单元 D、8个单元 7、在MCS-51中（） A、具有独立的专用的地址线 B、由P0口和P1口的口线作地址线 C、由P0口和P2口的口线作地址线 D、由P1口和P2口的口线作地址线第三章一、判断题1. 判断以下各条指令是否正确（LL1和PROC为标号）（1）MOVX R0，B （错）（2）MOV A，30H （对）（3）MOVX A，30H （错）（4）ADDC A，R7 （对）（5）SUB A，R2 （错）（6）ANL #99H ，36H （错）（7）MOV C，ACC.0 （对）（8）ORL P1.0，P3.1 （错）（9）CP0，LL1 （错）（10）ACALLPROC （对）2、ACALL调用围和AJMP的转移围是一样的。（对）3、直接寻址方式是访问专用寄存器的唯一方法。（错）：还可用寄存器寻址方式二、填空题1、以助记符形式表示的计算机指令就是它的语言。2、按长度分，MCS-51指令有字节的、字节的和字节的。3、在寄存器寻址方式中，指令中指定寄存器的容是。4、在变址寻址方式中，以作变址寄存器，以或做基址寄存器。5、假定外部数据存储器2000H单元的容为80H，执行下列指令后，累加器A中的容为。 MOV P2, #20H MOV R0, #00H MOVX A, R06、假定累加器A的容为30H，执行指令：1000H：MOVC A, A+PC 后，把程序存储器单元的容送累加器A中。7、假定(SP)=60H,(ACC)=30H,(B)=70H,执行下列指令： PUSH ACCPUSH B 后，SP的容为，61H单元的容为，62H单元的容为。8、假定(A)=85H,(R0)=20H,(20H)=0AFH，(CY)=1,执行指令：ADD A, R0后，累加器A的容为，CY的容为，OV的容为。9、假定（SP）=40H,(39H)=30H，（40H）=60H。执行下列指令：POP DPHPOP DPL 后，DPTR的容为6030H，SP的容是38H。10、假定DPTR的容为8100H,累加器A的容为40H，执行下列指令： MOVC A, A+DPTR后，送入A的是程序存储器单元的容。第五章一、填空题1、MCS-51单片机扩展程序存储器所用的控制信号为，扩展数据存储器所用的控制信号为和。2、为扩展存储器而构造系统总线，应以P0口的8位口线作为线，以P2口的口线作为线。3、访问部RAM使用指令，访问外部RAM使用指令，访问部ROM使用指令,访问外部ROM使用指令。4、在存储器扩展中，用线选法还是译码法，最终都是为扩展芯片的端提供信号。5、当使用8031单片机时，需要扩展外部程序存储器，此时EA应接_地_。6、单片机系统中经常采用的地址译码技术包括全译码、部分译码和线选法方法。二、选择题1、在MCS-51中，需要双向传递信号的是（） A、地址线 B、数据线 C、控制信号线 D、电源线2、在MCS-51中，为实现P0口线的数据和低位地址复用，应使用（） A、地址锁存器 B、地址寄存器 C、地址缓冲器 D、地址译码器3、在下列信号中，不是给程序存储器扩展使用的是（） A、PSEN B、EA C、ALE D、WR4、如在系统中只扩展一片Intel2732(4K8)，除应使用P0口的8根口线外，至少应使用P2 的（A）口线。 (A) 4条 (B) 5条 (C) 6条(D) 7条5如在系统中只扩展两片Intel2732（4K8），除应使用P0口的8条口线外，至少还应使用P2口的（）口线(A) 5条 (B) 6条 (C) 7条(D) 8条第六、七、八章一、判断题1、 定时器与计数器的工作原理均是对脉冲进行计数。（对）2、 P3口每个引脚都有两种功能。（对）3、 MCS-51单片机四个I/O口部均有上拉电阻。（错）：P0口没上拉电阻4、同级中断中，中断优先级由高到低为外中断0，定时中断0，外中断1，定时中断1，串行中断。（对）二、填空题1. MCS-51单片机扩展的I/O端口的编址采用_和存储器统一_编址方式。2. 定时器/计数器的工作方式2是指将 定时器/计数器 拆成两个独立的8位计数器。而另一个定时器/计数器此时只可作为寄存器（TH） 使用。3、 MCS51单片机不扩展存储器和I/O接口时，P0通常用作_通用I/O口使用_，扩展存储器或I/O 接口时，P0通常用作_数据口和低8位地址口_。4、在接口电路中，把已经编址并能进行读写操作的寄存器称之为。5、在三态缓冲电路中，除了数据输入线和数据输出线外，还应当有一个信号线。6、在MCS-51单片机系统中，接口采用的编址方式是。7、在单片机中，为实现数据的I/O传送，可是用3种传送方式，即:、和。8、在查询和中断两种数据输入输出控制方式中，效率较高的是。9、在多位LED显示器接口电路的控制信号中，必不可少的是控信号和控信号。10、对于电流输出的D/A转换器，为了得到电压的转换结果，应使用。11、使用双缓冲方式的D/A转换器，可以实现多路模拟信号的输出。三、选择1、执行中断返回指令，要从堆栈弹出断点地址，一边去执行被中断了的主程序。从堆栈弹出的断点地址送给（） A、A 累加器 B、CY C、PC D、DPTR3、三态缓冲器的输出应具有三种状态，其中不包括( )A、高阻抗状态 B、低阻抗状态 C、高电平状态 D、低电平状态4、为给扫描法工作的键盘提供接口电路，在接口电路中只需要（）A、一个输入口 B、一个输入口和一个输出口 C、一个输出口 D、两个输入口和一个输出口5、下列理由中，不能说明MCS-51的I/O编址是统一方式而非独立方式的理由是（）A、没有专用的I/O指令 B、没有区分存储器和I/O的控制信号C、使用存储器指令进行I/O操作 D、P3口线具有第二功能简答题1. 简述堆栈概念与其存取原则。P532. 简述MCS-51单片机中断响应过程。P2113. 哪些指令能使有效? : 能使有效的指令是：MOVC A，A+DPTR; MOVC A，A+PC4. 访问外部数据存储器的指令是什么?各使用什么控制信号?:读(取)外部数据存储器使用的指令是 MOVX A,DPTR;控制信号是；写(送入)外部数据存储器使用的指令是 MOVX DPTR,A;控制信号是。5、51单片机5个中断源各是什么？各中断源对应的中断服务程序的入口地址是否能任意设定？想将中断服务程序放置在程序存储区的任意区域，在程序中应该作何种设置？请举例加以说明。：不能。用户可在中断入口地址处存放一条三字节的长转移指令，CPU执行这条长转移指令便可转入相应的中断服务程序执行。例如：如果中断服务程序起始地址为2000H单元，则如下指令执行后便可转入2000H处执行中断服务程序。ORG 0003HLJMP 2000H7.MCS-51的位寻址区在哪里？寻址围是多少？答：在片RAM的位寻址区。寻址围：20H-2FH8. 说明下列各条指令中源操作数的寻址方式（1） ANL A,20H 直接寻址（2） ADDC A, #20H 立即寻址（3） MOV A,R1 寄存器间址（4） MOV 30H, C 位寻址（5） MOVC A,A+DPTR 变址寻址四.按要求写指令（20分）:1 片外ROM 2000H单元容传送到片RAM60H单元.CLR AMOV DPTR,#2000HMOVC A,A+DPTRMOV 60H,A2 将30H单元容减去40H单元容，差值放入50H单元CLR CMOV A,30HSUBB A,40HMOV 50H,A3 片RAM 20H单元容传送到片外RAM20H单元.MOV R0,#20HMOV A,20HMOVX R0,A4 片外RAM 1000H单元容与片RAM20H单元容相加，和放到片外RAM1000H单元.MOV DPTR,#1000HMOVX A,DPTRADD A,20HMOVX DPTR,A5 片RAM 20H单元容除以30H单元的容，商送到20H单元，余数送到30H单元.MOV A,20HMOV B,30HDIV ABMOV 20H,AMOV 30H,B6 片外RAM 20H单元容传送到片RAM30H单元.MOV R0,20HMOVX A,R0MOV 30H,A7 片外RAM 1000H单元容传送到片RAM20H单元.MOV DPTR,#2000HMOVX A,DPTRMOV 20H,A8 片外ROM 1000H单元容传送到片外RAM2000H单元.MOV DPTR,#1000HCLR AMOVC A,A+DPTRMOV DPTR,#2000HMOVX DPTR,A9 一条指令就能使A累加器容变为零的指令写四个.CLR A ANL A,#00H MOV A,#00H 10.将20H单元的容与30H单元的容相加，和放入40H单元。MOV A,20HADD A,30HMOV 40H,A五、程序设计:（20分）1有晶振频率为6MHZ的MCS-51单片机,使用定时器1以定时方式1在P1.0输出频率为5KHz的等宽矩形波,用中断方式产生.分析:频率为5KHz的方波,即周期为0.2ms, 则每0.1ms产生一次中断,6MHZ,则机器周期为2S,方式2,则 100H-32H=0CEHORG 0000HLJMP MAINORG 001BHLJMP T1MAIN：MOV TMOD，#20HMOV IE，#88HMOV TH1，#0CEHMOV TL1，#0CEHSETB P10SETB TR1HERE： AJMP HERET1： CPL P10 RETIEND2有晶振频率为24MHZ的MCS-51单片机,使用定时器0以定时方式2在P1.0输出频率为20KHz的等宽矩形波,查询方式产生. 分析:频率为20KHz的方波,即周期为50s, 则每25s产生一次中断,24MHZ,则机器周期为0.5S,方式2,则 TC=28-25/0.5=100H-32H=0CEHORG 0000HMAIN： MOV TMOD，#02HMOV TH0，#0CEHMOV TL0，#0CEHSETB TR0HERE： TF0,T00AJMP HERET00： CPL P10 CLR TF0 JMP MAINEND3.将片外ROM 3000H30FFH单元容传送到片外RAM 3000H30FFH单元中去.MOV DPTR,#3000HMOV R0,#00HLOOP:MOV A,#00HMOVC A,A+DPTRMOVX DPTR,AINC DPTR DJNZ R0,LOOPSJMP $END4将片外RAM 3000H300FH单元容传送到片RAM 区。正数放到20H开始的数据区，负数放到30H开始的数据区。 MOV R7,#16MOV DPTR,#3000HMOV R0，#20HMOV R1，#30HLOOP: MOVX A,DPTR ACC7 NEXTMOV R0,AINC R0DJNZ R7,LOOPAJMP NEXT1NEXT: MOV R1,AINC R1DJNZ R7,LOOPNEXT1：AJMP $6有晶振频率为12MHZ的MCS-51单片机,使用定时器0以定时方式2在P1.3输出频率为10KHz占空比时1：5的矩形波,用中断方式产生.分析:频率为10KHz的占空比时1：5的矩形波,即周期为20S, 则每20 S 产生一次中断, 单片机晶振频率12MHZ,则机器周期为1S,方式2,则 100H-14H=0ECHORG 0000HLJMP MAINORG 000BHLJMP T00MAIN：MOV 40H，#00HMOV TMOD，#02HMOV IE，#82HMOV TH1，#0ECHMOV TL1，#0ECHSETB P13SETB TR0HERE：AJMP HERET00：INC 40H MOV A，40H CJNE A，#04H，BF CLR P13 RETIBF：CJNE A，#05H，FH MOV 40H，#00HSETB P13FH：RETI三.设计硬件电路:1 设计一个8031应用系统,扩展一片2764（6分）,扩展一片8255可编程接口芯片（5分）,画出逻辑框图。写出2764的地址围（3分），写出8255四个口（命令/状态口、PA口、PB口、PC口）地址（4分），将8255的PA口、PB口为基本输入方式，PC口为基本输出方式。编程实现之（4分）。A0A1 PAD0D7 PBRST 8255 PC A0A7D0D7ALEA8A122764 P08751 ALE RST P2.0P2.4 P2.5 P2.6 8 8 74LS373 8 5 答：2764的地址围是4000H5FFFH；四个口（PA口、PB口、PC口、命令/状态口）的地址分别是：0000H（2000H）、0001H（2001H）、0002H（2002H）、0003H（2003H）；将8255的PA口、PB口为基本输入方式、PC口为基本输出方式的命令是：MOV DPTR，#0000HMOV A，#92HMOVX DPTR,A5设计一个8751应用系统,扩展一片62128（6分）,扩展一片8255可编程接口芯片（5分）,画出逻辑框图。写出62128的地址围（3分），写出四个口（命令/状态口、PA口、PB口、PC口）地址（4分），并写入命令字，将8255的PA口口为基本输入方式，PB、PC口为基本输出方式。（4分）。 P08751 ALE RST P2.0P2.5 P2.6 P2.7 A0A762128D0D7ALEA8A13A0A1 PAD0D7 PBRST 8255 PC74LS373 8 8 8 6答：62128的地址围是8000HBFFFH；四个口（PA口、PB口、PC口、命令/状态口）的地址分别是：4000H、4001H、4002H、4003H；将8255的PA口设置为基本输入方式，PB口、PC口设置为基本输出方式的命令是：MOV DPTR，#0000HMOV A，#90HMOVX DPTR,A10 / 10
