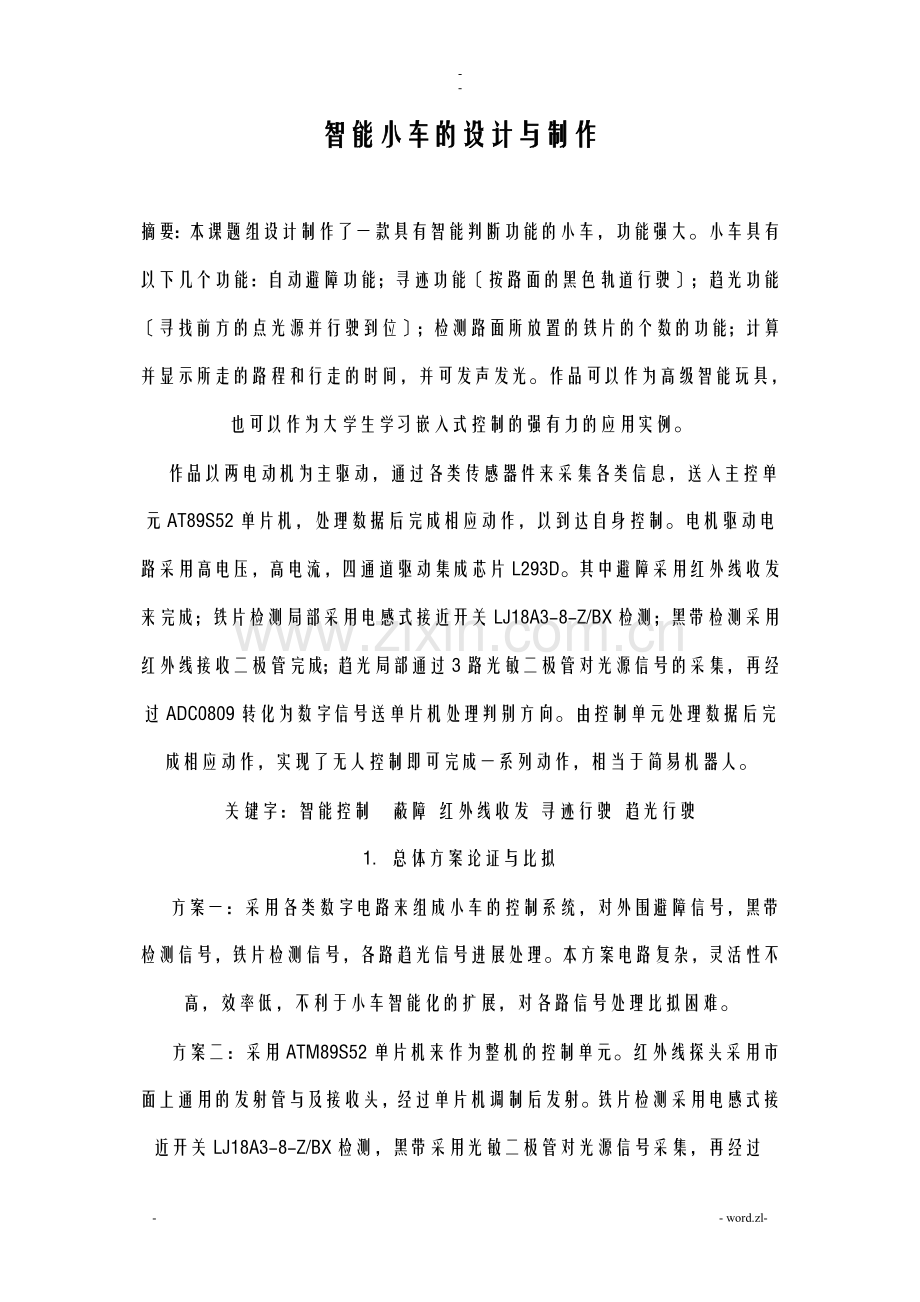

- -智能小车的设计与制作摘要：本课题组设计制作了一款具有智能判断功能的小车，功能强大。小车具有以下几个功能：自动避障功能；寻迹功能按路面的黑色轨道行驶；趋光功能寻找前方的点光源并行驶到位；检测路面所放置的铁片的个数的功能；计算并显示所走的路程和行走的时间，并可发声发光。作品可以作为高级智能玩具，也可以作为大学生学习嵌入式控制的强有力的应用实例。 作品以两电动机为主驱动，通过各类传感器件来采集各类信息，送入主控单元AT89S52单片机，处理数据后完成相应动作，以到达自身控制。电机驱动电路采用高电压，高电流，四通道驱动集成芯片L293D。其中避障采用红外线收发来完成；铁片检测局部采用电感式接近开关LJ18A3-8-Z/BX检测；黑带检测采用红外线接收二极管完成；趋光局部通过3路光敏二极管对光源信号的采集，再经过ADC0809转化为数字信号送单片机处理判别方向。由控制单元处理数据后完成相应动作，实现了无人控制即可完成一系列动作，相当于简易机器人。关键字：智能控制 蔽障 红外线收发 寻迹行驶 趋光行驶1总体方案论证与比拟 方案一：采用各类数字电路来组成小车的控制系统，对外围避障信号，黑带检测信号，铁片检测信号，各路趋光信号进展处理。本方案电路复杂，灵活性不高，效率低，不利于小车智能化的扩展，对各路信号处理比拟困难。 方案二：采用ATM89S52单片机来作为整机的控制单元。红外线探头采用市面上通用的发射管与及接收头，经过单片机调制后发射。铁片检测采用电感式接近开关LJ18A3-8-Z/BX检测，黑带采用光敏二极管对光源信号采集，再经过ADC0809转化为数字信号送到单片机系统处理。此系统比拟灵活，采用软件方法来解决复杂的硬件电路局部，使系统硬件简洁化，各类功能易于实现，能很好地满足题目的要求。 比拟以上两种方案的优缺点，方案二简洁、灵活、可扩展性好，能到达题目的设计要求，因此采用方案二来实现。方案二的根本原理如图1所示。 图1 智能车运行根本原理图框图 避障局部采用红外线发射和承受原理。铁片检测采用电感式接近开关LJ18A3-8-Z/BX检测，产生的上下电平信号经过处理后，完成相应的记录数目，驱动蜂鸣器发声。黑带寻迹依靠安装在车底部左右两个光敏二极管对管来对地面反射光感应。寻光设计在小车前端安装3路左、中、右光敏电阻对光源信号采集，模拟信号经过ADC0809转化为数字信号送到MCU处理。记程通过在车轮上安装小磁块，再用霍尔管感应产生计数脉冲。记时由软件实现，显示采用普通七段LED。此系统比拟灵活，采用软件方法来解决复杂的硬件电路局部，使系统硬件简洁化，各类功能易于实现。2模块电路设计与比拟1) 避障方案选择 方案一：采用超声波避障，超声波受环境影响较大，电路复杂，而且地面对超声波的反射，会影响系统对障碍物的判断。 方案二：采用红外线避障，利用单片机来产生38KHz信号对红外线发射管进展调制发射，发射出去的红外线遇到避障物的时候反射回来，红外线接收管对反射回来信号进展解调，输出TTL电平。外界对红外信号的干扰比拟小，且易于实现，价格也比拟廉价，故采用方案二。 红外线发射承受电路原理图如图2所示。 采用红外线避障方法，利用一管发射另一管接收，接收管对外界红外线的接收强弱来判断障碍物的远近，由于红外线受外界可见光的影响较大，因此用250Hz的信号对38KHz的载波进展调制，这样减少外界的一些干扰。 接收管输出TTL电平，有利于单片机对信号的处理。采用红外线发射与接收原理。利用单片机产生38KHz信号对红外线发射管进展调制发射，发射距离远近由RW调节，本设计调节为10CM左右。发射出去的红外线遇到避障物的时候反射回来，红外线接收管对反射回来信号进展解调，输出TTL电平。利用单片机的中断系统，在遇障碍物时控制电机并使小车转弯。由于只采用了一组红外线收发对管，在避障转弯方向上，程序采用遇障碍物往左拐方式。如果要求小车正确判断左转还是右转，需在小车侧边加多一组对管。外界对红外信号的干扰比拟小，性价比高。 。调试时主要是调制发射频率为接收头能接收的频率，采用单片机程序解决。发射信号强弱的调节，由可调精细电阻调节。 图2 红外线发射承受电路原理图2检测铁片方案选择 方案一：采用电涡流原理自制的传感器，取才方便，但难以调试，输出信号也不可靠，成功率比拟低，难以准确输出传感信息。 方案二：采用市面易购的电感式接近开关，本系统采用市面比拟通用LJ18A3-8-Z/BX来完成铁片检测的任务。虽然电感式接近开关占的体积大，对本是可以承受，且输出信号较可靠，稳定性好，受外界的干扰小，故采用方案二。 检测铁片电路原理图如图3所示。 图3 检测铁片电路原理图3)声音提示 方案一：采用单片机产生不同的频率信号来完成声音提示，此方案能完成声音提示功能，给人以提示的可懂性比拟差，但在一定程度上能满足要求，而且易于实现，本钱也不高，我们出自经费方面考虑，采用方案一。 方案二：采用DS1420可分段录放音模块，能够给人以直观的提示，但DS1420录放音模块价格比拟高，也可以采用此方案来处理，但方案二性价比不如方案一。4)黑带检测方案选择 方案一：采用发光二极管发光，用光敏二极管接收。由于光敏二极管受可见光的影响较大，稳定性差。 方案二：利用红外线发射管发射红外线，红外线二极管进展接收。采用红外线发射，外面可见光对接收信号的影响较小，再用射极输出器对信号进展隔离。本方案也易于实现，比拟可靠，因此采用方案二。黑带检测电路图如图4所示。 输出信号进入74LS02。稳定性能得到提升。当小车低部的某边红外线收发对管遇到黑带时输入电平为高电平，反之为低电平。结合中断查询方式，通过程序控制小车往哪个方向行走。电路中的可调电阻可调节灵敏度，以满足小车在不同光度的环境光中能够寻迹。由于接收对管装在车底，发射距离的远近较难控制，调节可调电阻，发现灵敏度总是不尽人意，最后采用在对管上套一塑料管，屏蔽外界光的影响，灵敏度大幅提升。再是转弯的时间延迟短长控制。 图4 黑带检测电路图3)计量路程方案 方案一：利用红外线对射方式，在小车的车轮开一些透光孔来计量车轮转过圈数，从而间接地测量路程。 方案二：利用霍尔元件来对转过的车轮圈数来计程，在车轮子上装小磁片，霍尔元件靠近磁片一次计程为车轮周长。此方案传感的信号强， 电路简单，但精度不高。 如果想到达一定的计量精度，用霍尔传感元件比拟难以实现，因为在车轮上装一定量的小磁片会相互影响，而利用红外线对射方式不会影响各自的脉冲，可到达厘米的精度，因此采用方案一来实现。计量路程示意图见图5。 通过计算车轮的转数间接测量距离，利用了霍尔元件感应磁块产生脉冲的原理，再对脉冲进展计数。另可采用红外线原理提高记程精度，其方法为在车轮均匀打上透光小孔，当车轮转动时，红外光透射过去，不断地输出脉冲，通过单片机对脉冲计数，再经过一个数据的处理过程，这样就可把小车走过的距离计算出来，小孔越多，计数越精细。 图 5 计量路程示意图3)智能车驱动电路 方案一：采用分立元件组成的平衡式驱动电路，这种电路可以由单片机直接对其进展操作，但由于分立元件占用的空间比拟大，还要配上两个继电器，考虑到小车的空间问题，此方案不够理想。 方案二：因为小车电机装有减速齿轮组，考虑不需调速功能，采用市面易购的电机驱动芯片L293D，该芯片是利用TTL电平进展控制，对电机的操作方便，通过改变芯片控制端的输入电平，即可以对电机进展正反转操作，很方便单片机的操作，亦能满足直流减速电机的要求。智能车驱动电路实现如图6所示。 图6 智能车驱动电路 小车电机为直流减速电机，带有齿轮组，考虑不需调速功能，采用电机驱动芯片L293D。L293D是著名的SGS公司的产品。为单块集成电路，高电压，高电流，四通道驱动，设计用来接收DTL或者TTL逻辑电平，驱动感性负载(比方继电器，直流和步进马达)，和开关电源晶体管。部包含4通道逻辑驱动电路。其额定工作电流为1A，最大可达1.5A，Vss电压最小4.5V，最大可达36V；Vs电压最大值也是36V，经过实验，Vs电压应该比Vss电压高，否那么有时会出现失控现象。表1是其使能、输入引脚和输出引脚的逻辑关系。 表1 引脚和输出引脚的逻辑关系 EN AB IN1IN3 IN2IN4 电机运行情况 H H L 正转 H L H 反转 H 同IN2IN4 同IN1IN3 快速停顿 L X X 停顿 L293D可直接的对电机进展控制，无须隔离电路。通过单片机的I/O输入改变芯片控制端的电平，即可以对电机进展正反转，停顿的操作，非常方便，亦能满足直流减速电机的大电流要求。调试时在依照上表，用程序输入对应的码值，能够实现对应的动作，调试通过。3) 寻找光源功能 方案一：在小车前面装上几个光电开关，通过不同方向射来的光使光电开关工作，从而对小车行驶方向进展控制，根据光电开关特性，只有当光到达一定强度时才能够导通，因此带有一定的局限性。 方案二：在小车前面装上参数一致的光敏二极管或者光敏电阻，再通过A/D转换电路转换成数字量送入单片机，单片机再对读入的几路数据进展存储、比拟，然后发出命令对外围进操作。对方案一、二进展比拟，方案二硬件稍为复杂，但能够对不同强度的光进展采集以及比拟，操作灵活，所以采用方案二。 寻找光源电路图如图7所示。 图7 寻找光源电路图3)显示局部 方案一：采用LCD显示，用单片机可实现显示数据，但显示亮度和字体大小在演示时不尽人意，价格也比拟昂贵。 方案二：采用LED七段数码管，采用经典电路译码和驱动，电路构造简单，并且可以实现单片机I/O口的并用，显示效果直观，明亮，调试容易。故采用LED数码管显示。4)显示电路如图8所示。 图8 显示电路3. 系统原理及理论分析1) 单片机最小系统组成 单片机系统是整个智能系统的核心局部，它对各路传感信号的采集、处理、分析及对各局部整体调整。主要是组成是：单片机AT89S52、模数转换芯片ADC0809、小车驱动系统芯片L293D、数码管显示的译码芯片74LS47、74LS138及各路的传感器件。2)避障原理 采用红外线避障方法，利用一管发射另一管接收，接收管对外界红外线的接收强弱来判断障碍物的远近，由于红外线受外界可见光的影响较大，因此用250Hz的信号对38KHz的载波进展调制，这样减少外界的一些干扰。 接收管输出TTL电平，有利于单片机对信号的处理。3)计程原理 通过计算车轮的转数间接测量距离，在车轮均匀打上透光小孔，当车轮转动时，红外光透射过去，不断地输出脉冲，通过单片机对脉冲计数，再经过一个数据的处理过程，这样就可把小车走过的距离计算出来。4)黑带检测原理 利用光的反射原理，当光线照射在白纸上，反射量比拟大，反之，照在黑色物体上，由于黑色对光的吸收，反射回去的量比拟少，这样就可以判断黑带轨道的走向。由于各路传感器会对单片机产生一定的干扰，使信号发生错误。因此，采用一级射极输出方式对信号进展隔离，这样系统对信号的判断就比拟准确。4. 系统程序设计 用单片机定时器T0产生38KHz的方波，再用定时器T1产生250Hz的方波对38KHz方波进展调制。为了提高小车反响灵敏度，对红外线接收信号及黑带检测信号都采用中断法来处理。用定时方法对铁片检测、计量路程、倒车、拐弯及数码管动态扫描进展处理。 主程序流程图见图9，各子程序图见图10、图11、图12。 图9 主程序流程图 图 10 外部中断0效劳子程序 图 11 外部中断1效劳子程序 图12 定时器1中断子程序6调试及性能分析 整机焊接完毕，首先对硬件进展检查联线有无错误，再逐步对各模块进展调试。首先写入电机控制小程序，控制其正反转，停机均正常。参加避障子程序，小车运转正常，调整灵敏度达最正确效果。参加显示时间子程序，显示正常。铁片检测依靠接近开关，对检测信号进展处理并实时显示和发出声光信息，无异常状况。路程显示局部是对霍尔管脉冲进展计数，为了尽量到达准确，车轮加装小磁片。接着对黑带检测模块调试，发现有时小车会跑出黑带，经判断是因为红外线收发对管灵敏度不高，调整灵敏度后仍然达不到满意效果，疑是受环境光影响，利用塑料套包围红外线收发后问题解决。趋光电路主要由三个光敏电阻构成，调整三个光敏电阻的角度同时测试软件，以最正确效果完成趋光功能。 整机综合调试，上电后对系统进展初始化，接着控制电机使小车向前行驶，突然发现系统即刻进入外部中断1，重复屡次测试，结果都是自动进入该中断。推断是由刚上电时电机起动所引起，为了防止上电瞬间的影响，在启动小车后延时几毫秒，再开外部中断，结果问题解决。允许的话应采用双电源供电，即电机和电路应分开供电，L293D与单片机之间采用隔离信号控制。这样就不会出现小车启动时程序出错和数码管显示闪动的问题。在计程精度上，可用红外线原理获得较高精度。7结论 通过各种方案的讨论及尝试，再经过屡次的整体软硬件结合调试，不断地对系统进展优化，智能小车能够完成各项功能到达车库。8参考文献?单片机应用技术? ?周立功单片机?单片机原理与应用?8051单片机程序设计与实例?MCS-51单片机实验指导?沁园春雪北国风光， 千里冰封， 万里雪飘。望长城外，惟余莽莽；大河上下，顿失滔滔。山舞银蛇， 原驰蜡象， 欲与天公试比高。须晴日， 看红装素裹，分外妖娆。江山如此多娇， 引无数英雄竞折腰。惜皇汉武，略输文采；唐宗宋祖，稍逊风骚。一代天骄，成吉思汗，只识弯弓射大雕。俱往矣，数风流人物， 还看今朝。出师表两汉：诸亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。然侍卫之臣不懈于，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。诚宜开圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。宫中府中，俱为一体；陟罚臧否，不宜异同。假设有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使外异法也。侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，那么汉室之隆，可计日而待也。臣本布衣，躬耕于，苟全性命于乱世，不求闻达于诸侯。先帝不以臣卑劣，猥自枉屈，三顾臣于草庐之中，咨臣以当世之事，由是感谢，遂许先帝以驱驰。后值倾覆，受任于败军之际，奉命于危难之间，尔来二十有一年矣。先帝知臣慎重，故临崩寄臣以大事也。受命以来，夙夜忧叹，恐托付不效，以伤先帝之明；故五月渡泸，深入不毛。今南方已定，兵甲已足，当奖率三军，北定中原，庶竭驽钝，攘除奸凶，兴复汉室，还于旧都。此臣所以报先帝而忠陛下之职分也。至于斟酌损益，进尽忠言，那么攸之、祎、允之任也。愿陛下托臣以讨贼兴复之效，不效，那么治臣之罪，以告先帝之灵。假设无兴德之言，那么责攸之、祎、允等之慢，以彰其咎；陛下亦宜自谋，以咨诹善道，察纳雅言，深追先帝遗诏。臣不胜受恩感谢。今当远离，临表涕零，不知所言。- - word.zl-
