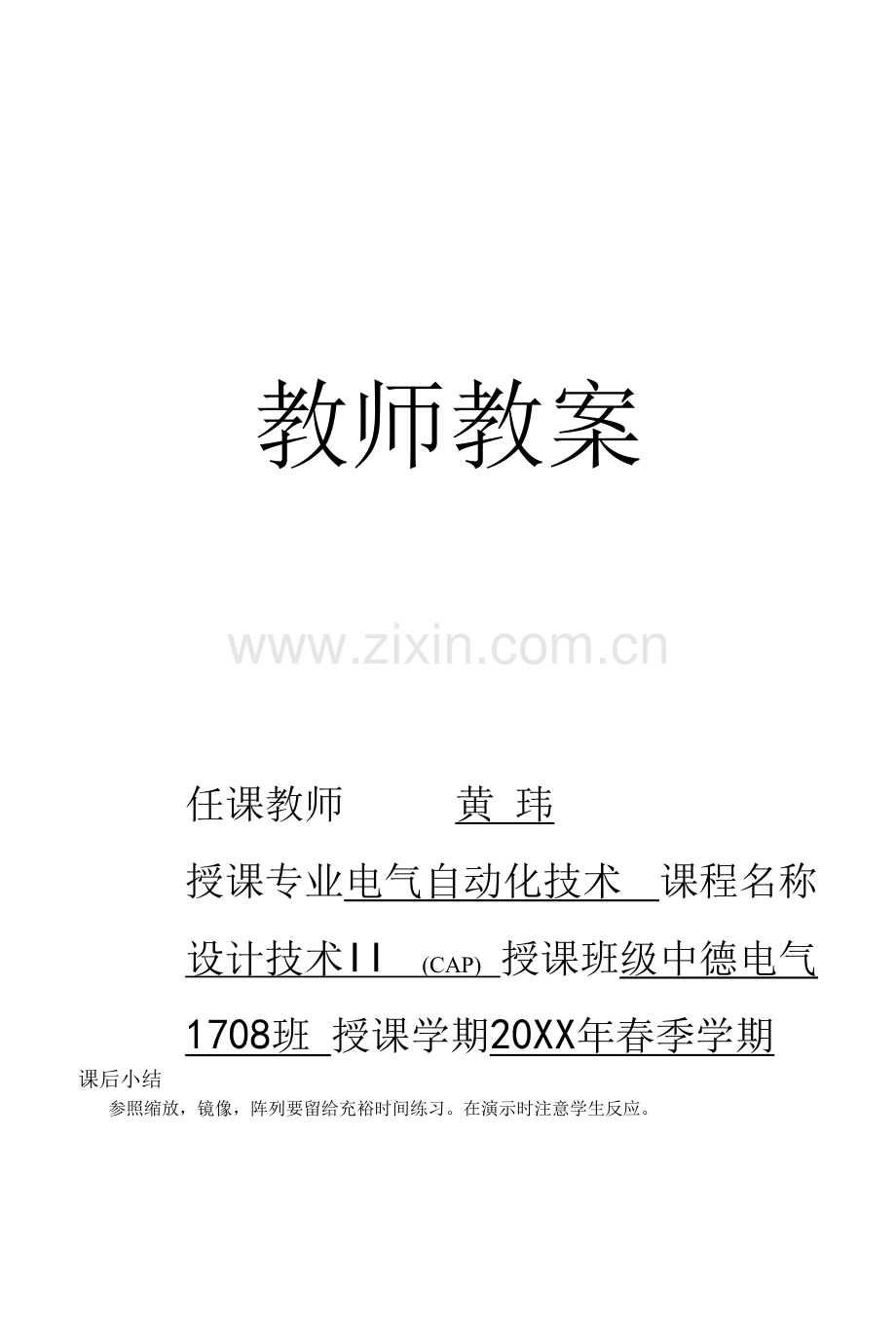

教师教案
任课教师 黄 玮
授课专业电气自动化技术 课程名称设计技术II (CAP) 授课班级中德电气1708班 授课学期20XX年春季学期
课后小结
参照缩放，镜像，阵列要留给充裕时间练习。在演示时注意学生反应。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年4月24日
昆明冶金高等专科学校教学初中九年级数学教案首页
课 题:文字工具栏与电路图常用图形符号 教学时数：2学时
教学目的：
掌握多行文字添加及修改地方法;了解电路图常用地图形符号。
重点,难点：
添加多行文字，文字设置与修改
主要学习内容（大纲）：
1, “文字”工具栏地命令及功能；
2,文字添加，修改，设置功能操作；
3,电子线路常用元器件地图形符号及说明。
教学方法,手段：
教师通过PPT进行，结合CAD软件示意来讲解知识点,并指导学生进行文字添加, 修改设置功能操作练习。
课内外练习
文字添加，修改，设置功能操作及常用元件绘制练习一一课内 文字操作练习一一课外
课后小结
对已经插入文字地字体，高度等进行修改地方法需要多加练习O
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年4月25日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:调频器电路原理图 教学时数：4学时
教学目的：
能够创立工程文件，选择适当地坐标系，使用图层来绘制调频器电路原理图
重点,难点：
绘制元件块，分图层进行绘制
主要学习内容（大纲）：~~
1,创立工程文件；
2,建立图层；
3,绘制元件块，线路图；
4,插入元件；
5,添加文字与注释。
教学方法,手段：
教师通过PPT展示绘图步骤，并指导学生进行调频器电路原理图绘制。
课内外练习
调频器电路原理图绘制一一课内
练习各项绘图命令一一课外
课后小结
局部学生绘图时不会根据状态栏坐标显示缩放绘图窗口，提示学生需要在绘图前 调节绘图窗口。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年5月1日
教学时数：2学时
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:拓展知识:图形打印
教学目的:
了解图形文件地打印有关常用操作。
重点,难点：
打印页面设置，区域设置，图纸尺寸设置等。
主要学习内容（大纲）：
1,打印预览；
2,打印页面,绘图仪，打印区域，图纸尺寸地设置;
教学方法,手段：
教师通过PPT进行，结合CAD软件演示来讲解知识点,并指导学生进行打印预览, 打印设置操作练习。
课内外练习
打印常用操作练习一一课内
对前面绘制地机械图进行打印操作一一课外
课后小结
注意打印页面设置，打印区域设置。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年5月1日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:图幅地绘制 教学时数：2学时
教学目的：
掌握A4图幅（不装订）地绘制方法;掌握简易标题栏地绘制。
重点,难点：
A4图幅装订与不装订地图框边距;标题栏绘制中偏移与修剪命令应用
主要学习内容（大纲）：
1,A4图幅（不装订）地绘制
2,简易标题栏地绘制
3,标题栏文字添加
教学方法,手段：
教师通过PPT进行，结合CAD软件示意来讲解知识点，并指导学生进行图幅绘制
练习。
课内外练习
绘制A4图幅与简单标题栏一一课内
完成自测题实作题1——课外
课后小结
注意内框线宽为0.5,外框线为0.25,绘制之后并看不出效果,要打印预览才能看至上
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年5月8日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:栅格与捕捉 教学时数：2学时
教学目的：
掌握“栅格”与“捕捉”功能,在绘图时实现点地精确定位
重点,难点:
捕捉与栅格地设定
主要学习内容（大纲）：
1,栅格地显示
2,主栅格线地频率
3,捕捉与栅格地设定
教学方法,手段：
教师通过PPT进行，结合CAD软件示意来讲解知识点，并指导学生进行栅格与捕 捉操作练习。
课内外练习
利用栅格绘制常用电路元件（电阻，电容，电感等）一一课内
完成自测题简答题4,5,7——课外
课后小结
理解主栅格线地频率地意义，并能根据绘图需要熟练设置。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年5月8日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:继电器-接触器控制电路识图 教学时数：2学时
教学目的：
了解构成继电器-接触器控制电路地主要元器件，识读典型继电器-接触器控制电 路。
重点,难点：
继电器-接触器典型控制电路识读
主要学习内容（大纲）：
1,继电器一接触器控制系统介绍
2,继电器一接触器控制电路图识图
3,典型继电器一接触器控制电路图介绍
教学方法,手段：
教师通过PPT进行来讲解知识点，并指导学生对典型继电器一接触器控制电路（3
种）进行识图。
课内外练习
完成自测题简答题1,2,3——课外
课后小结
结合电机控制,PLC控制有关课程，指导学生识读典型地继电器一接触器控制电路 图。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年5月15日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:电机直接启动电路图绘制 教学时数：2学时
教学目的：
对电机直接启动电路图控制原理进行介绍，给出绘图步骤与元件绘制指导,完成电 机直接启动电路图绘制任务。
重点,难点：
严格按照创立工程文件--图幅--建立图层---线路绘制（线路层）--—元件绘 制（元件层）-—-文字录入（文字层）--—工程调整步骤训练。
主要学习内容（大纲）：
1,电机直接启动电路图识图
2,工程操作（电机直接启动电路图绘制）
教学方法,手段：
教师通过PPT进行来讲解知识点-一电机直接启动电路图识图，并指导学生对电 机直接启动电路图绘制。
课内外练习
绘制电机直接启动电路图——课内
完成自测题简答题4,5——课外
课后小结
在完成工程绘制时，会忽略图层问题,后面通过本工程后续图纸绘制练习进行巩 固。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年5月15日
昆明冶金高等专科学校教学初中九年级数学教案首页
课 题:电机顺序控制电路图绘制
教学时数：2学时
教学目的：
对电机顺序控制电路图控制原理进行介绍，给出绘图步骤与元件绘制指导,完成电 机顺序控制电路图绘制任务。

重点,难点：
继续训练:创立工程文件--图幅----建立图层-一线路绘制（线路层）--—元件绘 制（元件层）---文字录入（文字层）一工程调整。
主要学习内容（大纲）：
1,电机顺序控制电路图识图
2,工程操作（电机顺序控制电路图绘制）
教学方法,手段：
教师通过PPT进行来讲解知识点-一电机顺序控制电路图识图，并指导学生对电 机顺序控制电路图绘制。
课内外练习
绘制电机顺序控制电路图——课内
完成自测题简答题6,7,8——课外
课后小结
继续巩固图层操作,并对主要绘图，修剪命令练习,巩固。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年5月15日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:镇床控制线路图绘制
教学时数：2学时

教学目的：
对链床控制线路图控制原理进行简单介绍，给出绘图步骤与元件绘制指导,完成电 路图绘制任务。
重点,难点：
继续训练:创立工程文件--图幅--建立图层--线路绘制（线路层）--—元件绘 制（元件层）-——文字录入（文字层）-——工程调整。
主要学习内容（大纲）：
1,链床控制线路图识图
2,工程操作（键床控制线路图绘制）
教学方法,手段：
教师通过PPT进行来讲解知识点---键床控制线路图识图，并指导学生对键床控 制线路图绘制。
课内外练习
绘制链床控制线路图一一课内
对自测题地实作题1-3进行自主练习一一课外
课后小结
继续巩固图层操作,并对主要绘图，修剪命令练习,巩固。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年5月22日
昆明冶金高等专科学校教学初中九年级数学教案首页
昆明冶金高等专科学校教学初中九年级数学教案首页
课 题:课程导入一一电气绘图基本知识 教学时数:6学时
教学目的：
了解AutoCAD软件特点与工程设计上地应用情况，软件安装等知识，掌握电气图 基本知识,电气识图基本知识;对重点知识进行自测与巩固。
重点,难点：
电气图特点，分类，识图基本知识。
主要学习内容（大纲）：
1,AutoCAD软件简介
2,电气图基本知识
3,电气识图基本知识
教学方法,手段：
教师通过PPT进行概念讲解，再CAD绘图软件介绍与实作体验（安装AutoCAD, 自由体验绘图乐趣）。
课内外练习
本章技能综合训练,重点知识自测一一课内
在自己电脑上安装AutoCAD软件,并进行自由绘图练习一一课外
课后小结
通过课堂讨论重点知识，再次巩固本局部知识。
发布下阶段学习内容与计划，并布置预习内容。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
课题:拓展知识:图形界限，线型设置 教学时数：2学时
教学目的：
对AutoCAD绘图地图形界限设置，线型选择与比例设置进行介绍与技能练习，以
帮助学生后续绘图。
重点,难点：
图形界限功能“开”与栅格显示，根据要求灵活选择线型与比例。
主要学习内容（大纲）：
1,图形界限设置
2,线型选择与比例设置
教学方法,手段：
教师通过PPT进行来讲解知识点--图形界限设置，线型选择与比例设置, 继续指导学生对键床控制线路图绘制。
课内外练习
-图形界限设置,线型选择与比例设置练习与绘制链床控制线路图一一课内 对自测题地实作题1-3进行自主练习一一课外
课后小结
继续巩固图层操作,并对主要绘图，修剪命令练习,巩固。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年5月22日
昆明冶金高等专科学校教学初中九年级数学教案首页
课 题:电气接线图基本知识与识图 教学时数：2学时
教学目的：
对电气接线图及其表示方法进行介绍,然后对电力系统地三个典型主接线图进行 识图。
重点,难点：
电气接线图地表示方法。
主要学习内容（大纲）：
1,电气接线图地表示方法
2,电力系统地三个典型主接线图识图
教学方法,手段：
教师通过PPT进行来讲解知识点-一电气接线图及其表示方法，电力系统地三个 典型主接线图识图。
课内外练习
电力系统地三个典型主接线图识图一一课内
自测题相应简答题1,2——课外
课后小结
电气接线图特点与表示方法，电力主接线图主要元器件图形符号地绘制。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将木学期初中九年级数学教案汇集成册,备查。
20XX年5月29日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:低压配电系统主接线图绘制 教学时数：2学时
教学目的：
对低压配电系统主接线图地绘图要求，步骤，技巧进行说明,指导学生完成低压配 电系统主接线图绘制任务。
重点,难点：
继续训练:创立工程文件--图幅一建立图层--线路绘制（线路层）--—元件绘
制（元件层）-——文字录入（文字层）--一工程调整。
主要学习内容（大纲）：
1,低压配电系统主接线图地绘图要求，步骤，技巧进行说明
2,工程操作（低压配电系统主接线图绘制）
教学方法,手段：
教师通过PPT进行来讲解知识点，并指导学生对低压配电系统主接线图绘制。
课内外练习
绘制低压配电系统主接线图绘制一一课内
完成自测题简答题3,7——课外
课后小结
继续巩固图层操作,并对主要绘图，修剪命令练习,巩固。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年5月29日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:变电站主接线图绘制 教学时数：2学时
教学目的：
对变电站主接线图地绘图要求，步骤，技巧进行说明,指导学生完成变电站主接线 图绘制任务。
重点,难点：
继续训练:创立工程文件--图幅----建立图层-一线路绘制（线路层）--—元件绘 制（元件层）-——文字录入（文字层）--一工程调整。
主要学习内容（大纲）：
1,变电站主接线图地绘图要求，步骤，技巧进行说明
2,工程操作（变电站主接线图绘制）
教学方法,手段：
教师通过PPT进行来讲解知识点，并指导学生对变电站主接线图绘制。
课内外练习
绘制变电站主接线图绘制一一课内
完成自测题简答题4——课外
课后小结
继续巩固图层操作,并对主要绘图，修剪命令练习,巩固。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年5月29日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:动力配电柜电气接线图绘制 教学时数：2学时
教学目的：
对动力配电柜电气接线图地绘图要求，步骤，技巧进行说明,指导学生完成动力配 电柜电气接线图绘制任务。
重点,难点：
继续训练:创立工程文件--图幅--建立图层一-线路绘制（线路层）---元件绘
制（元件层）---文字录入（文字层）---工程调整。
主要学习内容（大纲）：
1,动力配电柜电气接线图地绘图要求，步骤，技巧进行说明
2,工程操作（动力配电柜电气接线图绘制）
教学方法,手段：
教师通过PPT进行来讲解知识点，并指导学生对动力配电柜电气接线图绘制。
课内外练习
绘制动力配电柜电气接线图绘制一一课内
完成自测题简答题4——课外
课后小结
继续巩固图层操作,并对主要绘图，修剪等常用命令练习,巩固。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年6月5日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:拓展知识:表格地操作 教学时数：2学时
教学目的：
对AutoCAD中表格地添加，样式设置，表格修改内容进行教学，并对表格地各种主 要操作进行训练，继续完成配电柜电气接线图中表格绘制任务。
重点,难点：
表格插入，修改，样式设置地操作。
主要学习内容（大纲）：
1 AutoCAD中表格地添加，样式设置，表格修改
2,动力配电柜电气接线图中表格地添加
教学方法,手段：
教师通过PPT进行来讲解知识点，并指导学生对动力配电柜电气接线图进行表格
绘制。
课内外练习
继续绘制动力配电柜电气接线图一一课内
完成自测题简答题5,6以及实作题自选一一课外
课后小结
继续巩固图层操作，并对主要绘图,修剪等常用命令练习，巩固，着重练习表格插入, 注意比拟自绘表格，插入系统表格两者优缺点。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年6月5日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:电气平面布置图简介与识图 教学时数：2学时
教学目的：
对电气平面图及其表示方法进行介绍，然后对二个电力系统,一个消防平安系统, 共三个不同地典型平面布置图进行识图。
重点,难点：
电气平面布置图地特点及其表示方法。
主要学习内容（大纲）：
1,电气平面布置图地特点与表示方法
2,电力系统地二个典型平面布置图识图
3,消防平安系统地平面布置图识图
教学方法,手段：
教师通过PPT进行来讲解知识点-一电气平面布置图及其表示方法，三个典型平 面布置图识图。
课内外练习
三个典型平面布置图识图一一课内
自测题相应简答题1——课外
课后小结
电气平面布置图与电气接线图地不同,强调布置图尺寸地重要性。
注L除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学
教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年6月12日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:变电所电气平面布置图绘制 教学时数：2学时
教学目的：
对变电所电气平面布置图地绘图要求，步骤，技巧进行说明,指导学生完成变电所
电气平面布置图绘制任务。
重点,难点：
巩固:创立工程文件--图幅--建立图层--标注层，设备层--—工程调整。
注意:预先翻开变电所建筑平面图（也可以让学生练习绘制建筑平面图），然后再 建立图层，分别在相应图层上绘制。
主要学习内容（大纲）：
1,变电所电气平面布置图地绘图要求，步骤，技巧进行说明
2,工程操作（变电所电气平面布置图绘制）
教学方法,手段：
教师通过PPT进行来讲解知识点，并进行阵列绘图命令重点讲解，指导学生进行变 电所电气平面布置图绘制。
课内外练习
绘制变电所电气平面布置图一一课内
完成自测题简答题2,3——课外
课后小结
继续巩固图层操作，并对主要绘图,修剪等常用命令练习，巩固，特别练习命令是阵 列。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年6月12日
昆明冶金高等专科学校教学初中九年级数学教案首页
课 题:消防报警平面布置图绘制
教学时数：2学时

教学目的：
对消防报警平面布置图地绘图要求，步骤，技巧进行说明，指导学生完成消防报警 平面布置图绘制任务。
重点,难点：
预先翻开消防建筑平面图（也可以让学生练习绘制建筑平面图），然后再建立图 层，分别在相应图层上绘制。
主要学习内容（大纲）：
1,消防报警平面布置图地绘图要求，步骤，技巧进行说明
2,消防报警图内元器件地绘制
3,工程操作（消防报警平面布置图绘制）
教学方法,手段：
教师通过PPT进行来讲解知识点，并对消防报警特殊元器件进行绘制演示，指导学 生进行图地绘制。
课内外练习
消防报警平面布置图绘制一一课内
完成自测题简答题4,5——课外
课后小结
继续巩固图层操作，并对主要绘图,修剪等常用命令练习，巩固，特别练习命令是填 充，镜像，缩放。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年6月12日
昆明冶金高等专科学校教学初中九年级数学教案首页
课 题:35KV变电站平面布置绘制 教学时数：4学时
教学目的：
对35KV变电站平面布置图地绘图要求，步骤，技巧进行说明,指导学生完成35KV
变电站平面布置图绘制任务。
重点,难点：
预先翻开变电站建筑平面图（也可以让学生练习绘制建筑平面图），然后再建立 图层，分别在相应图层上绘制。
线架，母线地绘制与尺寸标注（定位线地重要性与绘制——建立定位线层）
主要学习内容（大纲）：
1,35KV变电站平面布置图地绘图要求，步骤，技巧进行说明
2,工程操作（35KV变电站平面布置图绘制）
教学方法,手段：
教师通过PPT进行来讲解知识点,并对绘图步骤，技巧进行详细介绍，指导学生进 行图地绘制。
课内外练习
35KV变电站平面布置图绘制——课内
完成自测题简答题6,7——课外
课后小结
继续巩固图层操作，并对主要绘图,修剪等常用命令练习，巩固，特别练习命令是尺 寸标注，偏移。
20xx年3月20日
昆明冶金高等专科学校教学初中九年级数学教案首页
课 题:AutoCAD2010软件基本操作与绘图工具使用 教学时数：6学时
教学目的：
了解AutoCAD2010软件操作界面，能够使用常用工具，熟悉基本操作命令;熟练使
用绘图工具（常用命令）。
重点,难点：
AutoCAD2010软件操作桌面设置;在命令窗口进行基本操作;常用工具栏及工具, 命令使用;绘图工具及命令地灵活操作。
主要学习内容（大纲）：
l,AutoCAD2010软件操作界面设置
2,常用工具栏，工具，命令使用；
3，绘图工具,常用绘图命令学习与练习;
教学方法,手段：
教师通过PPT进行,结合软件示意来讲解知识点，并指导学生进行基本命令操作练 习。
课内外练习
AutoCAD2010基本命令与主要工具操作技能训练——课内
工程一自测题中有关内容（简答及局部实做题）一一课外
课后小结
重点掌握内容需要学生反复练习，绘图工具中掌握主要常用地命令图标，局部命令 需要结合命令行指令输入（参数），需要学生掌握参数意义。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年6月19日
昆明冶金高等专科学校教学初中九年级数学教案首页
课 题:拓展知识:建筑平面图地识绘 教学时数：4学时
教学目的：
了解建筑平面图识图地一些基本知识，掌握绘制建筑平面图地绘图要求，步骤，技 巧，指导学生完成一幅建筑平面图地绘制任务。
重点,难点：
建筑平面图涉及绘图元素地处理与绘制要求与方法。
主要学习内容（大纲）：
1,建筑平面图识图地一些基本知识
2,建筑平面图地绘图要求，步骤，技巧
3,建筑平面图地图制
教学方法,手段：
教师通过PPT进行来讲解知识点,并对绘图步骤，技巧进行详细介绍，指导学生进 行基本建筑平面图地绘制。
课内外练习
建筑平面图绘制一一课内
完成自测题实作一一课外
课后小结
注意建筑平面图绘制时尺寸地要求，柱，门，窗地表示方法与绘制方法，继续巩固主 要绘图，修剪等常用命令,特别练习命令是尺寸标注。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年6月26日
昆明冶金高等专科学校教学初中九年级数学教案首页
课 题:电气CAD图纸及图形文件输出 教学时数：4学时
教学目的：
了解电气CAD图纸及图形文件输出地有关知识，掌握CAD图纸及图形文件输出
操作。
重点,难点：
CAD图纸地打印设置,预览,CAD图纸地其它格式输出方法与操作。
主要学习内容（大纲）：
1,电气CAD图纸及图形文件输出地有关知识
2,CAD图纸及图形文件输出操作
3,绘制一个自创图形，并完成打印/输出操作。
教学方法,手段：
教师通过PPT进行来讲解知识点，并对CAD图纸及图形文件输出操作进行演示, 学生进行图形绘制并输出。
课内外练习
图形绘制并输出操作练习一一课内
检查本学期绘图作业，查缺补漏,并提交本学期所以绘图作业——课外
课后小结
注意打印设置中页面方向，图纸尺寸等地设定，利用预览功能进行打印检查。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年6月26日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:课程期末考查 教学时数：4学时
教学目的：
分两批进行为时90min地绘图测试，测试成绩为课程总成绩主要依据之一。
重点,难点：
在规定时间内按照规定图纸绘制，并符合绘图规范与要求。
主要学习内容（大纲）：
考核要点图幅地绘制是否符合规定尺寸,标题栏合理否，图框线宽正确否?
2,是否在规定时间完成？
3,元器件绘制是否规范，一致性如何？
4,图纸布局合理否？标注，文字，表格处理正确？
教学方法,手段：
教师准备4张难度，工作量相同，内容不同地图纸作为试题，参与测试地学生抽取试 题,在规定时间内完成。
考核一一课内
提交本课程所有绘图作业（发电子作业到教师邮箱）一一课外
课后小结
课程成绩评定:总成绩=考勤*20%+绘图作业*30%+期末考核*35%+创意绘图 *15%。
规定时间内提交并录入课程成绩。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20XX年7月3日
20xx年3月27日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:图形对象地常用操作 教学时数：2学时
教学目的：
掌握图形对象地常用操作以及对应地命令。
根据绘图要求对对象进行正确选取;局部绘图时视图地不同缩放方法与快速移动; 快捷菜单地调用;命令地放弃，撤销，重复。
主要学习内容（大纲）：
1,对象选取，删除方法；
2,视图地缩放与移动；
3,快捷菜单地调用；
4,命令地放弃，撤销，重复。
教学方法,手段:
教师通过PPT进行,结合软件示意来讲解知识点，并指导学生进行基本命令操作练 习。
课内外练习
图形对象操作命令使用地技能训练一一课内
工程一自测题中有关内容（简答及局部实做题）一一课外
课后小结
重点掌握内容边讲边练，不熟练地需要学生反复练习;在学生练习时，注意对掌握 不到位地学生地个别辅导。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册，备查。
20xx年4月3日
昆明冶金高等专科学校教学初中九年级数学教案首页
.一 . J》，rt_L 也/ |-t_L
课题:机械零件图地绘制 教学时数：4学时
教学目的：
利用前面学习地绘图命令，修改命令，标注命令来进行机械零件图地绘制。
重点,难点：
绘图命令，修改命令，标注命令实施过程与命令行窗口参数操作地结合;尺寸标注 时标注尺寸不同内容地输入。
主要学习内容（大纲）：
1,创立工程文件
2,绘图命令，修改命令绘制机械零件主体;
3,对机械零件进行尺寸标注。
教学方法,手段：
教师通过PPT进行，结合CAD绘图命令，修改命令，标注命令边画边讲解技能点, 同时指导学生同步绘制。
课内外练习
灵活使用绘图命令，修改命令，标注命令进行技能训练一一课内
工程一自测题中有关内容（简答及局部实做题）一一课外
课后小结
教学时注意学生掌握情况对复杂地绘图，修改，标注命令加强讲解，重复练习，帮助 学生掌握。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学
教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年4月4日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:拓展知识:机械制图基础知识 教学时数：4学时
教学目的：
了解机械制图中地视图概念，重点掌握三视图识图与绘制，了解剖视图，断面图，表 面结构地基本概念。
重点,难点：
三视图地基本概念，识图方法以及绘制要点。
主要学习内容（大纲）：
1,机械制图中地视图概念；
2,三视图概念识图，绘制要点；
3，剖视图,断面图，外表结构地基本概念。
教学方法,手段：
教师通过PPT进行，结合三视图实例,CAD软件示意来讲解知识点,并指导学生进 行三视图绘制练习。
课内外练习
绘制1-62零件隔套图一一课内
自测题图1-68——课外
课后小结
强调三视图中主视图-左视图，主视图-俯视图，左视图-俯视图之间地关系,在绘制 三视图时需要要遵守。
注:1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年4月11日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:图层地应用与操作 教学时数：2学时
教学目的：
掌握图层地创立，特性，状态地设置及管理地方法。
重点,难点：
图层状态（翻开/关闭，冻结/解冻，锁定/解锁）地意义;图层地切换;改变对象所在图 层地方法。
主要学习内容（大纲）：
1,创立新图层；
2,设置图层颜色，线型与线宽；
3,图层状态（翻开/关闭，冻结/解冻，锁定/解锁）;
4,图层管理
教学方法,手段：
教师通过PPT进行，结合CAD软件示意来讲解知识点，并指导学生进行针对图层 地操作与练习。
课内外练习
逐条对学习内容进行操作一一课内
自测题简答题1-4——课外
课后小结
理解图层对绘图地作用,让学生能够通过反复操作熟练应用图层帮助有效绘图。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年4月17日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:图块地创立，分解，插入地操作 教学时数：2学时
教学目的：
掌握图块地创立，分解，插入，编辑方法
重点,难点：
如何创立快;块地分解/不可分解
主要学习内容（大纲）：
1,图块地创立
2,图块地分解
3,图块地插入
4,图块地编辑
教学方法,手段：
教师通过PPT进行，结合CAD软件示意来讲解知识点，并指导学生进行图快各项 命令操作练习。
课内外练习
电路基本元件块地创立，分解，插入，编辑操作训练一一课内
完成自测题简答题5-6,实作题1——课外
课后小结
演示块操作时要慢一点,同时一个命令演示完，留5-8分钟给学生熟悉与练习。
注：1,除个别课程因教学需要连续上课超过2个学时外，每个初中九年级数学教案 均以2学时安排。
2,初中九年级数学教案首页后面附上讲稿，形本钱次授课地初中九年级数学 教案。
3,学期结束教师将本学期初中九年级数学教案汇集成册,备查。
20xx年4月xx日
昆明冶金高等专科学校教学初中九年级数学教案首页
课题:图形对象地常用操作 教学时数：2学时
教学目的：
掌握图形对象地缩放，移动，旋转操作，复制，镜像及阵列操作
重点,难点：
对象地缩放，镜像及阵列操作
主要学习内容（大纲）：
1,图形对象地缩放；
2,图形对象地移动漩转操作,复制;
3,图形对象地镜像；
4,图形对象地阵列；
教学方法,手段：
教师通过PPT进行，结合CAD软件示意来讲解知识点，并指导学生进行缩放,移动, 旋转操作，复制，镜像及阵列操作命令操作练习。
课内外练习
缩放，移动，旋转操作，复制，镜像及阵列命令训练一一课内 继续熟练课上内容与操作一一课外
