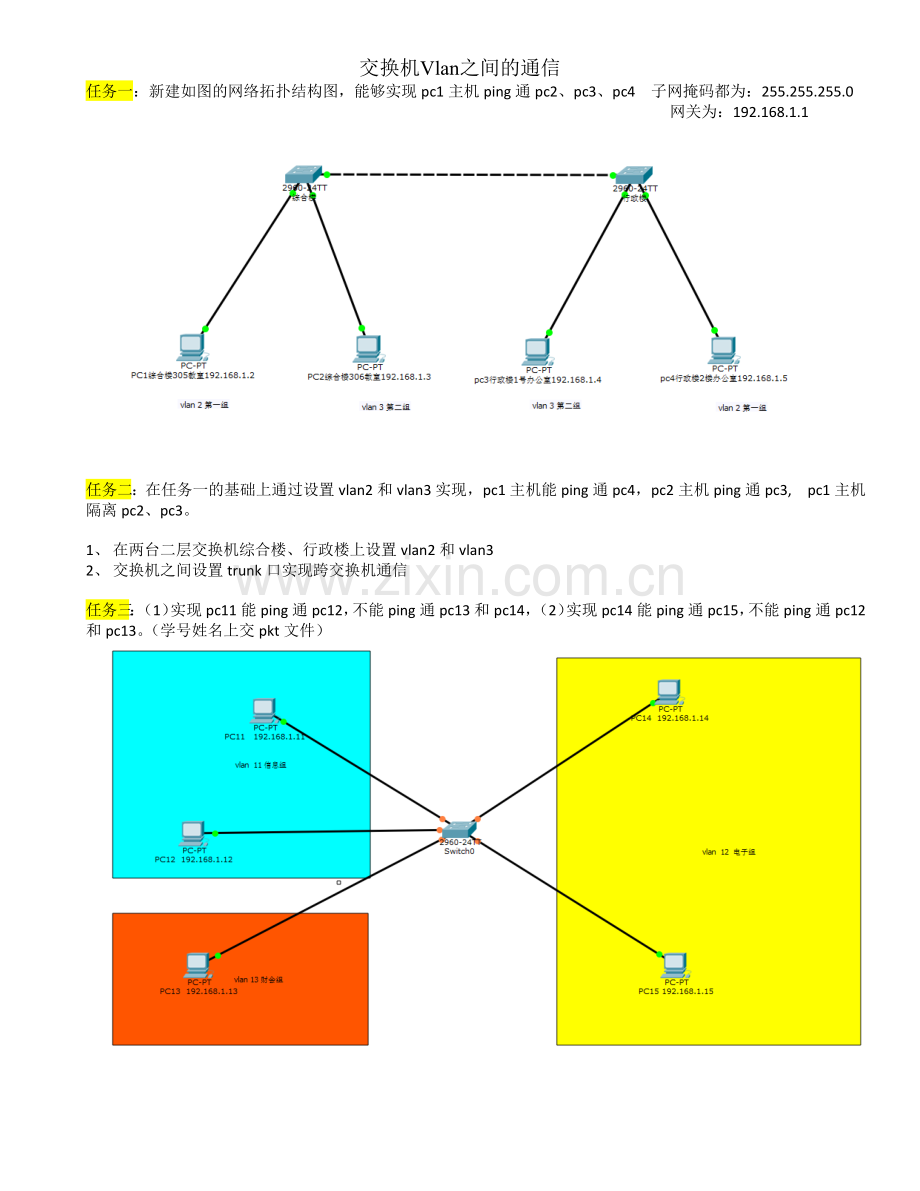

交换机Vlan之间的通信
任务一：新建如图的网络拓扑结构图，能够实现pc1主机ping通pc2、pc3、pc4 子网掩码都为：255.255.255.0
网关为：192.168.1.1

任务二：在任务一的基础上通过设置vlan2和vlan3实现，pc1主机能ping通pc4，pc2主机ping通pc3, pc1主机隔离pc2、pc3。

1、 在两台二层交换机综合楼、行政楼上设置vlan2和vlan3
2、 交换机之间设置trunk口实现跨交换机通信

任务三：（1）实现pc11能ping通pc12，不能ping通pc13和pc14，（2）实现pc14能ping通pc15，不能ping通pc12和pc13。（学号姓名上交pkt文件）

参考代码：
Enable //进入特权模式
configure terminal //进入全局配置模式
vlan 2 //创建vlan2
exit //退出
vlan 3 //创建vlan3
exit
interface fastEthernet 0/1 //进入到交换机F0/1端口配置模式
switchport access vlan 2 //该端口下将端口模式设置为access并分配到vlan2中
exit
interface fastEthernet 0/2 //进入到交换机F0/2端口配置模式
switchport access vlan 3 //该端口下将端口模式设置为access并分配到vlan3中
exit

跨交换机trunk模式的设置：
interface fastEthernet 0/24 //进入到交换机F0/24端口配置模式
switchport mode trunk //该端口下将端口模式设置为trunk

show vlan //查看vlan在特权模式下
show running-config //查看当前配置信息在特权模式下
