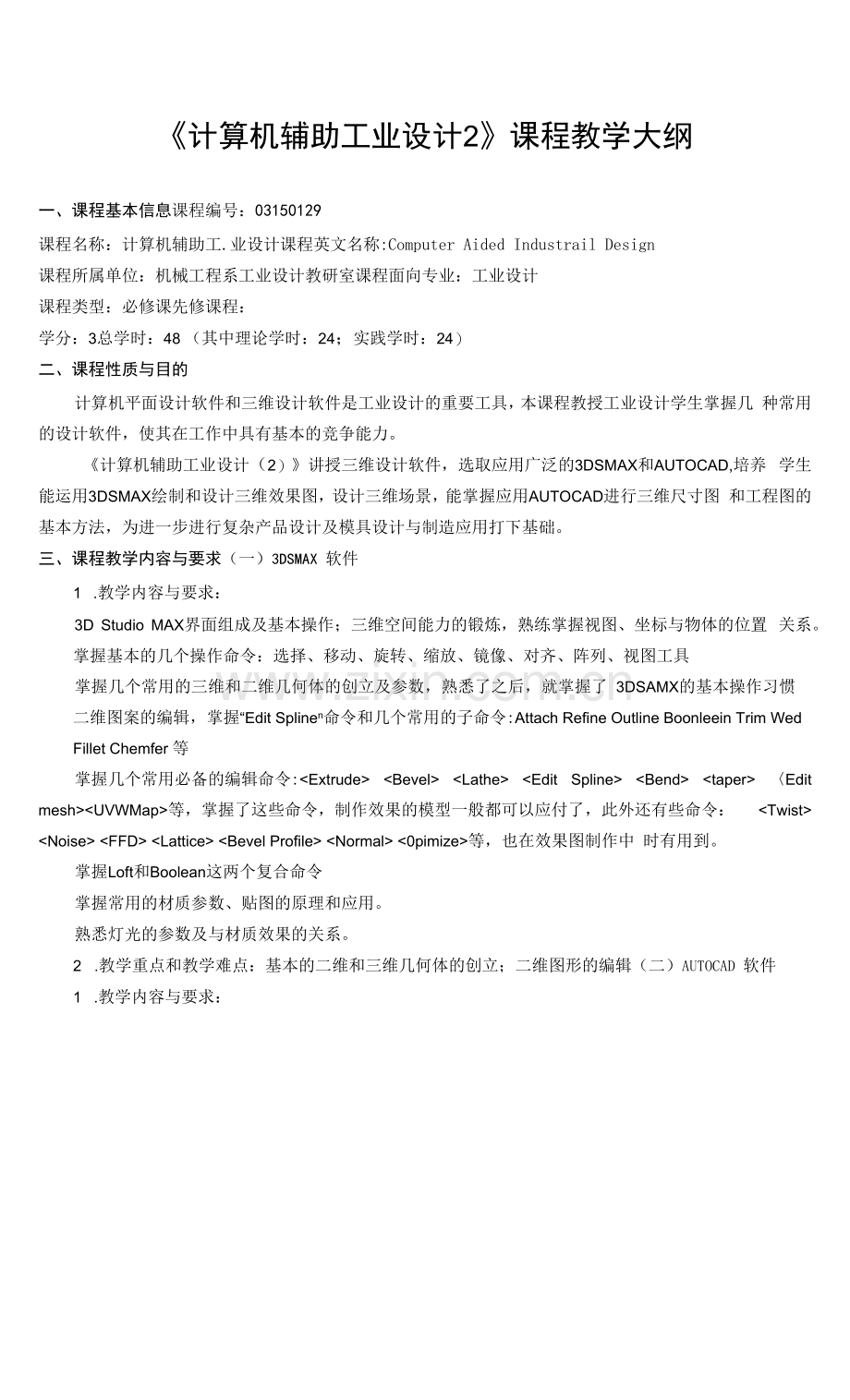

《计算机辅助工业设计2》课程教学大纲
一、课程基本信息课程编号：03150129
课程名称：计算机辅助工.业设计课程英文名称:Computer Aided Industrail Design
课程所属单位：机械工程系工业设计教研室课程面向专业：工业设计
课程类型：必修课先修课程：
学分：3总学时：48 （其中理论学时：24；实践学时：24）
二、课程性质与目的
计算机平面设计软件和三维设计软件是工业设计的重要工具，本课程教授工业设计学生掌握几 种常用的设计软件，使其在工作中具有基本的竞争能力。
《计算机辅助工业设计（2）》讲授三维设计软件，选取应用广泛的3DSMAX和AUTOCAD,培养 学生能运用3DSMAX绘制和设计三维效果图，设计三维场景，能掌握应用AUTOCAD进行三维尺寸图 和工程图的基本方法，为进一步进行复杂产品设计及模具设计与制造应用打下基础。
三、课程教学内容与要求（一）3DSMAX 软件
1 .教学内容与要求：
3D Studio MAX界面组成及基本操作；三维空间能力的锻炼，熟练掌握视图、坐标与物体的位置 关系。
掌握基本的几个操作命令：选择、移动、旋转、缩放、镜像、对齐、阵列、视图工具
掌握几个常用的三维和二维几何体的创立及参数，熟悉了之后，就掌握了 3DSAMX的基本操作习惯 二维图案的编辑，掌握“Edit Splinen命令和几个常用的子命令:Attach Refine Outline Boonleein Trim Wed Fillet Chemfer 等
掌握几个常用必备的编辑命令:<Extrude> <Bevel> <Lathe> <Edit Spline> <Bend> <taper> 〈Edit mesh><UVWMap>等，掌握了这些命令，制作效果的模型一般都可以应付了，此外还有些命令： <Twist> <Noise> <FFD> <Lattice> <Bevel Profile> <Normal> <0pimize>等，也在效果图制作中 时有用到。
掌握Loft和Boolean这两个复合命令
掌握常用的材质参数、贴图的原理和应用。
熟悉灯光的参数及与材质效果的关系。
2 .教学重点和教学难点：基本的二维和三维几何体的创立；二维图形的编辑（二）AUTOCAD 软件
1 .教学内容与要求：
AUTOCAD中文版软件环境
不同坐标参数和坐标系的使用
基本绘制基础
零件设计综合
零件装配
工程图
2 .教学重点和教学难点：实体特征造型方法四、学时分配
学时分配表
序 号
教学内容（按章填写）
学时
一课堂讲授
实 验 课
习
题 课
讨
论 课
其
它
1
3D Studio MAX界面组成及基本操作
2

2
选择对象和设置对象的属性，对象的变换、克隆 和阵列，直接生成三维几何体
2

3
3DMAX软件及物体对象基本操作实验

4

4
从二维到三维：对象加厚；创立复合物体
2

5
编辑修改对象
2

6
三维形体制作及修改实验

6

7
使用材质和贴图
4

8
灯光与摄像机，大气环境
2

9
3DMAX综合设计
4

10
3DMAX综合设计实验

8

11
AUTOCAD简介及基本工作流程
2

12
基本绘制基础
2

13
AUTOCAD基本操作实验

2

14
实体零件
2

15
AUTOCAD二维制图实验

4

小计
24
24

比例
50
50

合计
48
五、教学环节与教学要求：
教学环节包括课堂讲授和上机实验，课堂讲授应用多媒体教学，每次实验完成一个作业，实验 时老师进行个别辅导。
六、课程考核方法:
1、案例作业/上机： 70分
2、课堂参与：30分七、教材与主要参考书：
教材：
1 .甘登岱等编，3dsmax6教程，电子工业出版社，2005年3月第1版
2 .张永茂，AUTOCAD2004实用教程，国防工业出版社，2006年3月第1版 参考书：
3 .王娟著，3DSMAX宁静艺术，电子工业出版社，2005年8月第1版
4 .刘正旭，3DSMAX6质感传奇，中国电力出版社，2005年2月第1版
5 .李伟，AUTOCAD2004直通车，清华大学出版社，2005年2月第1版
