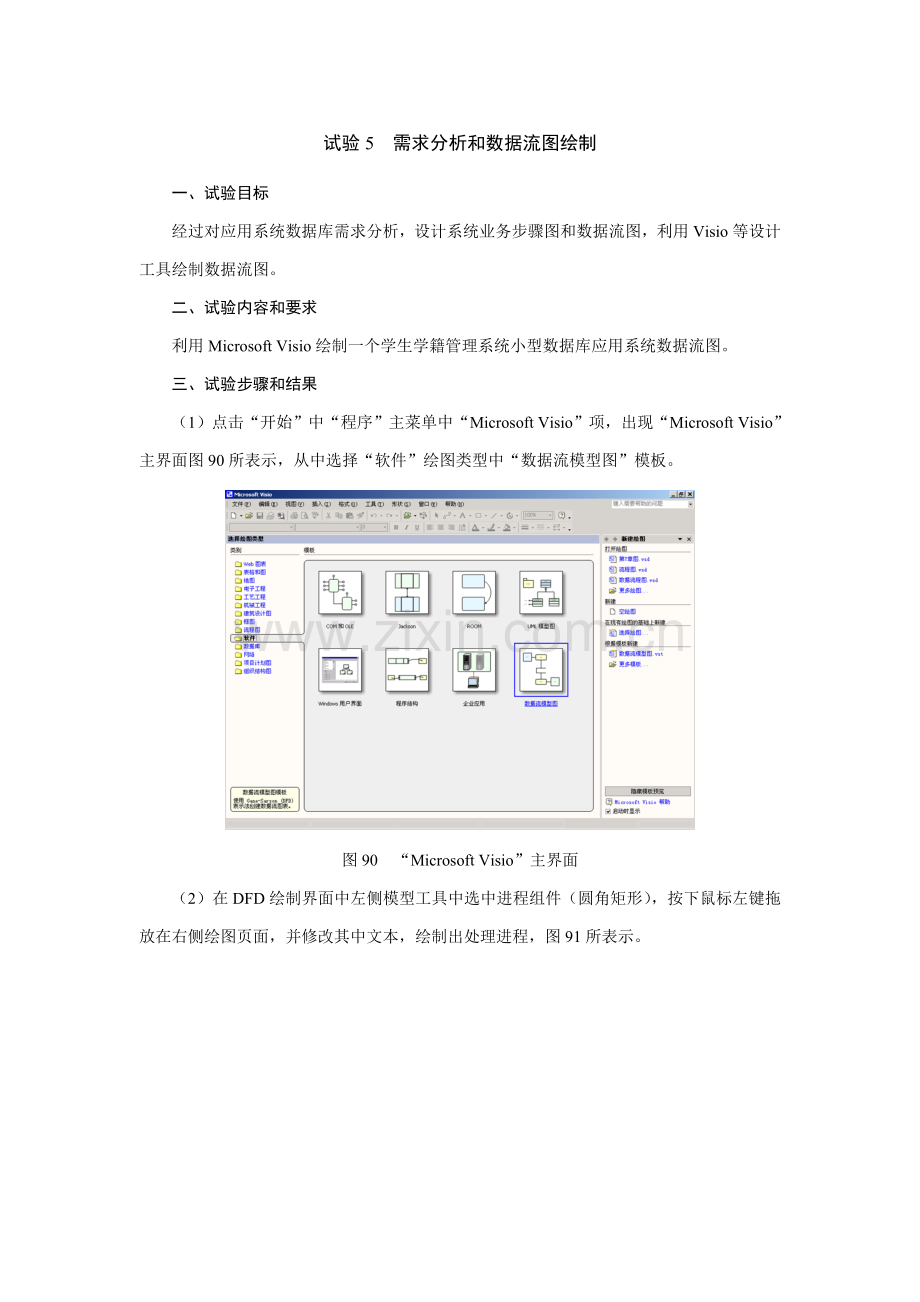

试验5　需求分析和数据流图绘制
一、试验目标
经过对应用系统数据库需求分析，设计系统业务步骤图和数据流图，利用Visio等设计工具绘制数据流图。
二、试验内容和要求
利用Microsoft Visio绘制一个学生学籍管理系统小型数据库应用系统数据流图。
三、试验步骤和结果
（1）点击“开始”中“程序”主菜单中“Microsoft Visio”项，出现“Microsoft Visio”主界面图90所表示，从中选择“软件”绘图类型中“数据流模型图”模板。

图90　“Microsoft Visio”主界面
（2）在DFD绘制界面中左侧模型工具中选中进程组件（圆角矩形），按下鼠标左键拖放在右侧绘图页面，并修改其中文本，绘制出处理进程，图91所表示。

图91　绘制处理进程
（3）在DFD绘制界面中左侧模型工具中选中数据存放组件（开口长方形），按下鼠标左键拖放在右侧绘图页面，并修改其中文本，绘制出数据存放表，图92所表示。

图92　绘制数据存放
（4）在DFD绘制界面中左侧模型工具中选中数据流组件（带有名字有向线），按下鼠标左键拖放在右侧绘图页面进程和数据存放等组件之间，并修改其中文本，绘制出数据流，图93所表示。

图93　绘制数据流
（5）同理在DFD绘制界面中左侧模型工具中选中外部实体接口组件，按下鼠标左键拖放在右侧绘图页面，并修改其中文本，绘制出学生学籍管理系统数据流图，图94所表示。

图94　学生学籍管理系统数据流图

试验6　数据库ER模型设计
一、试验目标
经过对应用系统数据库进行概念设计，设计ER模型，利用PowerDesigner等ER设计工具绘制数据库ER图。
二、试验内容和要求
利用PowerDesigner绘制一个学生学籍管理系统小型数据库应用系统ER图，并在后台Microsoft SQL Server数据库管理系统自动生成数据库。
三、试验步骤和结果
1．绘制学生学籍管理ER图（studb.PDM）
（1）运行“程序”中Sybase下PowerDesigner 6.1.5 32-bit 下AppModeler for PowerBuilder，图95所表示。

图95 PowerDesigner菜单
（2）从出现图96所表示“选择目标数据库”对话框中选择Microsoft SQL Server 7.X，点击“OK”按钮，进行PDM模型（ER图）设计界面。

图96　“选择目标数据库”对话框
（3）从PDM模型（ER图）设计界面左侧Tools工具面板上点取“表（Table）”控件（第三行第二列），在右侧PDM主窗口中点击3次，创建3个Table，图97所表示。

图97　PDM模型设计主界面
（4）用鼠标双击PDM主窗口Table控制，进入“数据表属性”对话框，在Name和Code文本框，分别输入表显示用汉字名（如学生关系表）和在后台SQL Server生成表英文名（如S），图98所表示。

图98 “数据表属性”对话框
（5）点击“数据表属性”对话框中“Columns”按钮，出现“表中属性设计”窗口，在每一行输入表中一个属性信息，在Name列输入属性显示用汉字名，在Code列输入属性在后台SQL Server生成表英文名，选中在SNO后面“P”复选框，来定义关键字，图99所表示。

图99 “表中属性设计”窗口
（6）反复步骤（4）和（5），绘制出课程关系表C和选课关系表SC，图100所表示。

图100　绘制S、C、SC表后主界面
（7）从PDM模型（ER图）设计界面左侧Tools工具面板上点取“表关系（Reference）”对应控件（第四行第一列），分别再从设计界面右侧窗口中SC表（联络表或子表）拖向S和C（实体表或主表），图101所表示。

图101　绘制S、C、SC表及其关联后主界面
（8）在点击主界面上侧“文件File”菜单中“Display Preferences”菜单项，出现“Display Preferences”对话框，图102所表示。

图102　“Display Preferences”对话框
（9）从中“Display：”中选择“Name”单选按钮，则主界面中S、C、SC表及其关联关系全部显示事先定义汉字名，图103所表示。
（10）点击主界面上侧“保留”命令按钮，在出现“文件保留”对话框中输入PDM文件名studb.PDM。

图103　S、C、SC表及其关联关系汉字名显示界面
2．在后台SQL Server生成数据表
（1）利用SQL Server企业管理器创建一个空数据库（比如是stu）
（2）设置ODBC数据源：
　　1）在图103所表示PDM设计主界面点取“Database”菜单中“Configure Database”菜单项，出现“ODBC数据源管理器”对话框，图104所表示。点击“添加”按钮，出现“创建数据源”对话框，图105所表示。

图104　“ODBC数据源管理器”对话框

图105　“创建数据源”对话框
2）在“创建数据源”对话框中，选择“SQL Server”，点击“完成”按钮，出现“创建到SQL Server新数据源”对话框，图106所表示。

图106　“创建到SQL Server新数据源”对话框
3）在图106所表示“创建到SQL Server新数据源”对话框中，名称后面文本框中输入你想定义数据源名（如s），在“服务器”后面组合框中输入“(local)”或“.”，点击“下一步”按钮，再点“下一步”，出现“更改更改默认数据库”对话框，选择“更改默认数据库”复选项，在下方组合框中刚才事先利用SQL Server企业管理器创建一个空数据库（如stu）。点击“下一步”按钮，再点击“完成”按钮，即完成ODBC数据源设置，图107所表示。

图107　“更改更改默认数据库”对话框
（3）利用绘制studb.PDM在stu数据库中生成数据表
1）在图103所表示PDM设计主界面点取“Database”菜单中“Connect”菜单项，出现“连接到ODBC数据源”对话框，图108所表示。在Data source name中选择刚刚设置数据源s(SQL Server)，在下面User name输入sa及其对应Password后，点击“Connect”按钮即可连接。

图108　“连接到ODBC数据源”对话框
2）在图103所表示PDM设计主界面点取“Database”菜单中“Generate Database”菜单项，出现“生成SQL Server数据库参数设置”对话框，图109所表示，从中点击“Create Database”按钮，即可完成在stu数据库中创建数据表S、C和SC。

图109　“生成SQL Server数据库参数设置”对话框
