资源描述
课题
授课班级
授课时数
2学时

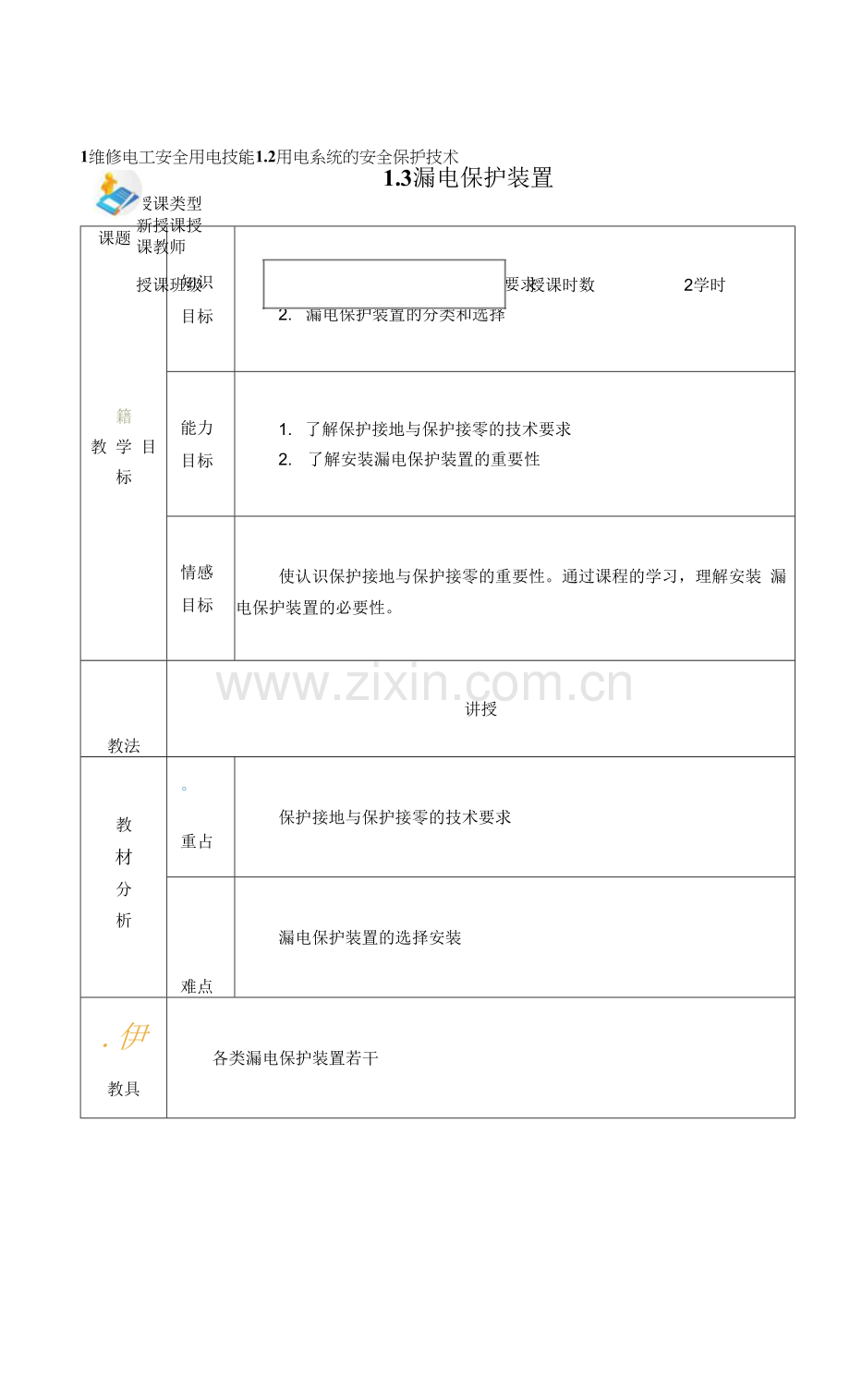

1维修电工安全用电技能1.2用电系统的安全保护技术
1.3漏电保护装置
籍
教 学 目 标
知识
目标
1. 保护接地与保护接零的技术要求
2. 漏电保护装置的分类和选择
能力
目标
1. 了解保护接地与保护接零的技术要求
2. 了解安装漏电保护装置的重要性
情感
目标
使认识保护接地与保护接零的重要性。通过课程的学习，理解安装 漏电保护装置的必要性。
教法
讲授
教
材
分
析
°
重占
保护接地与保护接零的技术要求
难点
漏电保护装置的选择安装
.伊
教具
各类漏电保护装置若干
授课类型新授课授课教师
或
板
书
设
计
1维修电工安全用电技能
1.2用电系统的安全保护措施
二、电气设备接地的一般要求
三、保护接地的应用范围
四、接地电阻允许值
五、保护接零的技术要求
六、保护接零的种类及应用
七、重复接地
八、中性点直接接地低压电网的三相五线制
13漏电保护装置
一、漏电保护器的分类
二、低压电网漏电保护装置的原理
三、漏电保护方式
教学过程
教学
环节
教学内容
教学调控
时间分配
除
引
入
课
保护接地与保护接零保护接地与保护接零是最基本 的安全措施。掌握保护接地和保护接零的特点、条件、 应用范围和技术要求十分重要。
低压配电线路的故障主要是三相短路、两相短路及 接地故障。一般情况下接地故障靠熔断器、断路器等难 以自动切除，或者说其灵敏度满足不了要求。利用电气 线路或电气设备发生单相接地短路故障时产生的剩余电 流，来切断故障线路或设备电源的保护电器，即为漏电 保护器。因此只要能合理选用和正确安装、使用漏电保 护器，对于保护人身安全、防止设备损坏等有明显的作 用。
教师做课 前引入
5分钟
教学
环节
教学内容
教学调控
时间分配
新
二、电气设备接地的一般要求
（1）电气设备应进行接地或接零，以保护人身和设 备的安全。
（2）不同用途、不同电压的电气设备，除另有规定 者外，应使用一个总的接地体，接地电阻应符合其中最 小值的要求。
（3）若因条件限制，接地有困难时，可设置操作和 维护电气设备用的绝缘台进行保护。
（4 ） 3 8 0 /2 2 0 V低压电网的中性点应直接接 地，并应装设能迅速自动切除接地短路故障的保护装置。
（5）中性点直接接地的低压电网中，电气设备的外 壳应采用接零保护；中性点不接地的电网，电气设备的 外壳应采用保护接地。
（6）在中性点直接接地的低压电网中，除另有规定 和移动式电气设备外，工作零线应在电源进户处重复接 地。
教师讲解
10分钟
授 课
三、保护接地的应用范围
保护接地适用于各种不接地配电网，包括低压不接 地配电网（如井下配电网）和高压不接地配电网，还包 括不接地直流配电网。在这些电网中，凡由于绝缘损坏 或其他原因，可能带危险电压的正常不带电金属部分， 除另有规定外，均应接地保护。
四、接地电阻允许值
因为故障接地电压等于故障接地电流与接地电阻的 乘积，所以各种保护接地电阻不得超过规定的限值。
教师讲解
10分钟
五、保护接零的技术要求
采用接零保护时须满足下列技术要求：
（1）中性点直接可靠接地，接地电阻应不大于4 Q。
（2 ）工作零线、保护零线应可靠重复接地，重复接 地的接地电阻应不大于1 0。，重复接地的次数应不小 于3次。
教师讲解
10分钟
教学
环节
教学内容教学调控时间分配
（3）三相四线或三相五线系统中总保护零线和工作 零线不得装设熔断器或开关，必须具有足够的机械强度 和热稳定性。
（4）三相四线或三相五线系统中总保护零线和工作 零线的截面积不得小于相应线路相线截面积的1 / 2。
（5）接零保护系统中，不允许电气设备采用接地保 护。
教师讲解
10分钟
六、保护接零的种类及应用
保护接零适用于电压0 . 4 / 0 . 2 3 k V低压中性 点直接接地的三相四线配电系统。有以下3种类型：
（1 ）专用保护零线（P E线），即保护零线（P E 线）与工作零线（N线）完全分开的系统，爆炸危险性 较大或安全要求较高的场所采用此系统。
（2）干线部分保护零线与中性线前部合一（构成P EN线），后一部分保护零线与中性线分开。厂区设有变 电站，低压进线的车间以及民用楼房采用此系统。
Lio
L2O
L3。 PEN。
心 「r —
=! 6 6 6 6 I ! 6 <>
低压系统1I :
电源接地点外露导电部分
教学
环节
教学内容
（3）干线部分保护零线与中性线完全合一，用于无 爆炸危险和安全条件较好的场所。
Ll o
L2 o
L3 o
PEN1—1低压系统
电源接地点rl —
外露导电部分教学调控时间分配
七、重复接地
保护接零系统零线重复接地的技术要求如下：
（1）重复接地可以从零线上重复接地，也可以从接 零设备的金属外壳上接地。重复接地的接地电阻值一般 不得大于4 Q,在变压器低压侧工作接地的接地电阻值 不大于1 0 Q。
（2）架空线路或电缆在引入车间时，距接地点超过 5 0 m,应将零线重复接地，或在室内将零线与配电屏、 控制屏的接地装置可•靠连接；采用三线五线制线路，T 作零线和保护零线均应重复接地；低压电源进户处应将 工作零线和保护零线.重复接地；用金属外皮作零线的低 压电缆应重复接地。
八、中性点直接接地低压电网的三相五线制
采用三相五线制低压电网可以提高安全用电程度， 消除不安全因素。
3 8 0/2 2 0 V供电系统应推广使用三相五线制，即 三根相线、一根工作零线（N ）、一根保护零线（P E ）。
教师讲解教师讲解8分钟5分钟
教学
环节
教学内容教学调控时间分配1.3漏电保护装置教师结合
8分钟
一、漏电保护器的分类实物讲解
1 .按运行方式分类按运行方式分为不需要辅助电 源的漏电保护器、需要辅助电源的漏电保护器。
2 .按安装形式分类按安装形式可分为固定安装和 固定接线的漏电保护器等。
3.按极数分类按极数可分为单极二线漏电保护器、 两极漏电保护器、两极三线漏电保护器等。
4 .按保护功能分类按保护功能可分为不带过载保 护的漏电保护器、带过载保护的漏电保护器等。
5. 按动作时间分类按动作时间可分为快速型漏电 保护器、延时型漏电保护器。
6. 按额定剩余动作电流可调性分类按额定剩余动作 电流可调性可分为额定剩余动作电流不可调的漏电保护 器、额定剩余动作电流可调的漏电保护器。
10分钟
二、 低压电网漏电保护装置的原理教师讲解 当发生接地故障，或设备绝缘损坏漏电，或有人触电时，由于主回路中各相电流的相晨和不为零，故在零 序电流互感器的环形铁心中产生磁通，而在零序电流互 感器二次绕组中产生感应电压。当故障电流达到预定值 时，二次绕组的感应电压使脱扣器线圈励磁，主开关跳
电流型漏电保护器工作原理图
%
教学
环节
教学内容
教学调控
时间分配
新
授
课
三、漏电保护方式
电流型漏电保护器的保护方式通常有下列三种。
1. 全网总保护
2. 末级保护
3. 多级保护
四、漏电保护装置的选用
五、漏电保护装置的安装使用
引导学生 自学，提 出问题教 师答疑
10分钟
%
教学
环节
教学内容
教学调控
时间分配
巩
固
练
习
课
1.无论是保护接地还是保护接零都有严格的技术规
教师作筒
3分钟
后
范，必须严格遵守。
要总结
小
2.安装漏电保护装置对减少触电事故是非常必要的。
结
.
/她1
课
预习
布置作业
1分钟
后
作
业
•
