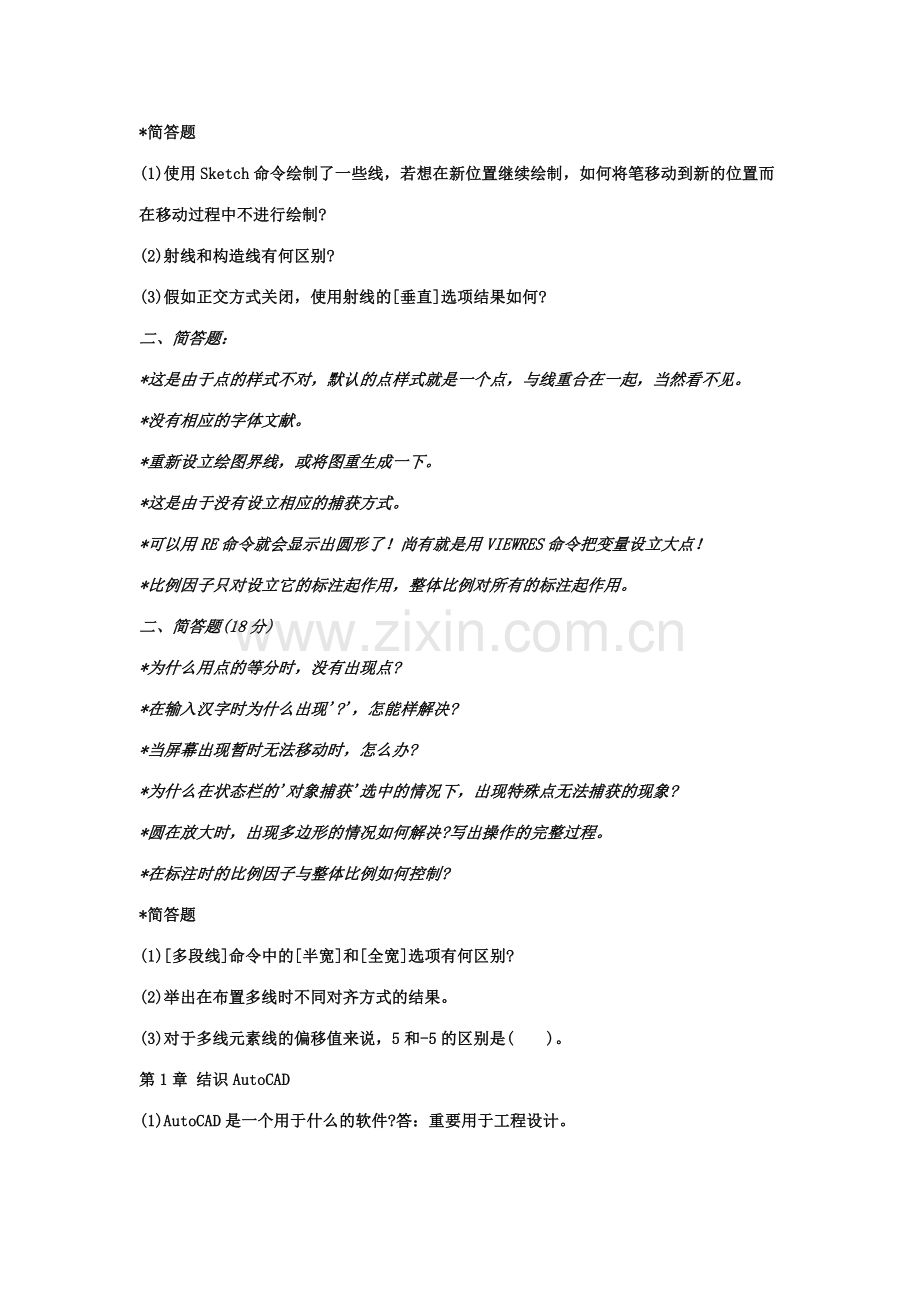

2023年CAD简答题题库.doc

*简答题
(1)使用Sketch命令绘制了一些线，若想在新位置继续绘制，如何将笔移动到新的位置而在移动过程中不进行绘制?
(2)射线和构造线有何区别?
(3)假如正交方式关闭，使用射线的[垂直]选项结果如何?
二、简答题：
*这是由于点的样式不对，默认的点样式就是一个点，与线重合在一起，当然看不见。
*没有相应的字体文献。
*重新设立绘图界线，或将图重生成一下。
*这是由于没有设立相应的捕获方式。
*可以用RE命令就会显示出圆形了！尚有就是用VIEWRES命令把变量设立大点！
*比例因子只对设立它的标注起作用，整体比例对所有的标注起作用。
二、简答题(18分)
*为什么用点的等分时，没有出现点?
*在输入汉字时为什么出现'?'，怎能样解决?
*当屏幕出现暂时无法移动时，怎么办?
*为什么在状态栏的'对象捕获'选中的情况下，出现特殊点无法捕获的现象?
*圆在放大时，出现多边形的情况如何解决?写出操作的完整过程。
*在标注时的比例因子与整体比例如何控制?
*简答题
(1)[多段线]命令中的[半宽]和[全宽]选项有何区别?
(2)举出在布置多线时不同对齐方式的结果。
(3)对于多线元素线的偏移值来说，5和-5的区别是(　　)。
第1章 结识AutoCAD
(1)AutoCAD是一个用于什么的软件?答：重要用于工程设计。
(2)在AutoCAD中如何激活命令?答：可以通过下拉菜单、工具栏、命令行、右键菜单等方式激活命令。
(3)AutoCAD中工具栏是固定不变的吗?答：不是，可以根据需要打开或关闭某一项工具栏，也可以拖动其位置，还可以使其固定或浮动显示。
(4)默认状态下反复执行上一个命令的最快方法是(　　)。答：回车键(或空格键)。
(5)如何终止一个命令的执行?答：ESC键。
(6)什么快捷键可以在AutoCAD打开的多个文档间切换?答：用Ctrl+Tab键或Ctrl+F6键。
(7)用什么方法可以更快捷的实现显示的缩放和平移?答：用鼠标滚轮，对于普通的两键单滚轮鼠标，在任意状态下(涉及命令执行过程中)滚动鼠标滚轮可以实现显示的缩放，按下鼠标滚轮可以实现显示的平移。
(8)在AutoCAD中如何调用帮助?答：可以通过下拉菜单【帮助】|【帮助】或命令行键入“?”以及快捷键F1调用帮助，还可以使用信息选项板等。
(9)位于工作界面的最上面、列出当前应用软件的名称、版本号及当前打开文献的文献名的是工作界面的什么部分?答：标题栏。
(10)AutoCAD的状态栏包含什么内容?答：坐标显示、绘图辅助工具和状态栏托盘图标。
(11)功能键F1可以实现什么操作?答：调用帮助。
(12)功能键F2可以实现什么操作?答：打开AutoCAD文本窗口。
(13)AutoCAD的默认保存图形文献格式是什么后缀名?答：dwg。
(14)AutoCAD 2023中组织图块、图案填充和常用命令的工具是(　　)。答：工具选项板。
(15)在响应AutoCAD命令的过程中，空格键和回车键的作用是同样的吗?答：是同样的。
第2章 设立绘图环境
(1)默认的AutoCAD测量角度方向是顺时针还是逆时针?答：逆时针。
(2)用户定义测量角度起始方向可以是什么方向?答：东方(水平向右方向)。
(3)AutoCAD软件设立单位的精度会改变图形的精度吗?答：不会。
(4)AutoCAD的样板图形文献格式是什么后缀名?答：dwt。
(5)AutoCAD可以在图形界线外绘制图形吗?答：可以。
(6)“绝对坐标就是直角坐标，相对坐标就是直角坐标”这样的说法对吗?答：不对，这是两类坐标的划分，绝对坐标可以用直角坐标(笛卡儿坐标)或极坐标来表达，相对坐标也可以用直角坐标(笛卡儿坐标)或极坐标来表达。
(7)哪种坐标输入法需要用@符号?答：输入相对坐标的时候。
(8)绘制直线时，直接距离输入配合AutoCAD的什么功能使用更方便?答：正交或极轴。
(9)使用动态输入必须依靠命令行吗?答：可以不需要命令行。
(10)使用什么按键可以在动态输入的提醒框之间切换?答：Tab键
第1章 结识AutoCAD
(1)AutoCAD是一个用于什么的软件?
(2)在AutoCAD中如何激活命令?
(3)AutoCAD中工具栏是固定不变的吗?
(4)默认状态下反复执行上一个命令的最快方法是(　　)。
(5)如何终止一个命令的执行?
(6)什么快捷键可以在AutoCAD打开的多个文档间切换?
(7)用什么方法可以更快捷的实现显示的缩放和平移?
(8)在AutoCAD中如何调用帮助?
(9)位于工作界面的最上面、列出当前应用软件的名称、版本号及当前打开文献的文献名的是工作界面的什么部分?
(10)AutoCAD的状态栏包含什么内容?
(11)功能键F1可以实现什么操作?
(12)功能键F2可以实现什么操作?
(13)AutoCAD的默认保存图形文献格式是什么后缀名?
(14)AutoCAD 2023中组织图块、图案填充和常用命令的工具是(　　)。
(15)在响应AutoCAD命令的过程中，空格键和回车键的作用是同样的吗?
第2章 设立绘图环境
(1)默认的AutoCAD测量角度方向是顺时针还是逆时针?
(2)用户定义测量角度起始方向可以是什么方向?
(3)AutoCAD软件设立单位的精度会改变图形的精度吗?
(4)AutoCAD的样板图形文献格式是什么后缀名?
(5)AutoCAD可以在图形界线外绘制图形吗?
(6)“绝对坐标就是直角坐标，相对坐标就是直角坐标”这样的说法对吗?
(7)哪种坐标输入法需要用@符号?
(8)绘制直线时，直接距离输入配合AutoCAD的什么功能使用更方便?
(9)使用动态输入必须依靠命令行吗?
(10)使用什么按键可以在动态输入的提醒框之间切换?
第3章 创建和编辑二维图形对象(一)
(1)根据起点、端点、半径如何绘制大半个圆弧?
(2)绘图时坐标输入最快捷的方式是哪种?
(3)绘制与三个对象相切的圆，如何激活命令?可以通过键盘输入实现吗?
(4)可以按指定长度将对象等分吗?哪段与指定长度不符?
(5)可以控制点的显示样式和大小吗?
(6)如何绘制已知圆的内接正多边形?
(7)可以先选择对象然后再执行编辑命令?
(8)可以根据矩形面积绘制矩形吗?可以绘制与X轴成一定角度的矩形吗?可以绘制带圆角的矩形吗?
(9)如何从选择集中删除对象?
(10)窗口方式和窗交方式构造选择集的区别是(　　)。直接从右向左选择构造选择集是窗口还是窗交?
(11)在执行修剪命令中可以延伸对象吗?
(12)在修剪命令中，构造选择集的方式有哪些?
(13)延伸后不能相交的对象能延伸吗?
(14)用哪些命令可以实现对象的复制?
(15)已知对象旋转后的位置，但不知道转角，如何旋转?
(16)可以沿着指定角度阵列对象吗?
(17)偏移直线和曲线时生成的新对象与原对象同样吗?
(18)运用夹点功能可以执行哪些命令?
(19)创建环形阵列时为什么会没有沿着想象中的中心点创建出对的的阵列?
(20)修剪和延伸对象时当提醒选择边界时，假如直接回车不选择边界可以吗?
第4章 创建和编辑二维图形对象(二)
绘图练习
图4-43
(1)line，pline，spline， mline创建的线对象有什么不同?
(2)可以用圆角命令取代简朴的修剪命令吗?
(3)如何控制机械图剖切线的填充方向及间距?
(4)如何绘制椭圆弧?可以有几种实现方法?
(5)如何绘制双折线?
(6)修订云线的作用是(　　)。修订云线中最大弧长和最小弧长如何设立?关系是(　　)。
(7)集旋转、移动和缩放操作为一体的命令是哪个?
(8)拉伸命令构造选择集的方式是(　　)。
(9)拉伸命令作用于圆会有什么结果?
(10)首尾相连的直线可以合并吗，用哪个命令?不相连的直线可以合并吗?
(11)可以不退出圆角命令而对多个对象进行不同半径的圆角吗?
(12)对于一个多段线对象中的所有角点进行圆角，可以使用圆角命令中的什么命令选项?
(13)用哪个命令可以创建宽度不等的对象?
(14)已使用的多线其样式可以修改吗?
(15)“trim” 、“break”命令可以用来编辑多线吗?
(16)一次在不同的区域进行填充，这些填充对象可以是互相独立的吗?
(17)可以在不封闭的图形中进行图案填充吗?
(18)面域命令创建的对象有什么特点?
(19)边界命令同哪个命令功能类似?
(20)对一个包含椭圆弧对象边界的封闭区域使用边界命令，能创建出多段线边界吗?
第5章 对象特性与图层
(1)对象特性中“随层ByLayer”是什么含义?
(2)在AutoCAD的默认线型列表中涉及虚线、点划线等线型吗?
(3)线型文献的后缀名是(　　)。
(4)在“对象特性”工具条上将线宽设立为0.5，但绘制出对象并不显示出线宽比默认线型更宽，是何因素?
(5)绘制一个面积为1023.157的圆，其半径是(　　)。
(6)哪个图层不会被重新命名或被删除?
(7)可以冻结当前图层吗?
(8)如何改变一个对象的所在图层?
(9)可以在锁定的图层里创建新对象吗?
(10)关闭的图层里的对象可以被修改吗?
(11)冻结的图层里的对象可以被修改吗?
(12)在对象特性工具条上将颜色设立为黄色，线型设立为Contunious。再在图层特性管理器中设立某图层颜色为红色，线型为Center，并将其置为当前层，则新绘制对象的颜色和线型是(　　)。
(13)可以“保存、恢复和管理命名图层状态”的工具是(　　)。
(14)如何改变线型比例?
(15)“特性匹配”的作用是(　　)。
第6章 运用绘图辅助工具精确绘图
(1)AutoCAD中使用了一些什么精确制图工具?
(2)如何查询距离?
(3)用哪种方法能绘制过已知线上一点并与该线垂直的直线?
(4)绘制平行于现有对象的对象应当直接在需要平行的对象上按下鼠标左键捕获平行点吗?
(5)要捕获两点之间的中点，采用哪种捕获方式?
(6)“对象追踪”必须配合状态行里哪个选项才起作用?
(7)如何查询一幅地图的面积?
(8)如何查询一个有多个孔洞的平板的面积?
(9)若使用多段线命令绘制两个相同的图形，其中一个封闭，另一个不封闭，都不涉及圆弧段，用面积(AREA)命令测量，两个图形的面积是否相同?
(10)使用“Zoom”命令缩放对象，要将对象显示放大为实际大小2倍，需要在Zoom命令执行时在命令行输入什么?
(11)为了显示和观测整个图形界线中的图形，在输入Zoom命令后，再输入什么命令选项?
(12)如何在一幅特别复杂的图纸中快速的找寻到经常使用的区域?
(13)假如设立了太多的自动对象捕获导致其它捕获点干扰真正需要捕获的特性点的时候，应当用什么方法快速的找到需要的捕获点。
(14)在复杂的图形中最快捷找到经常使用的区域的方法是(　　)。
(15)绘图区域中有一个圆形，那么它一定是圆吗?
第7章 文字与表格
(1)AutoCAD中可以使用哪两类的文字?
(2)符合国标规定的中西文工程形字体是必须使用的吗?
(3)单行文字的输入过程中，在命令行不提醒“指定高度”，是什么因素?
(4)将我的图形复制到其它电脑中打印，当打开图形文献时，文字显示为问号或乱码，一般的因素是(　　)。
(5)假如文字写在一个填充图案上，文字不易辨别，应当怎么办?
(6)文字的在位编辑是什么含意?
(7)假如想要改变单行文字的字体，应当怎么办?
(8)对于需要多种字体、字高和多个段落的文字，比如说技术规定，是单行文字还是多行文字工具更合用?
(9)我的同事已经使用其它字解决软件编辑好大段的图纸说明文字，我想将这些文字直接作为我的图纸的技术规定，应当怎么做?
(10)想要在文字中加入一些符号，比如说度符号、公差符号、直径符号等，应当如何进行输入?
(11)想在文字中加入分数或者极限偏差，应当如何做?
(12)想要改变多行文字的行间距，应当怎么办?
(13)表格的宽度可以在表格样式中设定吗?
(14)定义好一个表格样式，比方说标题栏，在插入表格时直接使用这个表格样式，不用做任何调整就可以绘制一个标准的标题栏表格吗?
(15)假如想对表格里某些单元的内容进行一些计算，必须使用计算器吗?
第8章 尺寸标注
(1)想要标注倾斜直线的长度，应当使用何种标注命令?
(2)想要标注圆弧的长度，可以使用什么标注命令?
(3)标注文字如何设立为水平放置?
(4)“基线间距”是什么含义?
(5)如何在标注样式中应用设立好的文字样式?
(6)标注完毕的尺寸界线可以设立为倾斜的吗?
(7)标注文字的位置如何调整?
(8)快速引线标注时，希望文字位于引线水平线的上方，在【引线设立】对话框的【附着】选项卡中，应进行哪种设立?
(9)尺寸标注数值的精度取决于什么命令的设立
(10)在对建筑图使用连续标注的时候，使用什么方法可以保证所有标注尺寸界线长度一致?
(11)对于大圆弧的半径标注，假如圆心点太远，甚至位于整张图纸外面，此时必须将半径标注分解后再修改这个标注尺寸线的位置，这种说法对吗?为什么?
(12)标注角度单位45°25′30″，应当如何设立?
(13)在建筑图的标注中，如何使线性标注的箭头采用“建筑标记”而角度、半径、直径的标注箭头采用“实心闭合”?
(14)标注样式的“替代”有什么作用?
(15)若要使尺寸线与尺寸界线不垂直，用什么方法实现?
第9章 块的使用
(1)为什么定义好的图块在插入时，图块老是跑到距离光标很远的位置，甚至显示区域内都不可见?
(2)为什么定义完图块后，本来位置的图形不见了?
(3)将文献中所有插入的图块都删除掉，图块的定义还在吗?
(4)如何将块定义彻底从图形中删除掉?
(5)为什么有时调用其它文献里的图块时，插入的块要么很大，要么很小和当前图形不成比例?
(6)如何将用户自己的图框及标题栏创建成一个块，插入时只需输入图样名称、图号、材料、比例等参数就可以得到定制好的图框?
(7)为什么有时定义的块插入到其它图层时，块的特性(如颜色、线型等)随插入的图层变化，有时又不变化?
(8)如何在插入块时改变属性提醒顺序?
(9)如何提取块的属性?
(10)带有属性的引用块被分解后，属性显示的是属性值吗?
(11)在位编辑时为一个原本带有属性的块再添加了几个属性，保存编辑后，已经插入的块却没有增长这几个属性，只有新插入的块的属性得到的增长，如何使已经插入的块也增长上这几个属性?
(12)块编辑器只能编辑动态块吗?
(13)动态块对齐特性必须有参数和动作配合吗?
(14)使用参数集添加动态块特性时，直接添加完参数集就能完毕特性的添加吗?
(15)为什么在添加查询特性的时候，所有的查询列表都编写完毕了，保存后的动态块上却没有查询的夹点呢?
第10章 图纸的布局与打印输出
(1)模型空间和图纸空间有何区别?
(2)图纸空间与布局有何区别?
(3)一个图形文献中可以有几个模型空间和图纸空间?
(4)创建布局有几种方式?
(5)为了在多比例出图时保证标注特性比例的对的性，应当如何设立?
(6)电子打印和传统的打印方式相比有何优势?
(7)Autodesk DWF Composer可以测量DWF文献内未标注的尺寸吗?
(8)模型空间重要用于设计建模，不可以打印，这样的说法对吗?
(9)使用黑白打印机打印图纸的时候，有许多图线变成灰色或网点状，看不清楚，如何解决这个问题?
(10)直接在布局中进行标注而不再布局中视口的模型空间中标注(用1:1绘制图形，但视口比例并非1:1)，默认状态下，标注出的尺寸是纸面上的实际尺寸还是被标注对象的实际尺寸?
(11)在AutoCAD 2023中，假如视口不设立显示锁定，如何保证在视口内缩放或平移图形时视口显示比例及视图不发生变化?
(12)如何使视口边框在打印的时候不出现?
(13)如何指定默认的打印样式表?
(14)颜色相关打印样式表与命名打印样式表分别保存在后缀为什么的文献中?
(15)为本章中的图形创建一个新的布局，将该布局中的视口边框所在的图层冻结；运用AutoCAD提供可用的打印样式表，为房间中的墙线、门、窗、家具等分别指定打印样式，采用A4图纸打印输出。
第11章 共享AutoCAD数据和协同设计
(1)规范一个设计部门的图纸最佳采用AutoCAD的什么技术?
(2)通过AutoCAD设计中心，我们只能拖拽块吗?
(3)设计中心包含的选项卡有哪些?
(4)外部参照和块有何区别?
(5)为什么有时打开图形的时候，外部参照不见了?
(6)附加型外部参照与覆盖型外部参照的不同点是(　　)。
(7)直接使用删除命令可以彻底删除外部参照吗?
(8)插入的外部参照内包含的图层在当前图形中如何显示?
(9)小王在局域网上参照小李的图形，当小李修改了被参照的图形并保存后，小王能立即得到一个参照已修改的气泡告知吗?
(10)在具有外部参照图形的图层中，采用哪种方法进行绑定，可以看不到曾经插入过外部参照的痕迹?
(11)外部参照图形0层颜色为红色。当前图形0层颜色为绿色，当前图形颜色设立为蓝色，附着参照图形后，参照图形0层上的对象在当前图形显示为什么颜色?
(12)可以在Word文档中插入AutoCAD图形吗?
(13)如何避免在其它计算机中打开自己的图纸的时候出现找不到字体、图片等文献的情况发生?
(14)CAD标准是如何监督标准的执行的?
(15)保护和署名图形有何区别?
第12章 创建三维模型
(1)底面为3x4，顶面为1x2，高为2的水泥棱台的体积是(　　)。
(2)绘制圆台：上顶半径为12.36，下底半径为25.789，高为18.26。其表面积约为(　　)。
(3)在三维建模过程中，定义不同的UCS是为了什么?
(4)圆角命令运用在三维实体对象和二维对象时有何不同?
(5)哪种三维显示方法最具有真实感
(6)绘制一个弯管，已知弯管的拉伸途径，现绘制弯管断面，应使用哪种方法建立UCS?
(7)保证实体完整的条件下，提取实体某一断面的形状，使用什么方法?
(8)用哪个命令可以突出实体上的某一面?
(9)偏移面和拉伸面的区别是(　　)。
(10)执行布尔运算的差集命令时，选择对象有先后顺序吗?
第13章 图纸集
(1)图纸集的重要作用是按项目管理图纸，其优点是(　　)。
(2)如何按项目规划图纸?它和按文献夹形式存放图纸的区别是(　　)。
(3)图纸集中的图纸如何和布局进行相应?创建一个布局后，如何添加图纸?
(4)如何将图纸标题和图纸编号设立为字段?如何更新图纸的图纸标题和图纸编号字段?
(5)如何创建和更新图纸一览表和指定一览表的格式?
(6)多个用户可以同时访问一个图纸集，是否可以有多个用户可以编辑同一图纸?
(7)是否每个图形只能属于一个图纸集?
(8)图形文献可以放在不同的位置，图纸集管理器是否会始终跟踪它?
(9)图纸集是否可以重名?
(10)本书配套光盘第13章练习文献中有一目录“滑轮支座图纸集练习”，请创建成一个公制机械图图纸集，使用此目录中的文献“A3样板.dwt”作为图纸集样板图，将此目录中的布局添加进去，并创建图纸一览表。
*在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提醒行下输入OFF可消除它。
~~~
*有的用户使用AutoCAD时会发现命令中的对话框会变成提醒行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。
*椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。
*CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。
*DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最佳将其改为缩放比例。
*BREAK将实体两点截开，在选取第二点时如用“@”来回答，可由第一点将实体分开。
*CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子目录下的gdt.shp文献中，其中2号和4号字符定义了圆形的形状，圆的弧度竟为127°，但不太好改正之(如改为90°更不好看)。
*空心汉字字形如使用AutoCADR14中的BONUS功能(一定要完全安装AutoCAD，或自定义安装时选了它)，有一个TXTEXP命令，可将文本炸为线，对做立体字十分有用。
*AutoCADR14的BONUS中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。
*BONUS中尚有一个有用的命令，即MPEDIT，用它将多个线一齐修改为多义线，再改它的线宽。
*image命令在R14中代替了R13中的BMPIN、PCXIN之类命令，它将位图嵌入文献中，只用来显示，如炸开就成了空框架，如何使PCXIN等命令重现?请将R13安装目录下的RASTERIN.EXE拷入R14下，用appload将其装入，然后就可以将位图导入(可编缉，可炸开)了。
*BREAK命令用来打断实体，用户也可以一点断开实体，用法是在第一点选择后，输入“@”。常用一条线一段为点划线，另一段为实线时。
*AutoCADR14中提供了大量的命令缩写，许多R13中无缩写的命令也有了缩写，下面提供了CAD中的单字符缩写：
A:ARC，　B:Bmake，　C:Circle，　D:ddim，　E:erase，
F:fillet，　G:group，　H:bhatch，　I:ddinsert，　L:line，
M:move，　O:offset，　P:pan，　R:redraw，　S:stretch，
T:mtext，　U:undo，　V:ddview，　W:Wblock，　X:explode，Z:zoom。
　　你会发现使用它们比鼠标点取快(特别在1s输5个字符的速度下)。AutoCADR14大量扩充了简化命令，不仅增长了以首字母简化的命令(这里不列出)，并且增长了用前两个字母简化的命令，常用的如：array、copy、dist、donut、dtext、filter、mirror、pline、rotate、trim、scale、snap、style、units等，更加提高了用键盘输入命令的速度，对熟悉键盘的朋友来说简直是如虎添翼。
*AutoCADR14的命令缩写也可用在R13，方法是将AutoCADR14下Support子目录下的ACAD.pgp拷贝至AutoCADR13的Support子目录下。
*AutoCAD中ACAD.pgp文献十分重要，它记录命令缩写内容，用户可自定义它们，格式如下：<命令缩写>*命令名称。也可定义系统命令，AutoCADR14提供了sh命令，可执行DOS命令，但在Windows下作用不大。
　　16.AutoCADR14中用NOTEPAD、EDIT、DIR、DEL等系统命令，笔者认为其中NOTEPAD对自定义CAD用途较大，但使用起来会发现屏幕一闪(进了DOS)，又返回，十分让人不快乐，让我们来编一个小程序，取名为note.lsp:
　　(defunc:notepad(　　)。
　　(startapp"notepad")
　　)
　　先将ACAD.pgp中的NOTEPAD命令定义行删除，重入CAD后，再将此程序用命令：(load"note")装入，下一次用NOTEPAD命令会有更好效果，最佳将(load"note")加入Support子目录下的ACADR14.lsp中。
*AutoCADR14中打印线宽可由颜色设定，这样机械制图中的各种线型不同、线宽不同的线条可放入不同的层，在层中定义了线型和颜色，而在打印设立中设定线型与颜色的关系，效果良好。
*AutoCADR14的Support中ACAD.dwt为缺省模板，要好好加工它，把常用的层、块、标注类型定义好，再加上标准图框，可省去大量反复工作。
*AutoCAD中有不少外部Lisp命令文献，可以直接观测它们，假如学习开发Lisp应用程序，注意：R14可是最后一版Lisp文献内容公开的AUTOCAD，在CAD2023中Lisp文献内容是加密的(笔者正在研究解密程序)。

四、筒答题(每小题6分，共30分)
*AutoCAD 2023中图层有哪些特点?
答：图层有以下特点：(1)用户可以在一幅图形中定义任意数量的图层。系统对图层的数目没有限制，对每一图层上的对象也没有任何限制；(2)每个图层有一个名字；<3)用户只能在当前图层上绘制图形，但用户可以对位于不同图层上的对象同时进行编辑操作；(4)各图层具有相同的坐标系、绘图界线、显示时的缩放倍数；(5)用户可以对各图层进行打开、关闭、冻结、解冻、锁定或解锁等操作；(6)可以设立各自层的颜色、线型。
*什么是线型比例因子?
答：AutocAD的线型是一系列具有拟定长度的短划、空格及点的组合的反复。显然，对不同比例的图形这“拟定长度”也应有相应的改变，这种改变的比例叫做线型比例因子。
*已经完毕对一直线绘制等分点的操作，但是屏幕上仍然只是一直线，并没有显示等分点，这是什么因素?
答：这是由于点的样式设立不对，系统默认的点样式就是一个点，与线重合在一起，所以看不见。
*单行文本命令在标注文本时只能标注出一行文本，对吗?
答：不对。单行文本命令在标注文本时也可以标注多行文本。但是文本的每一行都是一个独立的对象，可以进行单独编辑。
*创建相同的图形对象的命令有哪些?(规定至少答出三种)
答：复制(COPY)、镜像(MIRROR)、偏移(OFFSET)、阵列(ARRAY)。

简答题：
*实体造型是什么？
答：实体造型是一个构造对象的过程，该对象具一个实际实体的所有属性。
*简述块的优点。
(1)提高绘图速度；(2)修改方便；(3)节省存储空间;(4)加入属性信息。
*在AUTOCAD中什么是幻灯片?
答：幻灯片是一个屏幕显示的快照，就象用照相机给一个显示拍照片。幻灯片不包含AUTOCAD图形中具有的任何矢量信息，这就意味着幻灯片中不包含与它们相关的任何信息
*AUTOCAD提供了哪几种渲染形式。
答：提供了一般渲染；照片级真实渲染；照片级光线跟踪渲染。
*消隐的作用是什么？
答：创建模型的消隐视图。对于单个对象，隐藏不可见的轮廓线，对于多个对象，则隐藏被前面对象遮挡的部分。
AutoCAD试题
三、问答题
*AUTOCAD的命令输入的方式有几种?(6分)
命令输入方式有(　　)。
1)从菜单栏中输入
2)点击工具栏中的图标
3)从命令行中输入
4)点击屏幕菜单中的命令
*AUTOCAD的坐标输入的方式有几种?每一种又可细分为什么。(6分)
坐标输入的方式有相对坐标和绝对坐标两种。相对坐标又分为相对极轴坐标和相对直角坐标；绝对坐标又分为极轴坐标和绝对直角坐标。
*图块有几种类型?这几种类型有何不同之处?(6分)
图块分为内部块和外部块(或全局块)两种。内部块是存在某一特定对象文献中的，只能在原图中进行调用；外部块是一个独立的图形文献，可进行文献间的调用。
*什么是图层?为什么要设立图层?(6分)
图层相称一层层的胶片，每一层上绘入具有相同属性的图形，汇总即可形成一副完整的图。设立图层便于图形的编辑和修改，节省时间。
*简述：将几条首尾相连的单个直线合并成一条直线的环节。(8分)
环节：
1)一方面拾取单一直线。
2)使用“多段线编辑命令”(PEDIT)。
3)选择“合并”(J)项。
4)回车。
*等轴测图与在维实体图形的定义及两者的区别。(8分)
答：等轴测图是根据平行投影原理，沿3条坐标轴的方向，投影到一个平面上平面图。三维图是真实的空间立体图。区别：前者是具有立体感的平面图，后者是真实的立体图。
*图块与外部参照的定义及区别。(8分)
答：图块是将图形中选定的一个或几实体组合成一整体，取名保存。外部参照与图块的定义相似，但不同的是，外部参照在对原图修改时，插入后的图也随之改变
*选取对象的方法有哪些?具体叙述这些方法的区别。(12分)
方法有：
1)窗选(W)：窗口是矩形，窗内是对象被选中。
2)多边形窗选(WP)：与窗选项相似，但窗口是多边形。
3)框选(C)：窗口是矩形，但窗口内和与窗口相交的对象将被选中。
4)多边形框选(CP)：与框选相似，但窗口是多边形。
5)栏选(错)：指定一折线，凡与之相交的对象均被选中。
6)全选(ALL)：所有选中。
7)前一个(P)：选中上一次选择对象。
8)最后(L)：选择最后给制的图形对象。
9)用光标点取。
问答题
*autocad2023的绘图窗口由哪几部分组成
答：鼠标指针，坐标系，工具面板
*什么用divide命令等分对象后者不出变化，若显示，如何设立?
答：没选中格式，点样式，若显示就应选中格式，点样式
*二维多段线与直线画图时有何区别
答：二维多段线是一个直线，是一个对象
直线是多个线段，是多个线段
*如何将对象从某一图层移到另一图层
*在图形中为什么要定义层
答：用户可以把图层想象为没有厚度的透明片，名层之间完全对齐，一层上的某一基点准确的对齐于其他的各层上的同一基准点，引入图层后，用户就可以给每一图层所有的线型，颜色和状态，并将具有相同线型和颜色的对象放到相应的图层上
*模型空间与图纸空间有何异同
答：模型空间中模型是指在AUTOCAD中用绘制与编辑命令生成的表现世界物体的对象，而模型空间是建立模型时AUTOCAD环境
图纸空间的图纸与真实的图纸相对而言应，图纸空间是设立管理视图的环境
相同点：都可以显示图形
*在三维长方体中钻一直径10的圆柱孔，如何操作
答：1用绘图——实体——长方体BOX
2用绘图——实体——圆柱CYLIMDE
3用差集命令，先点选长方体，再选圆柱体，再回车
二、问答题(本题30分)
*块爆破(分解)
答：
*图案填充的关联
答：
*多段线(pline)与多线(mpline)有何不同?
答：
*答出两种激活或启动块插入的命令(中文、英文均可)．
答：
*在AutoCAD中，已知一般位置直线AB，规定设计出两种最简朴的方法画出AC垂直AB。
答：(1)
(2)
二、问答题(本题30分，每小题6分)
答：把“块”，等对象重新转换为组成它的各单一实体的操作叫做块爆破或“块”分解。
答：图案填充的范围随其填充的边界的改变而改变、并总是充满边界范围之内的特性叫做图案填充的关联。
答：多段线是指由各种线段组成的单一实体对象，多线是指由两条以上组成的平行线，不同之处就是多线是平行线。
答：运用对话框插入(Ddinscrt)；运用插入命令插入块(insert)．
答：(1)过直线外任一点做直线AB的垂线(扑捉垂足)，然后移动。
(2)选中直线AB，复制为AC；将AC旋转90°，移动AC即可。
二、问答题(本题30分)
*什么是尺寸标注文本样式?
答：
*什么是块爆破(分解)?
答：
*在AutoCAD中，使用solid命令，输入相同点的坐际，由于输入点的顺序不同，会得到相同形状的填充区域吗?
答：
*射线与构造线有何不同?
答：
*在AutoCAD中，已知一般位置直线AB，规定设计出两种最简朴的方法画出AC垂直AB。
答：(1)
(2)
二、问答题(本题30分，每小题6分)
*尺寸标注中要使用数字、字符等文本，当然也需要对这些文本设定文本样式，此谓之尺寸标注文本样式。
答：把“块”，等对象重新转换为组成它的各单一实体的操作叫做块爆破或“块”分解。
答：不一定。
答：射线是指从发射点开始的无限长的直线；构造线是指两端都可无限延长的直线。
答：(1)过直线外任一点做直线AB的垂线(扑捉垂足)，然后移动。
(2)选中直线AB，复制为AC；将AC旋转90°，移动AC即可。
*简答题
(1)调用命令的方法有哪几种?
(2)新建文献的方法有哪几种?
(3)使用[局部打开]选项有什么好处?
(4)AutoCAD2023有哪些新的特点?
四、论述题(10分)
*如何将AutoCAD图形制作成单独的图片?简述相关操作。
*简述你目前所掌握的三维部分知识点?以及三维图形的应用?
