0924单片机原理与接口技术.doc

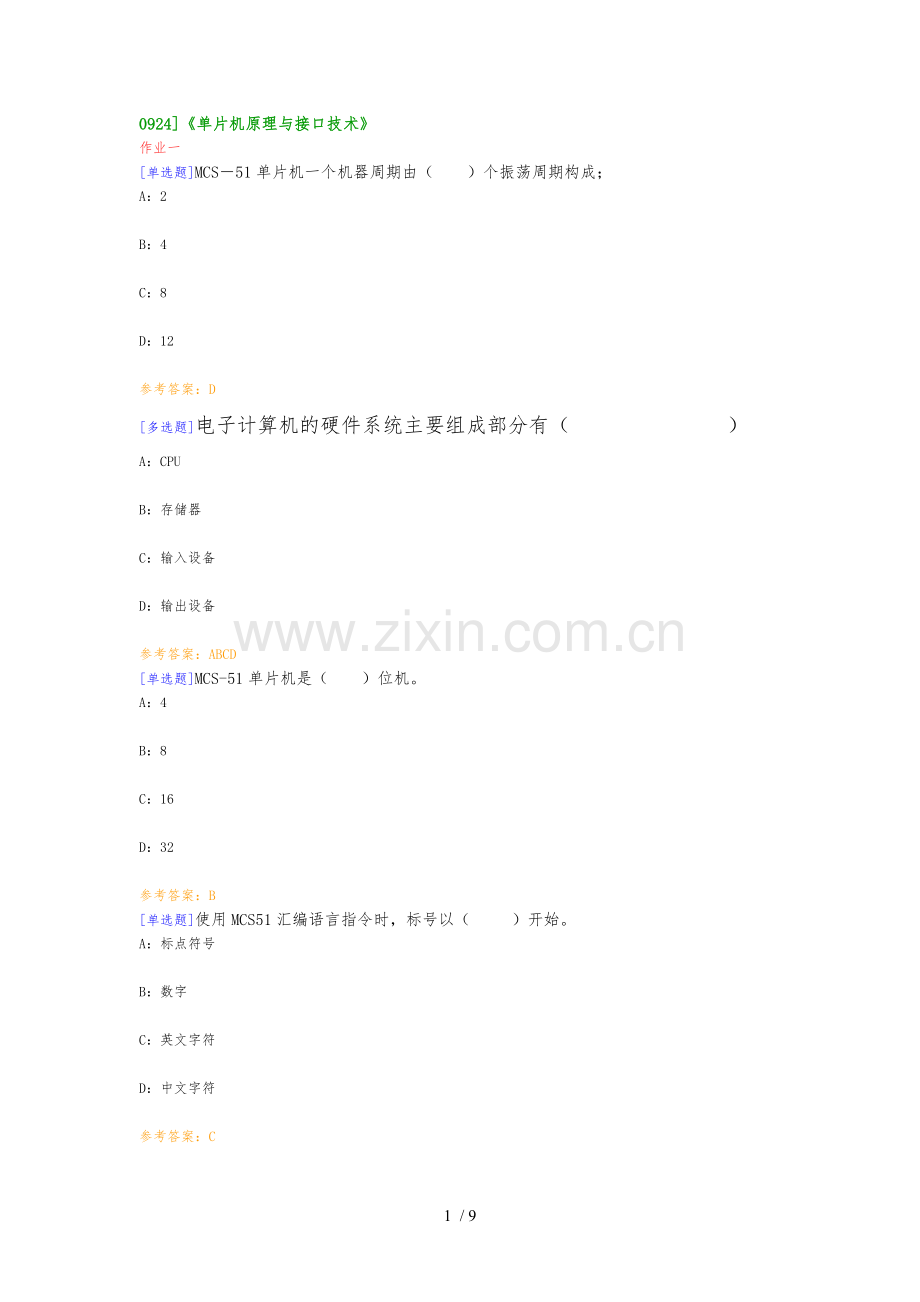

0924单片机原理与接口技术作业一单选题MCS51单片机一个机器周期由（ ）个振荡周期构成；A：2B：4C：8D：12参考答案：D多选题电子计算机的硬件系统主要组成部分有（ ） A：CPUB：存储器C：输入设备D：输出设备参考答案：ABCD单选题MCS-51单片机是（ ）位机。A：4B：8C：16D：32参考答案：B单选题使用MCS51汇编语言指令时，标号以（ ）开始。A：标点符号B：数字C：英文字符D：中文字符参考答案：C多选题CPU的主要组成部分有（ ）A：运算器B：控制器C：程序存储器D：数据存储器参考答案：AB判断题MCS-51单片机复位后，RS1、RS0为0、0 ，此时使用0组工作寄存器。参考答案：正确判断题MCS-51单片机复位后，部特殊功能寄存器均被清零。参考答案：错误填空题1. 十六进制数30H等于十进制数（）；2. 十六进制数20H的压缩BCD码为（）；3. 与十进制数40相等的十六进制数为( )；4. 十六进制数037H对应的压缩BCD码可表示为( )；5. 字符A”的ASCII码为（ ）；6. 字符D”的ASCII码为（ ）；7. 字符1”的ASCII码为（ ）；8. 字符5”的ASCII码为（ ）；9. 位09H所在的单元地址是（ ）字节的（）位；10. 编写程序时使用的程序设计语言有（）、（ ）、（）三种；11. MCS51单片机有四个工作寄存器区，由PSW状态字中的（ ）、（ ）两位的状态来决定；12. 定时器的工作方式（ ）为16位为定时/计数方式；13. 串行通讯分为（ ）和（ ）两种基本方式；14. 串行通讯工作方式1和方式3的波特率有SMOD值和（ ）控制。参考答案： 1. 48 2. 32H 3. 28H 4. 55H 5. 41H 6. 44H 7. 31H 8. 35H 9. 21H、D1 10. 机器语言， 汇编语言，高级语言11. RS0，RS112. 113. 异步通讯，同步通讯14. T1的溢出率单选题8051单片机使用6MHz的晶振，一个机器周期是（ ）微秒。A：1B：2C：4D：8参考答案：B判断题使用工作寄存器0区时，R0为部数据存储区00H字节，R1于部数据存储区字节地址01H。参考答案：正确判断题I/O口作输入用途之前相应端口必须先置1 参考答案：正确多选题单片机应用系统由（ ）组成。A：显示系统B：硬件系统C：软件系统D：键盘系统参考答案：BC判断题MCS-51单片机在检测复位引脚为高电平后，立即复位。参考答案：错误单选题8051单片机使用12MHz的晶振，一个机器周期是（ ）微秒。A：1B：2C：4D：8参考答案：A单选题MCS-51单片机是（ ）公司在上世纪80年代推出的。A：INTELB：MICROCHIPC：AMDD：DELL参考答案：A作业二单选题单片机上电后或复位后，工作寄存器R0是在( )A：字节地址 00H单元B：字节地址01H单元C：位地址00H单元D：位地址09H单元参考答案：A单选题MCS-51单片机的定时器T0有（）种工作方式A：1B：2C：4D：8参考答案：C单选题MCS-51单片机的定时器T1有（）种工作方式A：1B：2C：3D：4参考答案：C单选题MCS-51单片机有（）中断源。A：1B：3C：5D：7参考答案：C单选题MCS-51单片机有（）个中断优先级别控制。A：1B：2C：3D：4参考答案：B论述题1、画出MCS51单片机外接晶振、复位、使用片ROM的电路原理图，即MCS-51单片机的最小系统。2、编写延时为100ms的指令延时子程序，晶振为6MHz，写出计算过程。参考答案： 1、2、DEL：MOV R7, #200;1个机器周期DEL1:MOV R6, #125;1个机器周期DEL2：DJNZ R6, DEL2 ;2个机器周期DJNZ R7, DEL1 ;2个机器周期RET ;2个机器周期计算过程：6MHz振荡频率，一个机器周期为2微秒,100微秒为50,000个机器周期，即执行1+(1+ 2R6 +2) R7+2 =50,000 ，令R7=199，由此方程计算得出R6约为125。单选题MCS-51单片机是根据（）中的数值作为地址读取指令A：DPTRB：PCC：R0D：R1参考答案：B单选题MCS-51单片机复位后PC值为( )A：0000HB：000BHC：0013HD：0023H参考答案：A单选题在单片机中，通常将一些中间计算结果放在( ）中A：累加器B：控制器C：程序存储器D：数据存储器参考答案：D单选题MCS-51单片机有（ ）工作寄存器区A：1B：2C：3D：4参考答案：D单选题MCS51单片机的串行口发送、接收缓冲器共用缓冲器SBUF，其地址为（ ）。A：88HB：90HC：99HD：0AAH参考答案：C作业三判断题中断服务子程序的末尾有返回指令是RET。参考答案：错误判断题MCS51单片机的串行口收发不能同时进行。参考答案：错误判断题MCS51单片机的外中断可以选择为边沿触发方式或电平触发方式。参考答案：正确判断题I/O口作输入用途之前相应端口必须先清零。参考答案：错误判断题一个机器周期由4个时钟周期构成。参考答案：错误论述题简述执行转移指令、调用子程序、中断响应的区别。参考答案： 执行转移指令会修改PC，但不保存当前PC、不会返回、不会自动使用堆栈；而调用子程序和中断响应会保存当前PC进堆栈，再修改PC，都需要返回，从堆栈中取出保存的数作为PC而返回。调用子程序指令在程序中是事先安排好的，而调用中断服务程序事先却无法确知，因为中断”的发生是由外设决定的，程序中无法事先安排调用指令，因而调用中断服务程序的过程是由硬件自动完成的。判断题伪指令在编译后没有代码产生。参考答案：正确判断题共阴极和共阳极两种，在一样连接方式时的显示段码一样。参考答案：错误判断题七段数码LED采用静态显动态方式比动态显示占用更多的CPU开销。参考答案：错误判断题进位标志位是特殊功能寄存器之一程序状态寄存器PSW中的一个位。参考答案：正确判断题定时器1的中断入口地址是23H。参考答案：错误判断题若指令有多个操作数，各操作数间以分号分隔。参考答案：错误作业四论述题1. 编写子程序，将部数据存储器40H-4FH共16个单字节数依次搬到50H5FH，并将原40H4FH共16字节清零。2. 无条件转移、子程序调用、中断响应 这三者有何异同？ 参考答案： 1. BAN: MOV R0,#40HMOV R1,#50HMOV R1,#16BAN0:MOV A,R0MOV R1,AMOV R0,#0INC R0INCR1DJNZ R1,BAN0RET2. 一样：这三者都会修改PC，通常不会再顺序执行。不同：无条件转移不会保存当前PC，而后两者都会先自动使用堆栈保存当前PC再修改PC，都会有返回的时候；而后两者之间的不同在于调用子程序指令在程序中是事先安排好的，而调用中断服务程序事先却无法确知，因为中断”的发生是由外设决定的，程序中无法事先安排调用指令，因而调用中断服务程序的过程是由硬件自动完成的。 9 / 9
