单片机专业课程设计秒倒计时.doc

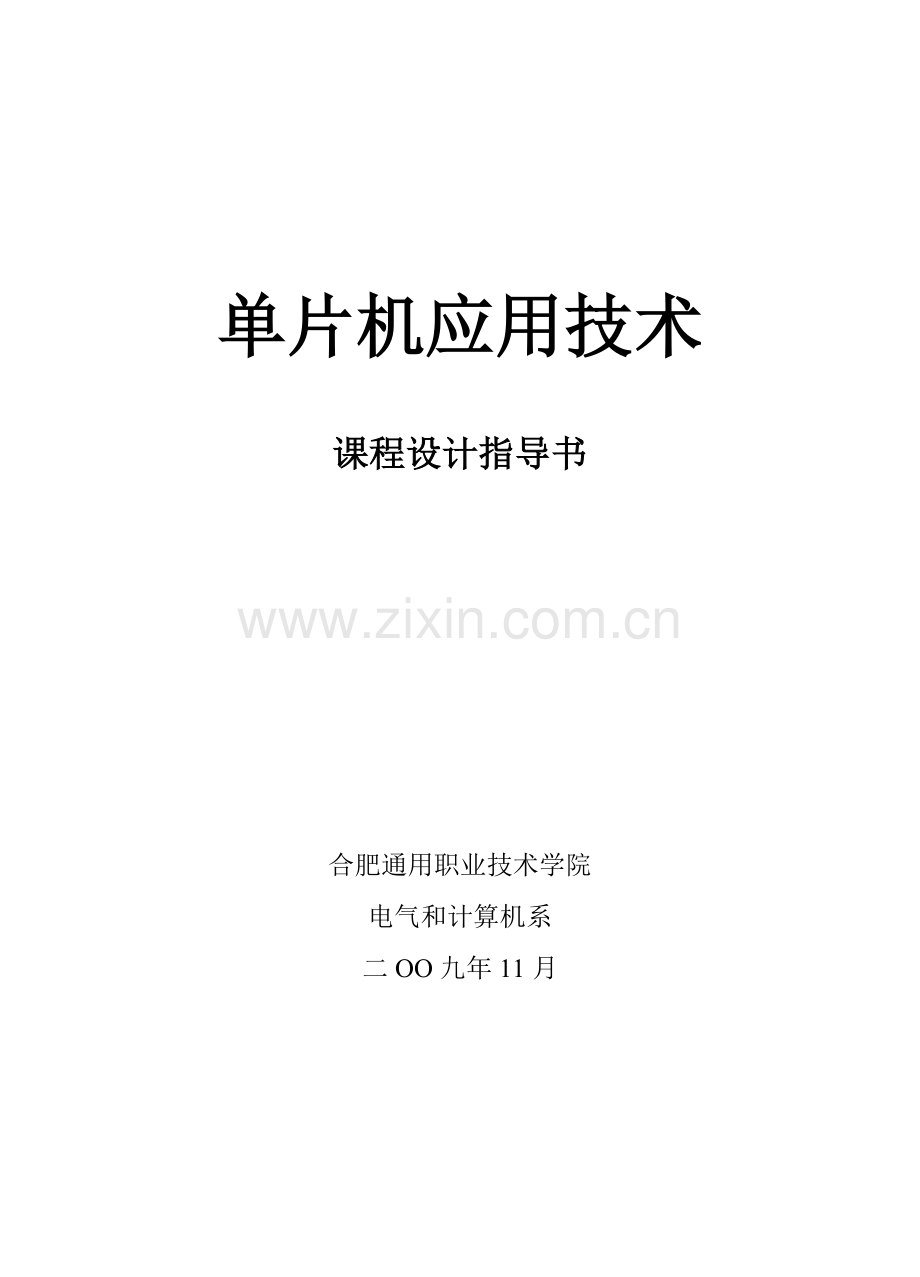

单片机应用技术

课程设计指导书

合肥通用职业技术学院
电气和计算机系
二OO九年11月

单片机应用是一门很关键专业课，它包含到理论及技术在工业过程控制、智能仪器仪表及家用电器中有很广泛应用，本课程设计意义和目标在于：经过具体应用实例，深入将书本知识和实际应用融会、贯通，以达成理论和实践相结合教学目标。
一． 设计题目
99秒倒计时设计
二． 总体要求
1． 仔细阅读设计任务，依据设计任务画出硬件电路原理图
2． 用汇编语言编写出对应程序，并上机编译，纠错。
3． 将程序写入单片机，在学习板中试运行。
4． 写出本课程设计实际体会。
5． 完成本课程设计汇报（在汇报中要有设计题目、设计任务、设计要求、硬件电路图、软件程序和实际体会）
三． 设计任务
用两位共阳极数码管显示一99秒倒计时时钟，要求计时时间正确，能实现动态显示。
四． 系统硬件电路原理图以下：

五． 程序框图以下：
程序： MIAO EQU 30H
GEWEI EQU 31H
SHIWEI EQU 32H
SCANLED EQU 20H
BUFF_164 equ 34h
DAT164 BIT P0.6
CLK164 BIT P0.7
ORG 000H
JMP START
ORG 0BH
JMP TIMER0
ORG 100H
START:MOV SP,#40H
MOV R0,#20H
MOV R5,#20
CLR0:MOV @R0,#00H
INC R0
DJNZ R5,CLR0
MOV TMOD,#01H
MOV TH0,#HIGH(65536-5000)
MOV TL0,#LOW(65536-5000)
SETB TR0
MOV IE,#10000010B
MOV R7,#200
MOV P0,#0FFH
MOV P1,#0FFH
MOV P2,#0FFH
MOV P3,#0FFH
MOV MIAO,#63H
AJMP $

TIMER0:PUSH ACC
PUSH PSW
MOV TH0,#HIGH(65536-5000)
MOV TL0,#LOW(65536-5000)
DJNZ R7,A2
MOV R7,#200
MOV A,MIAO
DEC A
MOV MIAO,A
CJNE A,#0FFH,A2
MOV MIAO,#63H
A2: MOV A,MIAO
LCALL BIN_BCD
MOV SHIWEI,A
MOV GEWEI,B
inc SCANLED
JB SCANLED.0,SCAN_L1
SCAN_L2: mov p0,#11011111B
MOV A,GEWEI
JMP END_SCAN
SCAN_L1: mov p0,#11101111B
MOV A,SHIWEI
END_SCAN:MOV DPTR,#TABLE
MOVC A,@A+DPTR
lcall send164
POP PSW
POP ACC
RETI

SEND164: MOV BUFF_164,#08 ;发送数据到74164
PUSH ACC
SND164_LP:CLR CLK164
RLC A
MOV DAT164,C
SETB CLK164
DJNZ BUFF_164,SND164_LP
POP ACC
RET

BIN_BCD:MOV B,#10
DIV AB
RET

TABLE:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H
END
