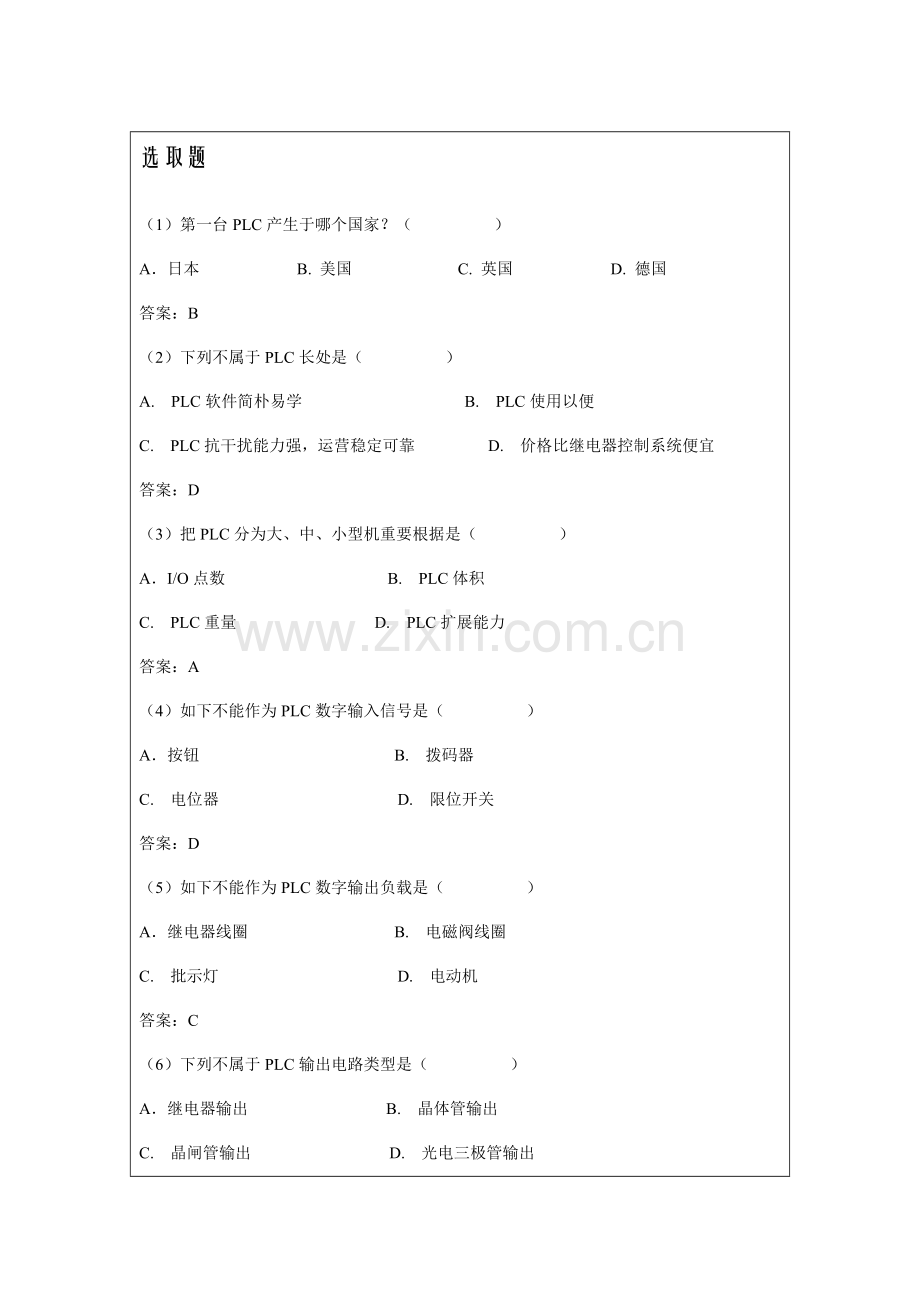

选取题
（1）第一台PLC产生于哪个国家？（ ）
A．日本 B. 美国 C. 英国 D. 德国
答案：B
（2）下列不属于PLC长处是（ ）
A. PLC软件简朴易学 B. PLC使用以便
C. PLC抗干扰能力强，运营稳定可靠 D. 价格比继电器控制系统便宜
答案：D
（3）把PLC分为大、中、小型机重要根据是（ ）
A．I/O点数 B. PLC体积
C. PLC重量 D. PLC扩展能力
答案：A
（4）如下不能作为PLC数字输入信号是（ ）
A．按钮 B. 拨码器
C. 电位器 D. 限位开关
答案：D
（5）如下不能作为PLC数字输出负载是（ ）
A．继电器线圈 B. 电磁阀线圈
C. 批示灯 D. 电动机
答案：C
（6）下列不属于PLC输出电路类型是（ ）
A．继电器输出 B. 晶体管输出
C. 晶闸管输出 D. 光电三极管输出
答案：D
（7）PLC工作过程三个重要阶段是（ ）
A. 硬件检查、执行程序、解决报警 B. 输入采样、执行程序、解决报警
C. 输入采样、执行程序、输出刷新 D. 硬件检查、执行程序、内存检查
答案：C
（8）下列不属于PLC重要性能指标是（ ）
A. 存储容量 B. I/O点数
C. 扫描速度 D. 电源电压
答案：B
（9）下列不属于PLC编程语言是（ ）
A. G代码 B. 梯形图
C. 语句表 D. 功能块图
答案：A
（10）十进制数34转化为二进制数是（ ）
A. 00110100 B. 00100010
C. 01000100 D. 00101100
答案：B
（11）下面梯形图语句表形式为（ ）

A. LD I0.0 B. LD I0.0
AN I0.1 LD I0.1
O Q0.0 O Q0.0
AN I0.2 ALD
= Q0.0 AN I0.2
= Q0.0
C. LD I0.0 D. LD I0.0
AN I0.1 LD I0.1
O Q0.0 O Q0.0
OLD AN I0.2
AN I0.2 ALD
= Q0.0 = Q0.0
答案：B
（12）不能作为线圈输出指令“=”操作数是（     ）。
A. 输入映像寄存器I     B. 内部标志位M
C. 输出映像寄存器Q        D. 局部存储器L
答案：A
（13）下列那项属于双字寻址（     ）。
A. QW1       B. V10      C. IB0         D. MD28
答案：D
（14）SM是哪个存储器标记符。（ ）
A．高速计数器  B．累加器    C．内部辅助寄存器  D．特殊辅助寄存器
答案：D
（15）CPU224型PLC主机I/O点数为。（   ）
A.14/10   B.8/16   C.24/16    D.14/16
答案：A
（16）CPU224 型PLC有几种通讯端口（  ）。
A. 2个  B. 1个  C. 3个  D. 4个
答案：B
（17）顺序控制段开始指令操作码是(    )。
A. LSCR   B. SCRP  C. SCRE  D. SCRT
答案：A
（18）正跳变指令格式为（       ）。
A . P      B. N     C. EU        D. ED
答案：C
（19）定期器指令TON T37，100中定期时间是（       ）。
A . 1S B. 10S  C. 100S      D. 1000S
答案：B
（20）定期器T33最大定期时间为（       ）。
A . 32.767 S B. 327.67 S C. 3276.7 S        D. 32767 S
答案：B
（21）计时器最大计数值为（       ）。
A . 32767 B. 3276.7 C. 327.67        D. 32767 S
答案：A
（22）关于如下梯形图，对的指令格式是（       ）。

A. LD I0.0 B. LD I0.0
LD I0.1 OR I0.1
CTU C4，4 CTU C4，4
C. LD I0.0 D. LD I0.0
LD I0.1 OR I0.1
CTU 4，C 4 CTU 4，C 4
答案：A
（23）在如下梯形图中，当QB0值为哪一种时Q1.0为1（       ）。

A . 00010011 B. 00010111 C. 00011111        D. 00111111
答案：A
（24）当数据发送指令使能端为（    ）时将执行该指令。
A.为1                B.为0  C.由1变0            D.由0变1
答案：A
（25）若整数加减法指令执行成果发生溢出则影响（   ）位。
A. SM1.0      B . SM1.1     C. SM1.2      D. SM1.3
答案：B
（26）能产生1秒钟脉冲特殊标志位是（       ）。
A. SM0.0      B . SM0.1     C. SM0.3      D. SM0.5
答案：D
（27）指令S Q0.2，9 执行后，输出映像寄存器位Q1.0和Q1.1值是（       ）。
A . 0，0 B. 0，1 C. 1，0        D. 1，1
答案：D
（28）指令MOVW 16#0001，QW0执行后，输出映像寄存器位Q0.0和Q1.0值是（       ）。
A . 0，0 B. 0，1 C. 1，0        D. 1，1
答案：B
（29）QW0中0含义是（       ）。
A . 起始位号 B. 起始字节号 C. 起始字号        D. 位地址
答案：B
（30）Q1.0中1含义是（       ）。
A . 位号 B. 字节号 C. 字号        D. 位地址
答案：B
（31）只能使用字寻址方式来存取信息寄存器是（     ）。
A．S   B．I   C．HC   D．AI
答案：D
（32）M是哪个存储器标记符（ ）。
A．输入映像寄存器   B．输出映像寄存器
C．内部标志位存储器  D．变量存储器
答案：C
（33）V是哪个存储器标记符（ ）。
A．顺序控制继电器存储器   B．特殊标志位存储器
C．局部变量存储器  D．变量存储器
答案：D
（34）CPU226型PLC本机I/O点数为（   ）。
A.14/10   B.8/16   C.24/16    D.14/16
答案：C
（35）CPU226 型PLC有几种通讯端口（  ）。
A. 1个  B. 2个  C .3个  D .4个
答案：B
（36）顺序控制段结束指令操作码是(    )。
A. SCR    B.LSCR  C.SCRE  D. SCRT
答案：C
（37）顺序控制段转移指令操作码是(    )。
A. SCR    B.LSCR  C.SCRE  D. SCRT
答案：D
（38）Ａ指令功能是(    )。
A. 串联常开触点指令   B. 串联常闭触点指令
C. 并联常开触点指令 D. 并联常闭触点指令
答案：A
（39）O指令功能是(    )。
A. 串联常开触点指令   B. 串联常闭触点指令
C. 并联常开触点指令 D. 并联常闭触点指令
答案：C
（40）ON指令功能是(    )。
A. 串联常开触点指令   B. 串联常闭触点指令
C. 并联常开触点指令 D. 并联常闭触点指令
答案：D
（41）ALD指令功能是(    )。
A. 将两个电路块进行串联连接  B. 将各种触点进行串联连接
C. 将两个电路块进行并联连接 D. 将各种触点进行并联连接
答案：A
（42）OLD指令功能是(    )。
A. 将两个电路块进行串联连接  B. 将各种触点进行串联连接
C. 将两个电路块进行并联连接 D. 将各种触点进行并联连接
答案：C
（43）负跳变指令格式为（       ）。
A . P      B. N     C. EU        D. ED
答案：D
（44）指令 S Q0.0 ， 3 执行后，位Q0.1、Q0.2值分别为（       ）。
A . 0，0 B. 0，1 C. 1，0        D. 1，1
答案：D
（45）指令 R Q0.0 ， 3 执行后，位Q0.1、Q0.2值分别为（       ）。
A . 0，0 B. 0，1 C. 1，0        D. 1，1
答案：A
（46）TON指令功能是(    )。
A. 接通延时定期器 B. 有记忆接通延时定期器
C. 断开延时定期器 D. 有记忆断开延时定期器
答案：A
（47）TOF指令功能是(    )。
A. 接通延时定期器 B. 有记忆接通延时定期器
C. 断开延时定期器 D. 有记忆断开延时定期器
答案：C
（48）TONR指令功能是(    )。
A. 接通延时定期器 B. 有记忆接通延时定期器
C. 断开延时定期器 D. 有记忆断开延时定期器
答案：B
（49）如下梯形图，触点I0.0接通5秒钟后，Q0.0、Q0.1值分别为(    )。

A . 0，0 B. 0，1 C. 1，0        D. 1，1
答案：B
（50）如下梯形图，触点I0.0接通10秒钟后，Q0.0、Q0.1值分别为(    )。

A . 0，0 B. 0，1 C. 1，0        D. 1，1
答案：D
（51）如下梯形图，触点I0.0接通15秒钟后，再断开，断开5秒钟后， Q0.0、Q0.1值分别为(    )。

A . 0，0 B. 0，1 C. 1，0        D. 1，1
答案：B
（52）如下梯形图，触点I0.0接通15秒钟后，再断开，断开10秒钟后， Q0.0、Q0.1值分别为(    )。

A . 0，0 B. 0，1 C. 1，0        D. 1，1
答案：A
（53）SLB指令功能是(    )。
A. 字节左移 B. 字节右移 C. 字左移 D. 字右移
答案：A
（54）SLW指令功能是(    )。
A. 字节左移 B. 字节右移 C. 字左移 D. 字右移
答案：C
（55）RRW 指令功能是(    )。
A. 字节循环左移 B. 字节循环右移 C. 字循环左移 D. 字循环右移
答案：D
（56）如下梯形图，QB0=00010001，触点I0.0接通一次后，值为1位是(    )。

A . Q0.4 B. 0.5 C. Q0.6        D. Q0.7
答案：B
（57）如下梯形图，QB0=10001000，触点I0.0接通一次后，值为1位是(    )。

A . Q0.0 B. 0.1 C. Q0.2        D. Q0.3
答案：C
（58）如下梯形图，QB0=10001000，触点I0.0接通一次后，值为1位是(    )。

A . Q0.0 B. 0.1 C. Q0.2        D. Q0.3
答案：A
（59）如下梯形图，QB0=10001000，触点I0.0接通一次后，值为1位是(    )。

A . Q0.0 B. 0.1 C. Q0.2        D. Q0.3
答案：C
（60）如下梯形图，开始QB0=00000001，触点I0.2接通一次后，值为1位是(    )。

A . Q0.0 B. 0.1 C. Q0.2        D. Q0.3
答案：B

综合题
1、设计能实现两台电机“顺序启动，逆序停止”控制电路和主电路，并用PLC编程。规定有必要联锁、保护办法以及必要文字阐明。
参照图如下：

将接触器KM1辅助常开触点串接至KM2控制电路中，可实现顺序起动；将接触器KM2辅助常开触点并接至KM1停止按钮SB3，可实现两电机逆序停止。由于如果KM2线圈不断电，其辅助常开触点始终闭合，此时虽然按下按钮SB3（其常闭触点断开），接触器KM1线圈也不也许断电。
2、设计起保停主电路和控制电路，PLC编程。规定有必要联锁、保护办法以及必要文字阐明。并画出由PLC控制I/O接线图。
参照图如下

合上开关S，按下起动按钮SB2，其常开触点闭合，使得控制电路中接触器KM线圈得电，一方面使主电路中接触器主触点KM闭合，电动机起动，另一方面控制电路中接触器辅助常开触点KM闭合，由于它与按钮SB2并联，因此当SB2松开时，接触器线圈通过KM辅助触点得以继续供电，从而维持其吸合状态。该辅助触点普通称为自锁触点或自保触点。也就是说由于自锁触点存在，使得电机起动后，松开起动按钮，电动机仍可继续运营。当电机正常运营时，按下停止按钮SB1，接触器线圈KM失电，一方面由于接触器主触点断开，使得电机停止运营。另一方面接触器辅助触点断开，使得自锁功能丧失，电路恢复至初始状态。

3．抢答器设计。系统有5个抢答按钮，相应5个批示灯，出题人提出问题后，答题人按动抢答按钮进行抢答，只有最先按下按钮相应批示灯亮。出题人按下复位按钮后，可进行下一题抢答。

4．用按钮控制一盏灯。规定：按钮按下后灯亮，5S后灯自动熄灭。

5．用定期器和计数器实现6小时长延时电路。（提示：T37 时间基为100ms）
