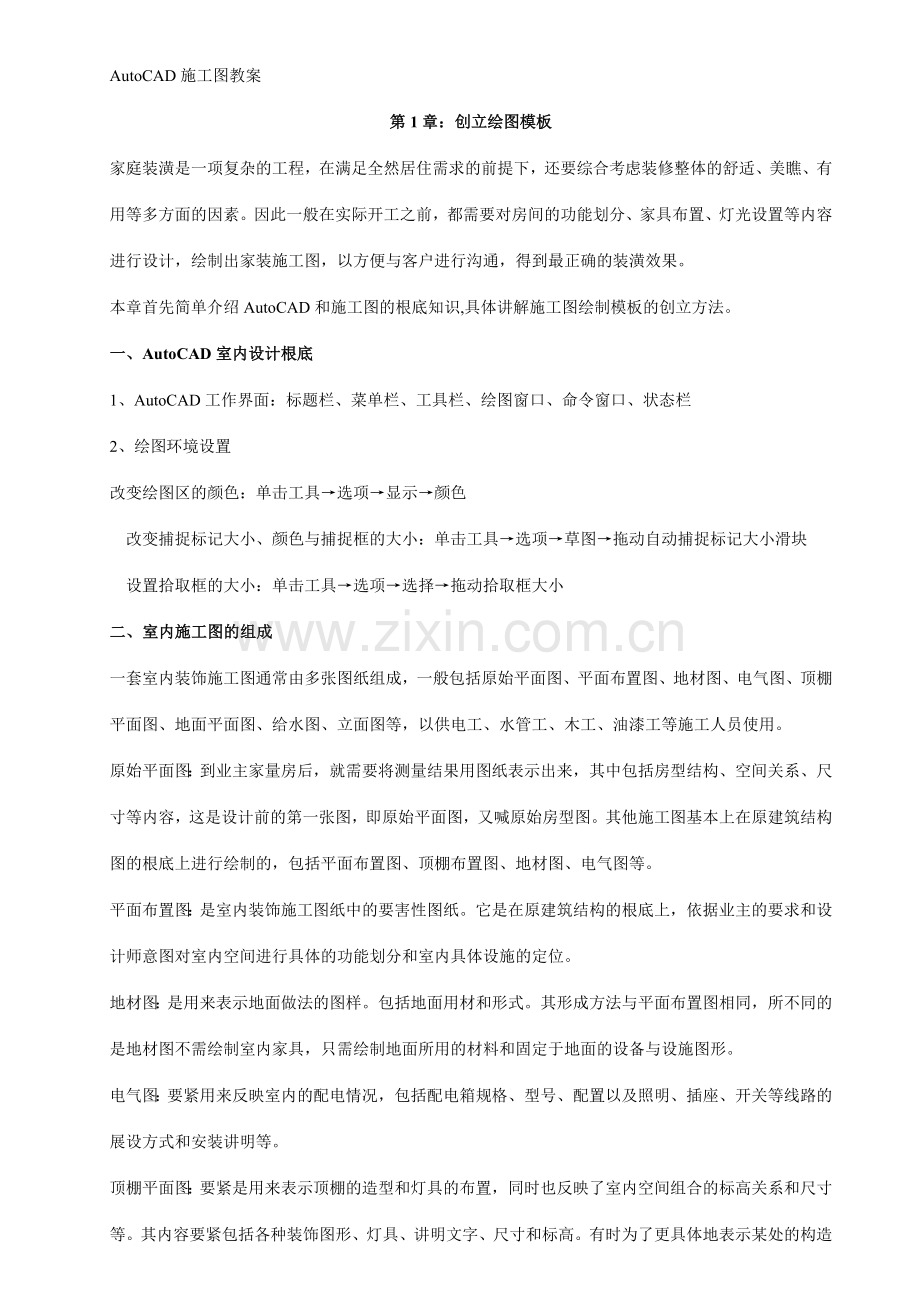

AutoCAD施工图教案
第1章：创立绘图模板
家庭装潢是一项复杂的工程，在满足全然居住需求的前提下，还要综合考虑装修整体的舒适、美瞧、有用等多方面的因素。因此一般在实际开工之前，都需要对房间的功能划分、家具布置、灯光设置等内容进行设计，绘制出家装施工图，以方便与客户进行沟通，得到最正确的装潢效果。
本章首先简单介绍AutoCAD和施工图的根底知识,具体讲解施工图绘制模板的创立方法。
一、AutoCAD室内设计根底
1、AutoCAD工作界面：标题栏、菜单栏、工具栏、绘图窗口、命令窗口、状态栏
2、绘图环境设置
改变绘图区的颜色：单击工具→选项→显示→颜色
改变捕捉标记大小、颜色与捕捉框的大小：单击工具→选项→草图→拖动自动捕捉标记大小滑块
设置拾取框的大小：单击工具→选项→选择→拖动拾取框大小
二、室内施工图的组成
一套室内装饰施工图通常由多张图纸组成，一般包括原始平面图、平面布置图、地材图、电气图、顶棚平面图、地面平面图、给水图、立面图等，以供电工、水管工、木工、油漆工等施工人员使用。
原始平面图：到业主家量房后，就需要将测量结果用图纸表示出来，其中包括房型结构、空间关系、尺寸等内容，这是设计前的第一张图，即原始平面图，又喊原始房型图。其他施工图基本上在原建筑结构图的根底上进行绘制的，包括平面布置图、顶棚布置图、地材图、电气图等。
平面布置图：是室内装饰施工图纸中的要害性图纸。它是在原建筑结构的根底上，依据业主的要求和设计师意图对室内空间进行具体的功能划分和室内具体设施的定位。
地材图：是用来表示地面做法的图样。包括地面用材和形式。其形成方法与平面布置图相同，所不同的是地材图不需绘制室内家具，只需绘制地面所用的材料和固定于地面的设备与设施图形。
电气图：要紧用来反映室内的配电情况，包括配电箱规格、型号、配置以及照明、插座、开关等线路的展设方式和安装讲明等。
顶棚平面图：要紧是用来表示顶棚的造型和灯具的布置，同时也反映了室内空间组合的标高关系和尺寸等。其内容要紧包括各种装饰图形、灯具、讲明文字、尺寸和标高。有时为了更具体地表示某处的构造和做法，还需要绘制该处的剖面详图。与平面布置图一样，顶棚平面图也是室内装饰设计图中不可缺少的图样。
立面图：是一种与垂直界面平行的正投影图，它能够反映垂直界面的外形、装修做法和其上陈设，是一种非常重要的图样。
立面图所要表达的内容为四个面〔左右墙、地面和顶棚〕所围合成的垂直界面的轮廓和轮廓里面的内容，包括按正投影原理能够投影到画面上的所有构成配件，如门、窗、隔断和窗帘、壁饰、灯具、家具、设备与陈设等。
给水施工图：家庭装潢中，管道有给水〔包括热水和冷水〕和排水两个局部。给水施工图确实是基本用于描述室内给水、排水管道、开关等用水设施的布置和安装情况的图样。给水是较为简单的装修，能够不绘制给水施工图，由水电工与业主协商后直截了当安装。
三、室内施工图制图标准
1、图纸幅面及格式
CAD工程图要求图纸的大小必须按照规定图纸幅面和图框尺寸裁剪。图幅从大到小分成六种图号：A0、A1、A2、A3、A4、A5，通常建筑施工图使用A0到A4号图纸，室内施工图一般使用A3号图纸。
图纸一般分横式和立式两种，一般A0～A3号图纸用于横式，必要时也能够用于立式。
2、绘图线型
图纸中应使用不同形式和粗细的线型，使之能够清晰地表示室内设计施工图中各种要素并分清主次。
图纸线型有实线、虚线、点划线和折断线、2.0mm等类型。绘图应依据图样的复杂程度和比例尺的大小，确定粗、中、细线的宽度。线宽比常为4：2：1，粗线的宽度约为0.35～1.0mm.
实线：是用来表示实物的线，有粗实线、中实线和细实线之分。在室内设计施工图中，粗实线要紧用于平面图中要紧构件〔如墙、柱〕的断面轮廓线、立面图的外轮廓线，详图中要紧局部的断面轮廓和外轮廓线以及要紧图样的图名。
中实线要紧用于平、立、剖面图中的构配件的外轮廓线，尺寸起止符号〔即起止点的短歪线〕。
细实线要紧用于图例、索引符号、尺寸线、尺寸界线、引出线、标高符号扩较小图形的中心线。
虚线：一般只使用中虚线和细虚线。中虚线用于构造中不可见的实物轮廓线，细虚线要紧于其他不可见
的实物轮廓线，尺寸起止符号〔即起止点的短歪线〕。
点划线：要紧使用细点划线，用来表示中心轴、对称线和定位轴线等。
折断线：用来表示不用画全的断开界线，为细实线。
3、尺寸标注
尺寸标注是用来标注图形的长、宽、高的一种“符号〞，由尺寸线、尺寸界线、尺寸起止符号和尺寸文本组成。施工图的尺寸线和尺寸界线一般设置为细实线，尺寸起止符为中粗线。
尺寸文本一般标注在尺寸线的上方。水平尺寸线上的文本字头要朝上，垂直尺寸线上文本字头要朝左。
箭头宜作半径、直径、角度与弧长的尺寸起止符号，不宜作为一般尺寸的起止符号。
当尺寸线较密时或图样尺寸较小，而尺寸线较多，为使图线、图样和尺寸清晰可辩，可用小圆点作为起止符号。
在同一尺寸标注中，应使用统一的起止符号，如统一使用短歪线，或统一使用小圆点，不宜将歪线与圆点混用，使图面显得凌乱。
4、标题栏
在制图过程中，设计图纸上应表达出设计单位的名称、工程名称、工程名称、设计人、绘图人、审批人的签名以及设计号、图不、图号、比例和日期等内容。有时为了便于图纸治理，还应该依据具体需要参加更为具体的讲明，如设计图的对应电脑文件名等，以便于查寻。
把这些内容集中在一起并列表在图纸的右下角或右侧，就形成了图纸的标题。
5、绘图比例
在AutoCAD中，一般采纳1：1的比例因子绘制图形，所有的直线、圆和其他对象都能够实际大小绘制。例如，一扇门的宽度为900mm，在绘制时就能够设置AutoCAD的图形单位为毫米，然后绘制900个单位的门宽即可。在打印出图时再将整个图形按一定比例缩放进行打印。例如，室内装饰施工平面图一般采纳1：100的比例打印，详图需要适当放大，一般采纳1：50比例。
四、创立施工图绘图模板
一套室内装饰图和各个图纸尽管用途、画法各异，但其中往往有许多相同的局部，包括图形和样式设置，如平面布置图、顶棚平面图和电气图中的墙体图形，标注样式、文字样式、打印样式等。为了防止每绘制一张设计图都要重复设置〔绘制〕这些相同的局部，简单的方法是预先将这些相同局部一次性设置好〔绘制好〕，然后将其保留为扩展名是·dwt的AutoCAD样板文件。
创立了样板文件后，在绘制该套施工图中的其他图纸时，就能够以该样板文件为模板进行创立。如此创立得到的新图形文件不再需要重新设置文字样式、标注样式等内容，当需要使用相同的图形时，就不需要重新绘制，直截了当从样板文件中调用即可，从而加快了绘图速度，提高了工作效率。
本章以一个标淮的室内装饰施工图样板的创立为例，介绍绘图模板的创立方法。其创立过程大致分为以下几个步骤：
1) 创立新图形
2) 设置模板内容
3) 绘制门、窗等常用图块
4) 以·dwt格式保留样板文件。
1. 创立样板文件
绘图模板是以·dwt为后缀的AutoCAD样板样板文件，要将一般图形文件保留为样板文件，只需以·dwt格式保留即可。
文件→新建;文件→保留→文件类型下拉列表中选择“AtoCAD图形样板〔*.dwt〕〞文件类型，文件名：施工图，保留，确定。
2. 单位设置
菜单栏→格式→单位→图形单位→精度：0,mm(毫米)
3. 设置图形界限
菜单栏→格式→图形界线0，0↓38000,26200↓；Z↓E↓
4. 设置文字样式
文字样式是指文字的字体、大小和宽度比例等有关文字格式的集合，一套设计图纸的标注，讲明文字应采纳统一的文字样式，以到达整体协调、美瞧的目的。具体操作步骤如下：
菜单栏→格式→文字样式
新建样式名：200TT，将使用大字体前的√往掉，字体名：宋体，字体高度200
新建样式名：140TT，将使用大字体前的√往掉，字体名：宋体，字体高度140
新建样式名：120TT，将使用大字体前的√往掉，字体名：宋体，字体高度120
AutoCAD支持两种字体类型，一种是一般字体文件，即Windows系统应用软件所提供的字体文件，为TrueType类型的字体；另一种是AutoCAD特有的字体文件*.shx，其中包括一些专为亚洲国家设计的大字体。
5. 设置尺寸标注样式
室内施工图的标注应该符合建筑绘图的标准和要求，例如，尺寸线和尺寸界线一般设置为细实线，尺寸起止符为中粗线。具体操作步骤如下：
菜单栏→格式→标注样式→新建→新样式名→标注样式〔大〕〔用于1：50图纸上的一些对比大的尺寸标注〕→接着→符号和箭头→第一项：建筑标记或倾歪，第二项与第一项相同，引线：点或直角〔用于施工图里的一些讲明，如包管〕，箭头大小：60；
直线→尺寸线→颜色：索引8，超出标记：20，基线间距：20，尺寸界线→颜色：索引8，超出尺寸线：30，起点偏移量：30；
文字→文字颜色：索引8，文字高度：120，从尺寸线偏移：20，文字位置→垂直：上方或外部，水平：居中，文字对齐：与尺寸线对齐
调整→文字位置：尺寸线上方不带引线
主单位→精度：0
新建→新样式名→标注样式〔中〕〔用于1：50图纸上的一些对比细节的尺寸标注，如拆墙和砌墙标注〕→根底样式：标注样式〔大〕→符号和箭头→箭头大小：40；
文字→文字高度：100
新建→新样式名→标注样式〔小〕〔用于1：30图纸上的一些更细节的尺寸标注，如立面图上的一些标注〕→根底样式：标注样式〔小〕，
直线→尺寸线→超出标记：10，基线间距：10，尺寸界线→超出尺寸线：20，起点偏移量：20；
符号和箭头→箭头大小：30；
文字→文字高度：80，置为当前，关闭。
6. 设置点样式
菜单栏→格式→点样式:×
7. 设置图层
将图层的不同局部存放在不同的图层，可使图形条理清晰、治理方便，并可大大节约计算机资源，提高运行效率。
装饰施工图一般需要设置的图层有墙体、门、窗、地面材料、顶棚平面、讲明文字、文字标注、尺寸标注、标题等内容。下面以创立“墙体〞为例，介绍图层的创立方法。
菜单栏→格式→图层→右击新建图层→名称--墙体→颜色--白色→线型加载
使用相同的方法，完成门、窗、地面材料、顶棚平面、讲明文字、文字标注、尺寸标注、标题等图层的创立，并设置相应的图层颜色和线型。
8. 设置线型
AutoCAD所绘制的图形，假如不单独为其指定线型，它所使用的线型即为其所在图层的线型。
菜单栏→格式→线型加载→显示细节→全局比例因子
假设要单独改变某图形的线型比例，点特性〔Ctrl+1〕，改线型比例。
9. 设置多线样式
菜单栏→多线样式→名称240→添加→多线样式240〔该样式可表示墙厚为240mm的墙体图形〕→元素特性→偏移120→颜色--白色
10. 设置打印样式
打印样式用来操纵图形打印输出的线型、线宽、颜色等。假如打印时未使用打印样式或使用了不正确的打印样式，就有可能在打印输出时出现图形中某些线条打印不出来、打印线宽不对等咨询题。因此，最好在打印之剪彩设置好打印样式，以便对打印效果进行操纵。
创立打印样式
创立打印样式：文件→打印样式治理器→添加打印样式向导→下一步→下一步→下一步→下一步→完成，双击打印样式，翻开“打印样式表编辑器—室内装饰施工图打印样式〞对话框，编辑打印样式。
编辑打印样式：在打印样式编辑器对话框中单击“格式视图〞→打印样式→特性〔修改颜色、线宽〕。
设置关联：文件→页面设置治理器→修改→页面设置，在右上角的“打印样式表〞〔笔指定〕下拉列表中选择刚创立的“室内装饰施工图纸打印样式〞选项。打印时，图形的线宽、线型、颜色等将按照打印样式中的设置进行打印。
五、绘制常用图块
绘制室内施工图经常会使用到门、窗等全然图形，为了防止重复绘制，一般在样板文件中将其绘制出来并设置为块，以方便调用
1、绘制门
门图形由线段和弧线组成。以绘制一个宽1000的门〔一般门的宽度一般为650～1200〕为例介绍门图形的绘制方法，操作步骤如下：
设置当前层，图层\门；矩形40*1000，直线1000，圆半径1000，修剪，
2、创立图块〔B〕
3、绘制窗
窗的宽度一般为墙体的厚度，可用矩形〔REC〕、分解〔X〕、偏移〔O〕等命令进行绘制，操作步骤：设置当前层，图层\窗；矩形1000*240，分解〔X〕、偏移〔O〕
第2章：绘制原始结构平面图
原始结构平面图是指装修前毛坯房的平面图形，要紧用来表示墙体、门洞、窗户的位置尺寸扩各个房间的关系。原始结构平面图是绘制其他室内设计图纸的根底和依据，它在室内装饰设计图纸中是一种特不重要的图样。
本章通过绘制实例平面图，介绍原始平面图的绘制和标注尺寸的方法。
原始结构平面图要紧是由墙体，预留门洞、窗和尺寸标注组成，其绘制过程大致如下：
一、 调用样板新建图形
二、 绘制墙体、剪力墙
剪力墙是由钢筋混凝土浇成的墙体，剪力墙指在框架结构内增设的反抗水平剪力的墙体。因高层建筑所要反抗的水平剪力要紧是地震引起，故剪力墙又称抗震墙。
剪力墙如图
三、 绘制窗和阳台
四、 开门洞，绘制推拉门
毛坯房一般都预留了门洞，尽管在装修时可依据房屋的结构和设计的需要进行调整，但绘制原始结构平面图时，这些门洞的位置仍需正确地表示出来。除此之外，一些毛坯房靠近阳台的门洞位置还安装了推拉门，同样需要将其绘制出来，以便设计时参考和取舍。
五、 绘制横梁、管道
梁高：H，梁宽：W，线型：DASHED2，颜色：黄色〔区不于墙体〕，线型比例：20。标注：140TT文字；厨房：下水管、地漏、空气管〔目的是让排水更顺畅〕，卫生间：排污管〔连接座便器〕、排水管〔连接洗手盆〕、空气管；
空调管道及空调主机的位置、厨房排烟管道〔用到中空符号〕、配电箱和对讲机的用户端口。
六、 标注尺寸
进行室内设计时一般考虑的只是房间内空尺寸，因此标注的尺寸也最好是反映房间的内空大小。
七、 添加图纸框
图纸框的作用：图纸框标明了公司的信息、图纸的讲明、工程名称、图纸名称、比例、图号、业主签字的位置、设计师及绘图员签字的位置。
插进和绘制图纸框的作用：图纸框一般是公司做好的，不需要大伙儿往绘制，翻开1：50图纸框，复制，粘贴。将图纸名改为原建筑结构图。
用相对坐标的方法在命令行输进@420，297，SC〔缩放〕，比例因子：50，就代表是1：50的图纸框，打印出来后，假如想明白其中某根线的长，就用1：50的比例尺量出来。
第3章：绘制平面布置图
室内平面布置图是用假想水平剖切面从窗台上方把房屋剖开，移往上面的局部后所形成的正投影图，要紧用来表示室内环境要素，如家具与陈设等，是室内装饰施工图纸中的要害性图纸。它是在原建筑结构平面图的根底上，依据业主的要求和设计师的设计意图。对室内空间进行具体的功能划分和室内设施定位。
一般商品房提供的是毛坯房，它只用墙体对要紧空间进行了简单的划分，如客厅、卧房、厨房等，其他功能空间那么需要依据户型的特点和住户特点和住户的需要进行进一步细分。一套功能齐全的居室应该包括玄关、客厅、厨房、餐厅、卧房、儿童房、书房、卫生间、贮躲室等功能空间，但依据户型的不同，功能空间的多少能够有所不同。
绘制平面布置图时，首先调用原始结构平面图，依据业主的要求和人体工程学在结构平面图上划分各功能空间，然后分不确定各功能空间内家用设施和摆放位置，从而绘制得到平同布置图。
一、调用原始结构平面图
原始结构平面图中含有差不多绘制好的墙体，因此平面布置图能够直截了当在原始结构平面图的根底上绘制。
复制原始结构平面图，在空白处粘贴，改名为平面布置图。
二、功能空间的划分
家居住宅由家庭日常生活必需的居住空间与辅助空间难成，通常包括客厅、卧房、卫生间、厨房、餐厅等局部，它们相互联系，构成一个有机的整体。客厅作为会客、团聚、休息和娱乐的要紧场所，是家庭群体活动的要紧空间，其家具包括沙发、茶几、电视机等，在确定客厅位置时，必须考空间宽畅、出进方便、空气通畅、光线充足、视觉感受舒适等因素。
进口鞋柜、矮柜具有换鞋、整装和存取雨具的作用。餐厅是全家日常进餐宴请亲朋好友的地点，使用率特不高，因此也应尽可能方便、舒适。为保证整个居室良好的采光和通风性能，客厅和餐厅之间不进行隔断。由于本套户型的住户为三口之家，设计一个主卧房、儿童房〔小孩房〕和客卧即可满足全然居住需要。
各空间功能确定好后，还需要添加文字讲明。以“客厅〞文字为例，介绍文字的标注方法.
三、客厅、餐厅平面布置
空间功能划分后，即可开始布置各空间的家具和设施。原那么上先摆放要紧的大件家具，以便确定家具的大小尺寸和摆放位置。
1. 设计思路
(1)、客厅
客厅是家庭群体活动的要紧空间，具有多功能的特点。需要放置的家具包括沙发、茶几、电视柜等，布置时一般以茶几为中心布置沙发群，作为会客、聚谈的中心。关于客厅的设计，应从以下几点进行考虑：
以展现家庭特定性格为原那么，突出个性化设计的意向。
依据人体参数，把握好设计的尺度。应以人为本进行设计，满足人体各种活动的需要。
为了配合家庭各个成员的需要，在客厅空间答应的情况下，可采取多用途的布置方式，将会谈、娱乐、电视等各个区域的分区更加明确。
客厅应在设计上防止直截了当显露于主进口，在两者之间应适当隔断，以免使人心理上产生不适反响。
了解有关的人体参数和家具的一般尺寸。
沙发群是客厅的要紧组成局部，它在非常大程度上决定了客厅的格局，在设计客厅时需要确定沙发群的位置和尺寸。沙发的标准尺寸〔男性〕，三人沙发一般尺寸在2280~2440mm之间，其中2280为三人沙发的最小尺寸，少于该尺寸，坐满三个人显得特不拥挤，2440mm为三人沙发的舒适型尺寸，即使坐满三个也会感受对比舒适。
在进行室内布局方案设计时，可用实物同等大小的矩形进行测试，瞧布局是否合理，确定后再画上实物图形。
〔2〕、餐厅
常见的餐厅形式有三种：独立的空间、与客厅相连的空间以及厨房同处一体的空间。假设餐厅是处于独立的空间，在设计上可自由灵活地进行发扬。餐厅家具要紧由餐桌和餐椅两局部组成，可依据餐厅的空间大小与进餐的人数选择适宜的餐厅家具。餐桌有方形、长方形、圆形等，座位有四座、六座、八座、十座等。
2．绘制图形、插进图块
需要绘制的图形如下：
鞋柜宽300*长1000.，矮柜长1500*宽300，电视柜宽450，〔电视是挂在墙上的，宽少于500〕鱼缸长1000，关于一些尺寸对比固定的形式没有什么现场做的东西如沙发、餐桌、音响等翻开图库，寻到相应的复制粘贴为块放进。
四、卧房平面布置图
卧房是人们就寝休息的要紧场所，除用于睡眠休息外，有时也兼有学习、梳妆等功能。依据家庭成员的不同，卧房可分为主卧和次卧，其中次卧房一般用作儿童房、青年房、老人房或客房。
1．设计思路
卧房常用的家具有床、衣柜、梳妆台、电视柜等。电视柜的尺寸依据电视机的大小进行确定，深度一般为600mm，床的尺寸有2000mm*2000mm、1800mm*2000mm、1500mm*2000mm、1200mm*2000mm等多种规格，假如加上靠背和床头柜，在布置床的位置时需要预留更多的空间。
儿童房一般由睡眠区、购物区和娱乐区组成，关于学龄期儿童还应设计学习区。儿童的家具讲究少而精，为了能给小孩留出更多的活动空间，应尽可能靠墙放置。关于家具的处理应尽量设计圆角，家具用料可选用色彩鲜艳的防火板，假如空间有限可选择设计功能齐全的组合家具。儿童房的睡眠区可设计成日本式的榻榻米加席梦思床垫，既平安又舒适。
使用矩形进行尝试布置，最终确定布置方案。
2．绘制图形、插进图块
卧房平面布置图中，尺寸不是非常规那么的图形需要手工进行绘制，如衣柜、图形书桌等，而通用的电视机、床、椅子、电脑、电视机、门等图形，可直截了当通过插进图块的方式调进。
书柜和衣柜一般是依据每个房间的尺寸现场做，图库中没有。书桌长1200*宽600，衣柜和书架、展示架，长1500*宽600，做展示架的目的是使瞧起来不是那么忽然，有一个过渡，同时会在架了上放一些装饰品。衣柜内衣架可复制粘贴放进。床〔尺寸固定长2000，宽1200、1500、1800〕在图库中寻到粘贴块放进，
五、绘制厨房平面布置图
厨房在家庭生活中占有重要的地位，现代化的厨房布置要求光线充足、通风良好、坏境干净、使用方便。
1．设计思路
一间功能完善而有用的现代化厨房，通常包含储躲、配餐、烹调和备餐四个区域。也有的将用餐区纳进进来，形成能够用餐的厨房。厨房的平面布置确实是基本以调整这四个工作区的位置为要紧内容，其格局通常由空间大小决定。设计厨房时应综合考虑以下几点内容：
要有足够的面积，合理的操作路线为：储躲〔冰箱〕→配餐〔水池、工作台〕→烹调〔灶台〕→备餐〔餐桌或案台〕。
设备布置尺寸要符合人体工程学的要求，从粗加工、洗涤到烹调的流线要简捷，以有利于减少劳动强度。
有良好的自然采光、通风和排气、排烟等维持清洁卫生的设施。
有利于室内设备管线的合理布置。随着厨房设备越来越电子化，除冰箱、电饭锅、抽油烟机这些全然设备外，还有消毒碗柜、微波炉，再加上各种食物加工设备，故插头分布一定要合理而充足。
厨房的布置形式全然上可分为：一字形、L形、U形、走廓型等几种。厨房的主体为橱柜，橱柜台面深度一般在540mm～600mm之间，依据厨房的大小、结构，可采纳合理的橱柜布置形式。
1． 一字型：把所有的工作区都安排在一面墙上，通常在空间不大、走廓狭窄情况下采纳。所有工作都在一条直线上完成，能够节约空间。但工作台不宜过长，否那么易落低操作效率。
2． L型：将清洗、配餐与烹调三大工作中心，依次配置于相互连接的L型墙壁空间，这种空间运用对比一般、经济。
3． U型：工作区共有两处转角，和L型的功用大致相同，空间要求较大。水槽〔洗菜盆〕最好放在U型底部，并将配餐区和烹调区分设两旁，使水槽、冰箱和炊具连成一个正三角形。此设计可增加更多的收躲空间。
4． 走廓型：将工作区安排在两边平行排上。在工作中心分配上，常将清洁区和配餐区安排在一起，而
烹调独居一处。如有足够空间，餐桌可安排在房间尾部。
5． 变化形：依据四种全然形态演变而成，可依空间及个人喜好有所创新。将厨房立为岛型，这是一款新奇而新奇的设计；在适当的地点增加了台面设计，灵活运用于早餐、烫衣服、插花、调酒等活动。
的开放式厨房或面积大于10m2厨房，且做饭次数较少时，可优先选用岛式橱柜。
设计橱柜时，应注重留出足够的空间放置诸如冰箱等厨房电器。关于对比小的厨房，应留出至少900mm的走道，如此当翻开橱柜门及电器用品时，才可不能相互干扰。
2．修改原始结构平面图、绘制图形、插进图块
厨房橱柜一般是由橱柜公司做的，比方欧派,图纸由橱柜公司出。厨房橱柜宽500～600左右，左边放电饭煲画400就行，其它画550，画好后将水槽和煤气灶在图库中寻到分不粘贴块放进。
六、绘制卫生间平面布置图
随着人们生活水平的提高，卫生间在现代家庭中的地位得到了提高，美瞧有用、功能齐全的卫生间逐渐成为了居室新庞。现在卫生间的功能除了单一的用厕外，还具有盥洗、洗浴、洗衣、化装等多种多种功能，因此相应地要配置淋浴间〔或浴缸〕、蹲便器〔或坐便器〕、洗面盆、洗衣机等设施。
1．设计思路
卫生间的布置形式尽管能够灵活多变，但布置时应以淋浴间〔或浴缸〕为主，然后安排其他的卫生设施。缘故是淋浴间〔或浴缸〕需要占据较大的空间，对卫生间的布局妨碍不较大，而洗脸池和坐便器的大小全然上对卫生间的布局妨碍不大。
淋浴间〔淋浴房或浴缸〕的大小需要依据用户的身高、体形等进行选择，规格太小，洗澡时会空间不够，规格大了，会使得卫生间空间显得特不拥挤，甚至无法放下。
2．修改原始结构平面图、绘制图形、插进图块
绘制卫生间洗手盆〔台盆柜〕宽550*长700，绘制淋浴区〔干湿不离〕，宽800～1000,空间够宽留1000，空间不够宽留800，绘制移门轨道100，绘制移门。
卫生间门宽700～650，翻开图库，寻到门复制粘贴为块放进。下面画两条线，改为灰色，代表下面有一道小门槛，一般会展其他颜色的，如大理石之类，和地板平，让门更美瞧。
七、添加室内绿化
室内绿化是指把自然界中的植物、山石等景物移进室内形成的自然景瞧。室内植物以其自然生长的姿态、鲜艳醒目的色彩增强了室内环境的表现力。现代的室内设计经常用绿色植物来美化内部空间环境，特殊是用绿化装饰室内的剩余空间，通常在沙发的端头转角、书桌书架侧面，以植物、花卉盆栽陈设连接或填充边角。
八、添加标注
1、文字及尺寸型标注，如业主自购的物品，让工人一瞧就明白该物品不用做，还有一些空间，它是属于什么空间也要标注。窗以及墙和墙体的尺寸，还有一些总长度，引线标注鱼缸。140TT的文字、空间文字200TT大小。
2、数字型标注，分为3层，第一层标门窗，第二层标墙体，第三层标总长度，线型标注DLI，连续标注DCO。内墙外墙一依次标好，删除墙体厚度，再标总标注，在上方合造的位置画一条直线，做到特不整洁。
九、绘制拆墙、砌墙图
绘制拆墙、砌墙局部及标注
拆墙、砌墙必须要把平面方案确定后才能绘制出来。
包水管没有严格要求，大概把包水管的状态绘制出来，贴着水管走就行了，H填充样例：AR—BRSTD,比例：0.5,卫生间的门宽度：700，标注原那么：尽量将一些细节都标出来，标注〔中〕线性标注DIL，200TT文字。
第4章：绘制地面平面图
地面平面图是用来表示地面组成的图样，包括地面使用的材料和形式〔如分格、图案等〕。其形成方式与平面布置图相同，所不同的是地面平面图不需要绘制家具，只需绘制地面所使用的材料和固定于地面的设备与设施图形。
本章通过地面平面图的绘制，把握地面平面图的绘制方法，以及各种地面材料的表示方法和绘制技巧，如木地板、地砖、马赛克、大理石等常用地面装修材料的图形表示方法。
一、地面装修及画法
1、地面装修
地面、墙面和顶棚是建筑室内空间最全然的分隔组成元素。在室内设计中，对地面墙面和顶棚的处理，包括材料的选用、结构形式、装修和装饰处理，关于室内环境气氛的制造妨碍非常大。因此在设计时，需要将其与整个室内环境气氛设计有机地结合起来。
地面装修一般使用木地板、塑料地板、水磨石、瓷砖、马赛克、缸砖、大理石、地毯以及一般水泥抹面等。不同的环境对地面的要求也不同，但在防水潮、防火、隔音、保温等全然要求是一致的。
在家庭地面装修中，卧房的地面通常使用木地板展面，如此具有一定的弹性和热和感。也能够展地毯，给人的感受较为亲切、温馨。
厨房和卫生间，通常使用大理石或防滑的地砖，这关于厨房来讲最大的优点确实是基本便于清洗，不易沾染污染。
关于客厅和餐厅，要紧考虑地面的耐性，方便清洗及耐清洗性，一般多采纳天然石材、优质地砖、木地板等，这些材料各有优点，视居住者喜好而定。
不管采纳何种材料，其质感、肌理效果、色彩纹样等，都应与整个环境相协调。
2、地面图形的画法
在地面平面图中，需要画出地面材料的图形，并标注各种材料的名称、规格等。假如选择分格，那么需要标出分格的大小，假如选择图案〔如用木地板或地砖拼成各种图案〕，那么要标注尺寸，到达能够放样的程度。当图案过于复杂时需另画详图，这时应在平面图上标注出详图索引符号。
当地面材料特不简单时，能够不画地面图，只需在平面布置图中寻一块不被家具、陈设遮挡，又能充分表示地面做法的位置，画出一局部后标注上材料、规格就行了。但假如地面材料较复杂，既有多种材料，又有多变的图案和颜色时，就需要用单独的平面图表示地面材料。
地面材料在图形中可直截了当使用绘图命令绘制出实物的轮廓，适应的方法是使用图案填充〔B〕命令直截了当在指定的区域填充图案表示出地面材料。同一种材料可有多种表示形式，没有固定的图样，但要求形象、真实。
二．调用平面布置图
地面布面图可在平面布置图的根底上进行绘制。因为地面平面图需要用到平面布置图中的墙体、门窗等相关图形。通过调用平面布置图，然后删除与地面图形无关的图形，只保留固定于地面的设备与设施，即可开始绘制地面图形了。
在绘制地面布置图时，应注重所绘制的图形比例尽量与整个地面平面图的比例维持一致，如此才能使整个图形瞧上往对比协调、真实。
复制平面布置图改名为地布置图。删除与地面图形无关的图形，如家具和陈设。
三、添加门口线
地面平面图的绘制要紧使用图案填充〔B〕命令，但由于默认只能对封闭区域进行操作，因此需要将使用不同材料的地面封闭起来，使其成为一个闭合的区域。简单的做法是在门口处加上门口线。
四、绘制厨房、卫生间和阳台地面图形
厨房、卫生间和阳台三处所使用的地面材料相同，基本上300*300防滑地砖，因此能够使用图案填充〔B〕命令同时进行填充。步骤如下：

打进文字，展300*300防滑砖，S=23，因为卫生间有许多水，一定要用防滑砖，不能展抛光砖，标面积是方便业主往买砖时有一个面积的参考代表的是以客厅地面作为水平零坐标，它是相关于客厅的零坐标来讲，低于客厅〔2厘米〕，如此水才可不能流到客厅，填充，样例ANGLE，比例40，灰色，索引8，填充300×300大小的砖。
计算面积的方法：在命令行输进AA，对象0，选择对边界，命令行显示面积和周长〔注重单位是平方mm〕，绘制门槛展大理石，现在做的最多的是印度红、台湾红，样例AR-CONC，比例1，红色引线LE，引线上打上门槛展大理石。
五、绘制客厅、儿童房和主卧地面图形及标注文字讲明
PL多短线，内轮廓+矩形走廓，BL，创立边界，面积是客厅和走廓的总和。AA，，A〔加〕，O〔对象〕〔先选一个对象，再加选另外一个对象〕，绘制波打线，向内偏移120，因为波打线宽一般是120mm，H〔填充〕，样例AR-SAND，颜色灰8，
绘制砖的展贴，将卫生间内的文字复制到客厅，将文字改为客厅展800×800抛光砖，再偏移800，从上向下，从右向左，〔如此做特不正确地限制了工人的发扬〕。画矩形将文字外修剪，修剪，延伸，画矩形，在文字处修剪，标注波打线。过道等分3等分，要标注1000×1000抛光砖开锯，因为那个地点是850×921，砖是800×800的，不够大，标好业主才能够依据图纸购置3块1米×1米的砖。
儿童房和主卧地面材料均为实木地板，要以接着调用图案填充〔B〕命令进行绘制，实木地板一般使用DOLMTT图案表示。比例：20
六、如何添加自定义填充图案
将AutoCAD2007自定义图案，复制，翻开C盘，寻到AutoCAD安装名目，ProgramFiles→AutoCAD2007→Support,右击粘贴，H，填充，样例→自定义→ZXZBRZK〔图案〕，比例100。
第５章：绘制顶棚平面图
顶棚平面图是用假想水平剖切面从窗台上方把房屋剖开，移往下面的局部后，由下向上正投影所生成的图形。顶棚平面图要紧用来表示室内装潢顶棚的造型和灯具的布置，同时也反映了室内组合的标高室内空间组合的标高关系和尺寸等。其内容要紧包括各种装饰图形、灯具、讲明文字、尺寸和标高等。有时为了更具体地表示顶棚某处的构造和做法，还需要绘制该处的剖面详图。与平面布置一样，顶棚平面图也是室内装潢不可缺少的图样。
室内家庭装潢一般有直截了当式顶棚和悬吊式顶棚两种做法。直截了当式顶棚是指在屋面板、楼板等底面，进行喷浆、抹灰或粘贴壁纸、面砖等饰面材料，或展设固定搁栅所做成的顶棚。这一类顶棚构造的要害是如何保证饰面与基层粘贴牢固。
悬吊式顶棚是指饰面与板底之间留有悬挂高度做法的顶棚，如此能够利用空间高度的变化，进行顶棚的立体造型和光环境的制造。
一、顶棚设计思路
顶棚的造型设计应整个室内环境结合起来，使其成为一个有机整个。进行顶棚设计时，应依据室内布局图进行，如此能上下照顾，突出整个效果。
二、调用原始结构平面图
顶棚平面图可在原始结构平面图的根底上进行绘制。
调进的原始结构平面图还需要进行一些修改，才能符合顶棚平面图的制图标准。依据顶棚图的形成原理，水平剖切面在门的位置进行剖切，因此顶棚图中的门图形需要将门梁的内外边缘线表示出来〔注重不是地面或门槛〕，至于门页和开启方向线通常能够省略。
修改方法对比低简单，使用直线〔L〕和矩形〔REC〕命令，在门洞位置绘制出门梁的内外边缘线。
三、绘制顶棚平面图
1．绘制卫生间天花图
复制地板布置图，删除填充的图案。卫生间和厨房用的最多的是300×300的铝扣板，如图铝扣板01在上面展贴金属龙骨，然后把铝扣板扣上往的，它是金属的一种材料，能够防水、防潮、防油烟，方形300×300，还有条形的，如图02，样品图如图03，铝塑板天花：用木龙骨把天花做出来后，用万能胶把铝塑板贴上往，现在用的对比少，用铝扣板对比多。
复制地板布置图，删除填充的图案。H，填充样例NET，比例94，，将图例复制放在右下角，方便业主和工人瞧，在铝板中装上嵌进式吸顶灯，窗处差不多开了洞给我们，将排气扇复制到窗内，LE〔引线标注〕窗式排气扇，400TT的文字，打进300×300铝扣板，标好标高。卫生间和厨房的标高为2.4。
2．绘制客厅天顶棚平面图及标注
进门是一个圆形的灯槽，有吊顶，进进大厅有一个L型的简约形天花，餐厅上方有吊灯，客厅上方也有吊灯，电视背景墙上有三盏筒灯，餐厅上方也有3盏笥灯，共9盏筒灯，偏移450，做好 L型天花，餐厅上方，进门处圆形灯槽画在正中，圆半径650，改为绿色,再向外偏移60，作为灯带，灯带用点画线来表示，线型→其他→加载→ACAD-ISOO4W100,，选中给光带，改为洋红色，双击线，线型比例10，MA，特征匹配，，复制艺术吊灯到餐厅和过道路圆形内上方，如吊灯太小，用SC放大2倍。
标注它的尺寸和材料做法，选择标注〔中〕，450〔那个矩离还有一些人用的是400〕、LE引线，将文字复制过来，打进硅钙板扫白，硅钙板的物理属性比夹板更加稳定，不轻易产生开裂的现象，有高度2.55代表的是吊顶下方是2.55，中心上方标2.8米，顶部是原天花扫白，讲明顶部没有任何造型
灯管如图T4灯管，事实上它确实是基本一条对比小的日光灯管，有不同的颜色和不同的长度，进门圆形要标出，工人在做圆形的时候要考虑尺寸，天花的厚度要用索引的剖切符来表示天花的厚度，但一般非常少往表示厚度，因为施工队做熟了，明白天花的厚度是8CM。
3．绘制走道天花图
直线偏移，基本上200矩离的凹进往的灯槽，灯槽是有两层的，向内偏移60，如此一个两层叠级的灯槽就做好，复制筒灯到中心，造型做好后开始标注，标高度也是相对地板的水平线高度，将之前画好的标高复制过来改一下。
4．绘制主卧顶棚平面图
主卧的造型对比简单，只是在墙角嵌进了阴角线条，画图时只需画出阴角线条图形即可。
四、添加灯具
在顶棚平面图中绘制灯具，能够方便室内装潢工人员预备定位灯具的位置，以便于安装，灯具图库中有，只需将其复制过来即可。
１、调进灯具图例
２、布置灯具图形
五、添加文字讲明及文字标注
在本顶棚平面图中，厨房、卫生间顶棚使用的是金属铝板，可用快速引线命令为其加上文字标注。其余顶棚均使用乳胶漆，直截了当在顶棚处使用文字工具加上文字讲明即可。
六、符号
1．索引符号
从平面非常难理解平面的结构，需要用索引符号把它作出一个大点的样图，从样图里我们对天花的结构就一目了然。工程图中某一局部无法表达清晰时，通常放大单独绘制，称为详图，为便于查寻和对比阅读，通常用索引符号和详图符号表示全然图与详图的关系。
索引符号规定用直径为10毫米圆来表示，其圆圈内用阿拉伯数字注明详图的编号及所在的图纸编号。索引符号的上半圆中的数字表示详图编号，下半圆中的数字表示索引局部的详图在整套图中张数，即第几张图纸上。如被索引局部与其详图在同一张图纸上，所在下半圆中那么用一段水平的细实线表示。如被索引的详图为标准图册中的详图，可在索引符号直径的延长线上加注标准图册的代号，符号中的数字那么表示标准图册中详图的编号和所在页数。
假如为剖断面查寻详图，那么要在被剖切的部位以
