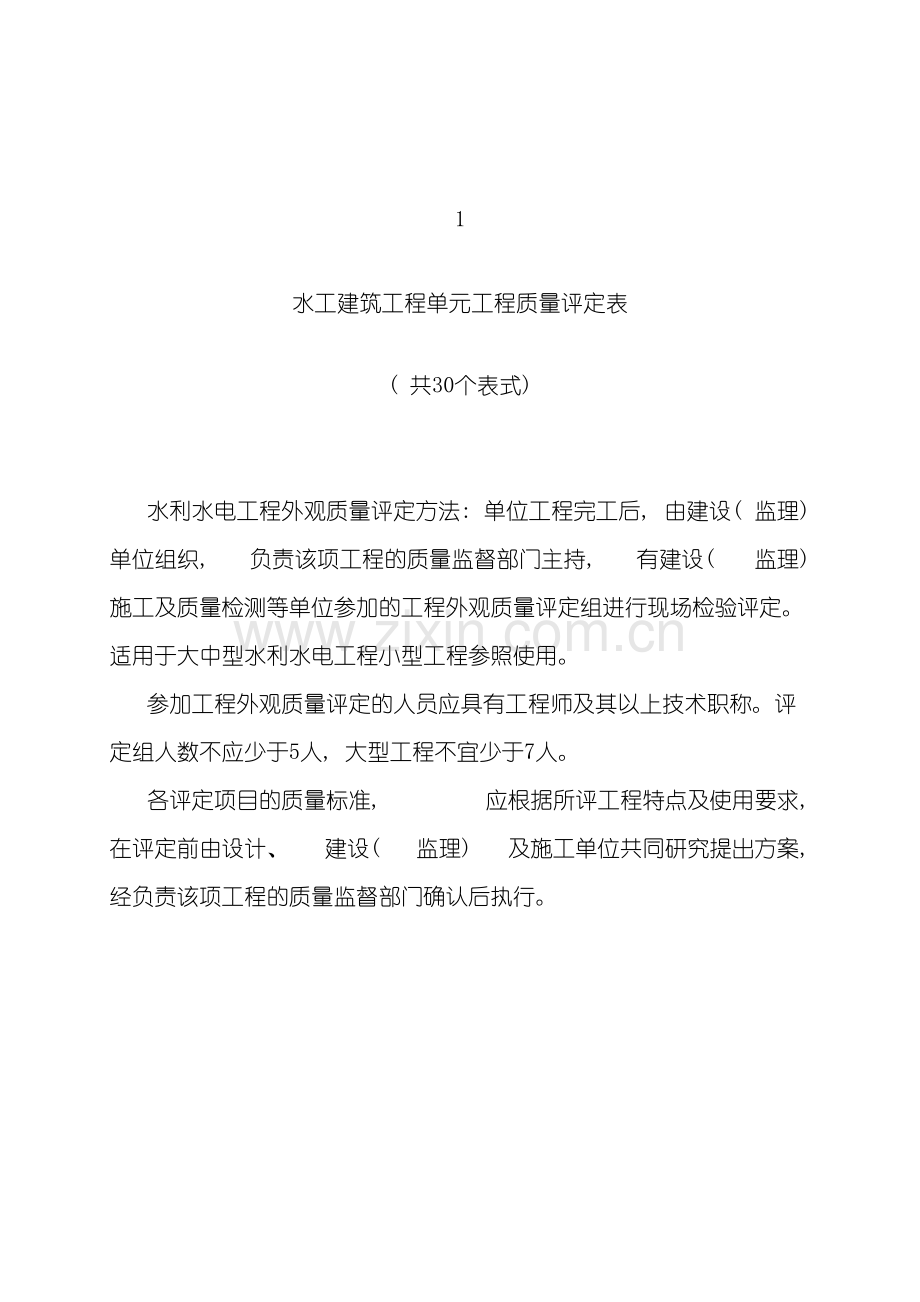

水工建筑工程单元工程质量评定表36资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。1水工建筑工程单元工程质量评定表( 共30个表式) 水利水电工程外观质量评定方法: 单位工程完工后, 由建设( 监理) 单位组织, 负责该项工程的质量监督部门主持, 有建设( 监理) 施工及质量检测等单位参加的工程外观质量评定组进行现场检验评定。适用于大中型水利水电工程小型工程参照使用。参加工程外观质量评定的人员应具有工程师及其以上技术职称。评定组人数不应少于5人, 大型工程不宜少于7人。各评定项目的质量标准, 应根据所评工程特点及使用要求, 在评定前由设计、 建设( 监理) 及施工单位共同研究提出方案, 经负责该项工程的质量监督部门确认后执行。水利水电工程表1.1 岩石边坡开挖单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1保护层开挖浅孔、 密孔、 少药量、 火炮爆破2平均坡度小于或等于设计坡度3开挖坡面稳定、 无松动岩块项次检 测 项 目设计值允许偏差( cm) 实 测 值合格数( 点) 合格率( %) 1坡脚标高+20-102坡面局部超欠挖斜长15m+30-203斜长15m+50-30检测结果 共检测 点, 其中合格 点, 合格率 %评 定 意 见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目 。检测项目实测点合格率 %。施工单位(监理)建设单位注: ”+”为超挖, ”为欠挖。水利水电工程表1.2 岩石地基开挖单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1保护层开挖浅孔、 密孔、 少药量、 火炮爆破2建基面无松动岩块, 无爆破影响裂隙3断层及裂隙密集带按规定挖槽。糟深为宽度的11.5倍。规模较大时, 按设计要求处理4多组切割的不稳定岩体按设计要求处理5岩溶洞穴按设计要求处理6软弱夹层厚度5cm者, 挖至新鲜岩层或设计规定的深度7夹泥裂隙挖11.5倍断层宽度, 清除夹泥, 或按设计要求处理项次检 测 项 目设计值允许偏差( cm) 实 测 值合格数( 点) 合格率( %) 1无结构要求或无配筋坑( 槽) 长宽15m+50 -305坑( 槽) 底部标高+20 -106垂直或斜面平整度207有结构要求或有配筋坑( 槽) 长宽15m+40 -011坑( 槽) 底部标高+20 -012垂直或斜面平整度15检 测 结 果 共检测 点, 其中合格 点, 合格率 %评 定 意 见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目。检测项目实测点合格率 %。施工单位(监理)建设单位注: ”+”为超挖, ”为欠挖。水利水电工程表1.3 岩石洞室开挖单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1开挖岩面无松动岩块、 小块悬挂体2地质弱面处理符合设计要求3洞室轴线符合规范要求项次检 测 项 目设计值允许偏差( cm) 实 测 值合格数( 点) 合格率( %) 1无结构要求或无配筋底部标高+20 -102径向+20 -103侧墙+20 -104开挖面平整度155有结构要求或有配筋底部标高+20 -06径向+20 -07侧墙+20 -08开挖面平整度10检测结果 共检测 点, 其中合格 点, 合格率 %评 定 意 见单元工程质量等级主要检查项目全部符合质量标准, 检测项目实测 点合格率 %。施工单位(监理)建设单位注: ”+”为超挖, ”为欠挖。水利水电工程表1.4 软基和岸坡开挖单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1地基清理和处理无树根、 草皮、 乱石、 坟墓、 水井泉眼已处理、 地质符合要求2取样检验符合设计要求3岸坡清理和处理无树根、 草皮、 乱石。有害裂隙及洞穴已处理4岩石岸坡清理坡度符合设计要求5粘土、 湿陷性黄土清理坡度符合设计要求6截水槽地基处理泉眼、 渗水已处理, 岩石冲洗洁净, 无积水7截水槽( 墙) 基岩面坡度符合设计要求项次检 测 项 目设计值允许偏差( cm) 实 测 值合格数( 点) 合格率( %) 1无结构要求, 无配筋坑(槽)长或宽5m以内+20 -102510m+30 -2031015m+40 -30415m以上+50 -305坑( 槽) 底部标高+20 -106垂直或斜面平整度201有结构要求或有配筋预埋件基坑(槽)长或宽5m以内+20 02510m+30 031015m+40 0415m以上+40 05坑( 槽) 底部标高+20 -06垂直或斜面平整度15检 测 结 果 共检测 点, 其中合格 点, 合格率 %评 定 意 见单元工程质量等级主要检查项目全部符合质量标准, 一般检查项目。检测项目实测点合格率 %。施工单位(监理)建设单位注: ”+”为超挖, ”为欠挖。水利水电工程表1.5 混凝土单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位评定日期年 月 日项次工 序 名 称工序质量等级1基础面或混凝土施工缝处理2模 板3钢 筋4止水、 伸缩缝和排水管安装5混凝土浇筑评 定 意 见单元工程质量等级工序质量全部合格, 主要工序钢筋、 混凝土浇筑两工序质量施工单位(监理)建设单位水利水电工程表1.51 基础面或混凝土施工缝处理工序质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1基础岩面(1)建基面无松动岩块(2)地表水和地下水妥善引排或封堵(3)岩面清洗清洗洁净, 无积水、 无积渣杂物2混凝土施工缝(1)表面处理无乳皮、 成毛面(2)混凝土表面清洗清洗洁净, 无积水、 无积渣杂物3软基面(1)建基面预留保护层已挖除, 地质符合设计要求(2)垫层铺填符合设计要求(3)基础面清理无乱石、 杂物, 坑洞分层回填夯实评 定 意 见工序质量等级主要检查项目全部符合质量标准, 一般检查项目施工单位(监理)建设单位 水利水电工程表1.52 混凝土模板工序质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1稳定性、 刚度和强度符合设计要求2模板表面光洁、 无污物项次检 测 项 目设计值允许偏差( mm) 实 测 值合格数( 点) 合格率( %) 外露表面隐 蔽内 面钢模木模1模板平整度: 相邻两板面高差23 52局部不平( 用2m直尺检查) 25103板面缝隙1224结构物边线与设计边线10155结构物水平断面内部尺寸206承重模板标高57预留孔、 洞尺寸及位置10检 测 结 果 共检测 点, 其中合格 点, 合格率 %评 定 意 见工序质量等级主要检查项目全部符合质量标准。一般检查项目。检测项目实测点合格率 %。施工单位(监理)建设单位 水利水电工程表1.53 混凝土钢筋工序质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1钢筋的数量、 规格尺寸、 安装位置符合设计图纸2焊缝表面和焊缝中不允许有裂缝3脱焊点和漏焊点无项次检 测 项 目设计值允许偏差( mm) 实 测 值合格数( 点) 合格率( %) 1点焊及电弧焊帮条对焊接头中心的纵向偏移0.5d2接头处钢筋轴线的曲折4度3焊缝长 度-0.5d高 度-0.05d宽 度-0.1d咬边深度0.05d不大于1表面气孔夹渣在2d长度上不多于2个气孔、 夹渣直径不大于34 绑 孔缺扣、 松扣20%且不集中弯钩朝向正确符合设计图纸搭接长度-0.05设计值续表1.53项次检 测 项 目设计值允许偏差( mm) 实 测 值合格数( 点) 合格率( %) 5对焊及熔槽焊焊接接头根部未焊透深度2540mm0.15d4070mm钢筋0.10d接头处钢筋中心线的位移0.1d不大于2焊缝表面( 长为2d) 和焊缝截面上蜂窝、 气孔、 非金属杂质不大于1.5d, 3个6钢筋长度方向的偏差1/2净保护层厚7同一排受力钢筋间距的局部偏差柱及梁0.5d板、 墙0.1间距8同一排中分布钢筋间距的偏差0.1间距9双排钢筋, 其排与排间距的局部偏差0.1排距10梁与柱中钢箍间距的偏差0.1箍筋间距11保护层厚度的局部偏差1/4净保护层厚检测结果 共检测 点, 其中合格 点, 合格率 %评 定 意 见工序质量等级主要检查项目全部符合质量标准, 一般检测项目 。检测项目实测点合格率 %。施工单位(监理)建设单位水利水电工程 混凝土止水、 伸缩缝和排水管安装表1.54 工 序 质 量 评 定 表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1伸缩缝制作及安装涂敷沥青料混凝土表面洁净干燥, 涂刷均匀平整, 与混凝土粘接紧密, 无气泡及隆起现象2粘贴沥青油毛毡伸缩缝表面清洁干燥, 蜂窝麻面已处理并埴平, 外露施工铁件割除, 铺设厚度均匀平整, 搭接紧密。3铺设预制油毡板混凝土表面清洁, 蜂窝麻面处理并填平, 外露施工铁件割除, 铺设厚度均匀平整、 牢固, 相邻块安装紧密平整无缝。4沥青井、 柱安装电热原件及绝缘材料置放准确牢固, 不短路, 沥青填塞密实, 安装位置准确、 稳固, 上下层衔接好。项次检 测 项 目设计值允许偏差( mm) 实 测 值合格数( 点) 合格率( %) 12金属、 塑料、 橡胶止水金属止水片的几何尺寸宽5高(牛鼻子)2长203金属止水片搭接长度不小于20, 双面氧焊4安装偏差: 大致积混凝土细部结构30 20插入基岩部分符合设计 要求1坝体排水管安装拔管排水管平面位置1002倾斜度4%3多孔性排水管平面位置1004倾斜度4%5排水管通畅性通畅检 测 结 果 共检测 点, 其中合格 点, 合格率 %评 定 意 见工序质量等级主要检查项目全部符合质量标准。一般检查项目。检测项目实测点合格率 %。施工单位(监理)建设单位水利水电工程表1.55 混凝土浇筑工序质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录优 良合 格1砂浆铺筑厚度不大于3cm, 均匀平整、 无漏铺厚度不大于3cm, 局部稍差2入仓混凝土料无不合格料入仓少量不合格料入仓, 经处理尚能基本满足设计要求3平仓分层厚度不大于50cm, 铺设均匀, 分层清楚, 无骨料集中现象局部稍差4混凝土振捣垂直插入下层5cm, 有次序, 无漏振无架空和漏振5铺料间歇时间符合要求, 无初疑现象上游迎水面15m以内无初凝现象, 其它部位初疑累计面积不超过1%并经处理合格6积水和泌水无外部水流入, 泌水排除及时无外部水流入, 有少量泌水, 排除不够及时7插筋、 管路等埋设件保护保护好, 符合要求有少量位移, 但不影响使用8混凝土养护混凝土表面保持湿润, 无时干时湿现象混凝土表面保持湿润, 但局部短时间有时干时湿现象9有表面平整要求的部位符合设计规定局部稍超出规定, 但累计面积不超过0.5%10麻 面无少量麻面, 但累计面积不超过0.5%11蜂窝狗洞无轻微、 少量、 不连续, 单个面积不超过0.1m2, 深度不超过骨料最大粒径, 已按要求处理12露筋无无主筋外露, 箍、 副筋个别微露, 已按要求处理13碰损掉角无重要部位不允许, 其它部位轻微少量, 已按要求处理14表面裂缝无有短小, 不跨层的表面裂缝, 已按要求处理15深层及贯穿裂缝无无评 定 意 见工序质量等级主要检查项目全部符合质量标准。一般检查项目施工单位(监理)建设单位水利水电工程表1.6 混凝土预制构件安装单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1构件型号和安装位置符合设计图纸2构件吊装时的混凝土强度符合设计要求3构件预制质量符合设计要求项次检 测 项 目允许偏差( mm) 实 测 值合格数( 点) 合格率( %) 1杯形基础中心线和轴线的位移102杯形基础底标高+0 -103柱中心线和轴线位移54垂直度柱高10m以下105柱高10m及其以上206牛腿上表面和柱顶标高87吊车梁中心线和轴线位移58梁顶面标高+10 -59屋架下弦中心线和轴线位移510垂直度桁架、 拱型屋架1/250屋架高11薄腹梁512预制廊道、 井筒板(埋入建筑物)中心线和轴线位移2013相邻两构件的表面平整1014建筑物外表面 模板相邻两板面高差3(局部5)15外边线与结构物边线10检 测 结 果 共检测 点, 其中合格 点, 合格率 %评 定 意 见单元工程质量等级主要检查项目全部符合质量标准, 检测项目实测点合格率 %。施工单位(监理)建设单位 水利水电工程表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1灌浆前应具备的条件灌缝两侧及压重层混凝土温度达到设计要求2灌浆管路通畅, 缝面通畅, 以及灌区密封情况应符合规范或设计要求3灌浆前、 后接缝张开度灌前张开度值大于0.5mm。灌浆过程中接缝张开度值不得大于设计规定4灌浆材料应符合规范或设计要求5灌浆排气管出浆密度两个排气管均应出浆, 且其密度均宜大于1.5g / cm36排气管管口压力一排气管压力应达设计值, 另一排气管压力最低应达到设计压力的50%以上7浆液变换和结束标准应符合规范或设计要求8施灌中有无串漏, 及其影响质量程度应基本无串漏, 或虽稍有串漏, 但处理后, 不影响灌浆质量9有无中断, 及其影响质量程度应无中断, 或虽有中断, 但经检查分析尚不影响灌浆质量10缝面注水泥量应符合设计要求11灌浆记录齐全、 清晰、 准确灌区测试情况钻孔取芯、 缝面槽检、 压水检查及孔内电视等评 定 意 见单元工程质量等级主要检查项目全部符合质量标准, 其它检查项目 符合质量标准, 检测点合格率 %, ; 灌区测试结果。施工单位(监理)建设单位水利水电工程表1.8 岩石地基帷幕灌浆单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准各孔检测结果123456789101钻 孔孔序应符合设计要求2孔位允许偏差10cm3孔深不得小于设计孔深4偏斜率应符合规范或设计要求5灌 浆灌浆段长应符合设计要求6钻孔冲洗应符合设计要求7先导孔灌前压水试验。或灌浆孔灌前简易压水应符合规范或设计要求8灌浆压力应符合设计要求9浆液变换和结束标准应符合规范或设计要求10灌浆管或射浆管管口距灌浆段底距离50cm11有无中断及其影响质量程度应无中断或虽有中断, 但经”检查分析尚不影响灌浆质量”12封孔应符合规范或设计要求13灌浆记录齐全、 清晰、 准确各孔质量评定 本单元工程内共有 孔, 其中优良 孔, 优良率为 %单元工程效果检查检查孔压水试验 q= Lu( 防渗标准为 Lu) 检查孔单位水泥注入量 C= kg / m其它评 定 意 见单元工程质量等级本单元灌浆孔全部合格, 其中优良灌浆孔占 %检查孔压水试验结果q= Lu施工单位(监理)建设单位注: 表中第10项, 系采用”孔口封闭灌浆法”或”自上而下分段灌浆法”时, 应遵循的质量标准。 水利水电工程表1.9 岩石地基固结灌浆单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准各孔检测结果123456789101钻 孔孔序应符合设计要求2孔位应符合设计要求3孔深不得小于设计孔深4灌 浆灌浆分段和段长应符合设计要求5钻孔冲洗应符合设计要求6灌前进行压水试验的孔数和压水试验孔数不少于总孔数的5%, 压水试验应符合设计要求7灌浆压力应符合设计要求8浆液变换和结束标准应符合设计要求9有无中断及其影响质量程度应无中断或虽有中断, 但经检查分析, 尚不影响灌浆质量10抬动变形抬动值不应超过设计规定11封孔应符合设计要求12灌浆记录齐全、 清晰、 准确各孔质量评定 本单元工程内共有 孔, 其中优良 孔, 优良率为 %单元工程效果检查波速测试 Vp= m / s检查孔压水试验 q= Lu检查孔单位水泥注入量 C= kg / m其它评 定 意 见单元工程质量等级本单元灌浆孔全部合格, 其中优良灌浆孔占 %波速测试Vp= m / s, 检查孔压水试验q= Lu施工单位(监理)建设单位 水利水电工程表1.10 水工隧洞回填灌浆单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准各孔检测结果123456789101钻 孔孔序应符合设计要求2孔位应符合设计要求3孔径38mm4孔深进入岩石10cm5灌 浆浆液变换和结束标准应符合规范或设计要求6灌浆压力应符合设计要求7抬动变形应不超过设计规定值8封孔应符合设计要求9灌浆记录齐全、 清晰、 准确各孔质量评定 本单元工程内共有 孔, 其中优良 孔, 优良率为 %单元工程效果检查评 定 意 见单元工程质量等级本单元灌浆孔全部合格, 其中优良孔占 % , 单元工程效果检查施工单位(监理)建设单位 水利水电工程表1.11 高压喷射灌浆单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准各孔检测结果123456789101钻 孔孔序应符合设计要求2孔位应符合设计要求3孔深应符合设计要求4偏斜率应符合设计要求5高压喷杆下入深度应符合设计要求6水压( MPa) 水量( 1/min) 应符合设计要求7气压( MPa) 水量( m3/h) 应符合设计要求8进浆密度浆量和浆液应符合设计要求9定喷( 或摆喷、 旋喷) 应符合设计要求10回转速度应符合设计要求11提升速度( cm/min) 应符合设计要求12灌浆记录应符合设计要求各孔质量评定 本单元工程内共有 孔, 其中优良 孔, 优良率为 %单元工程效果检查物探检验成果围井, 抽水试验 K= cm / s评 定 意 见单元工程质量等级 本单元灌浆孔全部合格, 其中优良孔占 %, 物探或围井、 抽水试验施工单位(监理)建设单位 水利水电工程表1.12 基础排水单元工程质量评定表单 位 工 程 名 称单元工程量分 部 工 程 名 称施工单位单元工程名称、 部位检验日期年 月 日项次检 查 项 目质 量 标 准各孔检测结果123456789101垂 直 排 水 孔孔口平面位置偏差不大于10cm2倾斜度深孔不大于1%浅孔不大于2%3孔深偏差2%4水平孔( 槽) 平面位置偏差不大于10cm5倾斜度不大于2%6管( 槽板) 接头, 管( 槽板) 与岩石接触密合不漏浆, 管( 槽) 内干净各孔质量评定 本单元工程内共有 孔, 其中优良
